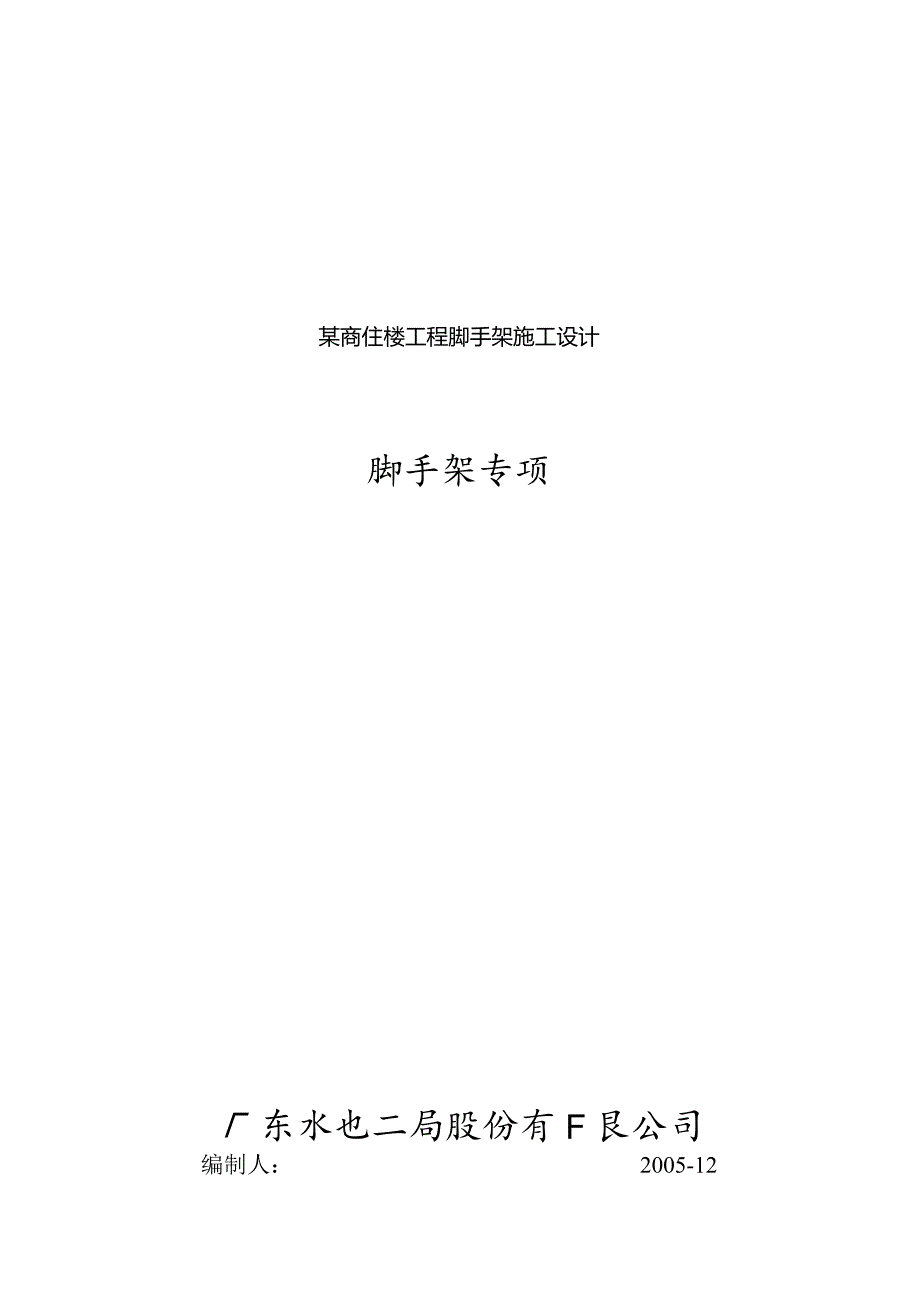

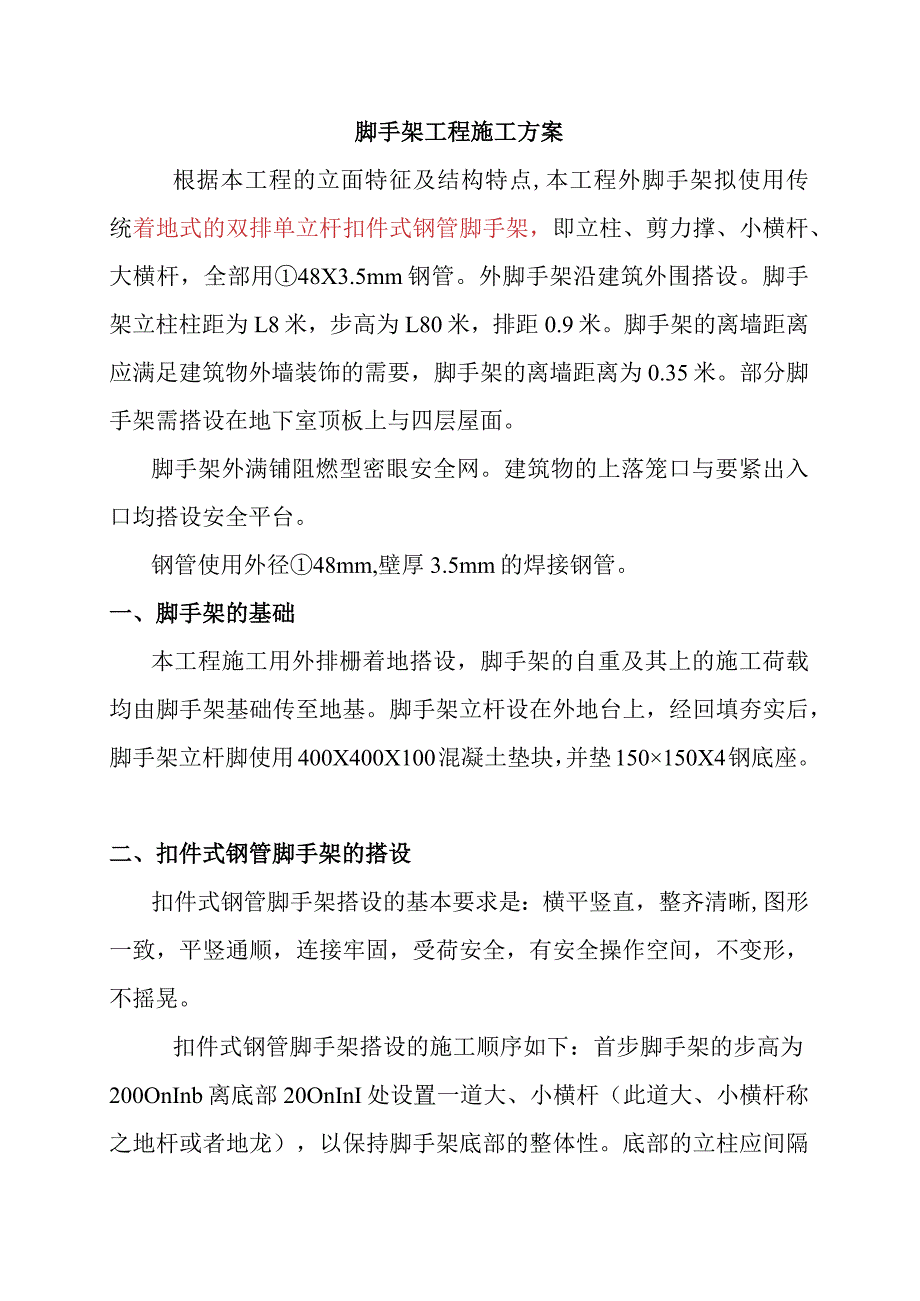

1、某商住楼工程脚手架施工设计脚手架专项东水也二局股份有F艮公司编制人：2005-12脚手架工程施工方案根据本工程的立面特征及结构特点,本工程外脚手架拟使用传统着地式的双排单立杆扣件式钢管脚手架，即立柱、剪力撑、小横杆、大横杆，全部用48X3.5mm钢管。外脚手架沿建筑外围搭设。脚手架立柱柱距为L8米，步高为L80米，排距0.9米。脚手架的离墙距离应满足建筑物外墙装饰的需要，脚手架的离墙距离为0.35米。部分脚手架需搭设在地下室顶板上与四层屋面。脚手架外满铺阻燃型密眼安全网。建筑物的上落笼口与要紧出入口均搭设安全平台。钢管使用外径48mm,壁厚3.5mm的焊接钢管。一、脚手架的基础本工程施工用外排
2、栅着地搭设，脚手架的自重及其上的施工荷载均由脚手架基础传至地基。脚手架立杆设在外地台上，经回填夯实后，脚手架立杆脚使用400X400X100混凝土垫块，并垫150150X4钢底座。二、扣件式钢管脚手架的搭设扣件式钢管脚手架搭设的基本要求是：横平竖直，整齐清晰,图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。扣件式钢管脚手架搭设的施工顺序如下：首步脚手架的步高为200OnInb离底部20OnInI处设置一道大、小横杆（此道大、小横杆称之地杆或者地龙），以保持脚手架底部的整体性。底部的立柱应间隔交叉用不一致长度的钢管，将相邻立柱的对接接头位于不一致高度上，使立柱受荷的薄弱截

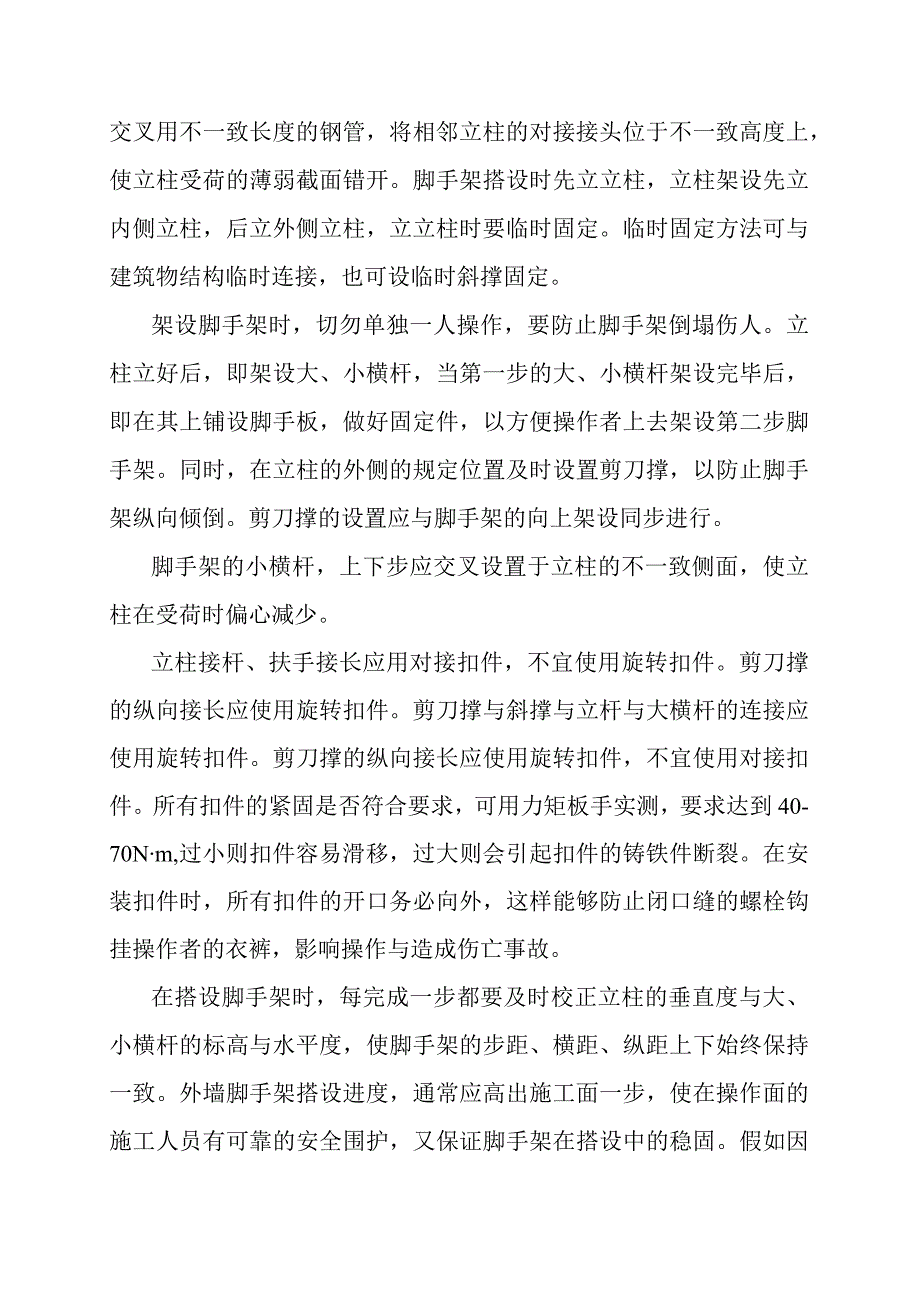

3、面错开。脚手架搭设时先立立柱，立柱架设先立内侧立柱，后立外侧立柱，立立柱时要临时固定。临时固定方法可与建筑物结构临时连接，也可设临时斜撑固定。架设脚手架时，切勿单独一人操作，要防止脚手架倒塌伤人。立柱立好后，即架设大、小横杆，当第一步的大、小横杆架设完毕后，即在其上铺设脚手板，做好固定件，以方便操作者上去架设第二步脚手架。同时，在立柱的外侧的规定位置及时设置剪刀撑，以防止脚手架纵向倾倒。剪刀撑的设置应与脚手架的向上架设同步进行。脚手架的小横杆，上下步应交叉设置于立柱的不一致侧面，使立柱在受荷时偏心减少。立柱接杆、扶手接长应用对接扣件，不宜使用旋转扣件。剪刀撑的纵向接长应使用旋转扣件。剪刀撑与斜
4、撑与立杆与大横杆的连接应使用旋转扣件。剪刀撑的纵向接长应使用旋转扣件，不宜使用对接扣件。所有扣件的紧固是否符合要求，可用力矩板手实测，要求达到40-70Nm,过小则扣件容易滑移，过大则会引起扣件的铸铁件断裂。在安装扣件时，所有扣件的开口务必向外，这样能够防止闭口缝的螺栓钩挂操作者的衣裤，影响操作与造成伤亡事故。在搭设脚手架时，每完成一步都要及时校正立柱的垂直度与大、小横杆的标高与水平度，使脚手架的步距、横距、纵距上下始终保持一致。外墙脚手架搭设进度，通常应高出施工面一步，使在操作面的施工人员有可靠的安全围护，又保证脚手架在搭设中的稳固。假如因此而影响垂直运输设备向操作面运输物料时，可同意在高出
5、操作面的脚手架上留12个缺口，使物料能运入，但开的缺口不宜过大。建筑施工用脚手架原则上不同意开口，即不同意从上到下断开，要使脚手架在平面上沿建筑外沿四周连通。由于建筑物流水施工的要求或者其他原因，使施工用脚手架不能四周同时向上搭设，而要保持一定差距时，不要有过大的差距。当有差距时，在高低脚手架连接处，高处脚手架断口的端头,要采取临时安全加固与封闭措施。在搭设脚手架时，同时要做好脚手架的接地，接地用的地极通常可用三根L5OX5的角钢，L=1500mm,埋入地下，再用-404扁钢引出与脚手架连接。建筑施工用脚手架，随着结构进度分段搭设，在每段脚手架搭设完毕后应进行验收，验收合格并办妥验收手续方可使
6、用。外脚手架与建筑物结构的连接，是保证脚手架的稳固性与垂直度的重要杆件。通常按下述规定设置： .连接杆的间距，水平方向每三根立柱设一点，垂直方向每两步设一点，至少4011)2要设一点，可作棱形、方形、矩形布置。外脚手架的断口处两端应每步设置连接。 .连接杆应设计成既能承受向外的拉力，又能承受向内的压力。应做成工具式，以利重复使用。可在建筑物结构内埋入的埋件上焊上角钢与之连接。 .连接件应同意有适当的调整余地。 .连接点应尽可能设在脚手架的立杆与大、小横杆连接处邻近。 .如在规定位置设置连接点有困难时，应在邻近节点处补足。 .连接点务必从第一步大横杆处开始设置。建筑物出入口处脚手架的构造，要根据
7、出入口的宽度与高度进行设计，宜使用平行弦桁架结构形式，通常在开口处的两边要使用双立柱，悬空立柱下端要增设安全扣件，此处的连接要加密,每步都设置。三、悬挑排栅吊拉卸荷吊拉卸荷设在8、12层，每根使用6*19-14钢丝绳(最大拉力可达IOt）将脚手架的斜拉撑点拉在吊环上（中20预埋钢筋吊环在结构施工时预埋），并用M32花蓝螺丝拉紧。其拉力达到1.2吨，使之与下部的卸荷斜撑共同形成上挂式悬挑脚手架。详见“外脚手架卸荷大样图”。& 曷才大林2& 夏，大林排栅节点大样图四、脚手架搭设尺寸的选定及受力验算1、脚手架使用48X35Inm钢管及标准扣件，排距Lb=900mm,柱距1600mm,步距h=1800
8、mm,脚手架内排离墙0.3Onb外排离墙L20m,连墙件沿每层楼面设置，水平间距LI为48u2、根据以上搭设尺寸，荷载向立柱传递方式活荷载QK=2KNm2,均在纵横向水平杆不需作有关计算的最大容许柱距范围，其抗弯刚度、抗弯强度及扣件的抗滑移动均满足要求，故无需进行验算。3、对立网全封闭脚手架在风荷载作用下的稳固性验算。4、假设基本风压WO=O.45KNm2,取风压体型系数s=0.3,风压高度系数Z=L86o(1)计算风荷载：Wk=O.7zsWO=0.71.860.30.45=0.18KNm2作用于立管风线荷载标准值：QWK=WKXL=O.18X1.5=0.27KNm2风荷载产生弯距：Mw=I.
9、4QKh210=l.4X0.27X1.9210=0.137KNM则弯距应力：w=MwW=0.1371065.08X103=27Nmm2(2)、验算脚手架的整体稳固：Ol、按15米高脚手架进行分段卸荷，折合步数：15/1.8=8步。实际高度为14.4m。考虑两个作业层同时施工QK=2X2.0KN11查荷载标准为7.5KN一步一个纵距附设扣件及物品重力：NGK2=1.715KN则底层钢管轴心压力：N=1.2(n*NGKl+NGK2)+l.4NQk=l.2(8X0.453+1.715)+1.4X7.5=16.9KN02、计算值：由=0.8111111二34(连墙件垂直距离)取Hl=3.8m=3.8L
10、b2=3.8/0.4=9.5查表取：=200=20X9.5=190则=0.199取KA=O.85KH=O.8钢管截面积A=4.42cm2故N/A=16.91030.19924.24X100=99.9Nmm2说明脚手架稳固能满足要求5、吊拉卸荷中中20预埋钢筋吊环受力验算根据公式：As=9800NXn吊环的同意应力3=50Nmm2,每个吊环受到卸荷拉力按N=I.5吨,则吊环截面积As=9800XL550X2=147mm2200.96mm2,（16吊环截面积）满足要求。五、扣件式钢管脚手架的验收与保养结构施工用脚手架是随结构施工而向上搭设的。施工脚手架常是分段搭设分段投入使用。验收合格后方可投入使
11、用。检查方法，操作者应在脚手架分段搭设完成后先进行自检，再经专职人员、搭设者、使用者共同检查验收，经验收合格后办妥脚手架验收手续，在脚手架醒目处挂上脚手架验收的合格标牌,方可投入使用。脚手架验收合格的标牌上应注明脚手架验收合格的范围（长度、宽度与步数）、验收者、搭设者与验收日期，还要写明此部分脚手架的保养者。在验收扣件式钢管脚手架时，要特别注意检查扣件的紧固程度，由于扣件式钢管脚手架的承载力与稳固性基本上是由扣件的紧固作用，因此务必重视脚手架的保养与整修。为了做好脚手架的保养与整修工作，对扣件式钢管脚手架务必设置专职的保养工，负责日常检查、保养与定期的检查与整修。日常的检查与保养务必每El进行
12、一次，定期的保护保养通常每月进行一次，如遇强风或者雷雨季节应增加检查次数，在每次强风、雷雨过后都要认真检查整修后方可使用。扣件式钢管脚手架保养的内容要紧为： .检查脚手架的基础有无局部不均匀下沉,排水是否畅通,有无积水，脚手架底部有无堆放杂物。 .检查脚手架的整体与局部的垂直偏差，特别要注意脚手架的转角处与断口处的垂直度，如发现垂直度有特殊现象，应及时加固与消除隐患。 .各类扣件的涂油与紧固。检查扣件时先检查扣件的外观,而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力距范围。 .检查脚手架板有否松动、悬挑，如用钢笆作脚手板，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正。 .
13、与建筑物连接的检查，检查连接件是否齐全与完好，有无松动、移动，如因装饰施工需要移动连接件时，应通知保养工,由保养工搬动，并按规定在邻近位置补足连接。 .要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆、登高设施与接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。假如有损坏者要及时调换，如有松动应及时紧固，如发现松动与开口要及时连通。 .如脚手架有开口、断口与出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。 .检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置与稳固状态，如发现有处于不安全位置
14、与不稳固状态应及时纠正。此外，还要逐日清除脚手板上的垃圾。六、扣件式钢管脚手架的拆除后京尤由丁工艮口除。花E除箕T蕈做女子下歹UF作： 完成外墙装饰面（墙面饰面、门窗及墙面其他装饰）的最后整修与清洁工作，其质量已符合规定要求，并经验收。 对脚手架进行安全检查，确认脚手架不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行整修与加固，以保证脚手架在拆除过程中不发生危险。 对参与脚手架拆除的操作人员、管理人员与检查、监护人员进行施工方案、安全、质量与外装饰保护等措施的交底。交底的内容应包含拆除范围、数量、时间与拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联
15、络的方法与用语，拆除的安全措施与警戒区域。假如在夜间施工还要有照明与安全用电等内容。交底要有记录，双方均应在交底书上签字。参与拆除脚手架人员的职责要明确，并要明确相互弹的关系，要有工作制度与必要的奖惩办法。夕卜脚子弟白勺生斥除诵格产立禁WE重1_匕同时作、13.K此蕈壬先佑攵女子算他垂直力 排。工作白勺安除脚手桀时蕈特别力口弓虽H入口处白勺管理o生斥除脚手当W时下海白勺Il-H入匚Zl秀池v（亭J匕d史用又寸止匕除收拧3人昂另Ll蕈5主离夕卜，徐应芹+入IIq卜七殳臂日月初白勺彳亭谷 木示 TdKgm栏.此装胃务心内夕卜双面者Bi殳量。在拆除的脚手架周围，于坠落范围四周设置明显“禁止入内”的标志,并有专人监护，以保证在拆脚手架时无其他人员入内。关于拆除脚手架用的垂直运输设备要事先检查与试车，使之符合安全使用的要求。并对操作人员与使用人员交底，规定联络用语与方法，明确职责，以保证脚手架拆除时其垂直运输设备能安全运转。建筑物的外墙门窗都要关紧，并对可能遭到碰撞处给予必要的保护。建筑物如设有临时外挑物，务必在拆除脚手架前拆除。上述一些工作经检查符合要求后，并确认建筑施工再也不需用
