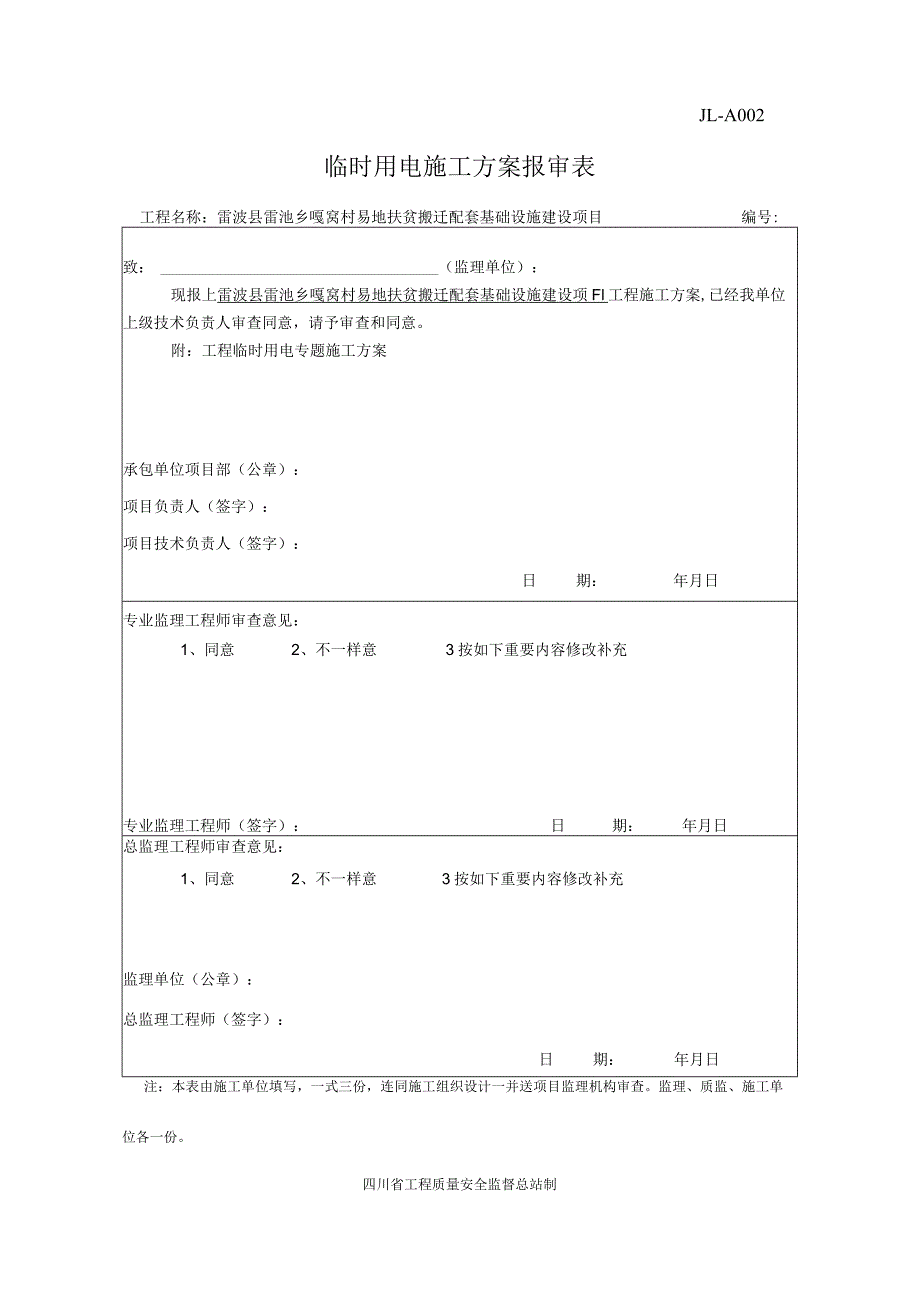

1、JL-A002临时用电施工方案报审表工程名称：雷波县雷池乡嘎窝村易地扶贫搬迁配套基础设施建设项目编号:致：（监理单位）：现报上雷波县雷池乡嘎窝村易地扶贫搬迁配套基础设施建设项Fl工程施工方案,已经我单位上级技术负责人审查同意，请予审查和同意。附：工程临时用电专题施工方案承包单位项目部（公章）：项目负责人（签字）：项目技术负责人（签字）：日期：年月日专业监理工程师审查意见：1、同意2、不一样意3按如下重要内容修改补充专业监理工程师（签字）：日期：年月日总监理工程师审查意见：1、同意2、不一样意3按如下重要内容修改补充监理单位（公章）：总监理工程师（签字）：日期：年月日注：本表由施工单位填写，一式

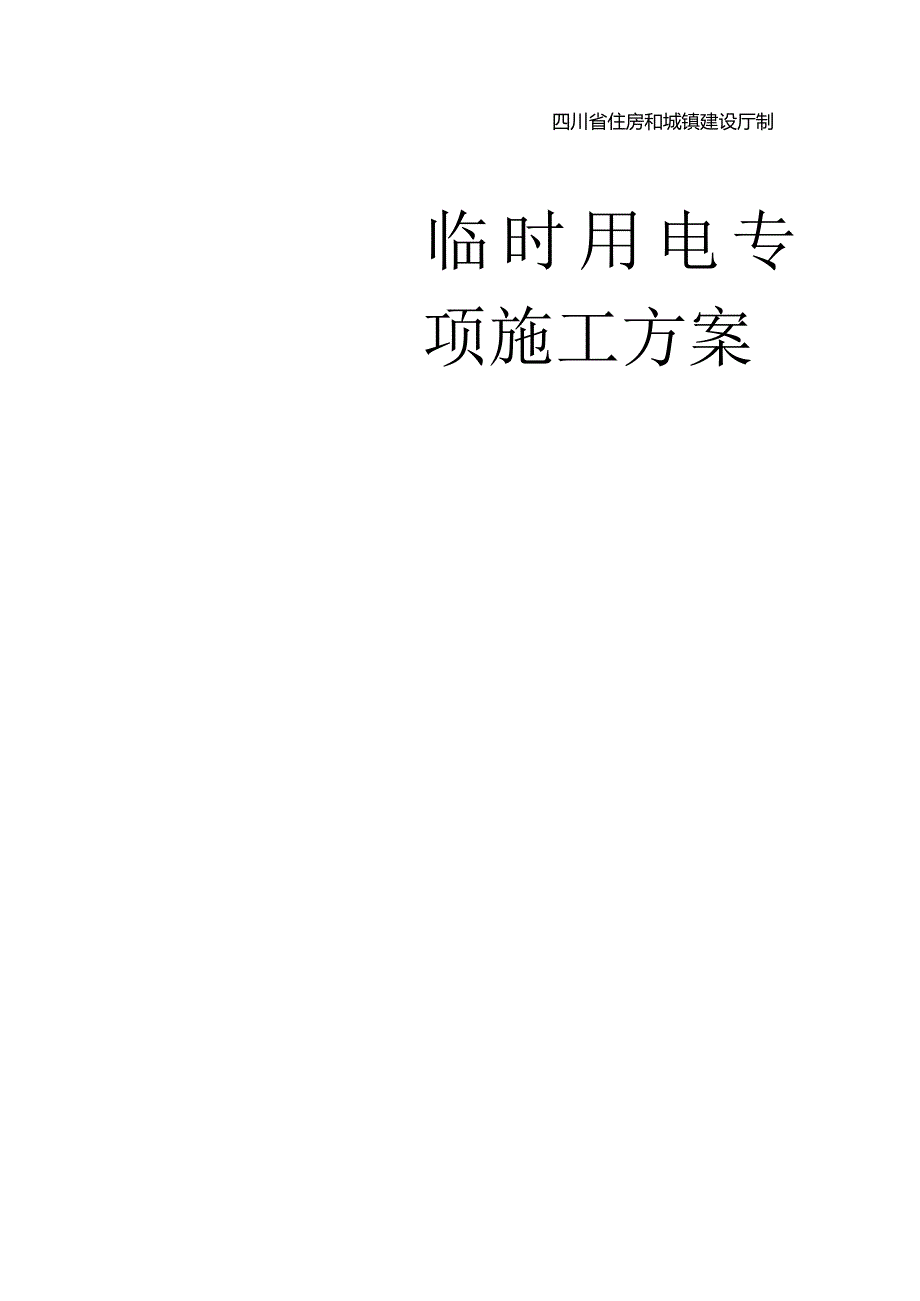

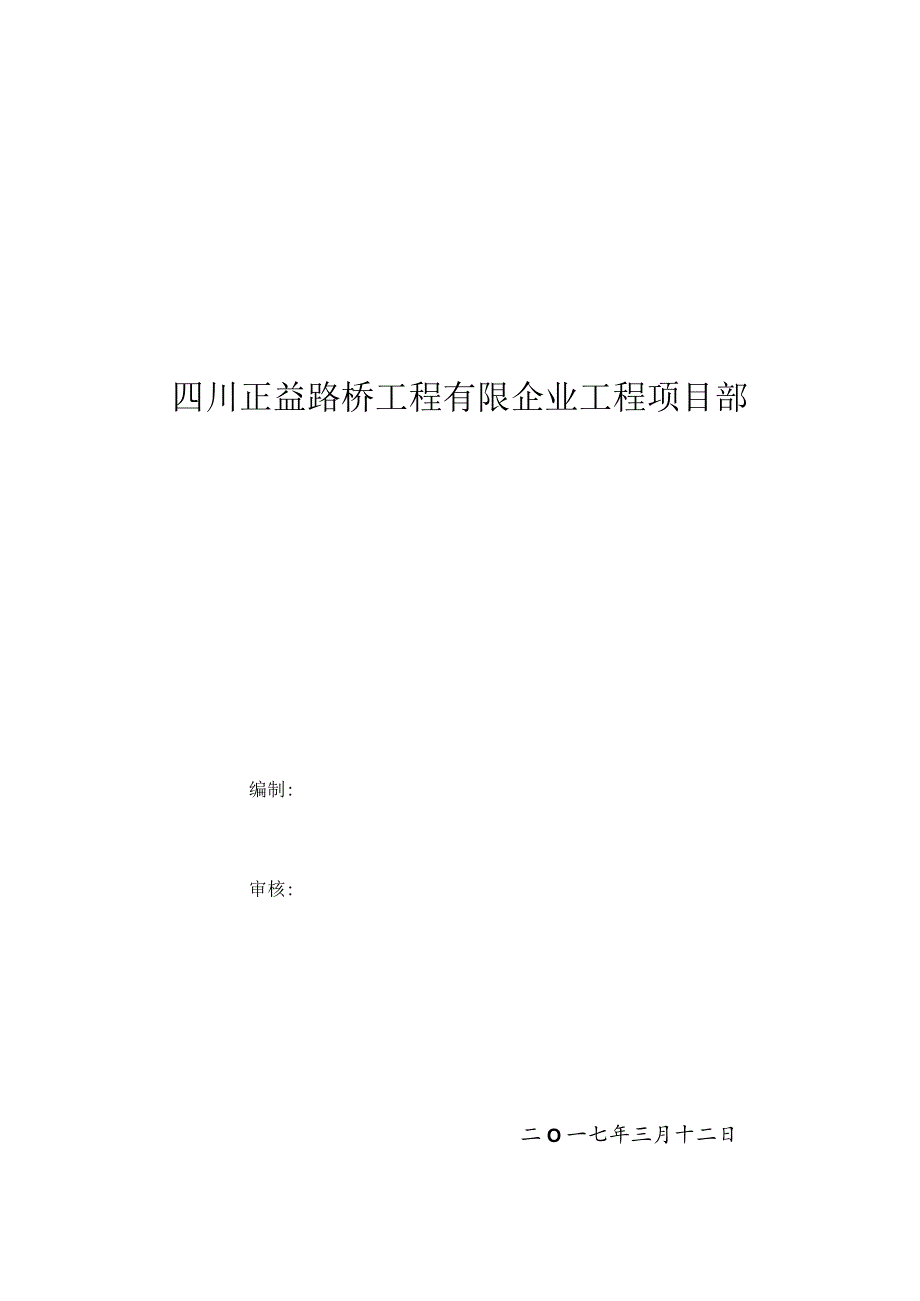

2、三份，连同施工组织设计一并送项目监理机构审查。监理、质监、施工单位各一份。四川省工程质量安全监督总站制四川省住房和城镇建设厅制临时用电专项施工方案四川正益路桥工程有限企业工程项目部编制:审核:二O一七年三月十二日第一章编制根据第二节工程概况第三节设计环节第四节根据工程进度及施工需要使用机械用电量记录第五节负荷计算及变压器选择第六节电箱及电缆选择第七节安全用电技术措施第一节编制根据设计根据重要包括如下规范及资料：(1)根据业主提供的地形地物测量图及用地红线范围图。甲方承认的总图和单体设计方案(2)民用建筑设计通则GB50352-2023(3)建筑设计防火规范GB50016-2023(4)办公建筑
3、设计规范JBJ67-2023(5)工程建设原则强制性条文(房屋建筑部分)2023版(6)建设工程施工现场共用电安全规范GB50194-2023(7)施工现场临时用电安全技术规范JGJ46-2023(8)低压配电设计规范GB50054-2023(9)供配电系统设计规范GB50052-2023(10)通用用电设备配电设计规范GB50055-2023（三）甲方提供的现场电源资料(12)现场临时用电设备负荷和配置资料第二节工程概况1、场坪部分：在原有地貌上开挖至施工设计标高。参照施工图总平面布置图绝对值高程，各建筑物0000为首层室内地坪标高。2、工程概况：本工程雷波县雷池乡嘎窝村易地扶贫搬迁配套基础
4、设施建设项目。主建筑物合计144户安顿房，农户自建。建筑面积总计20232.27irf。用地面积40044m2o建筑占地面积14228.3m2o本工程为统规自建项目，设计内容包括规划总图，给排水总图，电气总图三个专业，其安全等级为二级，耐火等级为二及，抗震设防烈度为8度。第三节设计环节1、本设计仅负责现场施工用电、电气开关的选择、布置、使用、维修和管理。2、根据现场用电设备布置状况，采用多元配电线路将电缆从总配电箱分布现场。从一级配电箱分支线电路，应当配电合理、互不干扰，防止因电气故障影响施工。3、现场临电由四川电网企业提供的供电点接出，供电电源容量200KVAo采用两根W22-3*75+2*
5、35的电缆，电缆线路采用架空（埋地）方式敷设。临电一级箱规定做300-500毫米高的水泥基座，座上设保护笼，保护笼需有防雨防砸措施，两侧开门，并设有接地线。现场用电采用三级控制、逐极漏电保护。进户线处做反复接地，二级箱后来（包括二级箱）设漏电保护，漏电保护器的额定漏电动作电流不不小于30MA,额定漏电动作时间应不不小于0.1秒。二级箱及设备末端箱根据规定PE线做反复接地。地下室临时照明采用36V低压安全照明。变压器放置首层。现场塔吊设单独接地装置，接地电阻不不小于4欧姆；其他超高物做防雷处理。第四节根据工程进度及施工需要使用机械用电量记录如下:序号名称功率（KW）单位数量1电渣压力焊机4.8台
6、42搅拌机15Za13电焊机26Za24钢筋切断机4.5A15钢筋弯曲机3&26钢筋调直机5Za17木工园盘锯2台28打夯机3429振动器1.1Z810抽水泵10111照明灯1盏10第五节负荷计算及变压器选择下述计算中：Pe为设备负荷为计算电流Pjs为有功计算负荷Qjs为无功计算负荷COS为功率因数Jc为暂载率KX为需要系数SS为视在功率计算公式P二6UI-COS1、电渣压力焊4台P9.8KW查表K=O.6CoS=0.5ZgO=L98PJS=KX4-0.6X4.8=2.88KWQJS=Pjs喈。=288X1.98=5.702KVAR2、砂浆搅拌机1台PeW5KW查表Kx-0.7COS0.7Zg
7、0=LO8PJ=15KWPJS=KxE,i=O.7X15=10.5KWQJS=Pjs=10.51.08=11.344。/?3、电焊机2台226=52KW查表Kx=O.35cos=0.7tg=2.29先将Jc=50%统一换算到JCnO0%的额定容量容量Pe2=Pn(JcJew)z2=0.6z2520.5=10.07KW计算负荷Pjs2=KXXPe2=0.3510.07=3.5KW4、钢筋加工设备共4台查表Kx-0.7COS=0.7-1.027-15.5KWPjS=KxPel=O.7X15.5=10.85KWQJS=PJStg=iO.851.02=11.O6E47?5、木工圆盘锯2台查表K,-0.
8、5COS=0.75tg=O,88PJS=KxPJ=O.54=2KWQJS=PjsZg0=2X0.88=1.767?6、打夯机2台23=6KW查表Kx=O.8COS二0.8tg=0.75Pjs=KxXPe=O.86M.8KWQjs=Pjstg=4.80.88=4.22Kvar7、插入振捣器、平板式振捣器8台R=Ll*8=8.8KW查表用=0.7COS0.65tg=.17Pjs=Kx*儿-0.7X8.8=6.16KWQJS=Pjstg=G.16X1.17=7.2KVAR8、抽水泵匕=10*l=107查表K=O.8COS=0.85tg=0.62PJS=Kx*儿-0.8X10=8KWQJS=Pjstg
9、=8,62=4.96KVAR9、照明10盏10l=10KW照明1计算：查表Kx=O.8cos=0.52tg=1.6Pjs6=KxXPe6=0.8110=8KWQjs6=Pjs6tg=81.6=12.8Kvar总的有功功率：Pjs=7%6.7KW总的无功功率：Qjs=Qjs=67.IlKVAR总的视在功率：品=67.1KVA功率因数：COS=Pjs/Qjs=0.845计算电流：入LlOOOPjJSUCOS=102.07A第六节电箱及电缆选择根据电网企业预留电源低压柜出线状况，现场设置1台总控制柜、5台一级箱，二级配电箱10个；分别供搅拌场、钢筋场、现场作业面等用电。构造施工期间，随构造上升，主体
10、建筑每三户作业面各1台二级箱随构造上升，每户施工完后留于楼层做装修用，构造完时留于屋顶做装修用，依次滚动式作业，合计10台二级箱。线路及配电箱选择计算公式：P=6UICOS1、钢筋场地及木工棚：共三个场地，每个场地设钢筋切断机1台、钢筋弯曲机1台、钢筋调直机1台、圆盘锯1台、钢筋电焊机2台；每个场地设置二级箱一台，箱内均为主开关选用：DZ20-250/330,出线开关。计算如下：PJS=KxPjs=O.9(4.5+6+54+52)=64.35KWQjs=KXQjs4).964.35X1.02=59.07KVARIjs=115.8A,采用VV-1KV-3X50+2X25电缆。3.作业面二级箱：打
11、夯机2台、平板式振捣器8台、电渣压力焊机4台。取K-0.9Pjs=KxPjs=0,9(6+8.819.2)二34KWQJS=Kx,四4)9X34=30.6KVARIsW1.24采用VVTKV-3X35+2X25电缆。随主体完毕程度，主体建筑每三户作业面各三台二级箱随构造上升。4.一级配电箱：取MR.9PJS=KxE百s=0.9X56.7二51.03册QjS=KXEaS）.9X67.11=60.4KVAR心-91.86A采用VVTKV-3X70+2X35电缆,开关选用DZ20-600/330,IZ=350A第七节安全用电技术措施1、制定严密的!安全用电责任制，做好施工用电安全技术交底。2、按TN
12、-S系统设计规定设置保护接零系统，实行三相五线制，杜绝疏漏。工作零线（N线）和保护零线（PE线）必须严格分开,工作零线（N线）仅用于荷载。所有接零接地处必须保证可靠的电气连接。保护零线PE必须采用绿/黄双色线，严格与相线，工作零线相区别，严禁混用。3、在高下压线路下方，不得搭设作业棚，或堆放构件、架具、材料及其他杂物。4、设置总配电室，门向外开，配锁，并应符合下列规定。1）各级配电箱、开关箱应有防雨措施，加门锁，并有专人负责。安装位置周围不得堆放杂物，便于操作。2）配电装置的上端距天棚不不不小于0.5m。3）配电屏（盘）正面的操作通道宽度单列布置不不不小于L5m,双列布置不不不小于2m。4）必
13、须设置钢丝防护网，以防止蛇、鼠等小动物窜入。5、配电屏（盘）后的维修通道宽度不不不小于0.8m,个别地点有建筑物构造凸出部分，则此处通道宽度不不不小于06m。6、配电箱、开关箱在使用过程中的操作次序，送电操作：总配电屏一分派电箱一开关箱一用电设备。停电操作：用电设备一开关箱一分派电箱一总配电屏。7、多种电器应安装在绝缘电气安装板上。电器及熔断器的熔丝规格必须与电流量一致。8、各级配电箱开关应装设端正、牢固。移动式配电箱、开关箱应装设在结实的支架上；固定式配电箱、开关箱时下底与地面的垂直距离不小于L3m不不小于L5叱移动式分派电箱，开关箱的下底与地面垂直距离不小于O.6m不不小于1.5mo进出线
14、路一律设在箱体的下底并有防绝缘损坏措施，动力配电箱与照明配电箱应分别设置。开关箱应统一编号，喷上电气标志和施工单位名称。9、配电箱或配电箱线路维修时，应悬挂停电标志牌，停送电必须由专业电工负责。10、设备与开关箱间距不不小于3m,与配电箱间距不不小于30mo各级开关箱应装漏电保护器，单机所使用的漏电保护开关的额定漏电动作电流为30mA,额定漏电动作时间应不不小于0.1s,尤其是潮湿场所的振动器、潜水泵、多种手持式电动工具应选用15mA漏电动作电流的防溅型产品。11、作为防雷接地电气设备，必须同步作反复接地，同一台电气设备的反复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值W4Q。12、保护零线的截面应不不不小于工作零线的截面，同步必须满足机械强度规定，保护零线不得装设开关或熔断器。13、与电气设备相连接的保护零线应为截面不不不小于2.5mm2的绝缘多股铜线，保护零线的统一标志为绿/黄双色，在任何状况下不准使用绿/黄双色线作负荷线。14、正常状况时，下列电气设备不带电的外露导电部分应作保护零线：D电机、变压器、电器、照明器具、手持电动工具的金属外壳;2）电气设备的传动装置的!金属部件；
