1、电器防火检测用工具表汇总表A检测仪器基本配置表序号仪器名称检测项目主要技术参数1红外测温仪温度测量测温范围：0C+150C发射率范围：0.l1.0测温精确度：读数的士1%或土1C2红外热像仪温度场测量测温范围：（TC+200C测温精确度：读数的士2%或2图像存储和回放3超声波探测仪火花和电弧探测频率响应：20kHz100kHz测量精确度：读数的1%4普通钳形表交直流电流、电压测量AC/DC电流：0A-200AAC/DC电压：0V600V测量精确度：读数的2%5真有效值钳形表交直流电流、电压真有效值测量AC/DC电流:OASlooAAC/DC电压：OVS600V测量精确度：读数的2%6漏电电流测

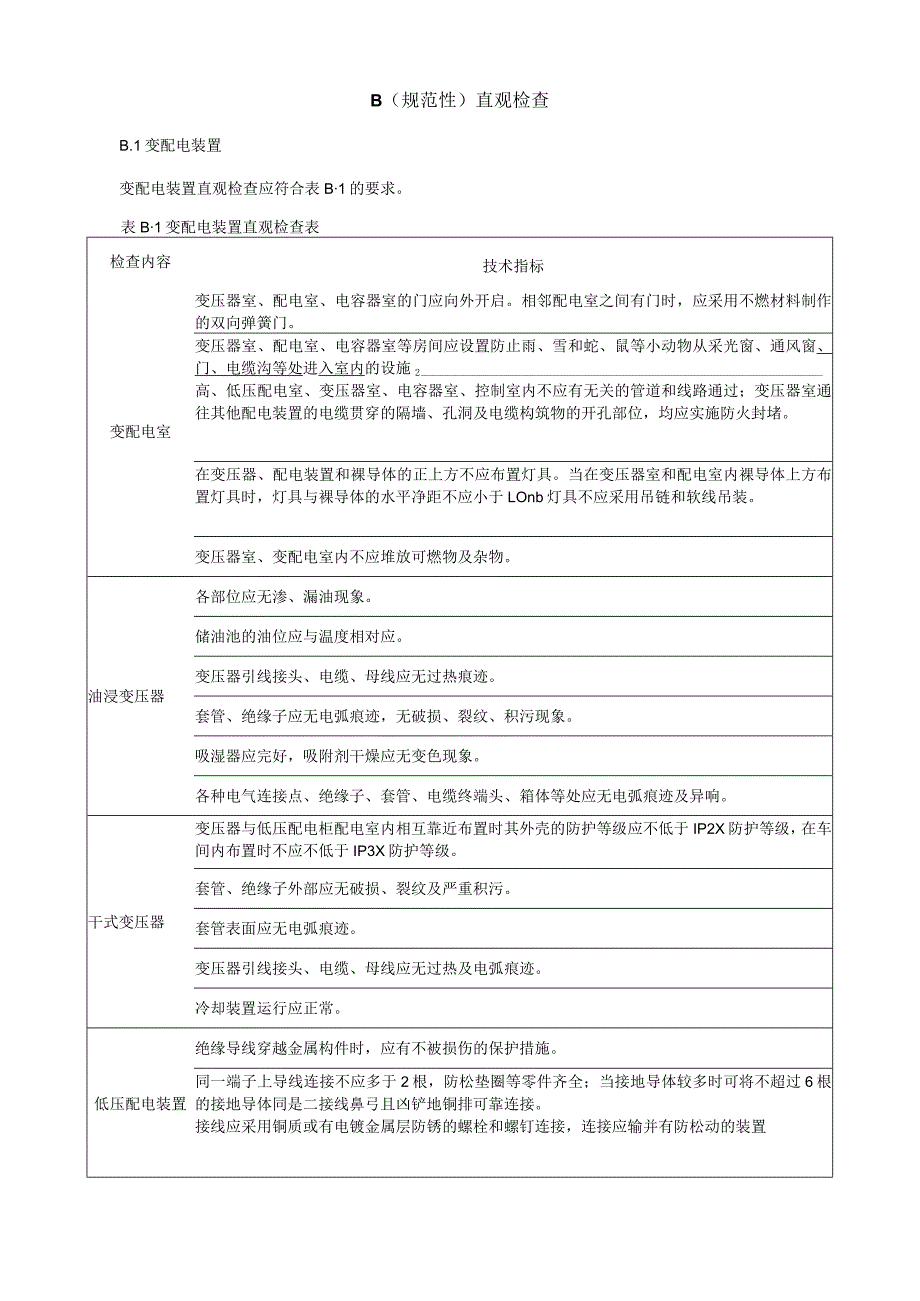

2、试仪漏电电流测试量程：OA1A测量精确度：读数的2.5%7绝缘电阻测试仪导线绝缘电阻测量测量范围:0MQ100MC精度5.0%8钳式接地电阻测试仪接地电阻测量测量范围：0.1。200。精度:2.5%9低欧姆表导电连续性测量测量范围：4Q24C精度：+2.5%10谐波分析仪谐波分量测量测量范围：IA-100OA测量频率：基波、3、5、7、9次高次谐波精度：10%B（规范性）直观检查B.1变配电装置变配电装置直观检查应符合表B1的要求。表B1变配电装置直观检查表检查内容变配电室技术指标变压器室、配电室、电容器室的门应向外开启。相邻配电室之间有门时，应采用不燃材料制作的双向弹簧门。变压器室、配电室、
3、电容器室等房间应设置防止雨、雪和蛇、鼠等小动物从采光窗、通风窗、门、电缆沟等处进入室内的设施2高、低压配电室、变压器室、电容器室、控制室内不应有无关的管道和线路通过；变压器室通往其他配电装置的电缆贯穿的隔墙、孔洞及电缆构筑物的开孔部位，均应实施防火封堵。在变压器、配电装置和裸导体的正上方不应布置灯具。当在变压器室和配电室内裸导体上方布置灯具时，灯具与裸导体的水平净距不应小于LOnb灯具不应采用吊链和软线吊装。变压器室、变配电室内不应堆放可燃物及杂物。油浸变压器各部位应无渗、漏油现象。储油池的油位应与温度相对应。变压器引线接头、电缆、母线应无过热痕迹。套管、绝缘子应无电弧痕迹，无破损、裂纹、积污
4、现象。吸湿器应完好，吸附剂干燥应无变色现象。各种电气连接点、绝缘子、套管、电缆终端头、箱体等处应无电弧痕迹及异响。干式变压器变压器与低压配电柜配电室内相互靠近布置时其外壳的防护等级应不低于IP2X防护等级，在车间内布置时不应不低于IP3X防护等级。套管、绝缘子外部应无破损、裂纹及严重积污。套管表面应无电弧痕迹。变压器引线接头、电缆、母线应无过热及电弧痕迹。冷却装置运行应正常。低压配电装置绝缘导线穿越金属构件时，应有不被损伤的保护措施。同一端子上导线连接不应多于2根，防松垫圈等零件齐全；当接地导体较多时可将不超过6根的接地导体同是二接线鼻弓且凶铲地铜排可靠连接。接线应采用铜质或有电镀金属层防锈的

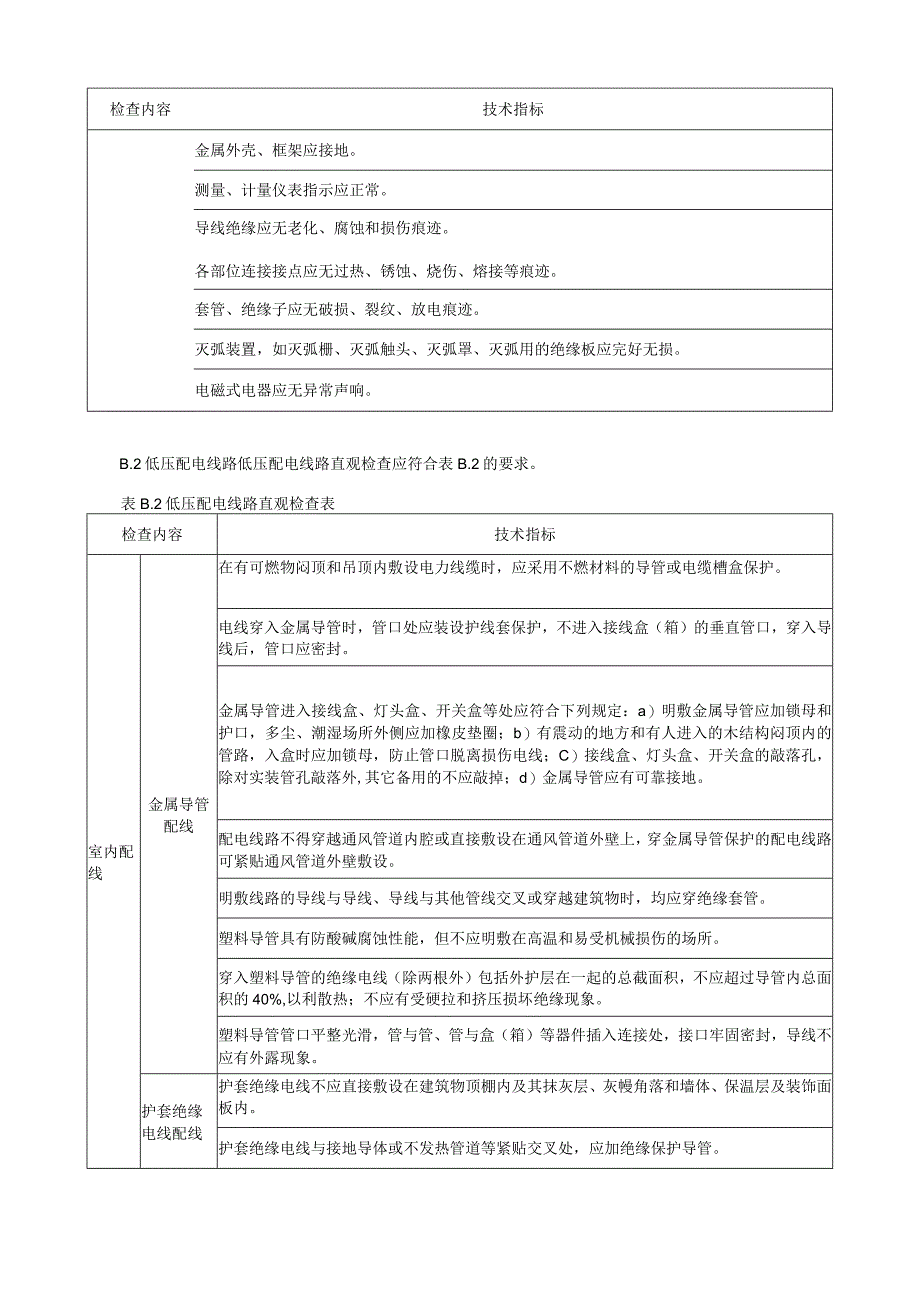

5、螺栓和螺钉连接，连接应输并有防松动的装置检查内容技术指标金属外壳、框架应接地。测量、计量仪表指示应正常。导线绝缘应无老化、腐蚀和损伤痕迹。各部位连接接点应无过热、锈蚀、烧伤、熔接等痕迹。套管、绝缘子应无破损、裂纹、放电痕迹。灭弧装置，如灭弧栅、灭弧触头、灭弧罩、灭弧用的绝缘板应完好无损。电磁式电器应无异常声响。B.2低压配电线路低压配电线路直观检查应符合表B.2的要求。表B.2低压配电线路直观检查表检查内容技术指标室内配线金属导管配线在有可燃物闷顶和吊顶内敷设电力线缆时，应采用不燃材料的导管或电缆槽盒保护。电线穿入金属导管时，管口处应装设护线套保护，不进入接线盒（箱）的垂直管口，穿入导线后，管
6、口应密封。金属导管进入接线盒、灯头盒、开关盒等处应符合下列规定：a）明敷金属导管应加锁母和护口，多尘、潮湿场所外侧应加橡皮垫圈；b）有震动的地方和有人进入的木结构闷顶内的管路，入盒时应加锁母，防止管口脱离损伤电线；C）接线盒、灯头盒、开关盒的敲落孔，除对实装管孔敲落外,其它备用的不应敲掉；d）金属导管应有可靠接地。配电线路不得穿越通风管道内腔或直接敷设在通风管道外壁上，穿金属导管保护的配电线路可紧贴通风管道外壁敷设。明敷线路的导线与导线、导线与其他管线交叉或穿越建筑物时，均应穿绝缘套管。塑料导管具有防酸碱腐蚀性能，但不应明敷在高温和易受机械损伤的场所。穿入塑料导管的绝缘电线（除两根外）包括外护
7、层在一起的总截面积，不应超过导管内总面积的40%,以利散热；不应有受硬拉和挤压损坏绝缘现象。塑料导管管口平整光滑，管与管、管与盒（箱）等器件插入连接处，接口牢固密封，导线不应有外露现象。护套绝缘电线配线护套绝缘电线不应直接敷设在建筑物顶棚内及其抹灰层、灰幔角落和墙体、保温层及装饰面板内。护套绝缘电线与接地导体或不发热管道等紧贴交叉处，应加绝缘保护导管。检查内容技术指标护套绝缘电线进入接线盒（箱）或与设备、器具连接时，护套层应引入接线盒（箱）或设备、器具内。柜台、货架和展柜等处的配线宜用护套绝缘电线明敷，但应平直、固定牢固，护套层不应破损。护套绝缘电线敷设在易受机械损伤的场所时，应采用刚性阻燃塑
8、料导管、塑料槽板或金属导管保护。金属（塑料）线槽配线金属线槽宜敷设在正常环境的室内；当敷设在有腐蚀气体、热力管道上方以及腐蚀性液体管道下方时，应采取防腐、隔热措施。金属线槽在建筑顶棚内敷设时，应采用具有槽盖的封闭式金属线槽。电线、电缆在金属（塑料）线槽内，应留一定余量，绑扎牢固，不应有接头，分支接头应设在接线盒内，但接头总截面不应超过该点线槽截面的75%,防止槽盖挤压绝缘层。线槽不应在穿过楼板或墙体等易受机械损伤的地方连接。金属线槽应可靠接地，但金属外壳不应作为设备的保护接地导体。瓷（塑料）夹、瓷柱、瓷瓶配线在闷顶内，不应采用瓷（塑料）夹、瓷柱、瓷瓶配线。绝缘导线交叉时，交叉点应穿绝缘管并加支
9、持物予以固定。绝缘导线的绑扎线应有绝缘层，绑扎时不应损伤绝缘导线的绝缘层。瓷（塑料）夹、瓷柱或瓷瓶应完好无损，表面清洁，安装应牢固可靠。可弯曲金属管配线敷设在多尘或潮湿场所的可弯曲金属保护管，管口及其各连接处均应密封严实。可弯曲金属管在有可能承受重物压力或明显机械冲击处，应采取保护措施。可弯曲金属管与管、盒（箱）、器具连接时，应采用专用卡箍连接。可弯曲金属管、盒（箱）连接处，应采用专用接地夹接地，其保护接地导体应是截面不应小于4mm2的多股铜线且不应采用熔焊连接。当可弯曲金属管与盒（箱）连接时，无电气连接的两端应跨接地导体，其保护接地导体应是截面不应小于4丽2的多股铜线。可弯曲金属管不应作为接
10、地或接中性导体的接续导体。装饰工程配线装饰工程的配电线路应采用铜芯导线，导线分支接头应在接线盒内，接头应焊接。装饰装修工程中，不应破损原建筑暗敷在墙体内的管线。装饰场所或装修部位的配电线路，每条支路均应单独设置带有短路和过负荷保护装置的断路器进行保护。动力设备和照明装置的配电线路，穿越可燃、难燃装饰材料时，除配电线路应穿保护管外，尚应采用玻璃棉、岩棉等A级材料做隔热阻燃保护。配电线路设置在可燃装饰夹层时，应穿金属导管保护，若受装饰构造条件限制局部不能穿金属管时，应采用可弯曲金属管，其长度不宜大于2m,导线不应裸露。检查内容技术指标导线与导线、导线与设备、器具的连接导线接头应设在盒（箱）或器具内
11、，盒（箱）配件齐全，固定牢固；在多尘和潮湿场所，应采用密封式盒（箱）。铜、铝导线连接处，应采取铜铝过渡接续措施。绝缘导线接头，应包扎绝缘，其绝缘水平不应低于导线本身的绝缘强度。明敷配电干线的分支线连接，干线不应受到支线的横向拉力。临时移动电气线路的接头包扎绝缘后，应采用机械保护措施，不应被可燃物覆盖。截面在IOninl2及以下的单股铜芯线可直接与设备、器具的端子连接。截面在2.5mm2及以下的多股铜芯线，应先将芯线拧紧搪锡或压接端子后再与设备、器具的端子连接。截面大于2.5mm2的多股铜芯线，除设备自带插接式端子外，应将芯线端部拧紧搪锡压接端子后再与设备或器具的端子连接。设备和器具的端子上，压
12、接的电线不应多于两根。导线与接线端子连接的根部绝缘应良好，对裸露线芯应采用绝缘带严密包缠。插座、开关当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且应选择不同结构，不同规格和不应互换的插座；配套的插头，应按交流、直流或不同电压等级区别使用。地面安装的插座应采用专用产品，保护盖板固定牢靠，密封严实。安装在BI级以下（含BI级）装修材料内的插座、开关，应采用防火封堵密封件或具有良好隔热性能的A级材料隔绝。在潮湿场所，应采用具有防溅电器附件的插座，安装高度距地不应低于1.5m。导线与插座、开关连接处应牢固可靠，螺丝压紧无松动，面板完好无损。额定电压低的插头不应插入额定电压高的插座
13、，额定电流高的插头不应插入额定电流低的插座，插头不应与带电极数不同的插座相互插合（如单相与三相插头插座）。移动式插座应符合下列规定：a）多功能移动插座电源线应采用铜芯电缆或护套软线，其软缆或软线的截面积，应与插座额定值相匹配，绝缘无磨损，导线无外露现象，其长度不宜超过2m；b）应具有保护接地导体（PE）；C）不应放置在可燃物上或被可燃物覆盖；d）不应串接使用；e）不应超负荷使用。低压电器低压电器安装电器在柜、屏、台、箱（盘）或建筑墙（柱）上，应采用金属支架、卡轨、绝缘板固定平整、牢固可靠。柜、屏、台、箱（盘）的固定支架、金属框架和箱体外壳应接地（PE）；装有电器的可开门和金属框架接地端子间，连
14、接的编制铜线不应断裂松脱。检查内容技术指标抽出式配电柜，抽屉抽推应灵活，动、静触头应接触紧密。有防震要求电器的减震装置，其紧固螺栓应采用防松措施。电器发热元件周围应散热良好，与导线间应有隔热措施。熔断器熔体的额定电流、低压断路器的整定值电流应与导体截面相匹配,动作可靠。电器端子应安装牢固，端子规格与所连接的导线截面应大小适配。电磁型电器不应有异常电磁振动声音。负荷开关、隔离电器和控制电器的灭弧罩、触头间隔板应完好，无缺损。低压电器接线接线应排列整齐，导线绝缘应良好，无损伤。电源线应接在电器固定触头端，不应反接在可动触头端，且电器不应上下倒置安装。电器端子接线应采用铜质或有电镀金属层的防锈螺栓和
15、螺钉压接牢固，防松弹簧垫圈无缺损。与电器连接的电线端部应绞紧,无松散、断股缺陷。电器外露可导电外壳接地应连接可靠，完好无损。剩余电流保护器剩余电流保护器（RCD）应安装在建筑物的电源进线或配电干线分支处。剩余电流保护器的接线应与低压配电系统保护接地型式相对应。剩余电流保护器负载侧的中性导体不应与其他回路共用。不应将保护中性接地导体（PEN）线穿过剩余电流保护器的零序电流互感器。不应用导线将剩余电流保护器电源侧与负荷侧接线端子直接跨接。剩余电流保护器所保护的线路及设备外露可导电部分应可靠接地。剩余电流保护器表面应无腐蚀、涂层脱落起泡、机械划痕现象，显示正常。配电箱和开关箱在使用低于BI级装修材料的房间内，配电箱和开关箱应采用A级材料制作；其壳体和底板应采用A级材料。配电箱（盘）和开关箱不应直接安装在低于Bl级（含Bl级）的装饰材料上；否则应采用岩棉、玻璃棉等A级材料隔
