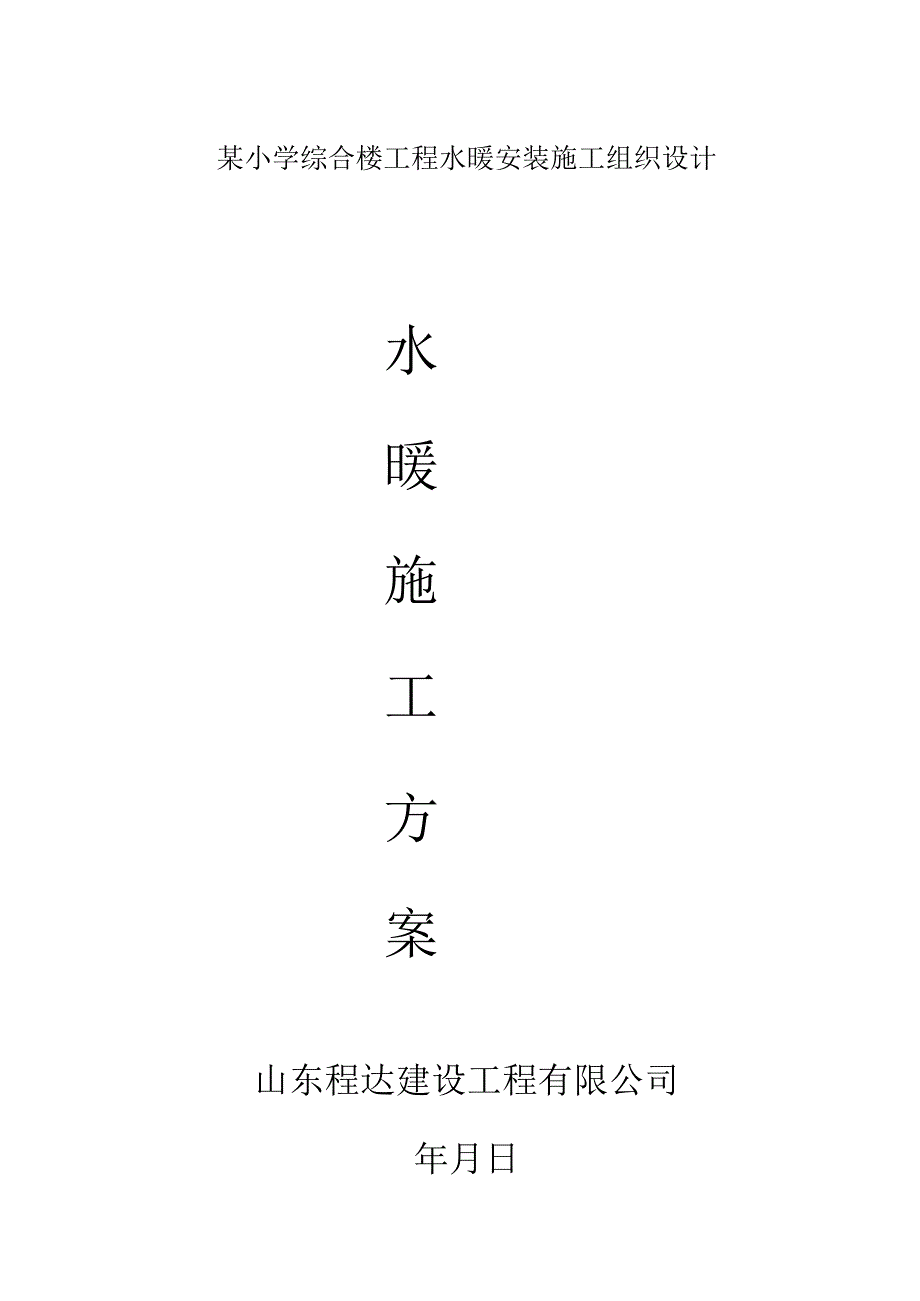

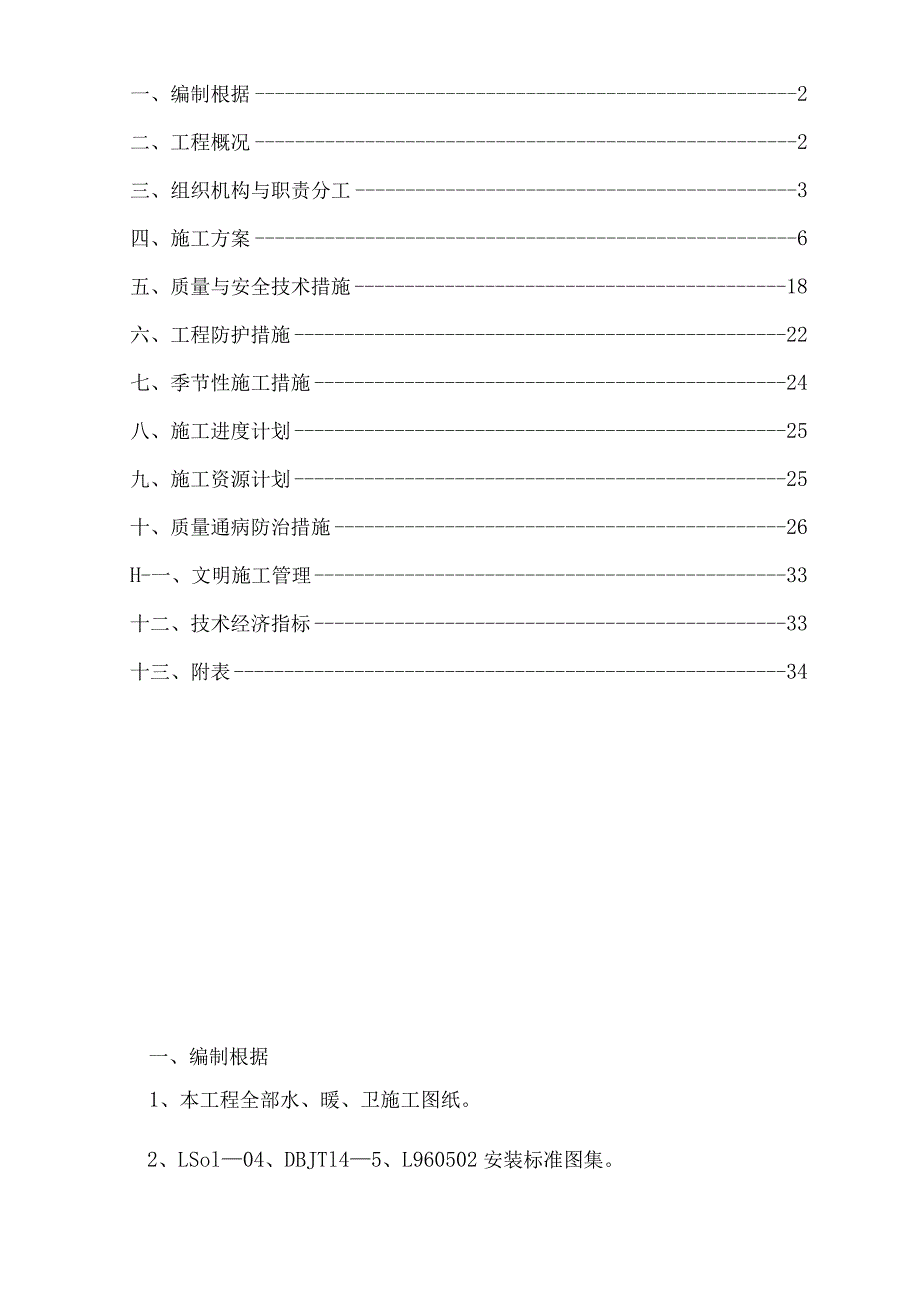

1、某小学综合楼工程水暖安装施工组织设计水暖施工方案山东程达建设工程有限公司年月日一、编制根据2二、工程概况2三、组织机构与职责分工3四、施工方案6五、质量与安全技术措施18六、工程防护措施22七、季节性施工措施24八、施工进度计划25九、施工资源计划25十、质量通病防治措施26H-一、文明施工管理33十二、技术经济指标33十三、附表34一、编制根据1、本工程全部水、暖、卫施工图纸。2、LSol04、DBJTl45、L960502安装标准图集。3、建筑给排水及采暖工程质量验收规范（GB50242-2002）4、建筑给水聚丙烯（PP-R）管道工程技术规程DBJM-BSl1-20015、建筑排水硬聚氯

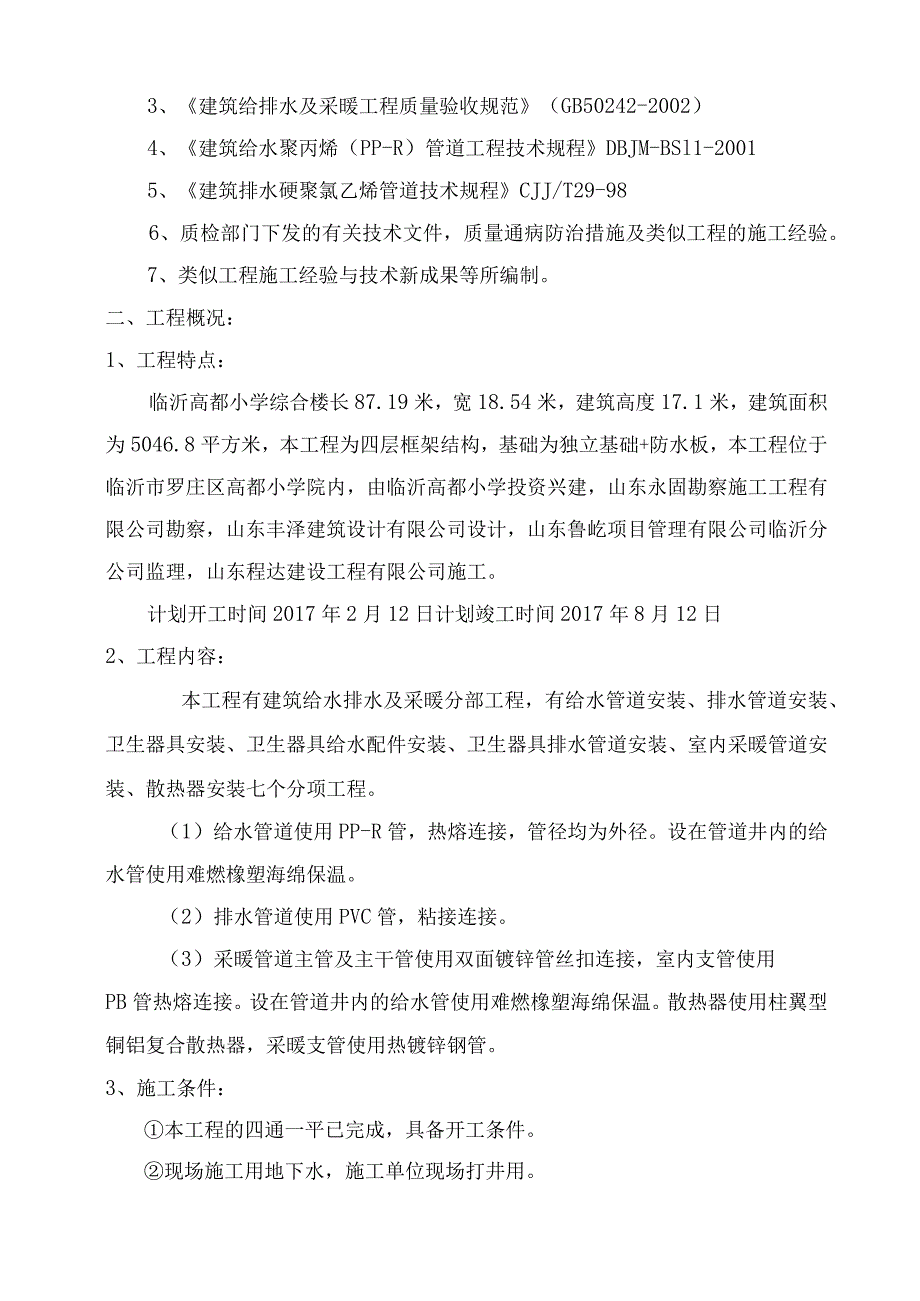

2、乙烯管道技术规程CJJ/T29-986、质检部门下发的有关技术文件，质量通病防治措施及类似工程的施工经验。7、类似工程施工经验与技术新成果等所编制。二、工程概况：1、工程特点：临沂高都小学综合楼长87.19米，宽18.54米，建筑高度17.1米，建筑面积为5046.8平方米，本工程为四层框架结构，基础为独立基础+防水板，本工程位于临沂市罗庄区高都小学院内，由临沂高都小学投资兴建，山东永固勘察施工工程有限公司勘察，山东丰泽建筑设计有限公司设计，山东鲁屹项目管理有限公司临沂分公司监理，山东程达建设工程有限公司施工。计划开工时间2017年2月12日计划竣工时间2017年8月12日2、工程内容：本工程
3、有建筑给水排水及采暖分部工程，有给水管道安装、排水管道安装、卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装、室内采暖管道安装、散热器安装七个分项工程。（1）给水管道使用PP-R管，热熔连接，管径均为外径。设在管道井内的给水管使用难燃橡塑海绵保温。（2）排水管道使用PVC管，粘接连接。（3）采暖管道主管及主干管使用双面镀锌管丝扣连接，室内支管使用PB管热熔连接。设在管道井内的给水管使用难燃橡塑海绵保温。散热器使用柱翼型铜铝复合散热器，采暖支管使用热镀锌钢管。3、施工条件：本工程的四通一平已完成，具备开工条件。现场施工用地下水，施工单位现场打井用。现场用电由建设单位提供，由承包方根据现场
4、实际需要进行临时用电线路的架设工作。4、质量目标：（1）合同范围内的各分部、分项工程及其使用功能符合设计图纸要求。（2）、分项分部工程质量达到验收标准，合格率100%,单位工程竣工达到合格等级，其中专项工程达到：所有隐蔽工程务必经甲方代表及监理部门验收合格后方可进行下道工序施工。给排水管道、配件及卫生器具不出现渗漏。5、施工进度操纵：该工程计划开竣工日期为2017年2月12日至2017年8月12日。6、工程保修：严格按照国家建筑工程质量管理条例规定，给排水工程保修期为2年。采暖保修期为2个采暖期。三、组织机构及职责分工1、组织机构：根据工程的特点，组建以项目经理为首的项目领导班子来负责工程的整
5、个施工及验收过程，各职能部门应完成各自职责范围内的工作，具体落实由徐杰负责抓安装施工现场的全面工作。2、根据质量手册的规定，建立项目质量管理保证体系，其体系图如下：项目经理：袁中军单位工程安装负责人单位工程安装技术负责人材料员麻会会技术员候全伟统计员质检员丁明霞安全员付兴起施工班组管理人员的职责如下表:序号管理岗位职责范围1项目经理负责履行本工程的全部合同内容，对工程质量达到合同要求与检验评定标准的要求负责，保证本施工组织设计（项目质量计划）的顺利实施2施工负责人受项目经理委托，负责本施工组织设计（项目质量计划）的具体实施，对工程进度负责，调动人力、物力，按图纸与规范施工。负责纠正预防措施的实
6、施。对本工程的准备、施工、安装、交付与维修整个过程的操纵、管理、监督、改进负责3技术负责人对施工图纸、技术资料、项目质量文件、记录的操纵与管理负责；审批工程的技术交底等技术文件，负责设计变更等的签证与实施；对审核结果制定纠正或者预防措施4材料负责人编制本工程的材料采购计划并按规定实施对进厂材料的质量负责；对本工程施工机械作业能力负责5质检员对本工程的质量负责监督检查，对隐蔽工程验收、分部分项工程的质量评定，工序交接等负责监督并确认；对工程质量的错检、漏检负责6安全员负责本工程安全施工方案的实施、对安全隐患的错查、漏查负责。7技术员在技术负责人（施工负责人）的直接领导下，负责所管部分的质量操纵使
7、其符合图纸（或者变更）与规范的要求。四、施工方案给水、排水、及采暖分部工程施工顺序与流向：先地下、后地上，先敷管、后器具的顺序配合土建施工，穿插进行。施工工艺流程为：1、给排水安装：管道预留一一预制加工一一干管安装一一立管安装一一支管安装一一水汽压施工（排水管道灌水试验）一一器具安装一一通水试验2、采暖：管道预留一一预制加工一一干管安装一一立管安装一一支管安装一一散热器安装一一试压、冲洗一一防腐、保温一一试运行总体部署：1、根据图纸设计确定好预埋（留）管子（洞口）位置、尺寸，对进场工人进行技术交底。2、人员组织：预埋期间安排2人，土建主体施工完毕后，安装工程全面展开，人员随安装形象进度逐步增加
8、。3、材料、工具、设备、各类预埋管，切割工具与小型手动工具设备进场。主体施工完毕，排水管、给水管、卫生器具、采暖管、散热器等其它材料依次进场。（一）给排水施工方案：给排水安装工程要紧分项工程工序施工工艺流程如下：给水系统安装工艺流程：料具准备一预制加工干管安装一立管安装一支管安装一管道试压一管道冲洗一管道防腐与保温试运行。排水系统安装工艺流程：安装前准备一管道预制一污水干管安装一污水立管安装一支管安装一闭水试验一通水及通球试验卫生器具系统工艺流程：安装准备一卫生洁具及配件检验一卫生洁具安装一卫生器具配件预装一卫生洁具稳装f卫生器具与墙、地缝隙处理f卫生器具外观检查f盛水试验。(二)采暖安装施工
9、方案采暖安装工程要紧分项工程工序施工流程如下：管道安装工艺流程：管道预留一一预制加工一一干管安装一一立管安装一一支管安装一一防腐、保温散热器安装工艺流程：搬运散热器一一散热器安装一一散热器冷风门安装一一支管安装一一系统试压一一刷漆一一试运行(四)施工方法I给、排水安装部分1、给水管道的安装(I)材质要求：给水管道使用PP-R管，管径均为外径，并有合格证及3C认证等合格材料；管材及管件口径壁厚额定压力规格符合设计要求，禁止将管材暴晒于阳光下。(2)施工条件：干管安装首先根据图纸设计要求的座标、标高预留槽洞或者预埋套管。埋入地下时，按设计座标、标高、坡向、坡度开挖槽沟并夯实。将预制加工好的管段运至
10、安装部位进行安装。立管安装应在主体结构完成后进行。支管安装应在墙体砌筑完毕后、室内墙面未装饰前进行。(3)施工方法：本工程给水地埋管为PP-R挖沟暗敷，主立管在管道井内敷设，支管为埋地暗敷；室内消防管为镀锌管，立管为明装管道，主体施工时作好预埋预留，预埋预留期间注意梁与墙体的截面尺寸、位置及设计变更，确保预埋预留准确。PP-R管操作方法具体如下：a、剪断管，利用剪刀按使用长度垂直剪断PP-R管，要保持断口平整不倾斜。b加c、连接，充分加热后，将管材与与管件拔出，迅速垂直插入保持一段时糊，（熔接时不能旋转管材与管件），待完全冷却后再进入下一道工序。正常熔接在结合处应有一均匀的熔接圈，注意熔接时管
11、材不能在管件内有碰触。管材直径（mm）焊接深度（mm）加热时间（秒）加工时间（秒）冷却时间（分）201454325167433220844、d、管道的阀门型号规格及耐压强度务必符合设计要求，安装位置及进出管方向正确，连接牢固，启闭灵活，朝向合理，表面洁净，镀铝阀门防备锈他。表e、塑料管管道支架的最大间距：面的灰尘管径202532最大问距（m）立管0.91.01.1水平管冷水管0.60.70.8热水管0.30.350.4.钢管管道支架的最大间距脏翁称直径（mm）1520253240507080100窿架的保温管22.52.52.533444.5净最大间距（m）不保温管2.533.544.5566
12、6.5管道及管件焊接的焊缝表面质量应符合下列要求:1）焊缝外形尺寸应符合图纸与工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。2）焊缝与热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑与气孔等缺陷。（4）质量保证措施室内给水管道的水压试验务必符合设计要求，管道压力试验时，试验压力为工作压力的1.5倍，不得小于O.6Mpao升压时间不小于lOmin；塑料管给水系统应在试验压力下稳压Ih,压力降不得超过0.05Mpa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03Mpa下，不渗不漏为合格。试验合格通知有关单位验收并办理验收手续。（设计图纸中未标明试验压力值，此试验
13、按规范规定不得小于0.6Mpa,压力降不得超过0.03MPa为合格）。给水横管有0.003的坡度坡向泄水装置。给水管道在使用前要消毒冲洗，并进行通水试验。成品保护：安装好的管道不得做支撑或者放脚手架，不得踏压，其支托卡架不得作为其它用途的受力点。管道安装完成务必对预留管口加以保护，防止灰浆及杂物进入管道造成堵塞。阀门的手柄在安装时应卸下，交工前统一安装好。安装好的水表应采取保护措施，防止落物砸坏。2、排水管道安装（1）材质要求：排水管使用PVC管，管材内外表层应光滑，无气泡、裂纹,管壁薄厚均匀，色泽一致，并有合格证及3C认证等合格材料。直管段挠度不大于现。管件造型应规矩、光滑，无毛刺。承口应有
14、梢度，并与插口配套。所用粘接剂应是同一厂家配套产品。(2)作业条件：排水管道的安装应在土建主体施工完成，管道穿越结构部件的孔洞均已预留完毕，室内模板物清除干净，室内弹出房间尺寸线及准确的水平线，粗装修抹灰工程已完成，安装场地无障碍物。(3)施工方法：排水管安装断管时，断口要平齐，用铳刀或者刮刀除掉断口内外飞刺,外棱铳出15度角度。粘接前应对承插口先插入试验，不得全部插入，通常为承口的3/4深度。试插合格后，用棉布将承插口粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30秒至一分钟即可粘接牢固。粘牢后立马上溢出的粘接剂擦拭干净。多口粘连接时应注意预留口方向。干管安装：干管埋入地下，根据图纸要求坐标、标高、坡向、坡度开挖沟并夯实。管道全部安装完时管道要直，坡度均匀，各预留口位置准确。干管安装完后做灌水试验，将出口堵封好，满水15分钟后，达到不渗漏，液面不下降为合格，合格后方可隐蔽。回填时应先用细砂填至管上皮100mm,回填土过筛，夯实时勿碰损管道。立、支管安装：先根据坐标预留的洞口拉垂线安装立管，按要求每层设伸缩节，然
