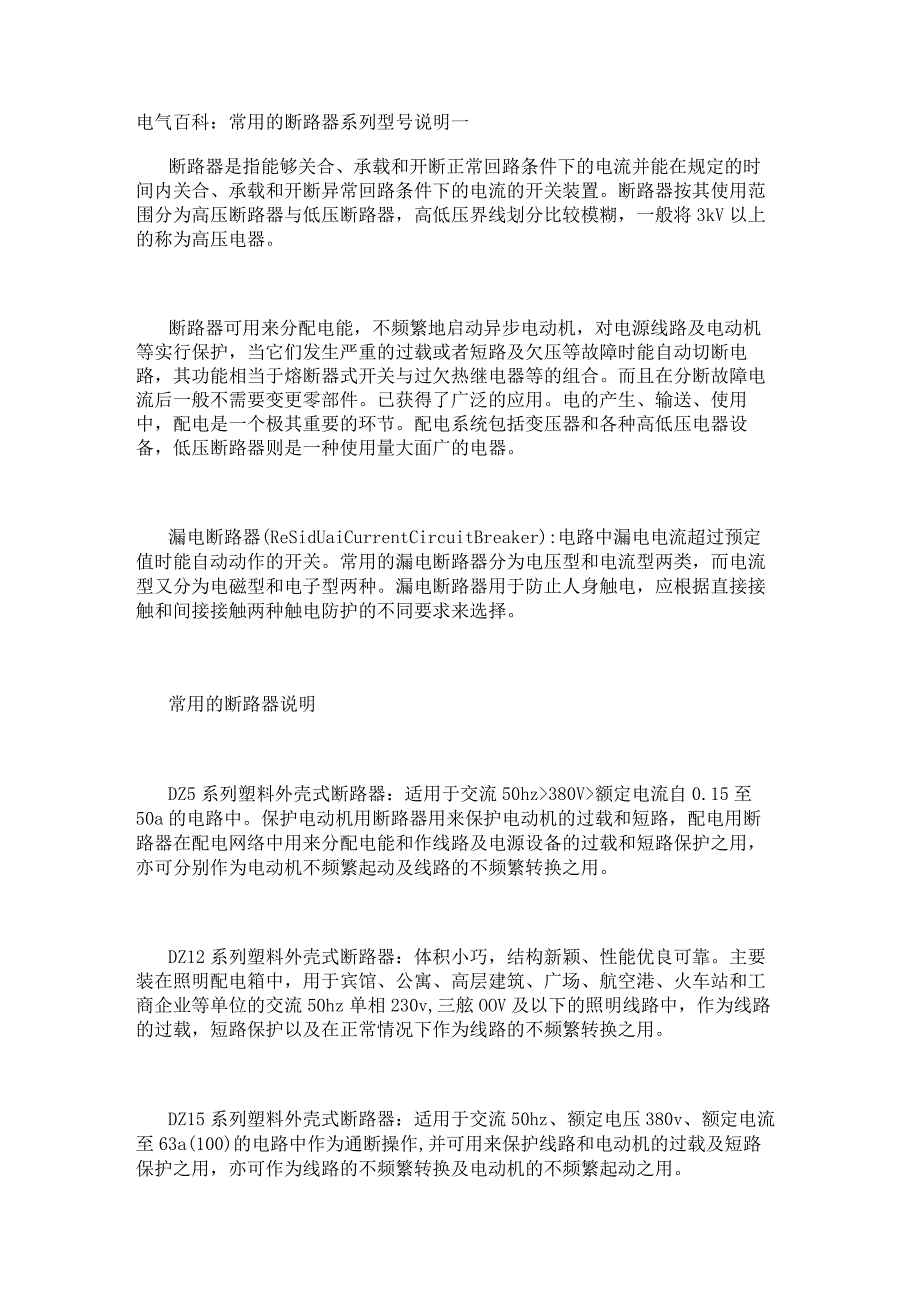

1、电气百科：常用的断路器系列型号说明一断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。已获得了广泛的应用。电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则
2、是一种使用量大面广的电器。漏电断路器(ReSidUaiCurrentCircuitBreaker):电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。漏电断路器用于防止人身触电，应根据直接接触和间接接触两种触电防护的不同要求来选择。常用的断路器说明DZ5系列塑料外壳式断路器：适用于交流50hz380V额定电流自0.15至50a的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。DZ12系列塑料外壳

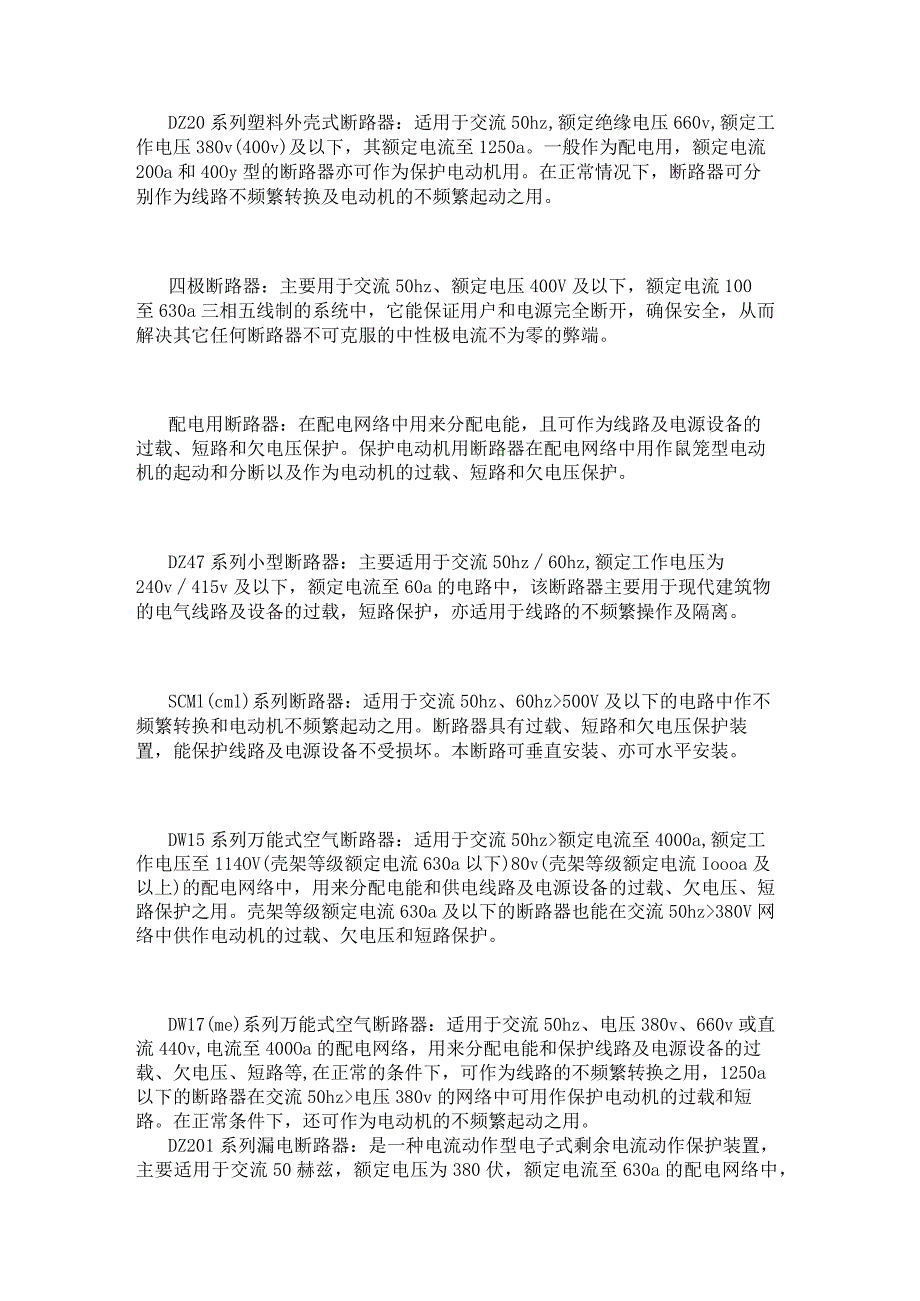

3、式断路器：体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v,三舷OOV及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。DZ15系列塑料外壳式断路器：适用于交流50hz、额定电压380v、额定电流至63a(100)的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。DZ20系列塑料外壳式断路器：适用于交流50hz,额定绝缘电压660v,额定工作电压380v(400v)及以下，其额定电流至1250a。
4、一般作为配电用，额定电流20Oa和40Oy型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。四极断路器：主要用于交流50hz、额定电压400V及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。配电用断路器：在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。DZ47系列小型断路器：主要适用于交流50hz60hz,额定工作电压为24
5、0v415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。SCMl(cml)系列断路器：适用于交流50hz、60hz500V及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。本断路可垂直安装、亦可水平安装。DW15系列万能式空气断路器：适用于交流50hz额定电流至4000a,额定工作电压至114OV(壳架等级额定电流630a以下)80v(壳架等级额定电流Ioooa及以上)的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳

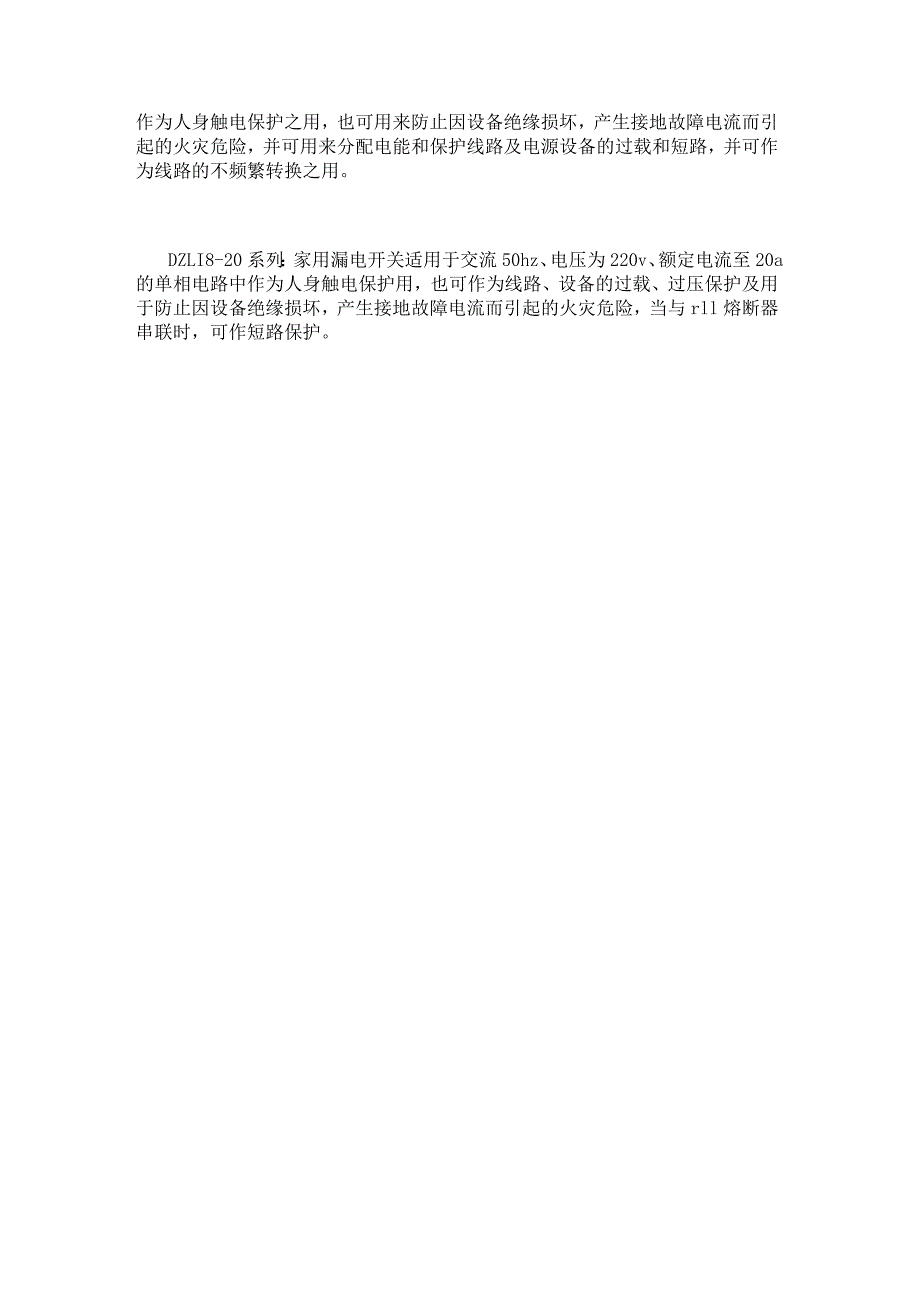

6、架等级额定电流630a及以下的断路器也能在交流50hz380V网络中供作电动机的过载、欠电压和短路保护。DW17(me)系列万能式空气断路器：适用于交流50hz、电压380v、660v或直流440v,电流至400Oa的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下，可作为线路的不频繁转换之用，1250a以下的断路器在交流50hz电压380v的网络中可用作保护电动机的过载和短路。在正常条件下，还可作为电动机的不频繁起动之用。DZ201系列漏电断路器：是一种电流动作型电子式剩余电流动作保护装置，主要适用于交流50赫兹，额定电压为380伏，额定电流至630a的配电网络中，作为人身触电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，并可作为线路的不频繁转换之用。DZLI8-20系列：家用漏电开关适用于交流50hz、电压为220v、额定电流至20a的单相电路中作为人身触电保护用，也可作为线路、设备的过载、过压保护及用于防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，当与rll熔断器串联时，可作短路保护。
