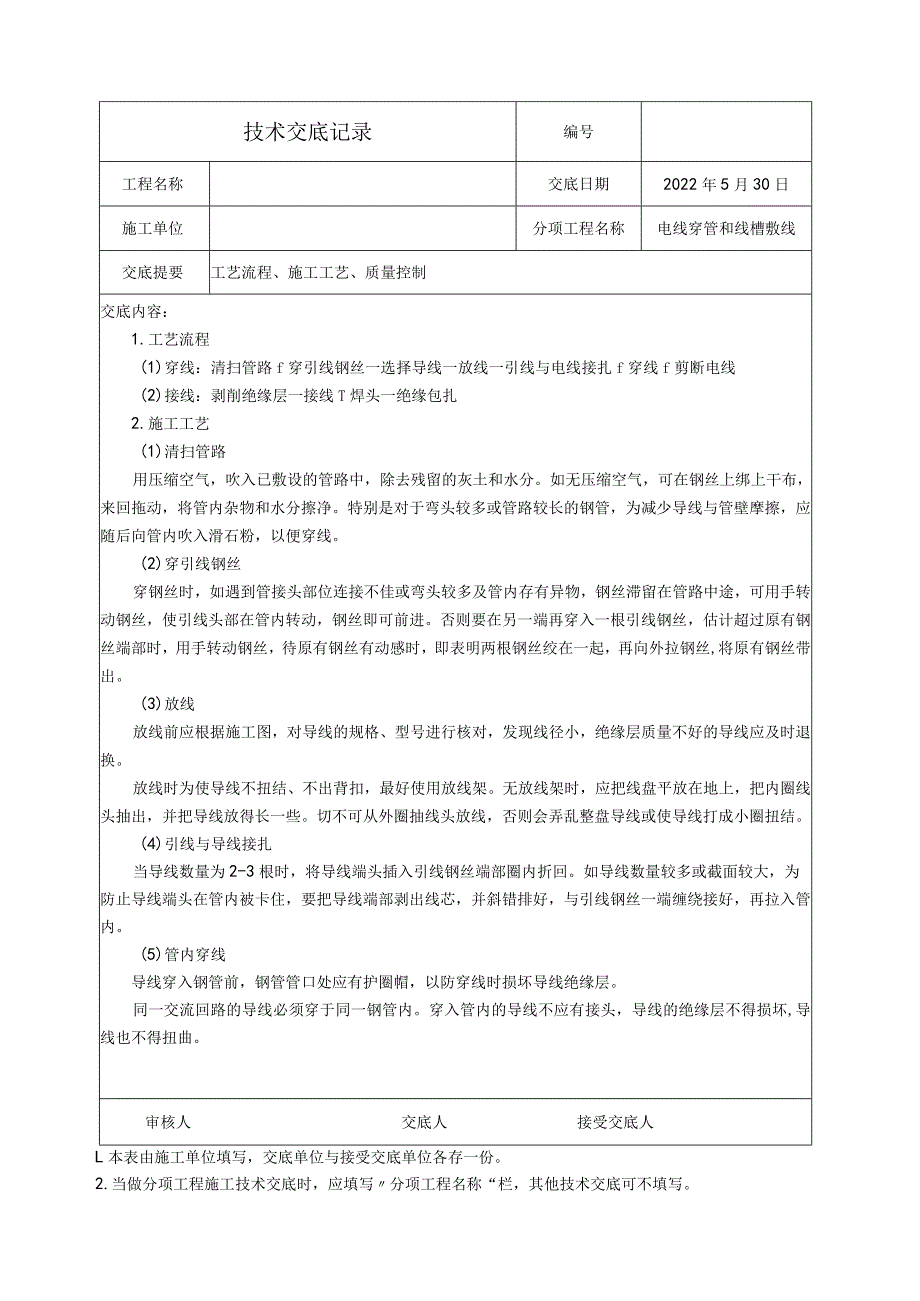

1、技术交底记录编号工程名称交底日期2022年5月30日施工单位分项工程名称电线穿管和线槽敷线交底提要工艺流程、施工工艺、质量控制交底内容：1.工艺流程(1)穿线：清扫管路f穿引线钢丝一选择导线一放线一引线与电线接扎f穿线f剪断电线(2)接线：剥削绝缘层一接线T焊头一绝缘包扎2.施工工艺(1)清扫管路用压缩空气，吹入已敷设的管路中，除去残留的灰土和水分。如无压缩空气，可在钢丝上绑上干布，来回拖动，将管内杂物和水分擦净。特别是对于弯头较多或管路较长的钢管，为减少导线与管壁摩擦，应随后向管内吹入滑石粉，以便穿线。(2)穿引线钢丝穿钢丝时，如遇到管接头部位连接不佳或弯头较多及管内存有异物，钢丝滞留在管路
2、中途，可用手转动钢丝，使引线头部在管内转动，钢丝即可前进。否则要在另一端再穿入一根引线钢丝，估计超过原有钢丝端部时，用手转动钢丝，待原有钢丝有动感时，即表明两根钢丝绞在一起，再向外拉钢丝,将原有钢丝带出。(3)放线放线前应根据施工图，对导线的规格、型号进行核对，发现线径小，绝缘层质量不好的导线应及时退换。放线时为使导线不扭结、不出背扣，最好使用放线架。无放线架时，应把线盘平放在地上，把内圈线头抽出，并把导线放得长一些。切不可从外圈抽线头放线，否则会弄乱整盘导线或使导线打成小圈扭结。(4)引线与导线接扎当导线数量为2-3根时，将导线端头插入引线钢丝端部圈内折回。如导线数量较多或截面较大，为防止导
3、线端头在管内被卡住，要把导线端部剥出线芯，并斜错排好，与引线钢丝一端缠绕接好，再拉入管内。(5)管内穿线导线穿入钢管前，钢管管口处应有护圈帽，以防穿线时损坏导线绝缘层。同一交流回路的导线必须穿于同一钢管内。穿入管内的导线不应有接头，导线的绝缘层不得损坏,导线也不得扭曲。审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写分项工程名称“栏，其他技术交底可不填写。技术交底记录编号工程名称交底日期2022年5月30日施工单位分项工程名称电线穿管和线槽敷线交底提要工艺流程、施工工艺、质量控制交底内容：两人穿线时，一人在一端拉钢丝引线，另一人
4、在一端把所有的电线紧捏成一束放入管内，二人动作应协调，并注意不使导线在管口处摩擦损坏绝缘层。当导线穿至中途需增加根数时，可把导线端头剥绝缘层或直接缠绕在其他电线上，继续向管内拉。(6)剪断电线导线穿好后，应按要求适当留出余量以便以后接线。接线盒、灯位盒、开关盒内留线长度出盒口不应小于0.15m；配电箱内留线长度为箱的半周长；出户线处导线预留长度为1.5m。但对于一些公用导线，在分支处可不剪断直接通过，只需在接线盒内留出一定余量，这样可省去后来接线中的不必要的接头。(7)导线连接导线连接应符合下列规定：割开导线的绝缘层时，不应损伤线芯。导线的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接
5、。截面为IOInm2及以下的单股铜芯线，截面为2.5mm2及以下的多股铜芯线与电气器具的端子可直接连接，但多股铜芯线的线芯应先拧紧挂锡后再连接。截面超过2.5三2的多股铜芯线的终端，应焊接或压接端子后，再与电气器具的端子连接。使用锡焊法连接铜芯导线时，焊锡应灌得饱满，不得使用酸性焊剂。(8)绝缘包扎导线连接后,要包扎绝缘带,恢复线路绝缘。在包扎绝缘带前，应先检查导线连接处，是否不伤线芯，连接紧密，及是否存有毛刺，有毛刺必须先修平。绝缘带应从完好的绝缘层上包起，先裹入1-2个绝缘带的带幅宽度，开始包扎，在包扎过程中应尽可能的收紧绝缘带，直线路接头时，最后在绝缘层上缠包1-2圈，再进行回缠。还要注

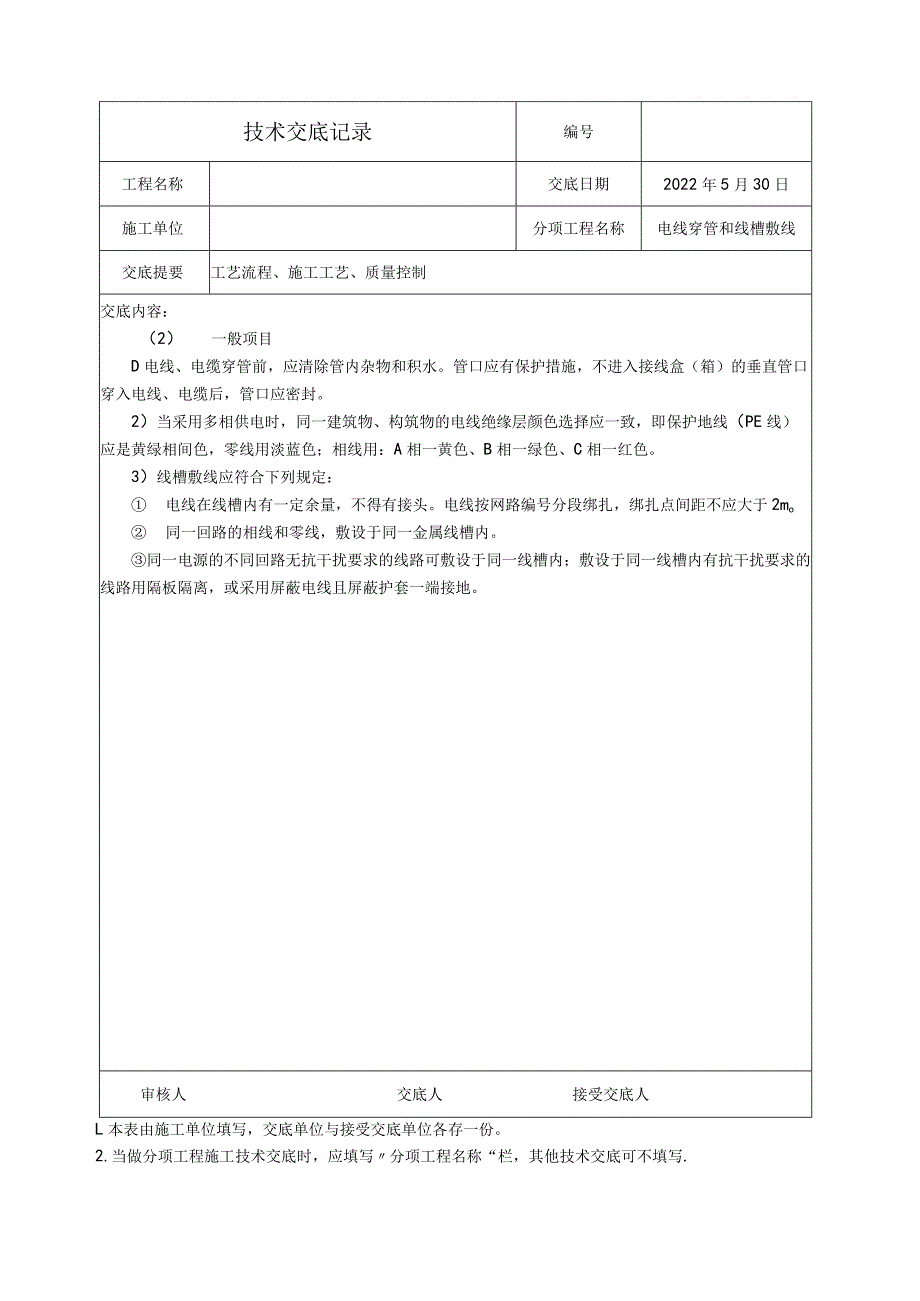

6、意绝缘带的起始端不能露在外部，终了端应再反方向包扎2-3回，防止松散。连接线中部应多包扎1-2层，使之包扎完的形状呈枣核形。3.质量控制(1)主控项目D三相或单相的交流单芯电缆，不得单独穿于钢导管内。2)不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流Pl路的电线应穿于同一金属导管内，且管内电线不得有接头。审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写分项工程名称“栏，其他技术交底可不填写。技术交底记录编号工程名称交底日期2022年5月30日施工单位分项工程名称电线穿管和线槽敷线交底提要工艺流程、施工工艺
