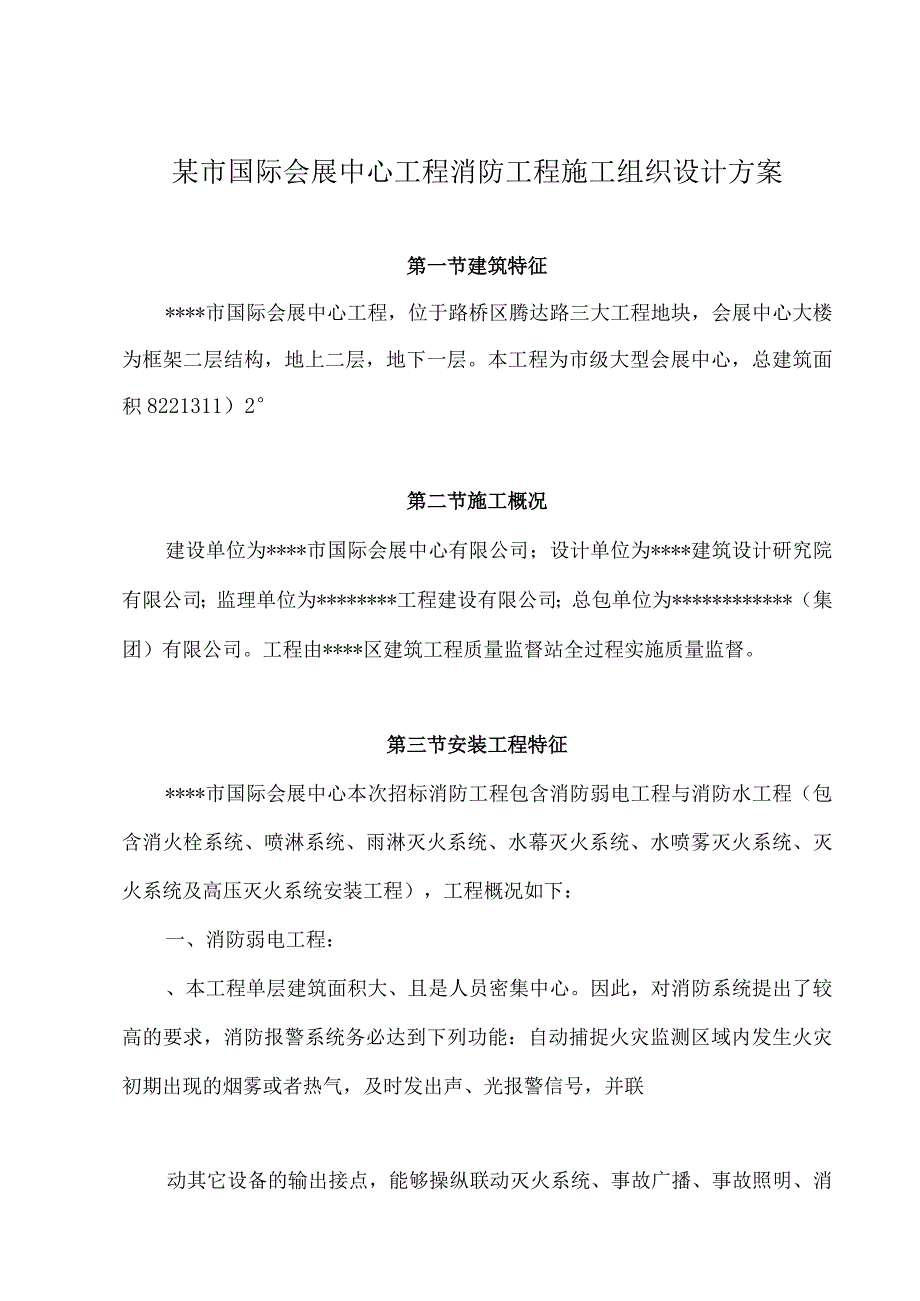

1、某市国际会展中心工程消防工程施工组织设计方案第一节建筑特征*市国际会展中心工程,位于路桥区腾达路三大工程地块,会展中心大楼为框架二层结构,地上二层,地下一层。本工程为市级大型会展中心,总建筑面积8221311)2第二节施工概况建设单位为*市国际会展中心有限公司;设计单位为*建筑设计研究院有限公司;监理单位为*工程建设有限公司;总包单位为*(集团)有限公司。工程由*区建筑工程质量监督站全过程实施质量监督。第三节安装工程特征*市国际会展中心本次招标消防工程包含消防弱电工程与消防水工程(包含消火栓系统、喷淋系统、雨淋灭火系统、水幕灭火系统、水喷雾灭火系统、灭火系统及高压灭火系统安装工程),工程概况如

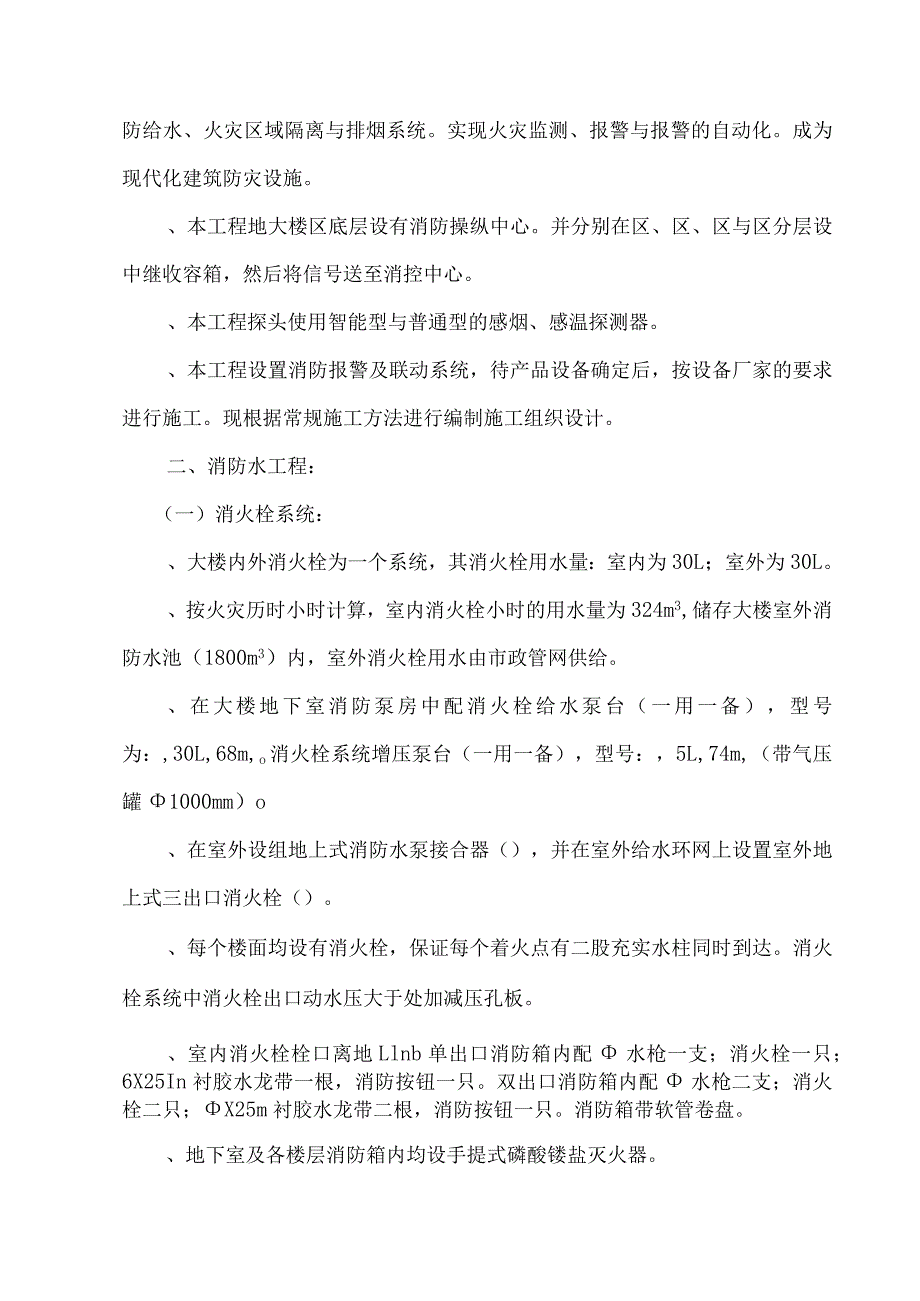

2、下:一、消防弱电工程:、本工程单层建筑面积大、且是人员密集中心。因此,对消防系统提出了较高的要求,消防报警系统务必达到下列功能:自动捕捉火灾监测区域内发生火灾初期出现的烟雾或者热气,及时发出声、光报警信号,并联动其它设备的输出接点,能够操纵联动灭火系统、事故广播、事故照明、消防给水、火灾区域隔离与排烟系统。实现火灾监测、报警与报警的自动化。成为现代化建筑防灾设施。、本工程地大楼区底层设有消防操纵中心。并分别在区、区、区与区分层设中继收容箱,然后将信号送至消控中心。、本工程探头使用智能型与普通型的感烟、感温探测器。、本工程设置消防报警及联动系统,待产品设备确定后,按设备厂家的要求进行施工。现根据

3、常规施工方法进行编制施工组织设计。二、消防水工程:(一)消火栓系统:、大楼内外消火栓为一个系统,其消火栓用水量:室内为30L;室外为30L。、按火灾历时小时计算,室内消火栓小时的用水量为324m3,储存大楼室外消防水池(1800m3)内,室外消火栓用水由市政管网供给。、在大楼地下室消防泵房中配消火栓给水泵台(一用一备),型号为:,30L,68m,o消火栓系统增压泵台(一用一备),型号:,5L,74m,(带气压罐1000mm)o、在室外设组地上式消防水泵接合器(),并在室外给水环网上设置室外地上式三出口消火栓()。、每个楼面均设有消火栓,保证每个着火点有二股充实水柱同时到达。消火栓系统中消火栓出

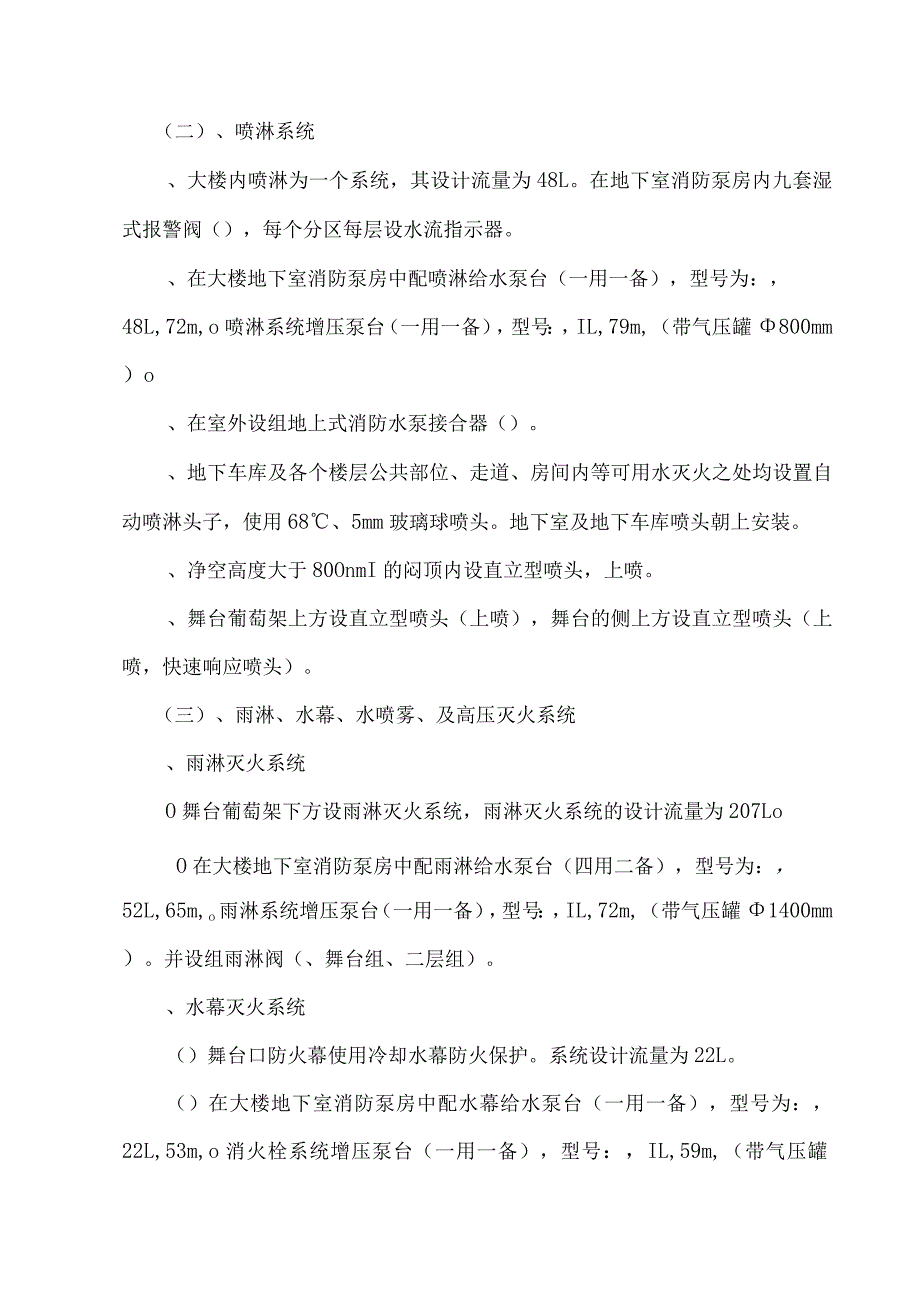

4、口动水压大于处加减压孔板。、室内消火栓栓口离地Llnb单出口消防箱内配水枪一支;消火栓一只;6X25In衬胶水龙带一根,消防按钮一只。双出口消防箱内配水枪二支;消火栓二只;X25m衬胶水龙带二根,消防按钮一只。消防箱带软管卷盘。、地下室及各楼层消防箱内均设手提式磷酸镂盐灭火器。(二)、喷淋系统、大楼内喷淋为一个系统,其设计流量为48L。在地下室消防泵房内九套湿式报警阀(),每个分区每层设水流指示器。、在大楼地下室消防泵房中配喷淋给水泵台(一用一备),型号为:,48L,72m,o喷淋系统增压泵台(一用一备),型号:,IL,79m,(带气压罐800mm)o、在室外设组地上式消防水泵接合器()。、地

5、下车库及各个楼层公共部位、走道、房间内等可用水灭火之处均设置自动喷淋头子,使用68、5mm玻璃球喷头。地下室及地下车库喷头朝上安装。、净空高度大于80OnmI的闷顶内设直立型喷头,上喷。、舞台葡萄架上方设直立型喷头(上喷),舞台的侧上方设直立型喷头(上喷,快速响应喷头)。(三)、雨淋、水幕、水喷雾、及高压灭火系统、雨淋灭火系统O舞台葡萄架下方设雨淋灭火系统,雨淋灭火系统的设计流量为207LoO在大楼地下室消防泵房中配雨淋给水泵台(四用二备),型号为:,52L,65m,o雨淋系统增压泵台(一用一备),型号:,IL,72m,(带气压罐1400mm)。并设组雨淋阀(、舞台组、二层组)。、水幕灭火系统

6、()舞台口防火幕使用冷却水幕防火保护。系统设计流量为22L。()在大楼地下室消防泵房中配水幕给水泵台(一用一备),型号为:,22L,53m,o消火栓系统增压泵台(一用一备),型号:,IL,59m,(带气压罐1400mm)。并设组雨淋阀()。、水喷雾灭火系统()地下室燃气漠化锂机组室设水喷雾灭火系统,喷头工作压力不小于,设计喷雾强度为15LO水喷雾灭火系统与喷淋灭火系统共用给水泵。并设组雨淋阀()。、灭火系统:地下室电话、计算机中心,底层安保消防中心设气体灭火系统。设计浓度为。、高压灭火系统:地下室高、低压配电室,变压器室设高压灭火系统,为全淹没式。设计浓度为。、雨淋、水幕、水喷雾、及高压灭火系

7、统待业主确定专业厂商后再施工。(四)管材及保温、室内消火栓、喷淋、雨淋、水幕管道管材及连接方式:管径时使用镀锌钢管,丝扣连接;管径时使用无缝钢管热镀锌防腐,机械沟槽连接。、明露消防管道使用橡塑保温管保温,保温厚度30mm,材料密度45kgo第四节施工有利条件一、雄厚的技术力量本公司具有消防一级施工资质,有一支具有较强施工实力的施工队伍,安装技术工人的施工年限均在八年以上。高级工程师、工程师、助理工程师及技师等各类技术人员多人,安装一级项目经理人,消防项目经理人。二、丰富的综合楼消防工程施工经验、最近二年曾完成类似的消防安装工程,对安装技术的要点领会较深,具备一定的施工经验。、近期本公司大型工程

8、已趋尾声,能集中财力、人力、物力精心组织、精心施工。第四节工程质量目标质量目标:确保工程质量达到合格等级标准。第二章施工组织设计的编制根据施工组织设计编制根据一、建设单位投标通知书与招标文件及答疑纪要。二、上海建筑设计研究院设计的消防工程施工图。三、有关施工及验收规范与文件。、建筑给排水及采暖工程施工质量及验收规范(一)、电气安装工程及下列配线工程施工及验收规范(一)、电气装置安装工程低压电器施工及验收规范(一)、电气装置安装工程电力变压器、滤波电抗器、互感器施工及验收规范()、电气装置安装工程母线装置施工及验收规范(一)、电气装置安装工程电缆线路施工及验收规范(一)、电气装置安装工程接地装置

9、施工及验收规范(一)、电气装置安装工程旋转电机施工及验收规范(一)、电气装置安装工程盘、柜及二次回路结线施工及验收规范(一)、火灾自动报警系统施工及验收规范()、自动喷水灭火系统施工及验收规范()、水喷雾灭火系统设计规范O、气体灭火系统施工及验收规范()、机械设备安装工程施工及验收通用规范(一)、建筑工程施工质量验收统一标准O、建筑采暖卫生工程质量检验及评定标准O、建筑电气工程质量检验及评定标准O、施工现场临时用电安全技术规程()、工程建设标准强制性条文一房屋建筑部分建设部、建筑施工安全检查标准(一)、浙江省、*市有关建筑施工规程、安全、消防、质量等文件。、浙江省建筑设备安装工程提高质量的若干

10、意见(安装条)。、有关产品的技术标准与技术说明书。、我公司有关施工质量、安全生产、技术管理、文明现场等有关文件。第三章施工方案本消防工程涉及水、电与设备安装,根据国家的有关标准、规程与规定与以往施工经验,有关该工程的消防管道、消防电气、设备安装工程的施工方案分述如下:第一节消防管道安装一、管道安装根据设计要求,本工程消防管道管径五时使用镀锌钢管,丝扣连接;管径时使用无缝钢管热镀锌防腐,机械沟槽连接。管道安装应执行建筑给排水及采暖工程施工质量及验收规范()、自动喷水灭火系统施工及验收规范()等有关施工规范与规定,具体施工方法如下:(一)材料、设备要求、本工程消防管道使用镀锌钢管与无缝钢管。在施工

11、过程中,各类钢材、管材、管件及附件等在进场后安装前应认真检查、检验,务必符合国家有关规范、部颁标准或者消防监督部门的规定与要求,并有产品出厂质量证明书或者产品合格证。、各类管材管壁厚度应符合设计要求,管材平直、镀锌层均匀,无锈蚀、无飞刺。各类连接管件不得有砂眼、裂纹、偏扣、舌L扣、丝扣不全、角度不准等现象。、各类阀门的外观要规矩无损伤、阀体严密性好,阀杆不得弯曲,安装前应按设计或者施工规范要求进行严密性试验。、石棉橡胶垫、油麻、线麻、生料带、电焊条、防腐涂料等质量都务必符合设计及规范要求。、设备及附件的规格、型号、尺寸、质量务必符合设计要求。产品说明书、合格证等质量文件齐全。(一)要紧机具、机

12、具:套丝机、砂轮锯、弯管机、砂轮机、电焊机、台钻、电锤、电钻、电动试压泵等。、工具:套丝板、圆丝板、管子钳、链条钳、硬板手、活板手、手锯、手锤、大锤、塞子、螺丝板、压力案、压力钳、改锤、气焊工具等。、量具:水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。(三)作业条件、根据施工方案安排好适当的现场工作场地、工作棚、料具库。在管道层、地下室、地沟内操作时,应配备低压安全照明灯。、配合土建施工进度做好各项预留洞、管槽及预埋套管。稳固各类型钢支、吊架。浇注楼板孔洞、堵抹墙洞工作应在土建装修工作开始前完成。、在各项预制加工项目进行前,要根据安装测绘草图及材料计划,将需用材料、设施的规格、型号、质量、数

13、量确认合格并准备齐全、运到现场。(四)工艺流程、安装准备()认真熟悉施工图纸、施工方案、技术及安全交底的具体措施。()核对有关专业图纸,查看各类管道的坐标、标高是否有交叉或者排列位置不当,及时与有关人员研究解决、办理变更手续。()合理安排施工顺序,避免工种交叉作业干扰,影响施工。、预留孔及预埋铁件()在混凝土楼板、梁、墙上预留孔、洞、槽与预埋铁件时,应有专人按设计图纸将管道及设备的位置、标高尺寸测定,标好孔洞的部位,将预制的模盒、预埋铁件在绑扎钢筋前按标记固定好,盒内满塞纸团等物。在浇注混凝土过程中应有专人配合校对、看管模盒及埋件,以免移位。O凡属预制墙板楼板需要剔孔洞的,务必在抹灰前剔凿,其

14、直径与管外径的间隙不得超过30mm,遇有剔混凝土空心楼板或者断钢筋,务必预先征得有关部门的同意及采取相应的补救措施后,方可剔凿。()在外砖内模与外挂板内模工程中,对个别无法预留的孔洞,应在大模板拆除后及时进行剔凿。O用电锤或者手锤、鎏子剔凿孔洞时,用力要适度,严禁用大锤操作。O预留孔应配合土建进行,其尺寸如设计无要求时应按表3.1.1的规定执行。预留孔洞尺寸()表3.1.1项次管径O明管暗管管道名称留孔尺寸墙槽尺寸长X宽宽X深单根采暖或者给水立管XXXXXX单根排水立管XXX二根采暖或者给水立管XX一根给水立管与i根排水立管XXXX二根给水立管与一根排水立管XXXX给水支管或者散热器支管XXXX排水支管XX采暖或者排水主干管XX给水引入管X排水排出管穿基础X(管径)X(管径)、管道预制加工(1)管道丝扣连接)断管:根据现场测绘草图,在选好的管材上画线,按线断管:用砂轮锯断管,应将管材放在砂轮锯卡钳上,对准画线卡牢进行断管。断管时压手柄用力要均匀,不可用力过猛,断管后要将管口断面的管膜、毛刺清除干净。用手工锯断管,应将管材固定在压力案的压力钳内,将锯条对准画线,双手拉锯,锯条要保持与管材的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不得扭断或者折断,以防管口断面变形。)套丝:将断好的管材,按管径尺寸
