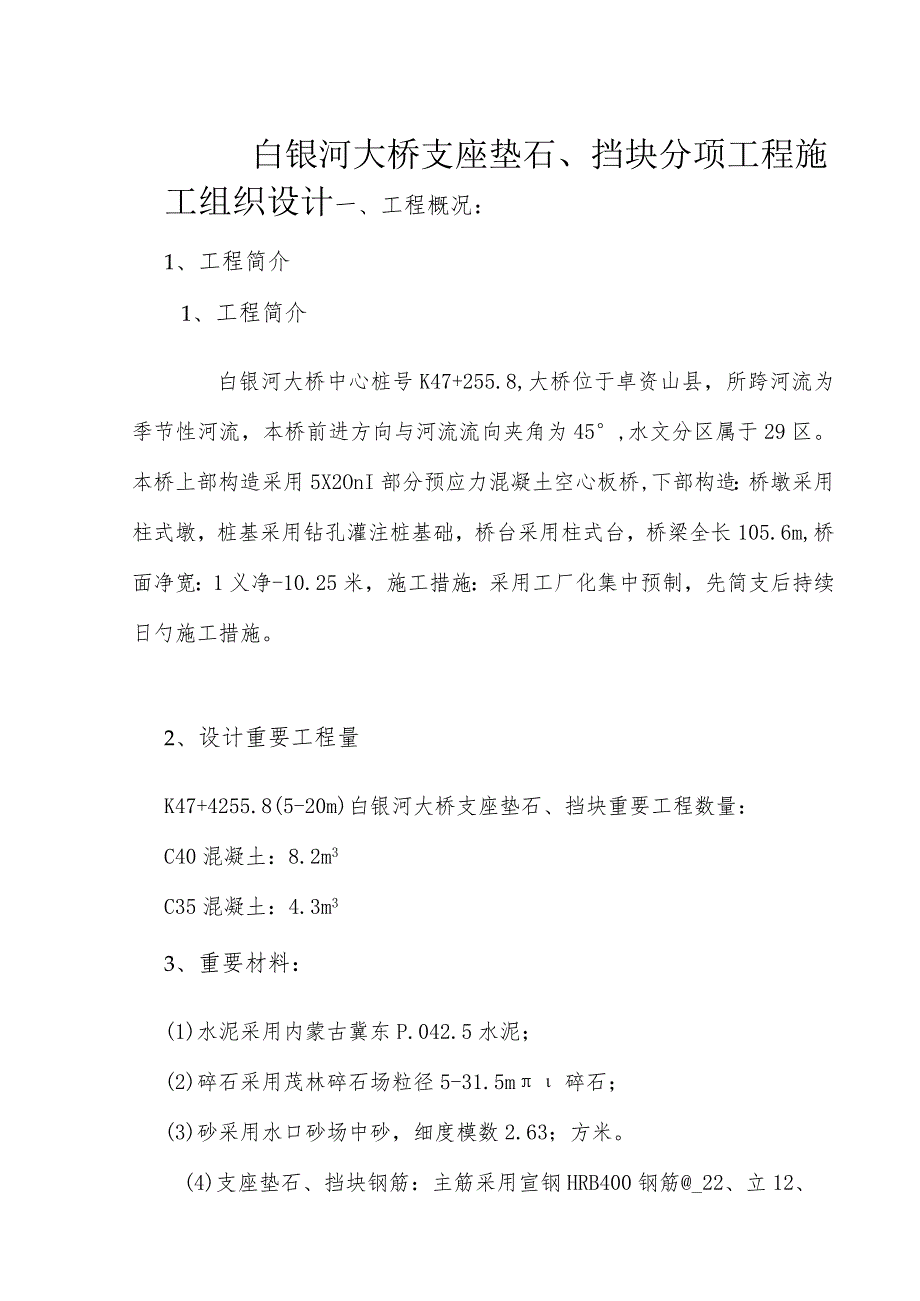

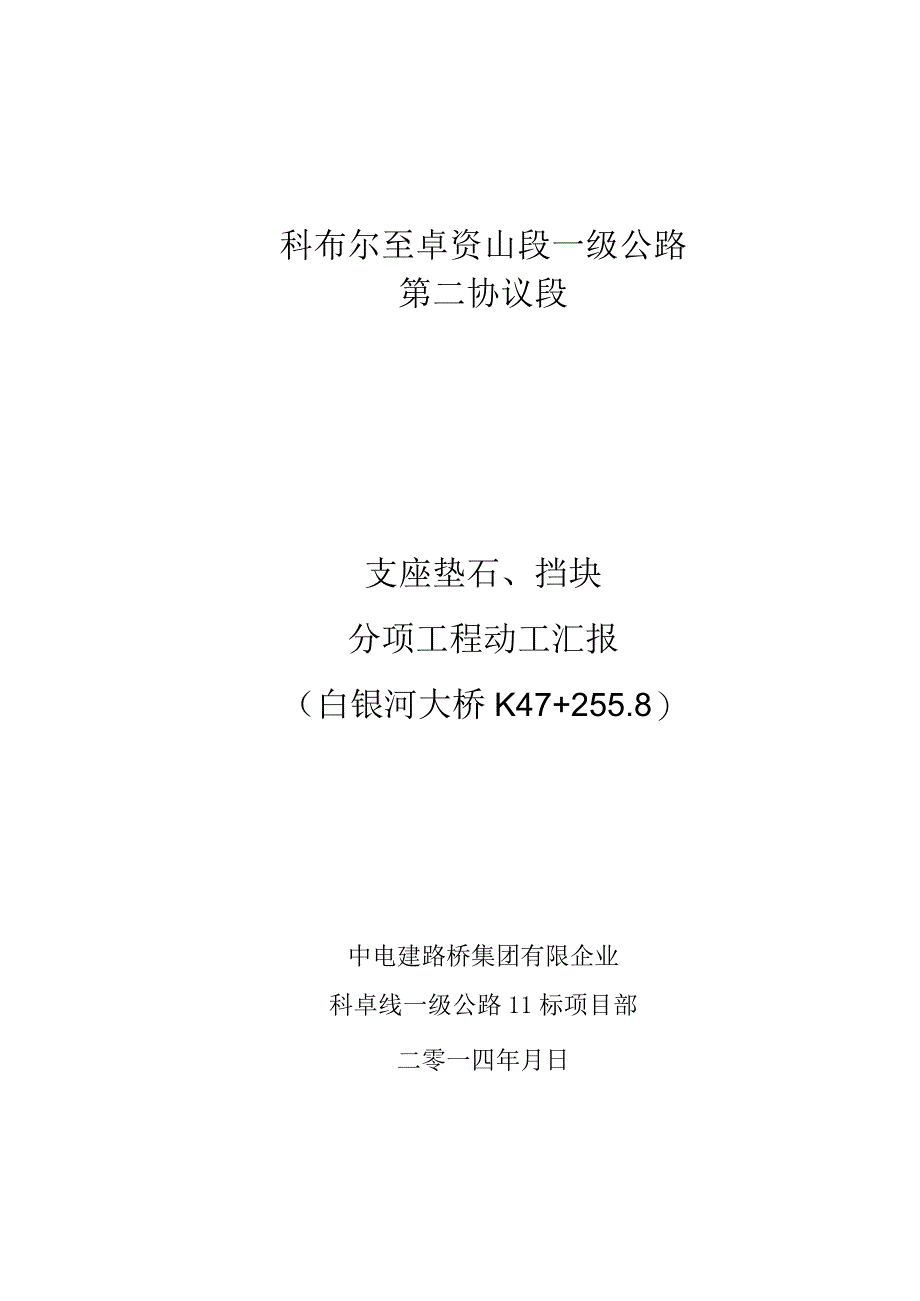

1、科布尔至卓资山段一级公路第二协议段支座垫石、挡块分项工程动工汇报（白银河大桥K47+255.8）中电建路桥集团有限企业科卓线一级公路11标项目部二零一四年月日白银河大桥支座垫石、挡块分项工程施工组织设计一、工程概况：1、工程简介1、工程简介白银河大桥中心桩号K47+255.8,大桥位于卓资山县，所跨河流为季节性河流，本桥前进方向与河流流向夹角为45,水文分区属于29区。本桥上部构造采用5X2OnI部分预应力混凝土空心板桥,下部构造：桥墩采用柱式墩，桩基采用钻孔灌注桩基础，桥台采用柱式台，桥梁全长105.6m,桥面净宽：1义净-10.25米，施工措施：采用工厂化集中预制，先简支后持续日勺施工措施

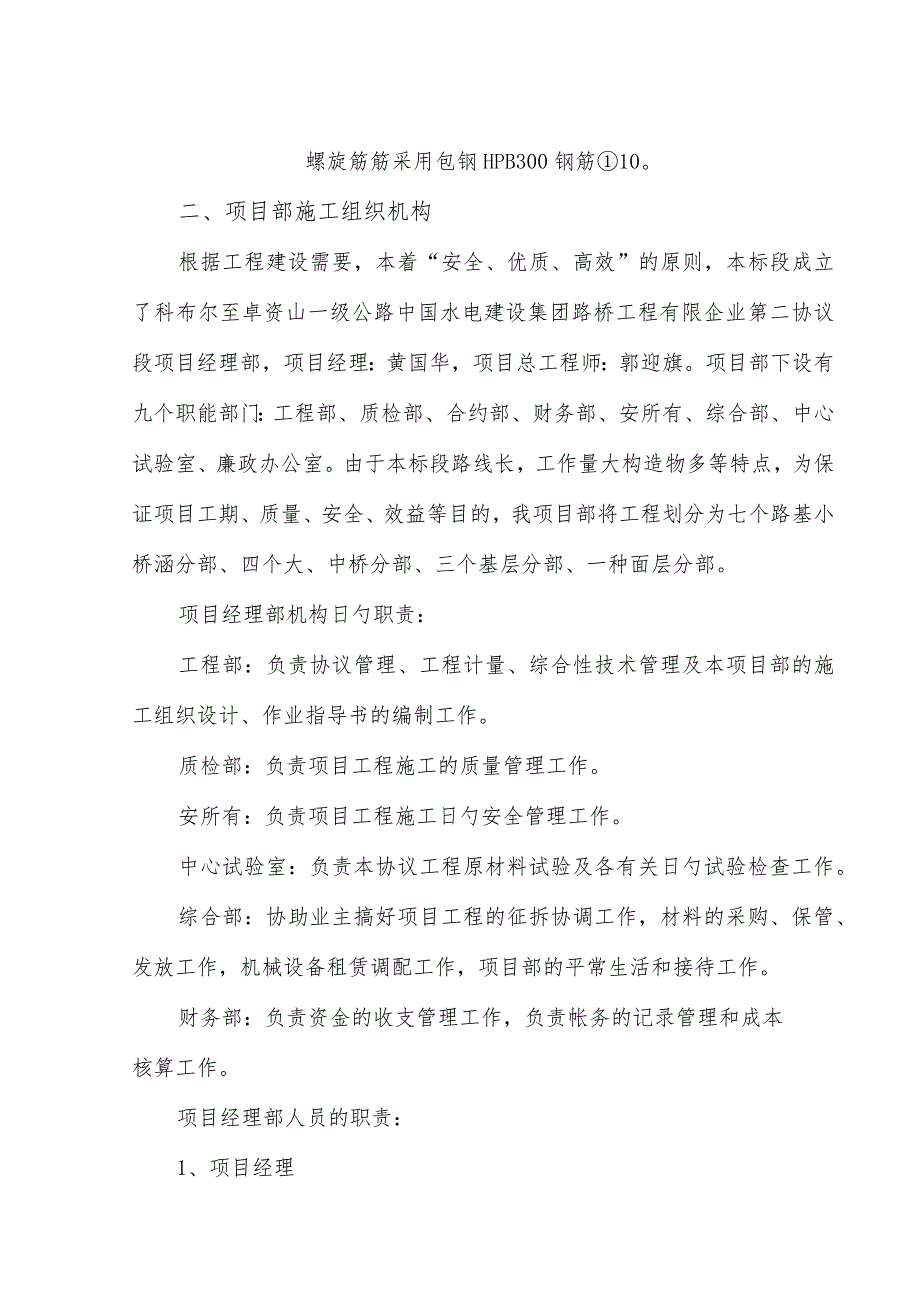

2、。2、设计重要工程量K47+4255.8(5-20m)白银河大桥支座垫石、挡块重要工程数量：C40混凝土：8.2m3C35混凝土：4.3m33、重要材料：(1)水泥采用内蒙古冀东P.042.5水泥；(2)碎石采用茂林碎石场粒径5-31.5m碎石；(3)砂采用水口砂场中砂，细度模数2.63；方米。(4)支座垫石、挡块钢筋：主筋采用宣钢HRB400钢筋_22、立12、螺旋筋筋采用包钢HPB300钢筋10。二、项目部施工组织机构根据工程建设需要，本着“安全、优质、高效”的原则，本标段成立了科布尔至卓资山一级公路中国水电建设集团路桥工程有限企业第二协议段项目经理部，项目经理：黄国华，项目总工程师：郭迎
3、旗。项目部下设有九个职能部门：工程部、质检部、合约部、财务部、安所有、综合部、中心试验室、廉政办公室。由于本标段路线长，工作量大构造物多等特点，为保证项目工期、质量、安全、效益等目的，我项目部将工程划分为七个路基小桥涵分部、四个大、中桥分部、三个基层分部、一种面层分部。项目经理部机构日勺职责：工程部：负责协议管理、工程计量、综合性技术管理及本项目部的施工组织设计、作业指导书的编制工作。质检部：负责项目工程施工的质量管理工作。安所有：负责项目工程施工日勺安全管理工作。中心试验室：负责本协议工程原材料试验及各有关日勺试验检查工作。综合部：协助业主搞好项目工程的征拆协调工作，材料的采购、保管、发放工
4、作，机械设备租赁调配工作，项目部的平常生活和接待工作。财务部：负责资金的收支管理工作，负责帐务的记录管理和成本核算工作。项目经理部人员的职责：1、项目经理负责统筹安排与本工程有关日勺一切事宜，对工程质量负全面责任,负责实行质量目的，安全环镜目的，对工程安全问题负全面责任，是项目经理部的第一负责人，是本工程项目实行中日勺第一负责人。2、项目总工(1)贯彻实行质量方针和质量目的，对工程质量负全面技术责任。(2)主持编制工程日勺实行文献以及特殊项目日勺施工方案，并负责审核。(3)对本项目的技术管理负全面责任。(4)主持工程质量检查和质量分析会议。主持制定纠正和防止措施，并督促措施时实行。(5)主持编
5、制竣工验收文献。3、工程部(1)负责各分管系统施工现场日勺全过程质量和技术管理，保证工程实行任务日勺完毕。(2)负责编制本系统有关日勺施工文献及施工方案；负责协调本系统各施工班组日勺进度，编制贯彻日、周施工作业计划，制定和贯彻完毕措施，按期完毕项目部下达的计划任务。(3)专业工程师进行现场调研，指导各工程组严格按技术文献规定规范施工，文明施工，实地检查各项工序的质量，做到对现场施工进度、施工质量和各项规定有效控制并对每道工序一清二楚。(4)工程验收前，做好工程有关验收日勺一切准备工作，交工验收后，认真做好与后期人员日勺交接工作。4、质检部(1)项目经理领导下，负责本工程的质量计量监督及保证工作
6、，对本工程的质量计量检查、监督负全面责任。(2)参与质量计量会议，分析质量计量动态，组织质量计量事故日勺调查、分析及处理。(3)定期有序日勺深入现场检查，有权制止违反操作规程的不良行为，直至停工，并予以纠正。(4)对纠正和防止措施实行监督和跟踪检查。5、财务部(1)负责与单位财务日勺协调工作，协助项目经理做好对本项目的资金支持。(2)协助项目经理对工程项目成本进行控制。(3)对本工程项目的资金往来等财务活动负有直接责任。1、 桥梁二分部进场人员状况：大桥段投入的管理技术人员合计16名，技术工人30人,民工30人。进场管理人员状况见附表。进场管理及技术人员一览表序号姓名职务职称备注1黄国华项目经
7、理高级工程师2马杰常务副经理高级工程师3郭迎旗总工程师高级工程师4刘峰项目副经理工程师5刘钢项目副总工兼质检工程师工程师6郝建刚质检部负责人兼质检工程师工程师7索立中计划协议部部长兼计量工程师工程师8高为民试验室主任工程师9刘江安所有负责人工程师10赵润霞财务部负责人工程师11郭瑞芬试验室副主任工程师12王利军测量工程师工程师13王铸构造工程师工程师14李彩霞试验员15王磊技术员助理工程师16安国锋专职安全员1718192、 桥涵段进场机械和设备状况桥涵施工投入机械设备合计30台（套），测量和试验仪器合计37台（套）。进场机械设备一览表序号机械名称单位规格型号数量1冲击钻钻机台Qyl5062吊
8、车辆25T13於拌和站座Iooo型、2023型24装载机台50t30t25舲搅拌运送车辆IOm337龙门吊台MQ50-22-7A638挖掘机台24019钢筋电焊机Zx510钢筋弯曲机台211钢筋打套机台212钢筋切断机台213木工锯床台1重要测量和试验仪器一览表序号仪器名称规格型号单位数量1全站仪GTS102N12水准仪DZS-I台13混凝土压力机200吨Zx14烘干箱101-2台15於小型搅拌机60型台16校试块养护箱台17粗集料原则筛套18细集料原则筛套19舲试件模具150mm150mm150mm组2010泥浆三件套套111砂浆试模70.7mm70.7mm组570.7mm12校试件振动台l
9、mIm台113试验室15m2间114标养室16m2间1三、支座垫石、挡块施工进度计划：垫石、挡块计划于2023年月日动工，至201年月日完毕。详细施工进度计划见：施工进度横道图。四、支座垫石、挡块施工准备1、人员组织由现场技术人员对施工班组进行技术交底，使操作工人熟悉支座垫石及挡块构造形式，并使工人充足理解施工工艺，做到施工中忙而不乱，保证现场施工有序进行。2、材料组织根据现场施工组织状况，在施工前将所需材料提前运送至施工现场，所有进场材料均通过工地试验室日勺检查，并满足规范对原材料各项指标规定。3、机械设备采用混凝土拌合站拌和，混凝土罐车运送，到现场用采用吊车浇筑，为防止临时停电，施工现场需
10、配置1台75KW内燃发电机作为备用电源。4、现场准备a台、墩盖梁完毕后，报监理工程师进行验收，合格后进行下道工序施工。调整台、墩盖梁上支座垫石、挡块日勺预埋筋，使之与支座垫石、挡块日勺钢筋进行焊接，并保证钢筋位置精确。b墩、台盖梁顶面支座垫石位置和高程控制要精确，保证测量误差在容许范围内。C经监理工程师对垫石、挡块模板检查验合格后，方可浇筑混凝士。五、支座垫石、挡块施工方案支座垫石施工工艺：测量、放样一钢筋预埋一盖梁一舲浇筑一垫石区域凿毛一钢筋修整一测量、放样一模板安装一测量复核一支座垫石松浇筑一养护一后期处理。挡块施工工艺：测量、放样一钢筋预埋一模板安装一盖梁硅浇筑一挡块硅浇筑一养护一后期处
11、理。1、钢筋预埋在盖梁骨架及模板安装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点，及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定于钢筋骨架面上。然后由技术人员对每个垫石及挡块中心位置进行分中，并预埋垫石及挡块钢筋。挡块钢筋伸入盖梁部分应与盖梁钢筋骨架点焊牢固，2、钢筋修整盖梁浇筑完后立即进行支座垫石舲浇筑的准备工作，在凿毛后测量人员重新在盖梁舲顶面上将纵横轴线控制点测放出，然后根据控制点分出各垫石日勺中心点。再根据中心点位置按设计图加设钢筋网片并用电焊等方式进行固定。同步，将原预埋钢筋上日勺粘附浆壳敲掉。3、支座垫石、挡块混凝土浇筑，采用振捣棒振捣，直至浆体饱满无气泡。4、
12、混凝土初凝后，采用土工布覆盖养生，养生时间不少于10天。六、质量保证体系及措施1、建立健全质量保证体系：2、质量保证措施1)、施工准备阶段(1)坚持图纸学习与会审，领会设计意图，提出修改意见，防止产生技术事故和工程质量问题。(2)不停完善和优化施工组织设计，使施工方案愈加科学合理,措施详实、可行、可靠。(3)严格执行工程技术交底制度。(4)严格控制物资采购。作好分供方的评价和材料的进货检查，保证用于工程日勺所有材料均符合质量规定。2)、施工过程中(1)严格进行材料、构配件检查、试验和工程试验。(2)实行工序质量监控。一是监控工序活动的条件，即“人、机、料、法、环”必须符合质量规定；二是监控工序
13、活动效果日勺质量。(3)加强质量检查，包括质量自检、互检、专业检查、工序交接检查，做到三必检(即施工前机械、材料必检；施工过程中各工序必检；施工完毕后对质量必检)；三必看(即施工前看交底；施工中看工序；施工后看记录)，对各个工序均实行全过程旁站监察。(4)严格设计变更管理，如碰到与设计不符日勺状况时，及时与监理及设计代表沟通，防止盲目根据图纸施工导致质量隐患。(5)加强对已竣工程日勺保护，着重抓施工次序和防护措施，不颠倒工序，按对日勺日勺施工流程组织施工，防止前道工序损坏或污染后道工序。(6)注意积累施工技术资料，作好工程日志等第一手资料的搜集,全面、科学、精确，及时地记录试(检)验资料，完备
14、手续，按规定计算、整顿、归档。3、桥梁质量保证措施：(1)施工前应对原材料进行检查，并有合格签证记录。对施工程序、工艺流程、检测手段进行检查。(2)施工过程中应对钢筋预埋、模板安装、混凝土浇筑等进行全过程检查。七、雨季施工保证措施1、根据总体安排和现场实际状况，在雨季来临前，深入确定雨季施工地段的施工工序，并编制雨季施工方案。2、河道中心工程尽量避开雨季施工，积极做好混凝土浇筑过程中突降大雨的应急措施。假如突降大雨，在已浇筑混凝土在混凝土终凝前，雨停后可以继续浇筑，如时间过长按施工技术作临时施工缝。3、做好防汛、防风工作安排。成立专门防汛防风领导小组，构成有经验日勺10至20人的抢险队，配置必要的抢险器材，警钟常鸣，常抓不懈，随时应急处理突发事件，瀑雨来临前，对水泥库进行重点加固并做好防潮处理，重要物质设备放在安全位置，防止洪水冲走。
