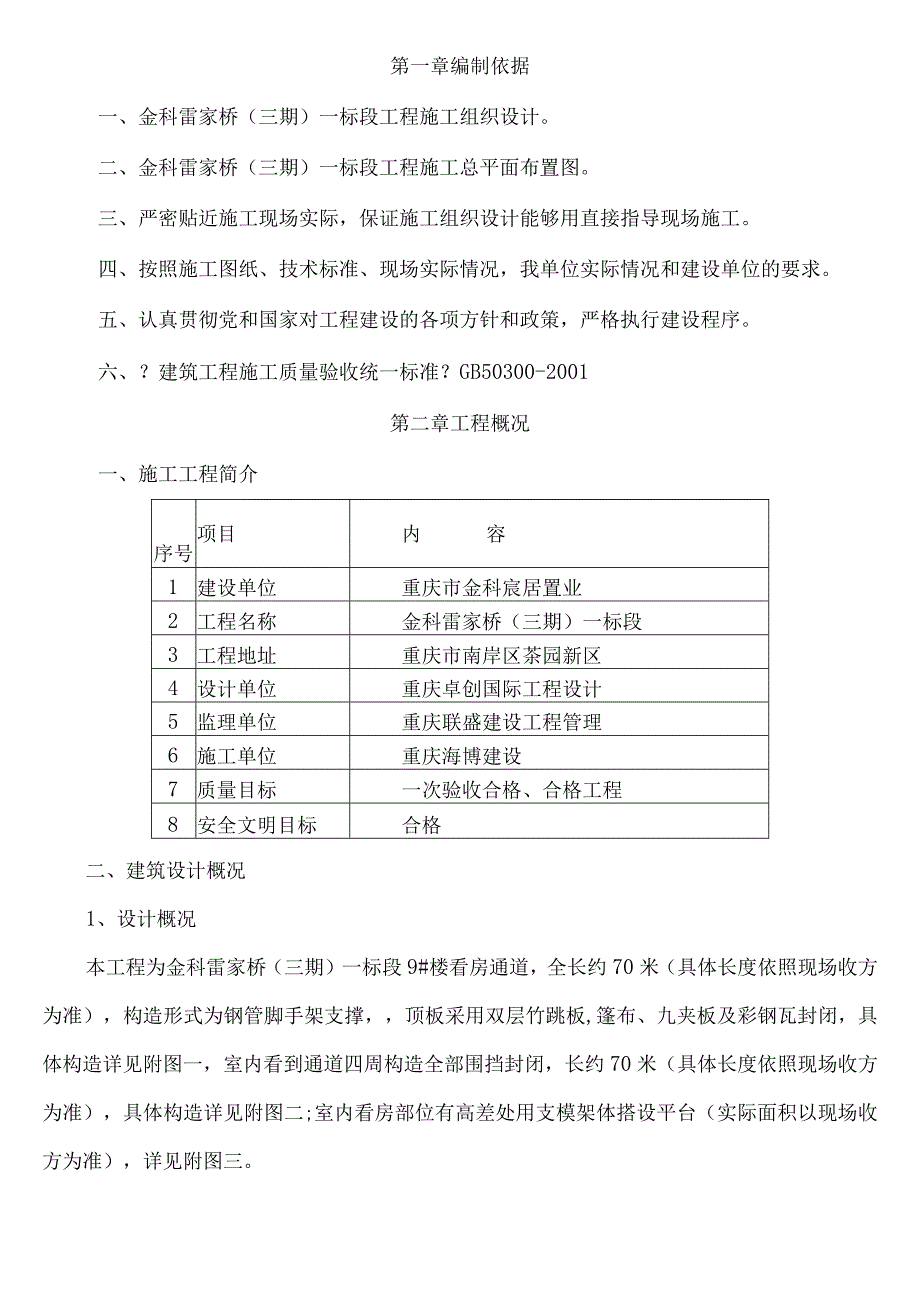

看房通道施工设计方案.docx_第1页
第1页 / 共5页

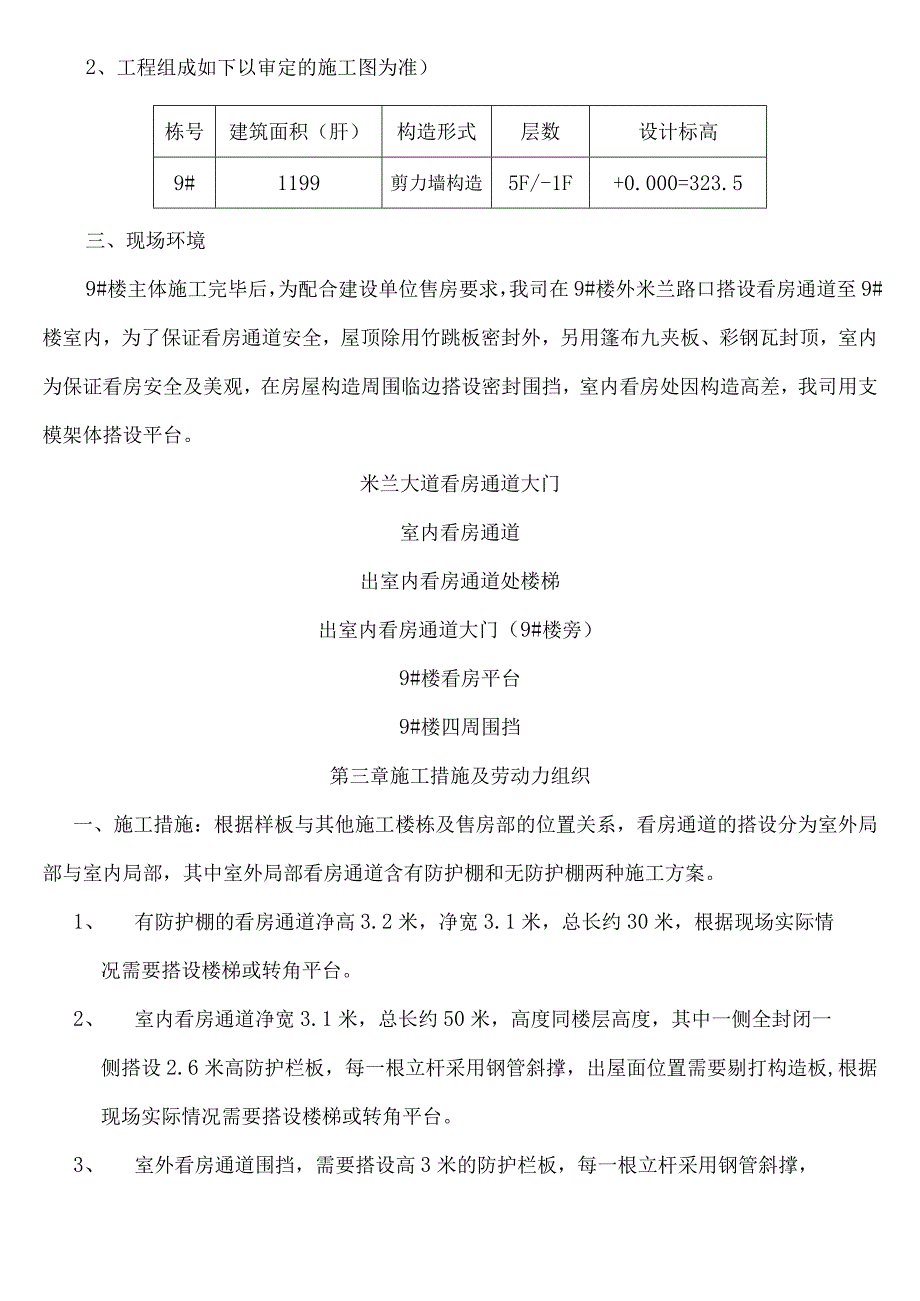

看房通道施工设计方案.docx_第2页
第2页 / 共5页

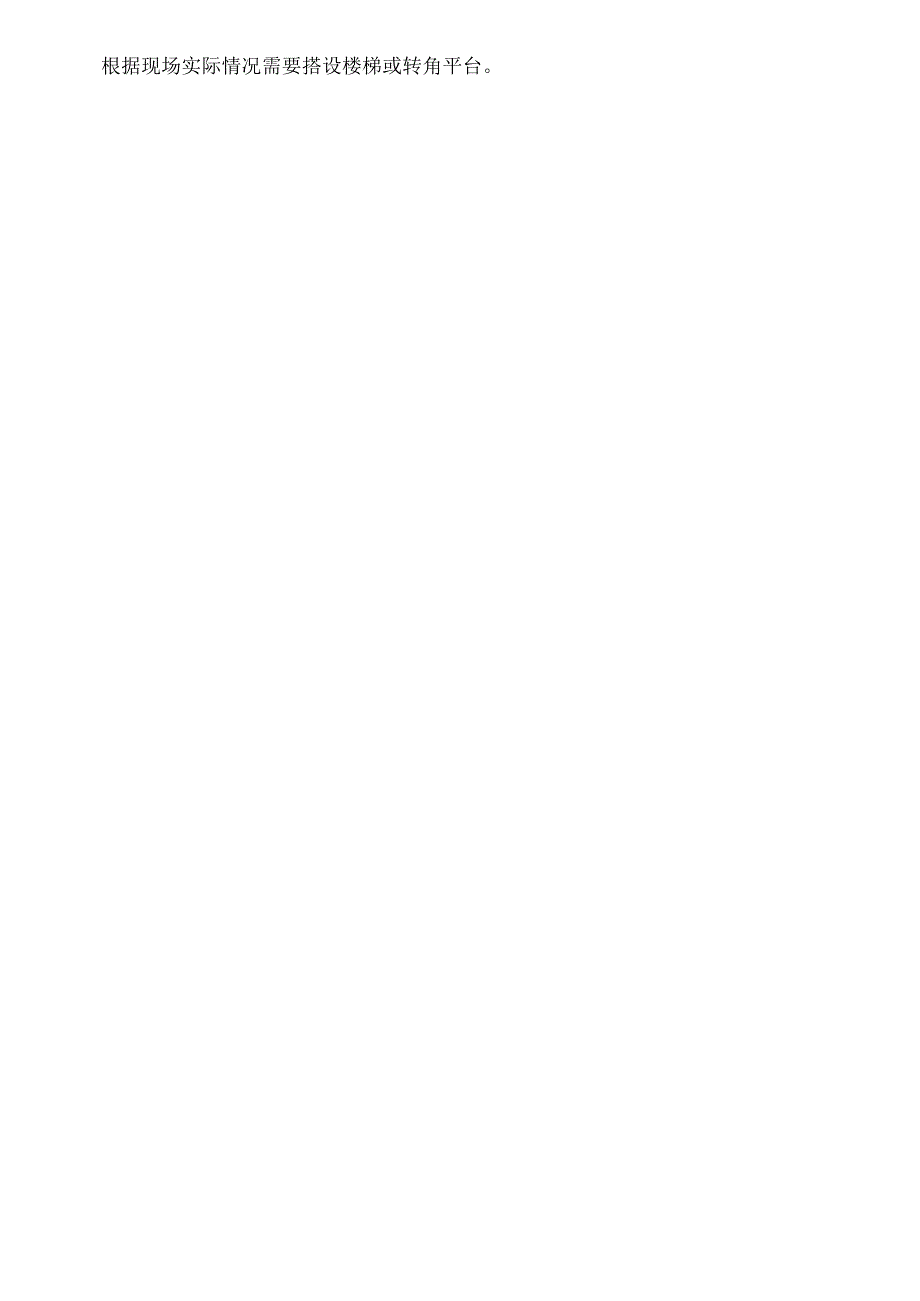

看房通道施工设计方案.docx_第3页
第3页 / 共5页
看房通道施工设计方案.docx_第4页
第4页 / 共5页
看房通道施工设计方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《看房通道施工设计方案.docx》由会员分享,可在线阅读,更多相关《看房通道施工设计方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、第一章编制依据一、金科雷家桥(三期)一标段工程施工组织设计。二、金科雷家桥(三期)一标段工程施工总平面布置图。三、严密贴近施工现场实际,保证施工组织设计能够用直接指导现场施工。四、按照施工图纸、技术标准、现场实际情况,我单位实际情况和建设单位的要求。五、认真贯彻党和国家对工程建设的各项方针和政策,严格执行建设程序。六、?建筑工程施工质量验收统一标准?GB50300-2001第二章工程概况一、施工工程简介序号项目内容1建设单位重庆市金科宸居置业2工程名称金科雷家桥(三期)一标段3工程地址重庆市南岸区茶园新区4设计单位重庆卓创国际工程设计5监理单位重庆联盛建设工程管理6施工单位重庆海博建设7质量目

2、标一次验收合格、合格工程8安全文明目标合格二、建筑设计概况1、设计概况本工程为金科雷家桥(三期)一标段9#楼看房通道,全长约70米(具体长度依照现场收方为准),构造形式为钢管脚手架支撑,顶板采用双层竹跳板,篷布、九夹板及彩钢瓦封闭,具体构造详见附图一,室内看到通道四周构造全部围挡封闭,长约70米(具体长度依照现场收方为准),具体构造详见附图二;室内看房部位有高差处用支模架体搭设平台(实际面积以现场收方为准),详见附图三。2、工程组成如下以审定的施工图为准)栋号建筑面积(肝)构造形式层数设计标高9#1199剪力墙构造5F/-1F+0.000=323.5三、现场环境9#楼主体施工完毕后,为配合建设

3、单位售房要求,我司在9#楼外米兰路口搭设看房通道至9#楼室内,为了保证看房通道安全,屋顶除用竹跳板密封外,另用篷布九夹板、彩钢瓦封顶,室内为保证看房安全及美观,在房屋构造周围临边搭设密封围挡,室内看房处因构造高差,我司用支模架体搭设平台。米兰大道看房通道大门室内看房通道出室内看房通道处楼梯出室内看房通道大门(9#楼旁)9#楼看房平台9#楼四周围挡第三章施工措施及劳动力组织一、施工措施:根据样板与其他施工楼栋及售房部的位置关系,看房通道的搭设分为室外局部与室内局部,其中室外局部看房通道含有防护棚和无防护棚两种施工方案。1、 有防护棚的看房通道净高3.2米,净宽3.1米,总长约30米,根据现场实际

4、情况需要搭设楼梯或转角平台。2、 室内看房通道净宽3.1米,总长约50米,高度同楼层高度,其中一侧全封闭一侧搭设2.6米高防护栏板,每一根立杆采用钢管斜撑,出屋面位置需要剔打构造板,根据现场实际情况需要搭设楼梯或转角平台。3、 室外看房通道围挡,需要搭设高3米的防护栏板,每一根立杆采用钢管斜撑,根据现场实际情况需要搭设楼梯或转角平台。4、 水平看房通道,根据需要搭设的高度,布置满堂脚手架,面层采用木方及模板全封闭。具体搭设看房通道要求及平面位置布置详后附看房通道搭设平面布置图。二、劳动力方案劳动力见下表:序号T.种劳动力情况(人)1模板工202架子工153小工104管理员1使用材料下表:序号材料名称数量1钢管30吨2九夹板1300m23竹跳板IOoo块4篷布500m25彩钢瓦200m26木彷100m3第五章安全措施一、施工前搭设好脚手架封闭防护。二、施工时,在边坡周边设置安全警示牌和安全隔离带,防止无关人员进入施工区造成安全事故。重庆海博建设金科雷家桥工程部201年3月1日
