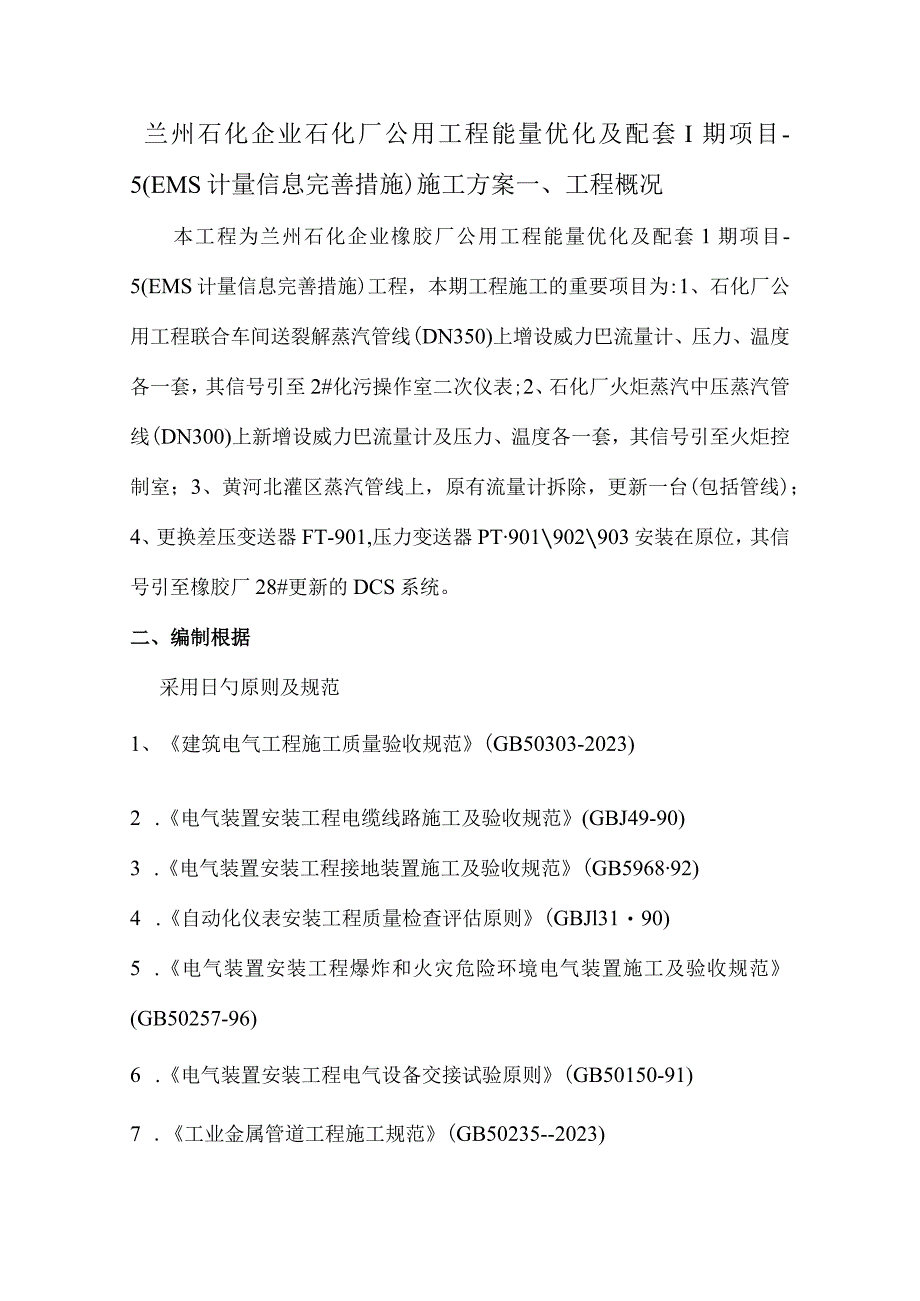

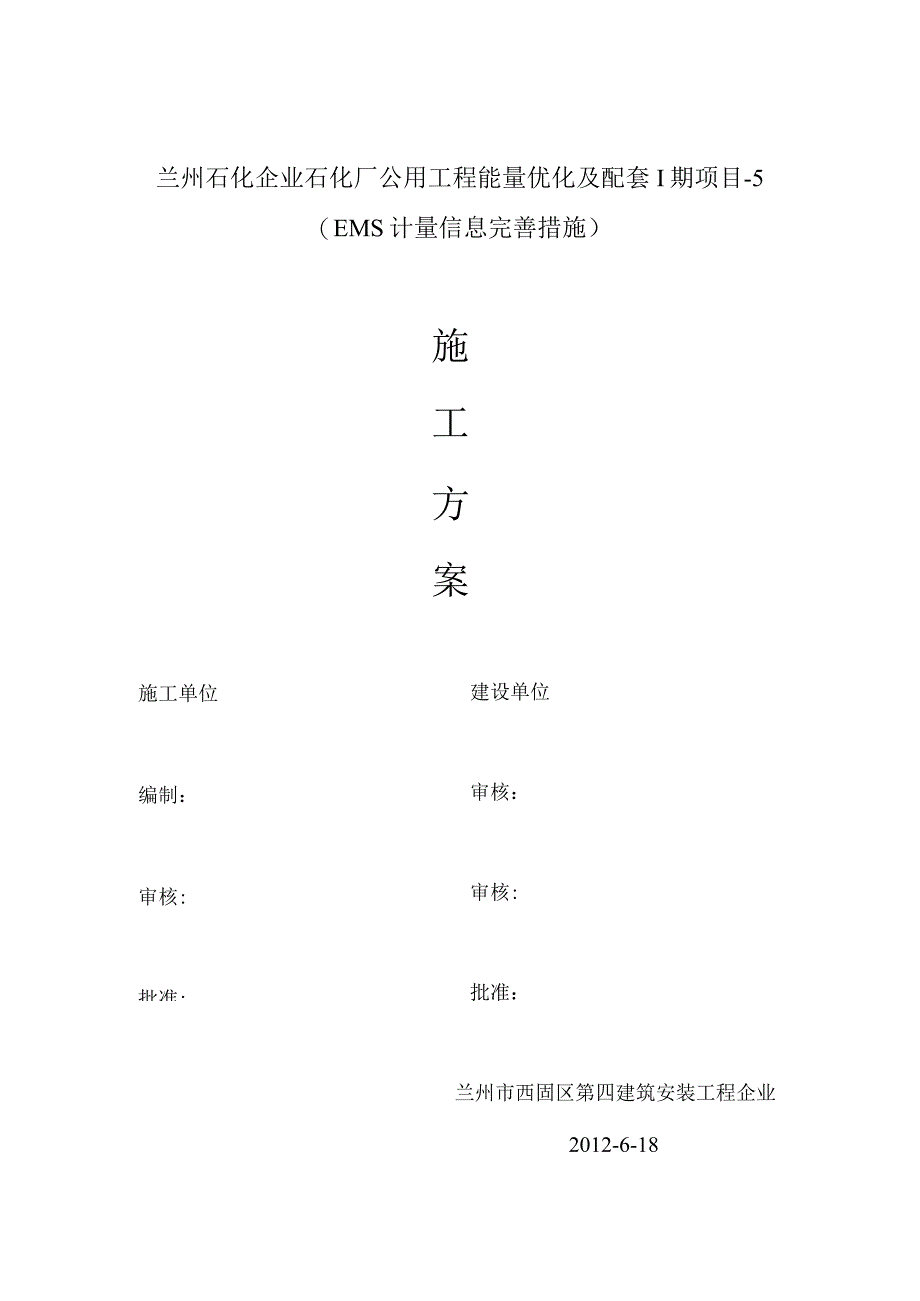

1、兰州石化企业石化厂公用工程能量优化及配套I期项目-5（EMS计量信息完善措施）施工方案施工单位编制：审核:批准:建设单位审核：审核:批准：兰州市西固区第四建筑安装工程企业2012-6-18兰州石化企业石化厂公用工程能量优化及配套I期项目-5(EMS计量信息完善措施)施工方案一、工程概况本工程为兰州石化企业橡胶厂公用工程能量优化及配套1期项目-5(EMS计量信息完善措施)工程，本期工程施工的重要项目为:1、石化厂公用工程联合车间送裂解蒸汽管线(DN350)上增设威力巴流量计、压力、温度各一套，其信号引至2#化污操作室二次仪表;2、石化厂火炬蒸汽中压蒸汽管线(DN300)上新增设威力巴流量计及压力
2、、温度各一套，其信号引至火炬控制室；3、黄河北灌区蒸汽管线上，原有流量计拆除，更新一台(包括管线)；4、更换差压变送器FT-901,压力变送器PT901902903安装在原位，其信号引至橡胶厂28#更新的DCS系统。二、编制根据采用日勺原则及规范1、建筑电气工程施工质量验收规范(GB50303-2023)2 .电气装置安装工程电缆线路施工及验收规范(GBJ49-90)3 .电气装置安装工程接地装置施工及验收规范(GB596892)4 .自动化仪表安装工程质量检查评估原则(GBJl3190)5 .电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范(GB50257-96)6 .电气装置安装工

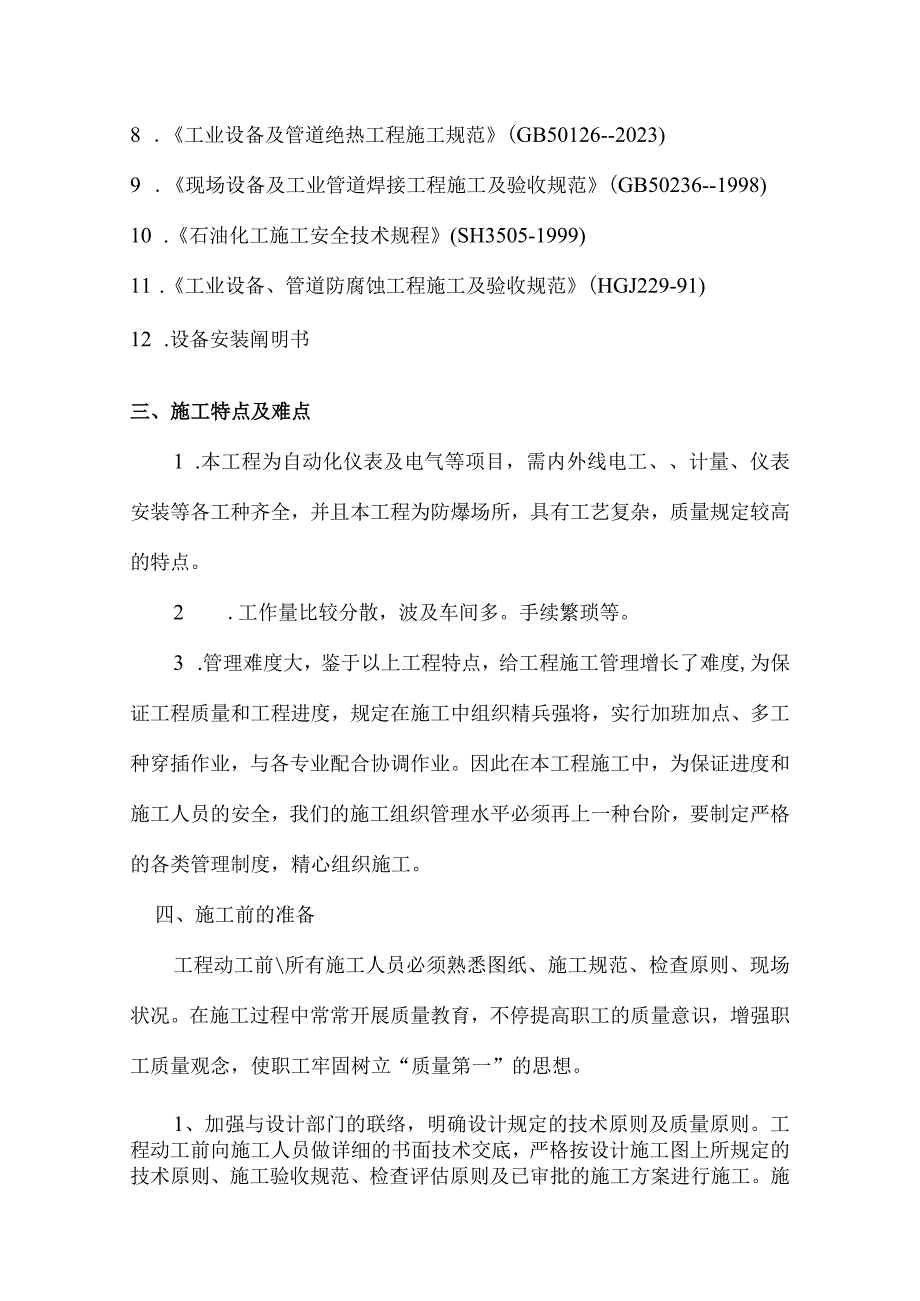

3、程电气设备交接试验原则(GB50150-91)7 .工业金属管道工程施工规范(GB50235-2023)8 .工业设备及管道绝热工程施工规范(GB50126-2023)9 .现场设备及工业管道焊接工程施工及验收规范(GB50236-1998)10 .石油化工施工安全技术规程(SH3505-1999)11 .工业设备、管道防腐蚀工程施工及验收规范(HGJ229-91)12 .设备安装阐明书三、施工特点及难点1 .本工程为自动化仪表及电气等项目，需内外线电工、计量、仪表安装等各工种齐全，并且本工程为防爆场所，具有工艺复杂，质量规定较高的特点。2 .工作量比较分散，波及车间多。手续繁琐等。3 .管理
4、难度大，鉴于以上工程特点，给工程施工管理增长了难度,为保证工程质量和工程进度，规定在施工中组织精兵强将，实行加班加点、多工种穿插作业，与各专业配合协调作业。因此在本工程施工中，为保证进度和施工人员的安全，我们的施工组织管理水平必须再上一种台阶，要制定严格的各类管理制度，精心组织施工。四、施工前的准备工程动工前所有施工人员必须熟悉图纸、施工规范、检查原则、现场状况。在施工过程中常常开展质量教育，不停提高职工的质量意识，增强职工质量观念，使职工牢固树立“质量第一”的思想。1、加强与设计部门的联络，明确设计规定的技术原则及质量原则。工程动工前向施工人员做详细的书面技术交底，严格按设计施工图上所规定的
5、技术原则、施工验收规范、检查评估原则及已审批的施工方案进行施工。施工人员不得私自更改；如确需改动，需办理对应的手续，并经有关部门同意后方可实行。2、工长、技术员搜集好技术资料、表格，对班组施工人员做好技术交底，交底人和被交底人签名。3、所使用的原材料、构配件均有出厂合格证或材料合格证明单;按规定进行进货检（复）验的物资，必须检（复）验合格后，才能用在工程上。严禁有不合格的成品、半成品等材料进入施工现场。4、加强对职工进行技术培训和质量意识教育，提高职工的技术素质。特殊工种必须持证上岗。5、强化过程控制，严格工序交接，工艺专业的工序交接。6、加强与检查部门的配合，服从工程师日勺指导。在施工过程中
6、由专职的资料员配合，如实填写各项表格，随时搜集和整顿各类技术资料，保证施工技术资料与施工工程实体同步。7、实行质量与个人经济收入挂钩，对工程质量做得好的个人予以奖励；对工程质量不负责，导致整改或返工者进行罚款等措施保证工程施工质量。8、专检人员对工程施工的全过程进行监督、检查。在施工过程中，当发既有不符合规范规定和违反操作规程的现象时，项目部的专检人员有权责令施工工段立即进行整改纠正。9、隐蔽工程在施工过程中的控制。工程隐蔽前,专检员不仅要检查实体质量,并且还要检查对应的质保资料,缺一不可。但凡隐蔽工程都通过专检员检查验收后报建设单位委托的施工监理和建设单位代表进行复查验收,并签证隐蔽工程记录
7、。否则,不能进行隐蔽。10、严格按现行施工规范及规定进行电缆的敷设作业，保证电缆不受损伤且排列整洁，绑扎牢固。11、严格按兰州石化企业电缆（电线）接线工艺进行电气、自动化仪表和计算机设备日勺配线/接线作业，保证电气、自动化仪表和计算机设备的接线对的牢固、绝缘可靠、标识清晰、整洁美观。12、电气、仪表、工艺专业亲密配合，保质、保量的完毕任务。13、对高温区域靠近热源的三电设备和管线，采用石棉带（板）等隔热材料进行隔热防护，保证其长期安全运行。四、施工人员及工机具1、施工劳动力的安排工种安装电工电调工计量工管工架子工电焊工普T数量31132282、工机具0安排序号机械设备名称型号规格单位数量用途备
8、注2逆变电焊机台23氧乙烘瓶套84电动套丝机台25轻型绞板套46台钻台27电钻13mm把48磁座钻台19手枪钻8mm把410角向磨光机台411电锤把312切割机台213电气设备调试设备台114热工仪表调试设备台115接地电阻测试仪台116兆欧表个117万用表个218对讲机部619砂轮机台120水准仪台121开孔器套222液压接线钳台2六、重要施工措施及工艺规定1、威力巴流量计是由威力巴流量探头、差压变送器、压力变送器、温度元件和智能流量积算仪构成。由威力巴流量探头检测出管道内蒸汽流量的差压信号，经差压变送器转换为4-2OmA电流信号，输入智能流量积算仪进行蒸汽流量计算、显示和合计，压力变送器把
9、管道内蒸汽的压力也转换为4-2OnlA电流信号，和温度元件测得日勺蒸汽温度信号一起输入流量积算仪进行蒸汽的温压赔偿，使流量测量愈加精确。威力巴流量计导压管的安装要防止渣滓在导压管内沉积，根据所测介质种类注意安排导压管的倾斜方向和角度；必要的状况下可加装反吹系统，便于随时吹扫。为了减小导压管对压力的I影响，尽量缩短导压管日勺长度，不过也要考虑变送器的工作状况，例如测量高温介质时，要考虑介质温度问题，保证介质抵达变送器时温度降到合适的水平，不影响变送器的正常工作。为了保证对变送器的影响减少到最小，差压变送器两根导压管内的液柱压头应保持平衡。为了保证导压管内介质压力的稳定，导压管安装也要考虑温度梯度
10、、温度波动、冲击和振动的影响。根据不一样的测量介质及安装位置，如变送器是高于威力巴还是低于威力巴，选用不一样的倾斜方向和坡度。当测量液体、蒸汽时，导压管斜度应不不不小于1/12,向上连接到工艺管道;对于气体测量，导压管斜度应不不不小于1/12,向下连接到流程工艺管道。为保证测量管的洁净，没有杂物堵塞，在威力巴、变送器及导压管安装完毕后要按照规范规定，严格吹扫试压，吹扫的目的是为保证测量管的洁净，没有杂物堵塞威力巴、导压管及变送器而引起测量误差；试压日勺目的是保证威力巴、导压管、变送器各部位没有泄漏而引起测量误差。2、电气安装重要施工措施配管、穿线及桥架安装1）、明配电气钢管以等边角钢作支架，用
11、“U”型管卡或“”型管卡固定，管支架在钢构上可焊接，在混凝土上用钢膨胀螺栓固定或与土建配合直接埋于混凝土内，埋入部分制成燕尾状。支架时间距见表钢管名称管径15-2025-3040-5065-100厚钢管1500202325003500薄钢管100O150020232）、明配管规定横平竖直，并刷油保护，面漆色标与支架一致，暗配管作防腐处理，埋于混凝土内的部分，管外壁不防腐。3）、电气管道与设备、灯具等直接连接有困难时，用金属软管（包塑）通过专用的管（箱）接头连接。4）、钢管通过建筑物的伸缩缝时，根据规范规定做成软连接或可伸缩式连接。电气埋管穿越伸缩缝5）、钢管露出地面时管口距地面高度不不不小于2
12、00mmo6）、室外钢管进设备时注意制作防水弯，防止雨水顺管子进入设备。7）、暗配管沿近来的路线敷设并尽量的减少弯曲。埋于墙或混凝土的管子距表面净距不不不小于15mmo8）、钢管埋地敷设时，不适宜穿过设备基础，在穿过建筑物基础时，再加保护管。9）、钢管暗装时，室外埋深不不不小于700mm室内不不不小于300mm,过道路时埋深不少于1000mm.10）、钢管的日勺煨弯用冷煨日勺措施，一般大管径日勺钢管可用电动煨管器煨弯。而小管径的管子可用手动煨器煨弯。11）、钢管的弯曲半径在明配时不不不小于4D,暗装时不不不小于6Do12）、钢管的J连接在明装时采用丝接连接，暗装时可用套管套接，当管路超过一定长
13、度或弯头过多时，设置拉线盒。13）、当配管线路过长或弯头较多时，增设中间拉线盒。14）、钢管全长用6的圆钢在接头，接线盒等处所有接通连成一种电气通路。15）、穿线前一般先在钢管内穿入1.2-1.6mm的铁线作为引线。如管路过长时，可在敷设钢管日勺同步将引线铁丝穿好。16）、引线穿通后，引线一端与所穿的导线结牢，如所穿导线根数较多且较粗时，可分段结孔。17）、在正式穿线时，在钢管的J管口上穿上管螺母，以免穿线时损伤导线的绝缘层。如线路较长，可用滑石粉作润滑剂。18）、在垂直钢管内敷设导线时，为减少管内导线的自身重量所产生的下垂力，保证导线不因自重而折断，导线在接线盒内固定。19）、管内穿线时注意
14、使用不一样颜色的导线（黄、绿、红、淡兰、黄绿）将火线、零线及接地线分开。20）、导线的连接分支一般不采用绞接搪锡连接，而用专用的阻燃型压线帽压接，压线帽的大小由线芯大小及多少确定。21）、电缆桥架附件齐全，现场堆放平整防止变形。22）、桥架的立柱安装先安装直线段上的两头的立柱，然后用钢丝拉一条直线，再依直线安装中间的各个立柱。保证各个立柱处在同一条直线上。立柱不能直接焊于预埋件上，须用带有螺栓的过渡板焊在预埋件上。23）、电缆桥架的立柱间距，一般只与构造型式、安装方式及每一层上负载有关，如下表间距负荷（kg）安装方式立柱间距（mm）0.81.01.21.52.0沿墙薄钢板异型立柱型钢立柱756050403018015012010075沿顶棚吊挂型钢立柱1007560503024）、桥架横撑处在同一水平面上且与立柱垂直，每条直线段的高下偏差不得不小于5mm。25）、桥架可靠的紧固在横撑上，并横平竖直，不得有明显的扭曲或向一边倾斜。26）、桥架的I连接，用专
