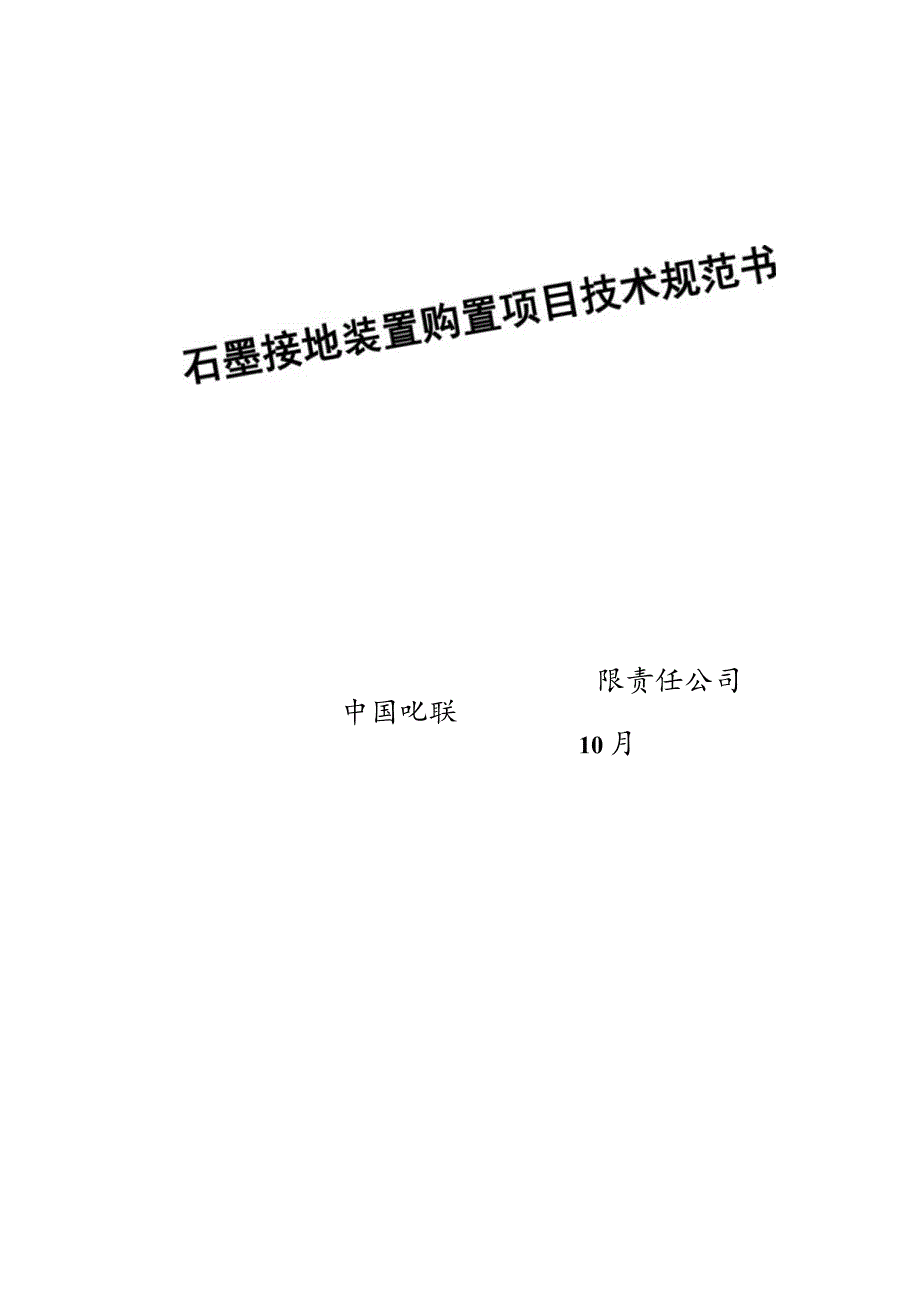

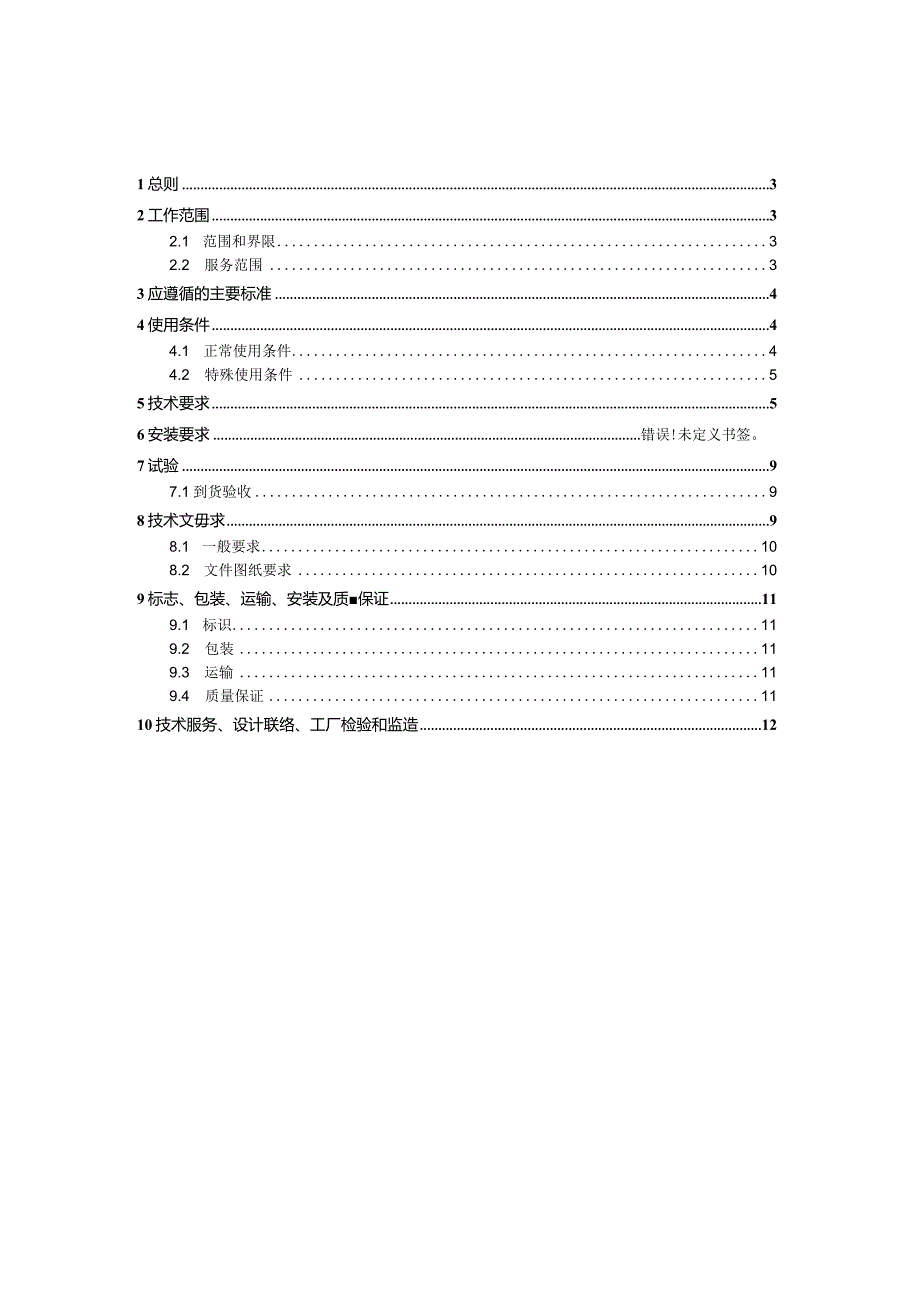

1、考里思恿力思晚中国叱联限责任公司10月1总则32工作范围32.1 范围和界限32.2 服务范围33应遵循的主要标准44使用条件44.1 正常使用条件44.2 特殊使用条件55技术要求56安装要求错误!未定义书签。7试验97.1到货验收98技术文毋求98.1 一般要求108.2 文件图纸要求109标志、包装、运输、安装及质保证119.1 标识119.2 包装119.3 运输119.4 质量保证1110技术服务、设计联络、工厂检验和监造121总则1.1 本技术规范书适用于超高压输电公司石墨接地装置购置项目石墨接地装置采购，石墨接地装置的设计和制造技术规范应符合本技术规范所规定使用条件、技术要求、试
2、验方法、检验规则、标志及包装、安装等方面的技术要求。1.2 本技术规范书提出的是最低限度的技术要求。凡本技术规范书中未规定，但在相关的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。13如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。1.4 本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5
3、 本技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本技术规范书未尽事宜，由招、投标双方协商确定。1.7 投标方在应标技术规范书中应如实反映应标产品与本技术规范书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术规范书的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。1.8 投标方应在应标技术部分按本技术规范书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.9 投标方应充分理解本技术规
4、范书并按本技术规范书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。2工作范Hl2.1 范围和界限2.1.1 本技术规范书适应于所供超高压输电公司石墨接地装置购置项目使用条件、技术要求、试验方法、检验规则、标志、包装、安装等方面的技术要求。2.1.2 运输条件：汽车、火车。2.1.3 设备供货和试验均由投标方完成。2.1.4 本技术规范书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.2 服务范围2.2.1 投标方应按本技术规范书
5、的要求提供全新的、合格的石墨接地装置。投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收证明。2.2.2投标方提交的投标文件应包含设计安装方案、安装示意图、安装实例的图片，作为评分依据。最终的安装方案应经过招标方审查通过后方可实施。2.2.3 本规范规定的其它技术要求，投标方应提供具有检测资格的第三方出具的检测报告。2.2.4 具有试验资质的生产厂可自行开展出厂试验，否则应委托具有专业检验资质的机构进行试验，但应有招标方代表参加，参加出厂验收的人数及天数等规定详见技术规范书商务部分。2.2.5 投标方应协助招标方解决设备使用中出现的问题。2.2.6 采
6、购量一览表投标方提供的石墨接地装置具体供货数量见附表：采购一览表。3应遵循的主要标准除本技术规范书特殊规定外,投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本技术规范书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方己证明替换标准相当或优于技术规范书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。凡是注日期的引用文件,仅注日期的版本适用于本技术规范书。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本技术规范书。主要引
7、用标准如下：GB50169电气装置安装工程接地装置施工及验收规范GB50233I10-750KV架空输电线路施工及验收规范DL/T523580OkV及以下直流架空输电线路工程施工及验收规程DL/T887杆塔工频接地电阻测量DL/T2095输电线路杆塔石墨基柔性接地体技术条件GB/T21698复合接地体技术条件DL/T380接地降阻材料技术条件GB/T16927.1高电压试验技术般定义及实验要求GB/T16927.2高电压试验技术测量系统Q/CSG51001中国南方电网有限责任公司电力安全工作规程4使用条件4.1正常使用条件1）最高环境温度：+70oCo2）最低环境温度：-20o3）年平均气温：
8、30。4）最大日温差：30。5）环境相对湿度日平均值：95%o6）环境相对湿度月平均值：90%o7）海拔高度：4500m4.2特殊使用条件无。5技术要求5.1 石墨接地体技术要求：5.1.1 石墨接地装置由石墨接地体、铠装式石墨引下线、普通式引下线、非金属夹具、石墨降阻布、柔性接地模块、柔性等离子接地体等构成。石墨接地体应按框线、射线设计长度分类包装，标识清晰，每基杆塔所用材料应单基包装。5.1.2 石墨接地体应外观紧致、编织均匀、表面平整光滑、无断线续接点。材料整体应为全非金属的特性。5.1.3 石墨接地体应可采用带状和圆型，根据不同的电压等级选用不同规格型号的石墨接地体。220kV及以下输
9、电线路宜采用圆形直径不小于20mm或扁形不小于宽40mmX厚6mm的尺寸，石墨接地体线密度不小于280gm;超高压输电线路宜采用圆形直径不小于28mm或扁形不小于宽60mmX厚8mm的尺寸，石墨接地体线密度不小于500gm;5.1.4 石墨接地体经过200kA、8/20us,5次冲击电流耐受试验后电阻变化率4R%10%。5.1.5 石墨接地体工频耐受应21500A,电阻变化率4R%W10%。5.1.6 石墨接地体年平均受酸碱腐蚀率（重量百分比）0.1%.5.1.7 石墨接地体电阻率应W3X10-5Q.m.5.1.8 石墨接地体的抗拉强度应在施加拉力2.0kN,12s后，RW10%。5.1.9
10、石墨接地体的抗弯强度应为正反方向各IO次，90度折弯试验后，RW10%.5.1.10 石墨接地体和同等规格的金属对比的降阻效果系数在任何环境及土壤条件下降阻系数必须Wo.7。5.1.11 试样经-45C100C冷热冲击试验后，电阻变化率4RW10%。5.2 铠装式石墨引下线技术要求：在石墨接地体的基础上制作的高强度防外破、抗紫外线、防雨水冲刷的石墨接地体用引下线。引下线需有效防外破，连接头连接牢匏，连接头宜采用螺栓锁紧式工艺，连接头和固定螺栓采用304不锈钢材质。引下线可弯曲性好，折弯后可定型，一种为带有警示作用的绝缘热缩管过塑，另一种不带有警示作用的绝缘热缩管过塑。规格型号应和配套的石墨接地
11、体相同。5.2.1 铠装式石墨引下线电阻率2.5lO-5Qm,每米长度电阻W60md每条长度不小于2.5米。5.2.2 铠装式石墨引下线工频耐受应2.0kA,电阻变化率R%10%5.2.3 铠装式石墨引下线年平均受酸碱腐蚀率（重量百分比）0.1%o5.2.4 铠装式石墨引下线抗拉强度应在施加拉力3.0kN,12s后，R10%J送龈包覆层包覆到此处图1铠装式石墨接地引下线（扁形）示意图硅橡胶绝缘防护层不锈钢加强芯板不锈钢编织防护层1-柔性石墨编织层304不锈钢联板非金属U型夹具图2铠装式石墨接地引下线（扁形）内部构造示意图图3铠装式石墨接地引下线（圆形）示意图不锈钢加强芯柔性石墨接地体Z不锈钢编
12、织防护层、硅橡胶绝缘防护层图4铠装式石墨接地引下线（圆形）内部构造示意图5.2.5 非金属夹具：作为石墨接地体之间、石墨接地体和铠装式石墨引下线等之间连接用的连接件。由DMC和SMC材质制作，具有很强的机械强度、耐老化能力和耐受高温性能（0.5h耐受温度应N200C）0220kV及以下输电线路非金属夹具宜采用长度不小于13Omm2,超高压输电线路非金属夹具宜采用长度不小于200mm21.1.3 石墨降阻布电阻率p20l0-6Cm1.1.4 石墨降阻布年平均受酸碱腐蚀率（重量百分比）0.l%5.4 柔性接地模块技术要求：长度700mm,宽度300mm,厚度5mm,尺寸偏差5%。由高纯膨胀石墨（固
13、定碳含量95%）,增强材料与粘合剂通过编织工艺制作的接地体，具有较大的表面积，可以降低接地体与土壤的接触电阻。通过非金属夹具和石墨接地体连接（如图3）。i：5柔性石墨接地体J二土；回填细土.;非金属夹具S柔性接地模块/图3柔性接地模块安装示意图5.4.1 外观检查：外观紧致均匀，无明显断线接续点、表面呈编制网格状。5.4.2 尺寸：长度700mm,宽度300mm,厚度5mm；5.4.3 电阻率：p0.25m:5.4.4 工频电流耐受：10A,60s,R10%:5.4.5 冲击电流耐受：820s,50kA,3次，R10%;5.4.6 高温性能：100C,外观无明显变化；5.4.7 低温性能：-40C,外观无明显变化；5.4.8 抗腐蚀性能：年腐蚀率（重量比）0.1%;5.5 柔性富离子接地体技术要求：长度不小于IOoOmm,直径不小于105mm,重量不大于13kg套。由高纯膨胀石墨（固定碳含量95%）、增强材料与粘合剂通过编织工艺制作的接地装置，内部含有富离子仓，表面具有极低的电阻率，富离子仓渗透起到改善周围土壤的作用，具有显著降低接地电阻的功效,每套材料配合高效环保降阻材料作用于负离子接地体周围，可以降低接地体与土壤的接触电阻。图4柔性富离子接地体安装示意图5.5.1 外观检查：外观紧致均匀，无明显断线接续点、表面呈编制网格状。5.5.2 尺寸：长度
