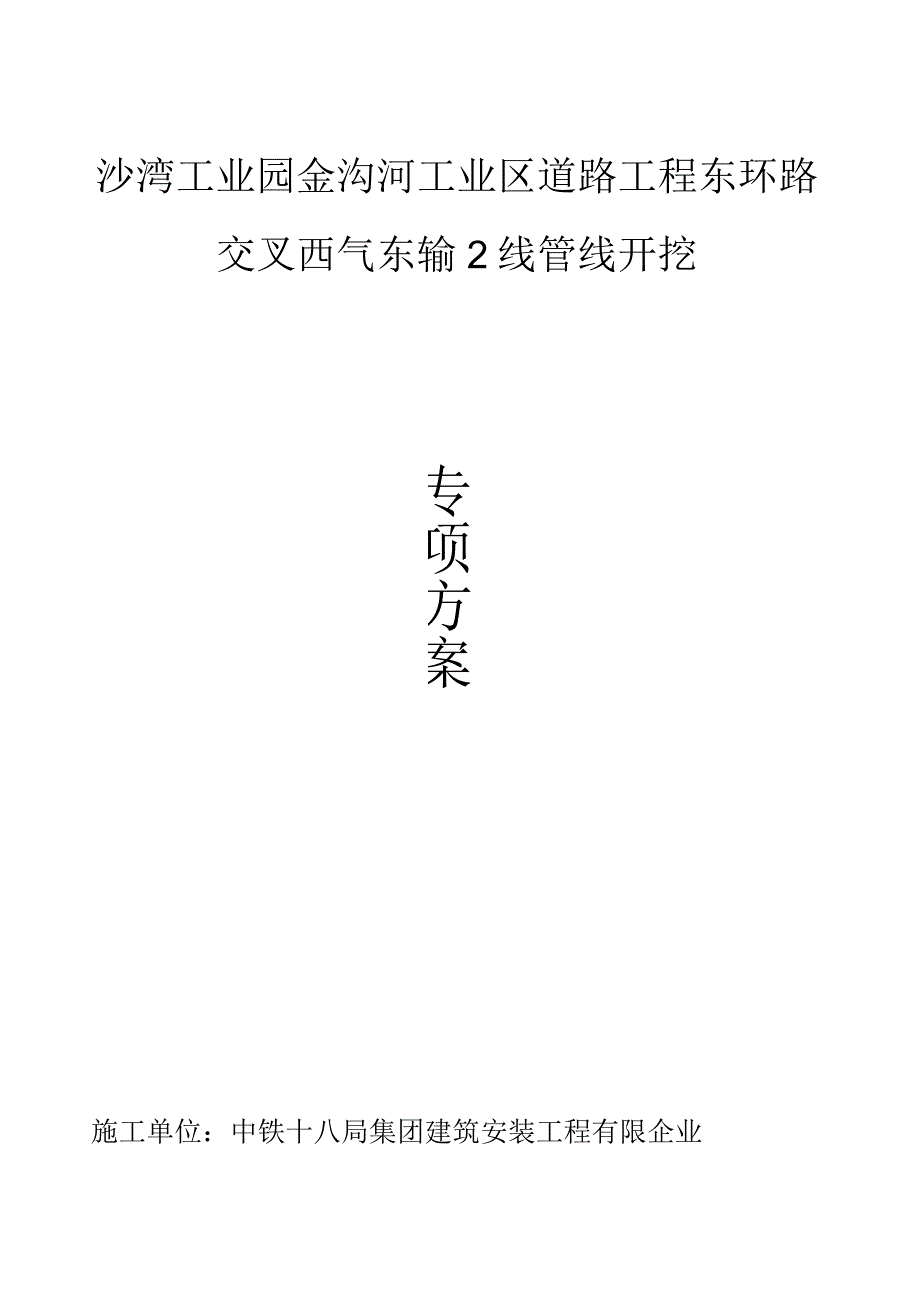

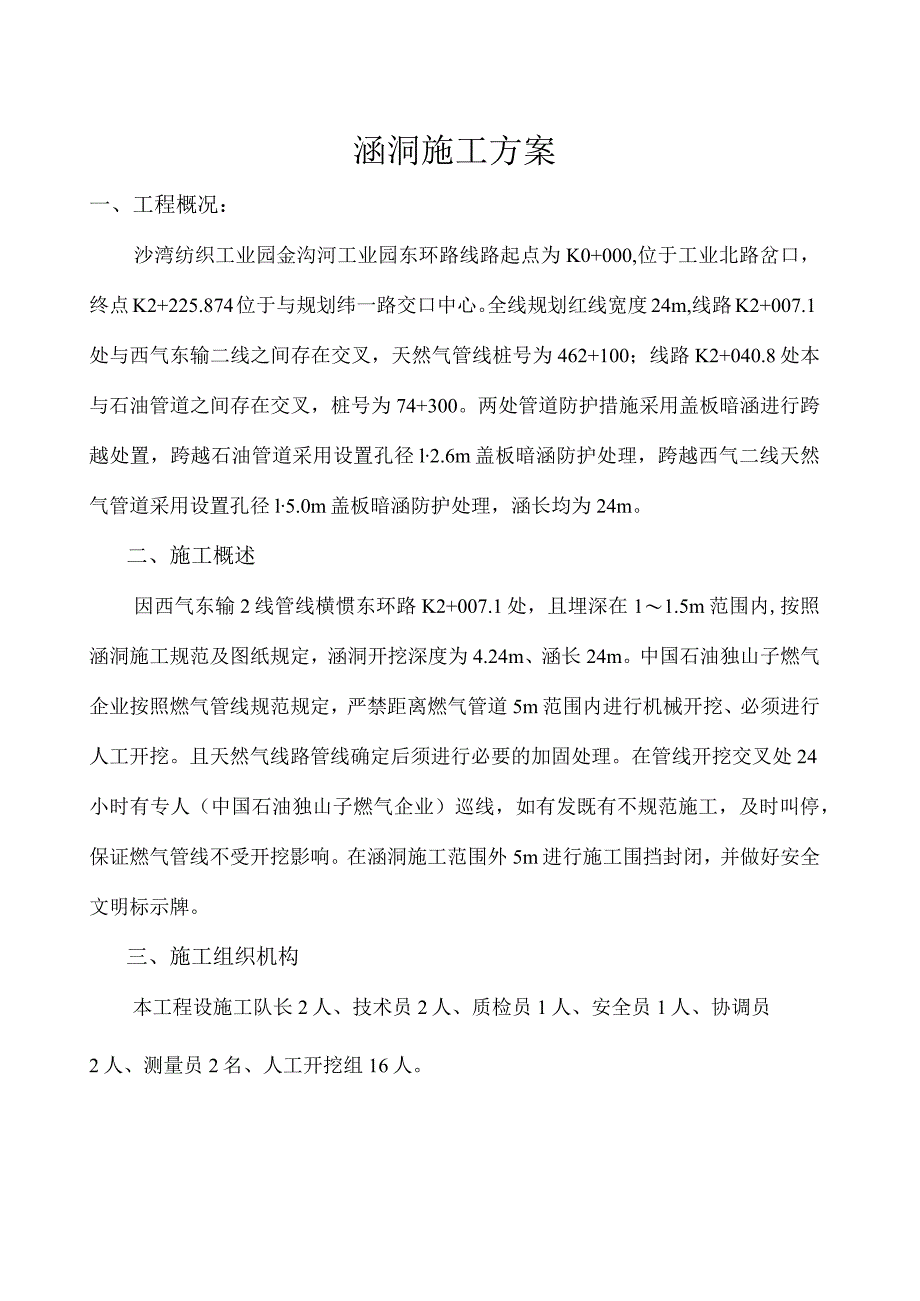

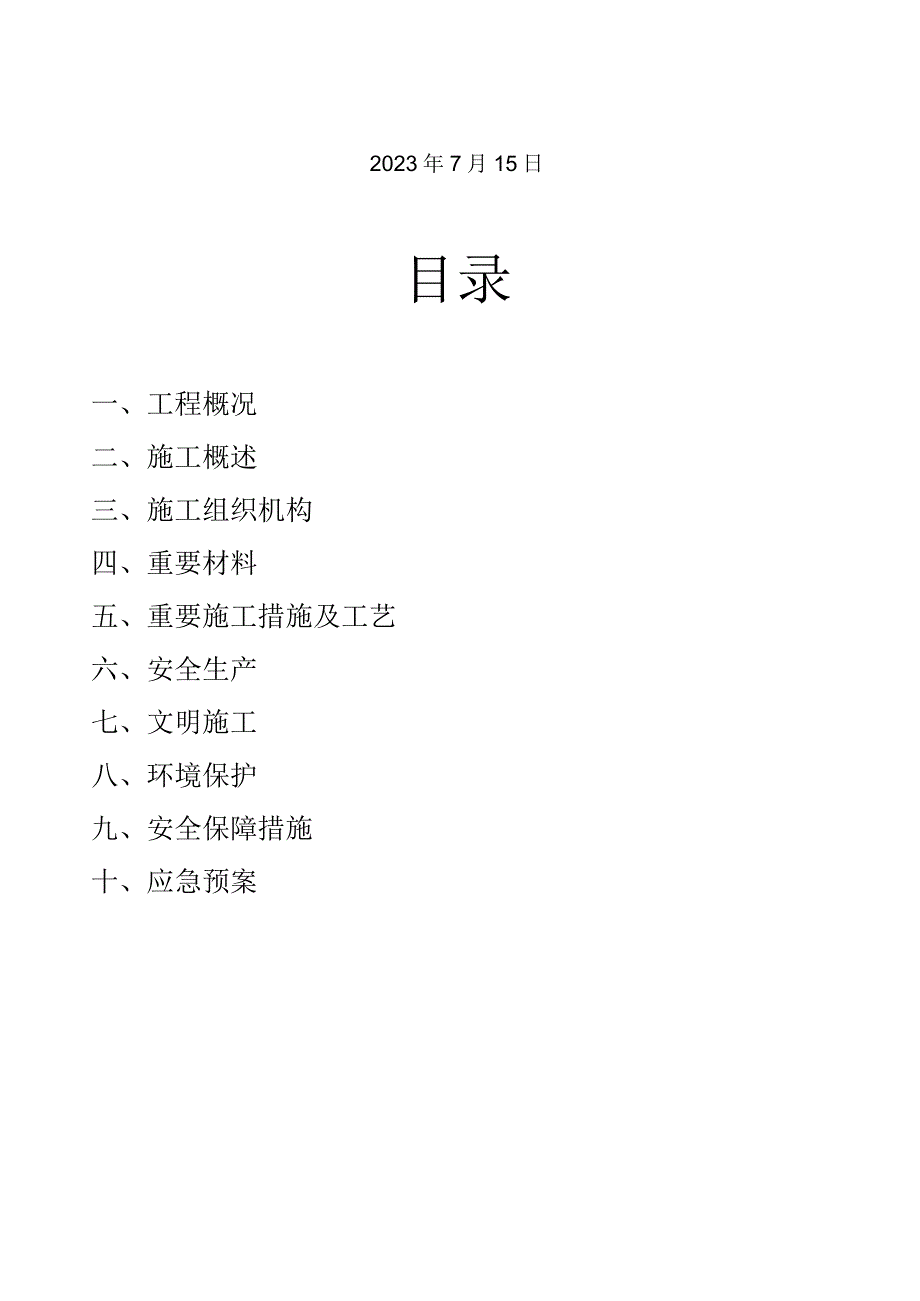

1、沙湾工业园金沟河工业区道路工程东环路交叉西气东输2线管线开挖专项方案施工单位：中铁十八局集团建筑安装工程有限企业2023年7月15日目录一、工程概况二、施工概述三、施工组织机构四、重要材料五、重要施工措施及工艺六、安全生产七、文明施工八、环境保护九、安全保障措施十、应急预案涵洞施工方案一、工程概况：沙湾纺织工业园金沟河工业园东环路线路起点为K0+000,位于工业北路岔口，终点K2+225.874位于与规划纬一路交口中心。全线规划红线宽度24m,线路K2+007.1处与西气东输二线之间存在交叉，天然气管线桩号为462+100；线路K2+040.8处本与石油管道之间存在交叉，桩号为74+300。两
2、处管道防护措施采用盖板暗涵进行跨越处置，跨越石油管道采用设置孔径l2.6m盖板暗涵防护处理，跨越西气二线天然气管道采用设置孔径l5.0m盖板暗涵防护处理，涵长均为24m。二、施工概述因西气东输2线管线横惯东环路K2+007.1处，且埋深在11.5m范围内,按照涵洞施工规范及图纸规定，涵洞开挖深度为4.24m、涵长24m。中国石油独山子燃气企业按照燃气管线规范规定，严禁距离燃气管道5m范围内进行机械开挖、必须进行人工开挖。且天然气线路管线确定后须进行必要的加固处理。在管线开挖交叉处24小时有专人（中国石油独山子燃气企业）巡线，如有发既有不规范施工，及时叫停，保证燃气管线不受开挖影响。在涵洞施工范
3、围外5m进行施工围挡封闭，并做好安全文明标示牌。三、施工组织机构本工程设施工队长2人、技术员2人、质检员1人、安全员1人、协调员2人、测量员2名、人工开挖组16人。1、交叉工程施工人员配置见下图：工程名称工种投入本工程的人工施工队长技术员质量员安全员协调员测量员人工开挖组合计白城则线路交叉工程22112238482、交叉工程施工机械、设备配置序号设备名称型号单位数量备注1铁锹把20用于人工开挖2铁镐把20用于人工开挖2皮卡辆I运送8夯机台2分层扎实回填土11千斤顶16T个214导链5T个215导链3T个416草袋子条200交叉工程施工日期根据工程整体进度，暂定为7月20日至8月20日（提前3天
4、告知贵方），施工工期将控制在30天以内。人工开挖控制在15天内，人工回填控制在5日内。如因自然或外部不可抗力等原因影响时，施工工期顺延。交叉平面示意图注：管线交叉点外侧5m范围内采用人工开挖，且$米范围外进行施工围挡封闭范围28m*10m*2.1m,并做好安全文明标示牌；围挡采用Zlm高彩钢瓦。四、重要材料采用商品碎现浇。五、重要施工措施及工艺（一）、施工准备施工前，根据业主提供的管网图注示及管道权属单位人员现场指定管线位置、深度、直径，采用人工开挖探明沟，直至管道完全暴露。在施工范围内的管线所在位置设置标示牌.，标明管线名称，并按规定标出严禁开挖范围。管理人员要与现场直接操作人员交底到位，一
5、定要将管线保护的重要性贯穿到每一位现场施工人员，严格执行管线有关部门对临近管线施工的规定，定期召开与管线有关部门的配合会，随时掌握管线的状况，在施工期间进行持续沉降观测，频率为每周两次，如发现特殊状况及时停止施工,在查明原因及采用措施后才能继续施工。施工中如发现管线有异常现象或管位有差异，也许对管线的安全和维修产生影响时应立即停止施工，同步与管线有关部门联络，贯彻保护管道措施后方可继续施工。（二）、放样施工前按设计图纸复核放线，结合现场实际状况，检查新建涵洞位置与否对的，地质状况与否与设计图纸所描述相符，防止因标高、位置和地质状况上的不符而对构造物的总体各项指标导致不必要的影响。正式施工前清除
6、基础上的植被及附着物，清除完毕后根据设计盖板涵及通道的位置进行基础的定位放样。（三）、基坑开挖开挖前周围管线等状况进行理解，不清晰的状况下，可以向有关单位祈求协助，进行现场管线状况确认，防止出现挖断或挖坏有关管线。开挖前要确定管道和光缆已经检测，并有明显日勺标志，管道安全距离外的沟必须提前挖好。根据测量人员放出的基坑开挖线进行开挖（根据土质及开挖深度确定放坡为1:1.5）,一般状况每边应多挖0.5-1.Omo开挖采用人工使用圆头铁锹平铲开挖，如基坑开挖较深时分台阶开挖，作业深度超过一米二后，要在槽底放逃生梯或在施工人员身上绑上安全绳，开挖现场无关人员严禁进入施工区域。注意警戒带和土层的变化，露
7、管和露缆前注意施工人员的力度控制，采用人工开挖。露缆和露管后首先对光缆和管道进行包裹支撑，防止重石跌落和土方塌陷砸断光缆或砸伤管道防腐层，基坑开挖完毕后检测基底承载力与否符合设计及规范规定，如达不到设计规定或与设计不符及时向关部门汇报，以便妥善处理；符合规定，方可进行下道工序基础施工。（四）、基础施工基坑开挖完毕检查合格后，测量人员放出基础线，支立模板，模板采用木模板，支立模板要稳固，接缝严密、平顺，测出基础碎时浇注高度标线。基坑内必须保证无积水、无杂物。基础模板支立完毕后，在浇注基础税前用清水把基础底面湿润。在浇注基础碎时,倾落高度不小于2米，应通过串筒或滑槽设施下落，每层浇筑厚度控制在30
8、Cm内，出料口下面，混凝土堆积高度不适宜超过1米。碎由碎拌和站集中拌和，砂运送车运送。滑槽或吊车吊装入模，插入式振捣器振捣碎。严防过振或漏振，保证碎外露面光滑、平整、美观。拆模后及时洒水养生，不少于7天。基础强度到达拆模强度后,立即拆模，拆模时要轻敲轻打，以免损伤主体碎或碎表面出现划痕。（五）、板墙施工基础碎施工完毕并且碎到达一定强度后进行台身施工，弹出台身位置线，人工凿除台身位置内的基础表面浮浆，并打扫冲洗洁净，然后支立台身模板。模板采用木模板，采用条形木方或钢管支立，在支立墙身模板时，支架必须支立在有足够承载力的地面上，防止支架沉陷，使浇筑混凝土构造变形。模板支立要牢固、稳定，接缝严密、平
9、顺，模板支立的平整度与垂直度必须满足规范规定。在模板支立完毕后，按规范规定检查模板的平整度、垂直度、几何尺寸。碎浇注时派专人看护模板防止跑浆、跑模。碎由於拌和站集中拌和，碎运送车运送。采用吊车垂直运送，串筒配合入模，分层浇注，每层浇注厚度控制在30cm以内。振捣时振捣棒打入下层510cm,保证上下层碎结合良好，严禁过振或漏振，保证碎外光、内实。混凝土浇筑完毕后，待表面收浆后尽快对混凝土养生。拆模后应及时洒水养生，保证碎养生湿度，保证碎质量。沉降缝按图纸设计规定每46m设沉降缝一道，缝宽2cm,并用沥青麻絮将其沉降缝填塞。(六)、盖板施工1、盖板采用预制盖板2、采用钢筋碎现浇，碎采用集中拌和，所
10、有碎均由拌和站供应，碎采用输送车运送到位后直接浇注。3、盖板钢筋采用在加工棚统一加工成型后拉至现场安装，钢筋加工及安装需满足公路桥涵施工技术规范(JTJO41-2023)的有关规定，盖板钢筋应重点控制主筋长度及主筋保护层厚度、斜交加固区钢筋位置及间距。4、浇筑时按持续进行浇筑方式，防止施工接缝，施工分段设在涵身沉降缝处。5、浇筑混凝土时采用插入振动器振捣密实。插入式振动器振捣时,其移动间距不应超过振动器作用半径的1.5倍，并注意与侧模保持50100mm的距离；每一处振动完毕后应边振边渐渐提出振动棒；振动时振动棒防止碰撞模板、钢筋及其他预理件；对每一振动部位，必须振动到该部位碎停止下沉，不再冒出
11、气泡、表面展现平坦、泛浆为止。而后采用表面振动器对盖板进行振实，振实时控制振动器平板覆盖已振实部分IOCnI左右，以防止漏振。(七)碎浇筑规定1、碎拌合：根据试验的配比数据进行混凝土日勺拌合，拌和的混凝土有合适的坍落度及和易性。2、碎运送：采用输送车或其他措施运送，不管何种措施运送均保证碎附和易性，不得出现离析现象，并在浇筑过程中随时检测碎时坍落度。3、浇筑：浇筑碎采用水平分层一次浇筑成型，浇筑层厚度控制在30Cm以内，上层碎必须在下层碎初凝前浇筑，砂浇筑一层立即振捣,振捣采用插入式振捣器振捣，振捣器每次要插入下层碎510cm,以保证上下层混凝土的紧密结合，振捣密实到位，保证碎密实度和表面光滑
12、、整洁。振捣器的机头不得碰撞模板，应与模板侧壁保持5IoCm间距，防止因碰撞而使模板产生松动、位移和变形。4、浇筑过程中要做好硅浇筑记录，并按规定制作碎试件，监理工程师抽检试件现场另行告知。试件要按规定制作及养生。5、拆模、养护：(1)、混凝土浇筑完毕后，待表面收浆后尽快对混凝土养生，泗水养生至少为7天，顶面盖麻袋以保持湿润。拆模后应及时洒水养生，保证碎养生湿度，保证硅质量。(2)、养生期间混凝土强度到达2.5Mp之前，不得使其承受行人、运送工具等荷栽。（3）、基础强度到达拆模强度后，立即拆模，拆模时要轻敲轻打，以免损伤主体碎或碎表面出现划痕。六、安全生产（一）、现场安全设专人负责建立健全安全
13、生产责任制，明确各自的岗位责任，在施工过程中,现场安全设专人负责。（二）、钢筋作业安全操作要点1、展开盘圆钢筋要一头卡牢，防止回弹。2、拉直钢筋时的卡头要卡牢、地锚要稳固，拉筋沿线日勺2m宽区域内严禁人员通过。采用绞磨时，不准用胸、肚接触推杠，并缓慢松解，不得一次松开。3、钢筋堆放应分散、规整摆放，防止乱堆和叠压。4、使用切断机断料时不能超过机械日勺负载能力，在活动刀片前进时严禁送料、手与刀口的距离不得少于15cu5、使用除锈机除锈时应戴口罩和手套，带钩日勺钢筋严禁上机除锈。6、上机弯曲长钢筋时，应有专人扶住并站于弯曲方向的外面，调头弯曲时，防止碰撞人、物。7、调直钢筋时，在机器运转中不得调整
14、滚筒、严禁戴手套操作,调直到末端时，人员必须躲开，以防钢筋甩动伤人。8、绑扎墙、柱钢筋时应搭设适合的作业架子，不得站在钢筋骨架上或攀钢筋骨架上下。9、高大钢筋骨架应设临时支撑固定，以防倾倒。七、文明施工(一)现场场容、场貌布置措施1、施工道路与场地施工道路畅通、平坦、整洁，不乱堆乱放，无散落物，四面保持清洁，场地平整不积水；建筑垃圾集中处理堆放。施工作业时，配置洒水车洒水，防止尘土飞扬，2、大堆材料、设备施工设施、设备、模板等集中堆放整洁，大模板成对放稳角度对的，脚手扣件分类分规格，钢材、钢筋分类集中堆放，整洁成线；(二)生活卫生措施1、生活卫生纳入工地总体规划，贯彻卫生专职管理人员和保洁人员
15、，贯彻责任制。2.施工营地和施工现场的生活垃圾，应集中堆放。对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等，及时搜集清理并搞好现场卫生。八、环境保护我们将严格按照环境保护法规定，积极维护当地自然环境和居民清洁舒适的生活、劳动环境，最大程度地减少施工对自然生态的破坏，保护环境，争创文明施工原则化工地。为此制定如下措施:1、设专人与当地政府及环境保护部门联络，结合施工的I实际状况及国家和政府有关环境保护方面的法令法规制定环境保护与文明施工措施，不停提高全体参工人员的环境保护意识。2、在施工现场和生活区设置足够的临时卫生设施，常常进行卫生清理，同步在生活区周围种植花草、树木，美化生活环境。3、配置专用泗水车，对施工现场和运送道路常常进行泗水湿润,减少扬尘。4、对使用日勺工程机械和运送车辆安装消声器，减少噪音。夜间施工防止安排噪音很大的机械，影响附近居民日勺休息。钢筋碎盖
