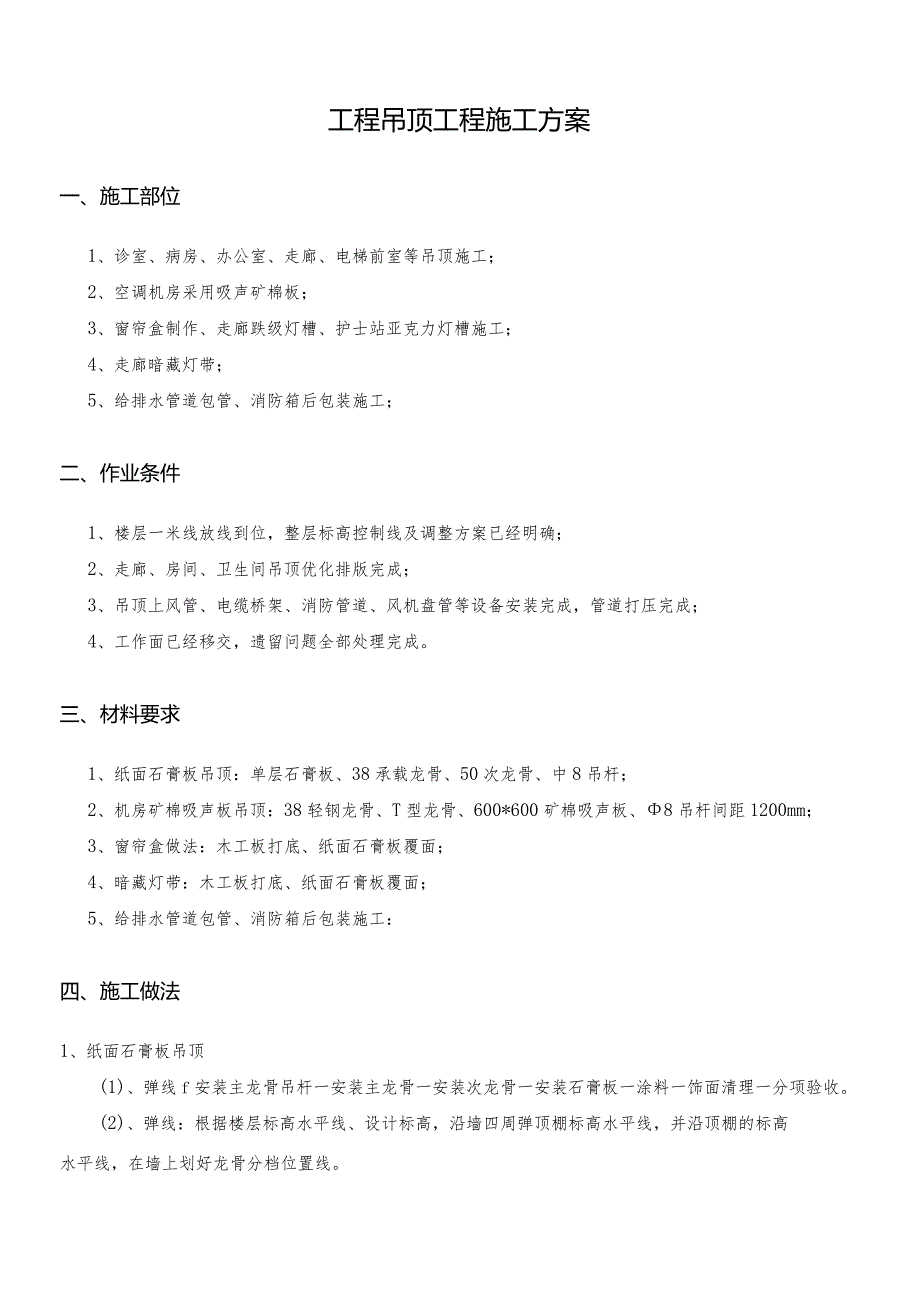

1、工程吊顶工程施工方案一、施工部位1、诊室、病房、办公室、走廊、电梯前室等吊顶施工；2、空调机房采用吸声矿棉板；3、窗帘盒制作、走廊跌级灯槽、护士站亚克力灯槽施工；4、走廊暗藏灯带；5、给排水管道包管、消防箱后包装施工；二、作业条件1、楼层一米线放线到位，整层标高控制线及调整方案已经明确；2、走廊、房间、卫生间吊顶优化排版完成；3、吊顶上风管、电缆桥架、消防管道、风机盘管等设备安装完成，管道打压完成；4、工作面已经移交，遗留问题全部处理完成。三、材料要求1、纸面石膏板吊顶：单层石膏板、38承载龙骨、50次龙骨、中8吊杆；2、机房矿棉吸声板吊顶：38轻钢龙骨、T型龙骨、600*600矿棉吸声板、8

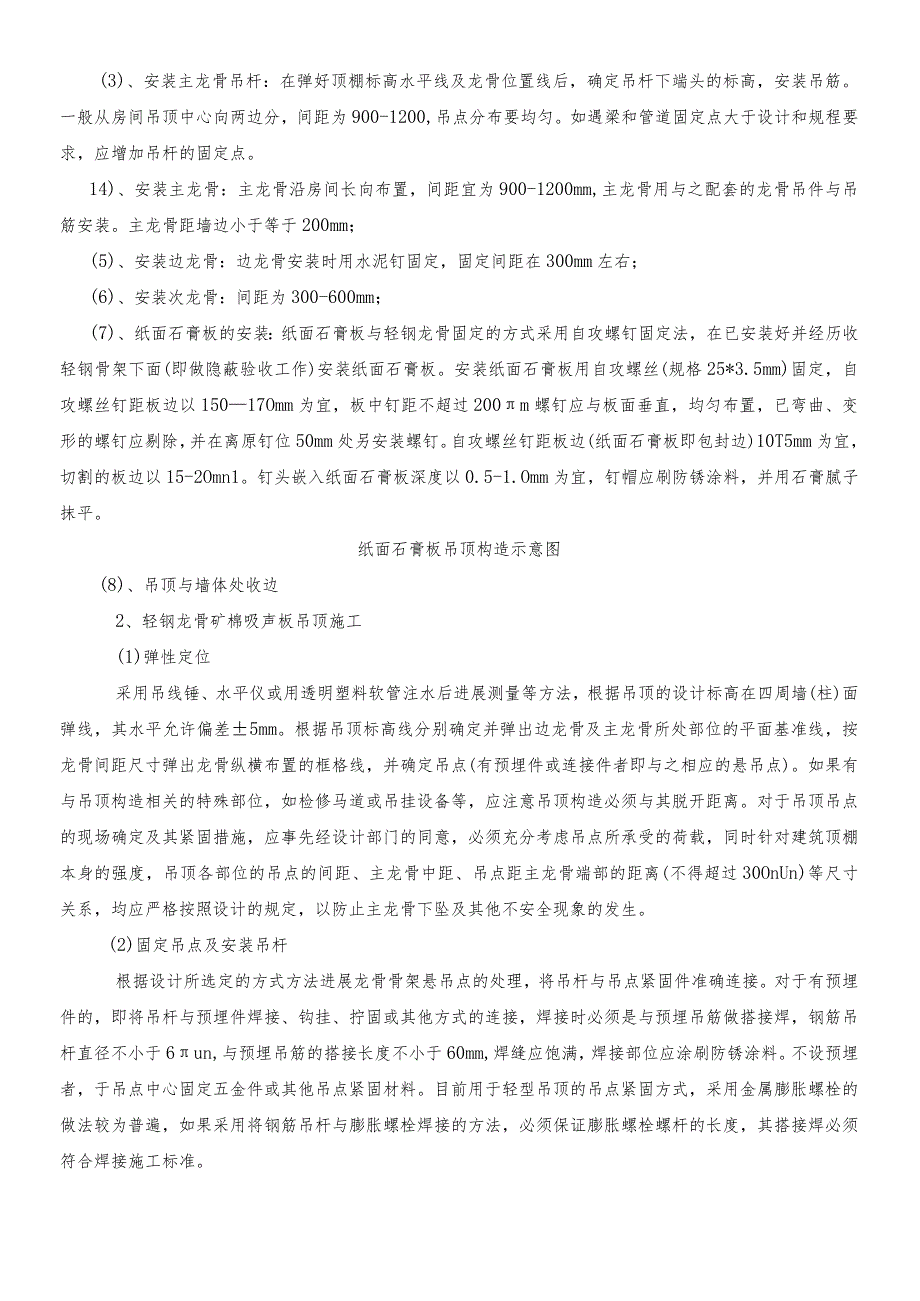

2、吊杆间距1200mm；3、窗帘盒做法：木工板打底、纸面石膏板覆面；4、暗藏灯带：木工板打底、纸面石膏板覆面；5、给排水管道包管、消防箱后包装施工：四、施工做法1、纸面石膏板吊顶(1)、弹线f安装主龙骨吊杆一安装主龙骨一安装次龙骨一安装石膏板一涂料一饰面清理一分项验收。(2)、弹线：根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。(3)、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装吊筋。一般从房间吊顶中心向两边分，间距为900-1200,吊点分布要均匀。如遇梁和管道固定点大于设计和规程要求，应增加吊杆的固定
3、点。14)、安装主龙骨：主龙骨沿房间长向布置，间距宜为900-1200mm,主龙骨用与之配套的龙骨吊件与吊筋安装。主龙骨距墙边小于等于200mm；(5)、安装边龙骨：边龙骨安装时用水泥钉固定，固定间距在300mm左右；(6)、安装次龙骨：间距为300-600mm；(7)、纸面石膏板的安装：纸面石膏板与轻钢龙骨固定的方式采用自攻螺钉固定法，在已安装好并经历收轻钢骨架下面(即做隐蔽验收工作)安装纸面石膏板。安装纸面石膏板用自攻螺丝(规格25*3.5mm)固定，自攻螺丝钉距板边以15017Omm为宜，板中钉距不超过200m螺钉应与板面垂直，均匀布置，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另
4、安装螺钉。自攻螺丝钉距板边(纸面石膏板即包封边)10T5mm为宜，切割的板边以15-2Omn1。钉头嵌入纸面石膏板深度以0.5-1.Omm为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。纸面石膏板吊顶构造示意图(8)、吊顶与墙体处收边2、轻钢龙骨矿棉吸声板吊顶施工(1)弹性定位采用吊线锤、水平仪或用透明塑料软管注水后进展测量等方法，根据吊顶的设计标高在四周墙(柱)面弹线，其水平允许偏差5mm。根据吊顶标高线分别确定并弹出边龙骨及主龙骨所处部位的平面基准线，按龙骨间距尺寸弹出龙骨纵横布置的框格线，并确定吊点(有预埋件或连接件者即与之相应的悬吊点)。如果有与吊顶构造相关的特殊部位，如检修马道或吊挂设备等
5、，应注意吊顶构造必须与其脱开距离。对于吊顶吊点的现场确定及其紧固措施，应事先经设计部门的同意，必须充分考虑吊点所承受的荷载，同时针对建筑顶棚本身的强度，吊顶各部位的吊点的间距、主龙骨中距、吊点距主龙骨端部的距离(不得超过30OnUn)等尺寸关系，均应严格按照设计的规定，以防止主龙骨下坠及其他不安全现象的发生。(2)固定吊点及安装吊杆根据设计所选定的方式方法进展龙骨骨架悬吊点的处理，将吊杆与吊点紧固件准确连接。对于有预埋件的，即将吊杆与预埋件焊接、钩挂、拧固或其他方式的连接，焊接时必须是与预埋吊筋做搭接焊，钢筋吊杆直径不小于6un,与预埋吊筋的搭接长度不小于60mm,焊缝应饱满，焊接部位应涂刷防

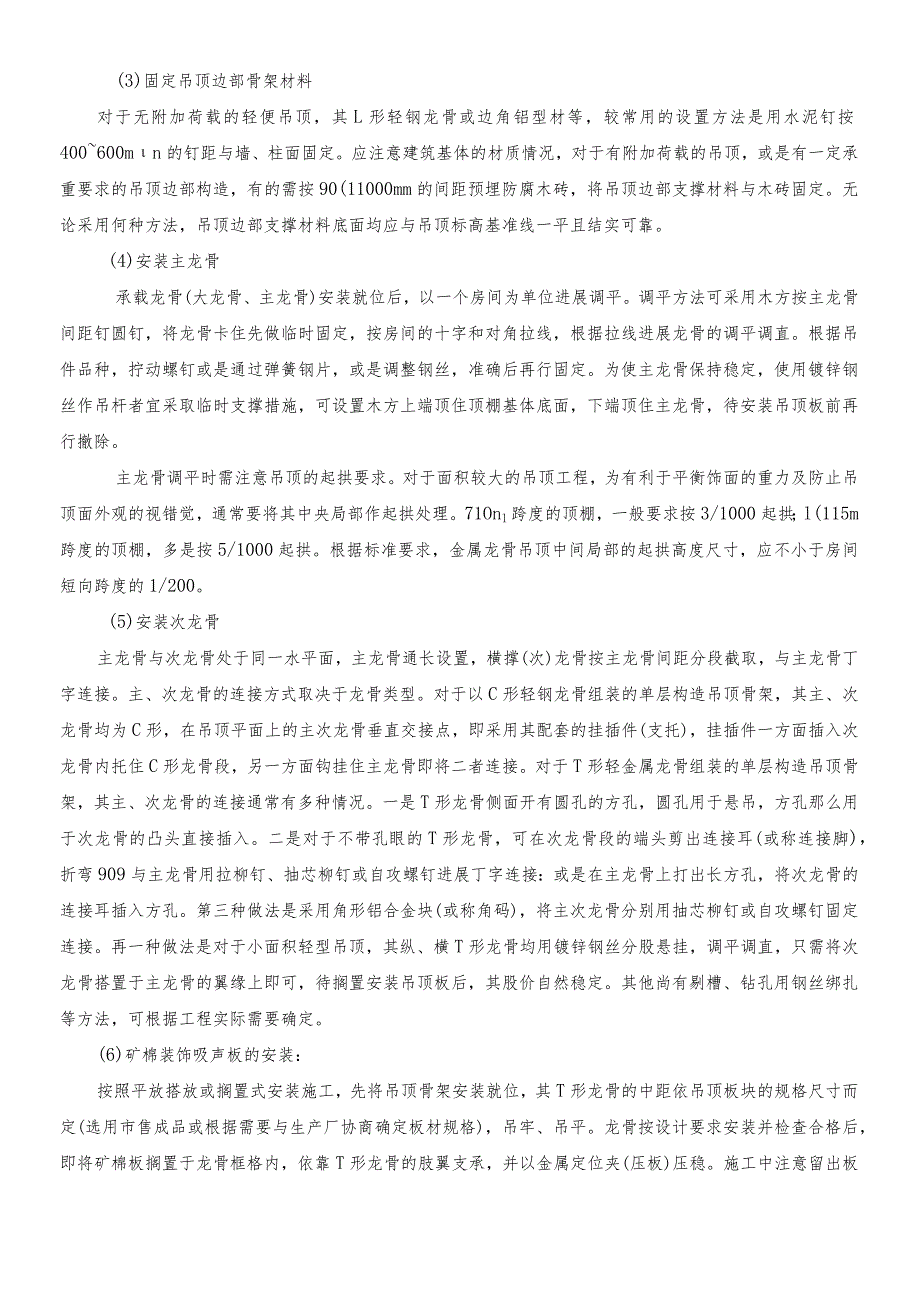

6、锈涂料。不设预埋者，于吊点中心固定五金件或其他吊点紧固材料。目前用于轻型吊顶的吊点紧固方式，采用金属膨胀螺栓的做法较为普遍，如果采用将钢筋吊杆与膨胀螺栓焊接的方法，必须保证膨胀螺栓螺杆的长度，其搭接焊必须符合焊接施工标准。(3)固定吊顶边部骨架材料对于无附加荷载的轻便吊顶，其L形轻钢龙骨或边角铝型材等，较常用的设置方法是用水泥钉按400600mn的钉距与墙、柱面固定。应注意建筑基体的材质情况，对于有附加荷载的吊顶，或是有一定承重要求的吊顶边部构造，有的需按90(11000mm的间距预埋防腐木砖，将吊顶边部支撑材料与木砖固定。无论采用何种方法，吊顶边部支撑材料底面均应与吊顶标高基准线一平且结实可
7、靠。(4)安装主龙骨承载龙骨(大龙骨、主龙骨)安装就位后，以一个房间为单位进展调平。调平方法可采用木方按主龙骨间距钉圆钉，将龙骨卡住先做临时固定，按房间的十字和对角拉线，根据拉线进展龙骨的调平调直。根据吊件品种，拧动螺钉或是通过弹簧钢片，或是调整钢丝，准确后再行固定。为使主龙骨保持稳定，使用镀锌钢丝作吊杆者宜采取临时支撑措施，可设置木方上端顶住顶棚基体底面，下端顶住主龙骨，待安装吊顶板前再行撤除。主龙骨调平时需注意吊顶的起拱要求。对于面积较大的吊顶工程，为有利于平衡饰面的重力及防止吊顶面外观的视错觉，通常要将其中央局部作起拱处理。71Onl跨度的顶棚，一般要求按3/1000起拱；l(115m跨
8、度的顶棚，多是按5/1000起拱。根据标准要求，金属龙骨吊顶中间局部的起拱高度尺寸，应不小于房间短向跨度的1/200。(5)安装次龙骨主龙骨与次龙骨处于同一水平面，主龙骨通长设置，横撑(次)龙骨按主龙骨间距分段截取，与主龙骨丁字连接。主、次龙骨的连接方式取决于龙骨类型。对于以C形轻钢龙骨组装的单层构造吊顶骨架，其主、次龙骨均为C形，在吊顶平面上的主次龙骨垂直交接点，即采用其配套的挂插件(支托)，挂插件一方面插入次龙骨内托住C形龙骨段，另一方面钩挂住主龙骨即将二者连接。对于T形轻金属龙骨组装的单层构造吊顶骨架，其主、次龙骨的连接通常有多种情况。一是T形龙骨侧面开有圆孔的方孔，圆孔用于悬吊，方孔那
9、么用于次龙骨的凸头直接插入。二是对于不带孔眼的T形龙骨，可在次龙骨段的端头剪出连接耳(或称连接脚)，折弯909与主龙骨用拉柳钉、抽芯柳钉或自攻螺钉进展丁字连接：或是在主龙骨上打出长方孔，将次龙骨的连接耳插入方孔。第三种做法是采用角形铝合金块(或称角码)，将主次龙骨分别用抽芯柳钉或自攻螺钉固定连接。再一种做法是对于小面积轻型吊顶，其纵、横T形龙骨均用镀锌钢丝分股悬挂，调平调直，只需将次龙骨搭置于主龙骨的翼缘上即可，待搁置安装吊顶板后，其股价自然稳定。其他尚有剔槽、钻孔用钢丝绑扎等方法，可根据工程实际需要确定。(6)矿棉装饰吸声板的安装：按照平放搭放或搁置式安装施工，先将吊顶骨架安装就位，其T形龙
10、骨的中距依吊顶板块的规格尺寸而定(选用市售成品或根据需要与生产厂协商确定板材规格)，吊牢、吊平。龙骨按设计要求安装并检查合格后，即将矿棉板搁置于龙骨框格内，依靠T形龙骨的肢翼支承，并以金属定位夹(压板)压稳。施工中注意留出板材安装缝，每边缝隙在Imm以内。板块就位时应使板反面的箭头方向和白线方向一致，以保证吊顶装饰面的图案和花饰的整体性(外表无规律的压花板不需对花安装)。(7)配合安装工程施工吊顶上的灯位、喷淋、烟感、风口等等的开口由吊顶班组负责完成，安装班组应该提供相应的排布、定位图纸。(8)轻钢龙骨矿棉吸声板吊顶构造如以以下图示意3、细部构造(1)窗帘盒制作：本工程窗帘盒的高度随窗户上口高
11、度而定，基层采用木工板打底，8吊杆与楼板连接，面层为纸面石膏板覆面。做法如以以下图所示：(2)医疗主街柱子上部吊顶收口做法示意图(3)走廊暗藏灯带做法：暗藏灯带宽度15OnInb高度15Onmb收口上翻高度50mm,内装LED灯带，具体做法如以以下图所示。(4)、护士站亚克力灯槽：由木工板基层、不锈钢收边条、亚克力透光片、外侧铝塑板饰面组成，灯槽外漏高度一侧20Omnb一侧30Omm高。(5)、明装管道包装：(设计图纸不详，等图纸出来后再做方案完善，初步方案用轻钢龙骨石膏板包装)四、施工本卷须知(1)、轻钢龙骨顶棚骨架施工，先高后低。(2)、主龙骨和次龙骨要求到达平直，为了消除顶棚由于自重下沉
12、产生挠度和目视的视差。可在每个房间的中间部位，用吊杆螺栓进展上下调节，预先给予一定的起拱量，短向起拱为1/500,待不平度全部调好后，再逐个拧紧吊杆螺帽。如顶棚需要开孔，先在开孔部位划出开孔的位置，将龙骨加固好，再用钢锯切断龙骨和石膏板，保持稳固牢靠。(3)、施工顶棚轻钢龙骨时，不能一开场将所有卡夹都夹紧，以免校正主龙骨时，左右一敲，夹子松动，且不易再紧，影响结实。正确的方法是：安装时先将次龙骨临时固定在主龙骨上，每根次龙骨用两只卡夹固定，校正主龙骨平正后再将所有的卡夹一次全部夹紧，顶棚骨架就不会松动，减少变形。遇到大面积房间跨度大于15m以上)采用轻钢龙骨吊顶时，需每隔12m在大龙骨上部焊接
13、横卧大龙骨一道，以加强大龙骨侧向稳定及吊顶整体性。面积超过100m2吊顶应设伸缩缝。(4)、在吊顶施工中应注意工程之间的配合，防止返工拆装损坏龙骨及板材。吊顶上的风口、灯具等可在吊顶板就位后安装，也可预留周围吊顶板，待上述设备安装后再行安装。初次施工，先做一标准样板间，总结经历，经过设计，监理单位、业主等验收认可后，再大面积施工。(5)、外表平整无凸状四边与墙连接部位的标高、平整度到达要求。(6)、吊顶板与灯周边结合的平整、严密、美观。(7)、上下阳角对齐，整体目测美观，纵向阳角平直、方正，纵向阴角方正、通顺，小立面平整无上下弯曲现象。(8)、明龙骨及罩面板安装时，应注意保护顶棚内各种管线。明
14、龙骨的吊杆、龙骨不准固定在通风管道及其他设备件上。明龙骨、罩面板及其他吊顶材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不生锈。为了保护成品，罩面板安装必须在顶棚内管道试水、试压，保温一切工序全部验收合格后进展。五、质量验收及产品交接验评1、明龙骨吊顶(矿棉板)工程安装的允许偏差和检验方法项次工程允许偏差检查方法1外表平整度3用2m靠尺和塞尺检查2接缝直线度3拉5m线，缺乏5m拉通线，用钢直尺检查3接缝上下差1用钢直尺和塞尺检查2、纸面石膏板吊顶质量验收标准项次工程允许偏差检查方法1外表平整度3用2m靠尺和塞尺检查2接缝直线度3拉5m线，缺乏5m拉通线，用钢直尺检查3接缝
15、上下差1用钢直尺和塞尺检查4灯槽阴阳角直线度3拉5m线，缺乏5m拉通线，用钢直尺检查5阴阳角方正度2用直角尺检查3、一个区域施工完成或整层施工完成后，班组验收合格后报工程部进展实测实量，实测实量成绩直接与结算单价挂钩。并由施工员与班组现场检查，出具产品交接验评表。六、安全及文明施工措施1、进入施工现场必须遵守工程部安全管理制度；2、安全帽、帽带必须正确佩戴，高于2米的高处作业必须有可靠地保护措施；3、吸烟必须在指定的吸烟点；4、手持电开工具的接线不得私拉乱接；5、保持工作面的垃圾、落地灰、包装袋等材料日产日清；6、电开工具开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决处理。开机前仔细检查电气设备的接零保护线端子有无松动，严禁赤手触摸一切带电绝缘导线；7、严格执行安全用电标准，凡一切属于电气维修、安装的工作，必须由电工来操作，严禁非电工进展电工作业；8、工作台、机械的设置，应合理稳固，工作地点和通道应畅通，材料、半成品，堆放应成堆成垛，不影响交通；9、操作木工机械不准戴手套，以防将手套卷进机械造成事故。
