《空调亲水铝箔技术协议.docx》由会员分享，可在线阅读，更多相关《空调亲水铝箔技术协议.docx（6页珍藏版）》请在第壹文秘上搜索。

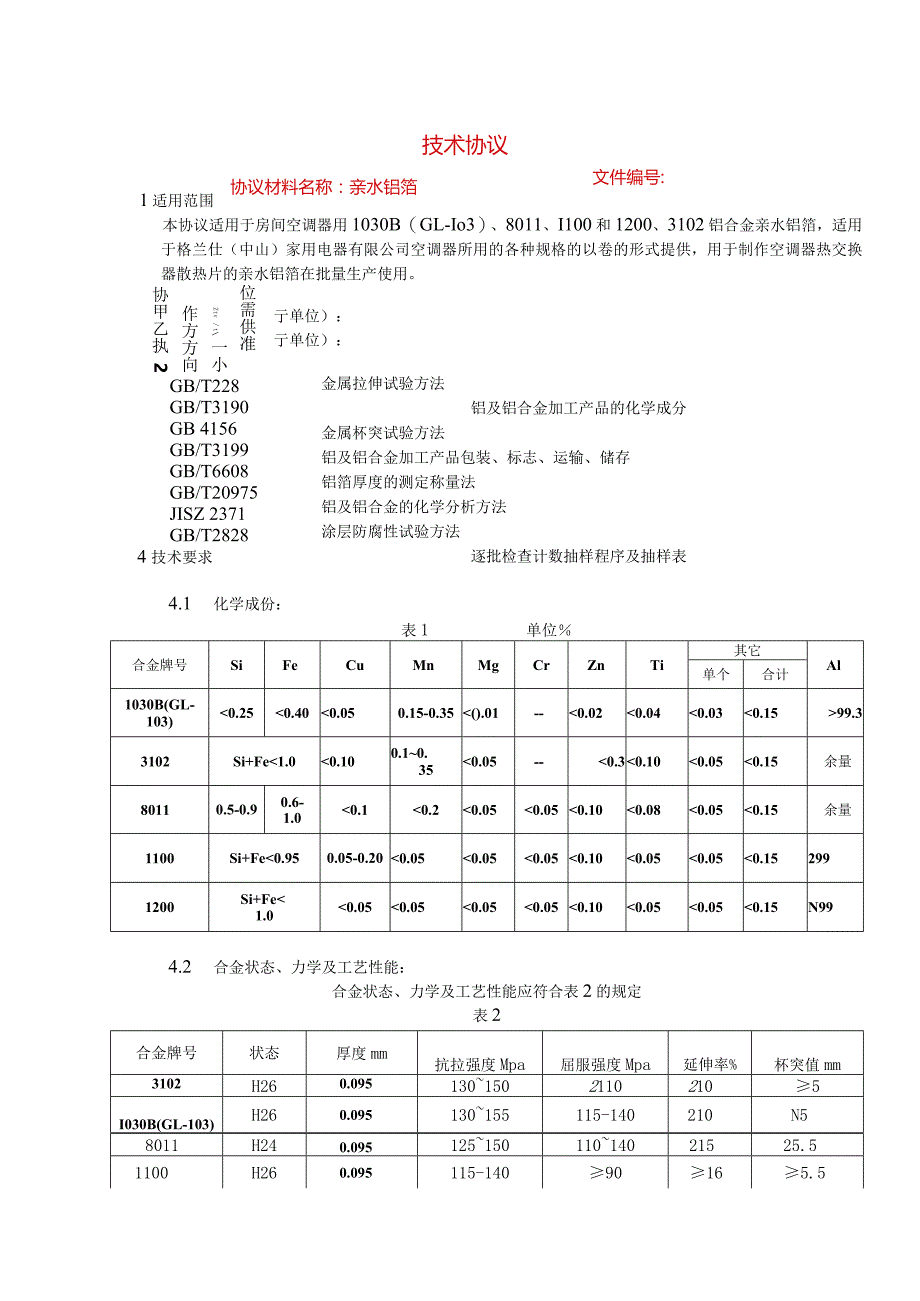

1、技术协议协议材料名称：亲水铝箔文件编号:1适用范围本协议适用于房间空调器用1030B（GL-Io3）、8011、I100和1200、3102铝合金亲水铝箔，适用于格兰仕（中山）家用电器有限公司空调器所用的各种规格的以卷的形式提供，用于制作空调器热交换器散热片的亲水铝箔在批量生产使用。位需供准Ztv t 一小 作方方向 协甲乙执 2 3亍单位）：亍单位）：GB/T228GB/T3190GB 4156GB/T3199GB/T6608GB/T20975JISZ 2371GB/T28284 技术要求金属拉伸试验方法铝及铝合金加工产品的化学成分金属杯突试验方法铝及铝合金加工产品包装、标志、运输、储存铝箔
2、厚度的测定称量法铝及铝合金的化学分析方法涂层防腐性试验方法逐批检查计数抽样程序及抽样表4.1 化学成份：表1单位合金牌号SiFeCuMnMgCrZnTi其它Al单个合计1030B(GL-103)0.250.400.050.15-0.35().01-0.020.040.0399.33102Si+Fe1.00.100.10.350.05-0.30.100.050.15余量80110.5-0.90.6-1.00.10.20.050.050.100.080.050.15余量1100Si+Fe0.950.05-0.200.050.050.050.100.050.050.152991200Si+Fe1.0
3、0.050.050.050.050.100.050.05W2涂层腐蚀前后的铝箔重量，单位：g；G涂层密度1.05gcm35.11 涂层附着力的检测方法Bl仪器与器材涤纶胶带、杯突机GB-2mmB2网格剥离试验方法B2.1取20mm30mm的试样片。B2.2使用单面刀片刀刃在试样片的涂层上垂直以Imin为间隔划出横竖条11条，制取100个网纹眼，划条深以切穿膜层为准。B2.3先用手指用力压下压敏胶带于网眼上。接着用力向后拉，使胶带从涂层表面剥离，目测涂层有无剥落，应100%确认无剥落。B3杯突试验方法用杯突试验机冲压深5mm,观察突起处或裂口处有无脱层。B4弯曲试验方法将亲水铝箔弯曲一次180o
4、,=2a（a为亲水铝箔厚度）观察弯曲处涂层有无脱落。5.12抗热性将试样置于200的恒温箱中10分钟后取出，目视有无变色。5.13抗碱性将试样放入室温10%NaoH溶液中，5min后取出用水冲洗。待水分干燥以后观察亲水涂层外观。5.14耐酸性将试样放入室温10%HCI溶液中浸泡5min,取出后用水冲洗正反面各30s,将试样放入II（TC烘箱内烘干Iomin,待水分干燥并冷却后观察亲水涂层外观。要求被浸泡的亲水涂层，距切边3mm范围除外，其余部位无发白、起泡、膨胀，用棉签来回擦试涂层表面2个回合，亲水涂层无脱落。5 .15涂层气味，试样浸入水中12h,自然干燥后闻气味。6 .标志、包装、运输、贮
5、存6. 1标志验收合格的亲水铝箔卷应贴上标签，其上注明：品名/合金牌号/状态/规格/批号/执行标准/净重/包装日期/生产企业。6.2 质量证明书每批外购的亲水铝箔应附有符合本协议要求的质量证明书。其上注明：供方名称/合金牌号/供货状态/重量/规格/批号/力学性能试验结果/技术监督部门检印/生产日期。6.3 包装：外购的亲水铝箔用塑料薄膜、硬纸皮逐层包裹，然后固定在木架上，再用铁皮包扎带扎紧。能防止雨、雪和有害气体的浸入，经打开包装后，铝箔清洁、干燥（湿度W65%）,无腐蚀性物质附着。叉车能叉进木架下面作短距离搬运，在正常装卸运输过程中，整卷铝箔无损伤。6.4 自制的亲水铝箔允许简化包装，塑料薄
6、膜应清洁、干净、无破损，能防止铝箔受潮。7交收检验6.5 检查与验收所有进厂亲水铝箔应由本公司品质管理部门验收。6.6 组批每批亲水铝箔应成批提交验收，每批铝箔应是同一状态、规格组成，每批重量和卷数不限。材料检测试验的取样位置及数量按GB319882的规定。6.7 取样位置和数量7. 3.1化学成份仲裁分析可从铝箔卷的任意部位切取。7. 3.2力学性能测试应从每批来料中抽取2%卷（每批不少于2卷），每卷切取三个纵向试样。1.1 3.3外观、板型、尺寸偏差应逐卷检查，受检铝箔应打开l3mm进行测量。7.4 供货方每批供货必须提供该批产品的出厂检验报告，包括机械性能测试、化学成份检验报告、涂层性能检验报告。7.5 检查结果的判定7. 5.1化学成份不合格时判整批不合格。7. 5.2外观质量、板型、外形尺寸允许偏差不合格时为单件不合格。7.5.3力学性能试验结果不合格时再从该试样所在卷中取双倍数量的试样进行重复试验，全部合格时，则判该批合格，重复试验仍有一个试样不合格，则该批不合格。7.5.4涂层性能不合格时，在另一卷中取双倍
