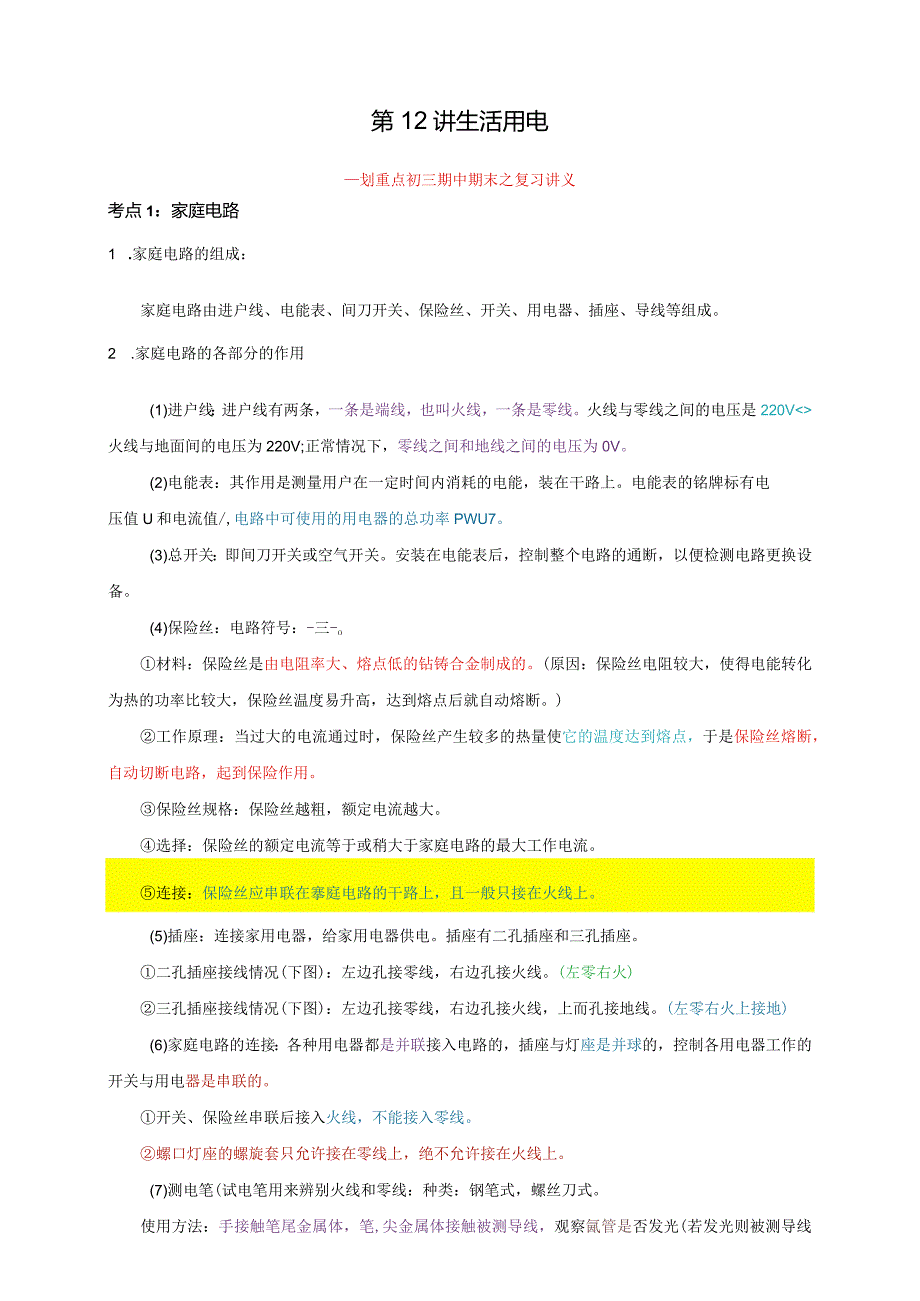

1、第12讲生活用电划重点初三期中期末之复习讲义考点1：家庭电路1 .家庭电路的组成：家庭电路由进户线、电能表、间刀开关、保险丝、开关、用电器、插座、导线等组成。2 .家庭电路的各部分的作用(1)进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V火线与地面间的电压为220V;正常情况下，零线之间和地线之间的电压为0V。(2)电能表：其作用是测量用户在一定时间内消耗的电能，装在干路上。电能表的铭牌标有电压值U和电流值/,电路中可使用的用电器的总功率PWU7。(3)总开关：即间刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。(4)保险丝：
2、电路符号：-三-o材料：保险丝是由电阻率大、熔点低的钻铸合金制成的。(原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。)工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。保险丝规格：保险丝越粗，额定电流越大。选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。连接：保险丝应串联在搴庭电路的干路上，且一般只接在火线上。(5)插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。二孔插座接线情况(下图)：左边孔接零线，右边孔接火线。(左零右火)三孔插座接线情况(下图)：左边孔接

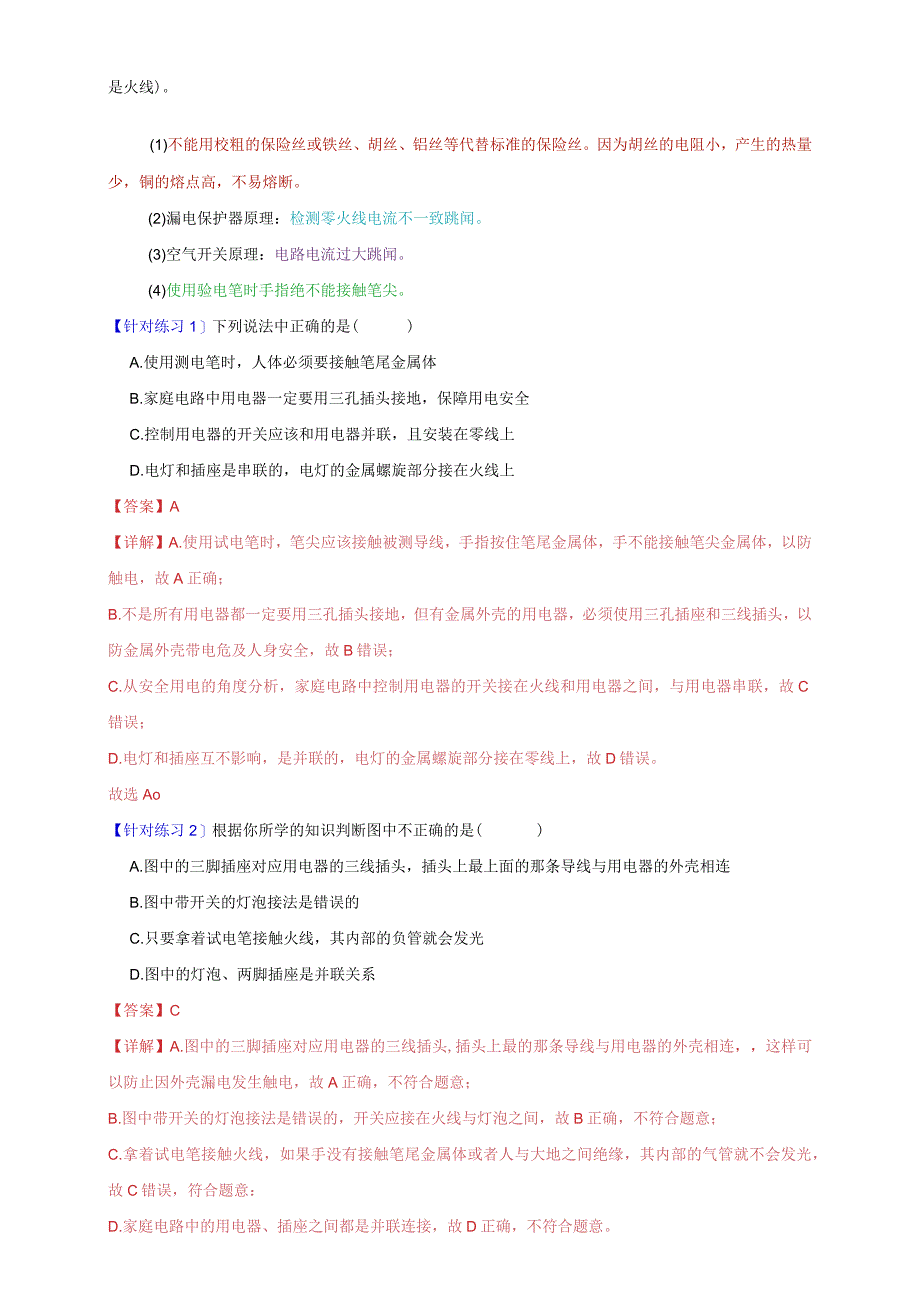

3、零线，右边孔接火线，上而孔接地线。(左零右火上接地)(6)家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并球的，控制各用电器工作的开关与用电器是串联的。开关、保险丝串联后接入火线，不能接入零线。螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。(7)测电笔(试电笔用来辨别火线和零线：种类：钢笔式，螺丝刀式。使用方法：手接触笔尾金属体，笔,尖金属体接触被测导线，观察氤管是否发光(若发光则被测导线是火线)。(1)不能用校粗的保险丝或铁丝、胡丝、铝丝等代替标准的保险丝。因为胡丝的电阻小，产生的热量少，铜的熔点高，不易熔断。(2)漏电保护器原理：检测零火线电流不一致跳闻。(3)空气开关
4、原理：电路电流过大跳闻。(4)使用验电笔时手指绝不能接触笔尖。【针对练习1下列说法中正确的是()A.使用测电笔时，人体必须要接触笔尾金属体B.家庭电路中用电器一定要用三孔插头接地，保障用电安全C.控制用电器的开关应该和用电器并联，且安装在零线上D.电灯和插座是串联的，电灯的金属螺旋部分接在火线上【答案】A【详解】A.使用试电笔时，笔尖应该接触被测导线，手指按住笔尾金属体，手不能接触笔尖金属体，以防触电，故A正确；B.不是所有用电器都一定要用三孔插头接地，但有金属外壳的用电器，必须使用三孔插座和三线插头，以防金属外壳带电危及人身安全，故B错误；C.从安全用电的角度分析，家庭电路中控制用电器的开关

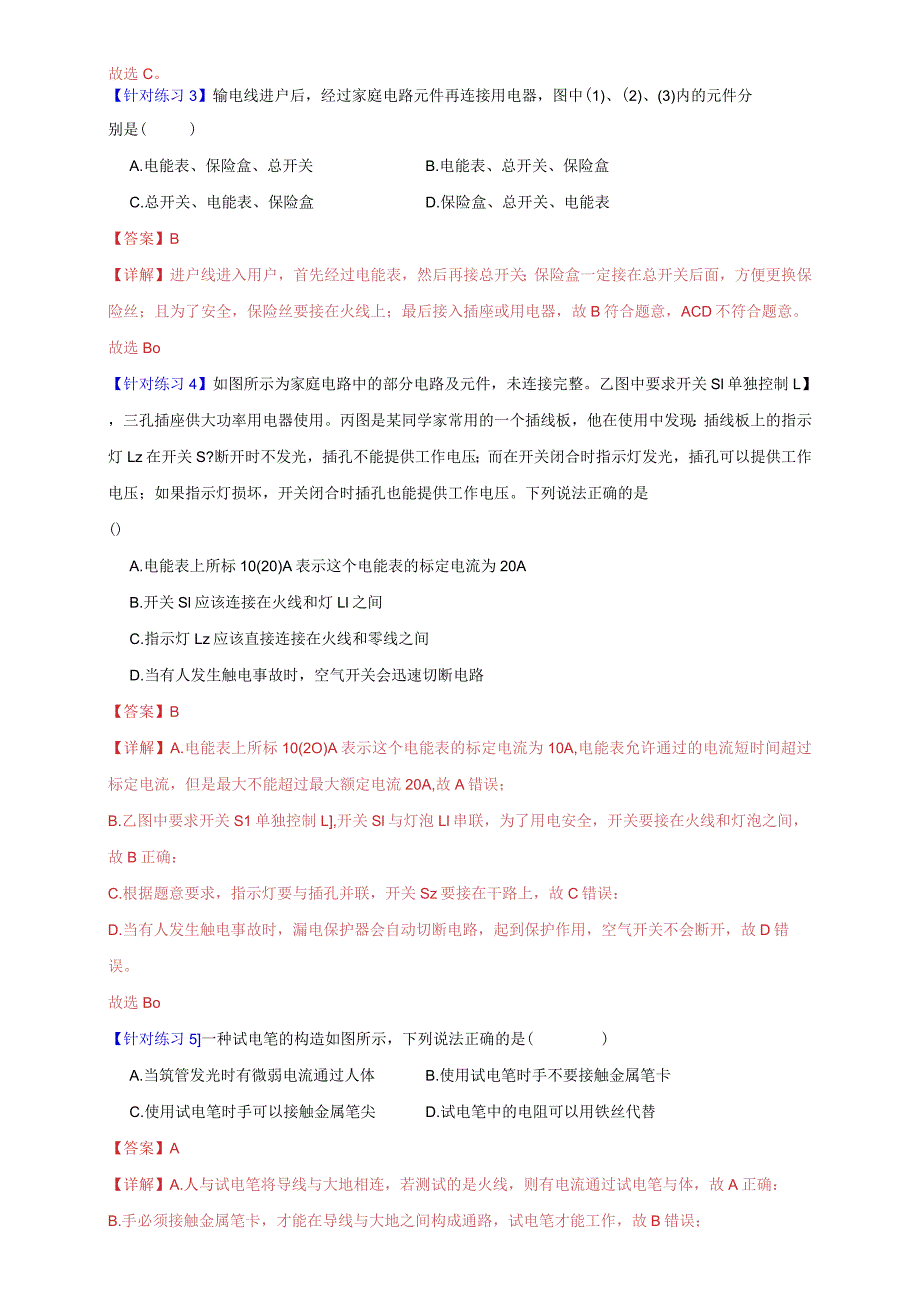

5、接在火线和用电器之间，与用电器串联，故C错误；D.电灯和插座互不影响，是并联的，电灯的金属螺旋部分接在零线上，故D错误。故选Ao【针对练习2根据你所学的知识判断图中不正确的是()A.图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连B.图中带开关的灯泡接法是错误的C.只要拿着试电笔接触火线，其内部的负管就会发光D.图中的灯泡、两脚插座是并联关系【答案】C【详解】A.图中的三脚插座对应用电器的三线插头,插头上最的那条导线与用电器的外壳相连，这样可以防止因外壳漏电发生触电，故A正确，不符合题意；B.图中带开关的灯泡接法是错误的，开关应接在火线与灯泡之间，故B正确，不符合题
6、意；C.拿着试电笔接触火线，如果手没有接触笔尾金属体或者人与大地之间绝缘，其内部的气管就不会发光，故C错误，符合题意：D.家庭电路中的用电器、插座之间都是并联连接，故D正确，不符合题意。故选C。【针对练习3】输电线进户后，经过家庭电路元件再连接用电器，图中(1)、(2)、(3)内的元件分别是()A.电能表、保险盒、总开关B.电能表、总开关、保险盒C.总开关、电能表、保险盒D.保险盒、总开关、电能表【答案】B【详解】进户线进入用户，首先经过电能表，然后再接总开关；保险盒一定接在总开关后面，方便更换保险丝；且为了安全，保险丝要接在火线上；最后接入插座或用电器，故B符合题意，ACD不符合题意。故选B
7、o【针对练习4】如图所示为家庭电路中的部分电路及元件，未连接完整。乙图中要求开关Sl单独控制L】，三孔插座供大功率用电器使用。丙图是某同学家常用的一个插线板，他在使用中发现：插线板上的指示灯Lz在开关S?断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是()A.电能表上所标10(20)A表示这个电能表的标定电流为20AB.开关Sl应该连接在火线和灯Ll之间C.指示灯Lz应该直接连接在火线和零线之间D.当有人发生触电事故时，空气开关会迅速切断电路【答案】B【详解】A.电能表上所标10(2O)A表示这
8、个电能表的标定电流为10A,电能表允许通过的电流短时间超过标定电流，但是最大不能超过最大额定电流20A,故A错误；B.乙图中要求开关S1单独控制L,开关Sl与灯泡Ll串联，为了用电安全，开关要接在火线和灯泡之间，故B正确：C.根据题意要求，指示灯要与插孔并联，开关Sz要接在干路上，故C错误：D.当有人发生触电事故时，漏电保护器会自动切断电路，起到保护作用，空气开关不会断开，故D错误。故选Bo【针对练习5一种试电笔的构造如图所示，下列说法正确的是()A.当筑管发光时有微弱电流通过人体B.使用试电笔时手不要接触金属笔卡C.使用试电笔时手可以接触金属笔尖D.试电笔中的电阻可以用铁丝代替【答案】A【详
9、解】A.人与试电笔将导线与大地相连，若测试的是火线，则有电流通过试电笔与体，故A正确：B.手必须接触金属笔卡，才能在导线与大地之间构成通路，试电笔才能工作，故B错误；C.若手接触笔尖，等同于直接接触家庭电路中导线，是容易发生触电事故的，故C错误；D.为了保证人身安全，要求通过人体的电流非常微小，这就要求试电笔里的电阻阻值非常大，十成欧或者百万欧级，铁丝的电阻达不到百欧级。如果用铁丝代替电阻，当试电笔接触火线时，通过人体的电流非常大，会发生触电事故，故D错误。故选Ao【针对练习6】如图所示是某家庭电路的一部分，下列说法正确的是（）A.电冰箱连入三孔插座后，电灯与电冰箱并联B.闭合S灯不亮，说明没
10、电，可以直接维修C.零线和地线之间的电压为220VD.保险丝改接到零线上更安全【答案】A【详解】A.电冰箱接入三孔插座后，电灯与电冰箱互不影响，能独立工作，是并联的，故A正确;B.闭合S灯不亮，说明没电，应该首先要确定电路故障的原因，然后再维修，故B错误；C.零线和地线之间的电压为OV,故C错误；D.为了安全，保险丝应该接到火线上，保险丝熔断时，整个电路与火线之间是断开的，故D错误。故选Ao【针对练习7】“安全用电，珍爱生命是每位同学应有的意识。小红家的配电系统如图所示，下列说法正确的是（）A.人触电时，空气开关会迅速断开B.在电流过大时，空气开关能自动断开以保护电路安全C.当有电流经过人体时
11、，漏电保护器能迅速将电流导入大地D.漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地【答案】B【详解】AB.当电路中电流过大时，空气开关会迅速断开，人触电时，电路中电流不会过大，所以空气开关不会断开，故A错误，B正确；CD.当有电流经过人体时，漏电保护器能迅速将电路切断，保护人体安全，故CD错误。故选Bo【针对练习8】如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是（）A.保险盒接法正确，能起到保护的作用B.二孔插座接法正确，接入用电器后能正常工作C.开关和灯泡接法正确，开关接在零线上符合安全用电原则D.三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上【答案】D【详解】A.图
12、中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A错误；B.图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B错误；C.电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C错误；D.三孔插座接法正确，有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D正确：故选Do【针对练习9】（多选）关于用电器的连接方式，下列说法正确的是（）A.家庭用的电冰箱与洗衣机是并联的B.若开关闭合时两盏灯同时亮，则两盏灯一定是串联C.若连接在一个电路中的两盏灯
13、电流相等，则两灯一定是串联D.若连接在一个电路中的两盏灯两端电压不相等，则两灯一定是串联【答案】AD【详解】A.家庭电路中各用电器是互不影响的，所以是并联的，故A正确：B.由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联，故B错误；C.在并联电路中，两盏灯的规格相同时，通过的电流也是相同的，故C错误；D.因为并联电路两端电压相等，因此两个用电器两端电压不相等，那么它们一定不是并联连接，是串联在电路中的，故D正确。故选ADo【针对练习10（多选）如图是小虎家中电路的一部分，下列说法中正确
14、的是（）A.电冰箱接入三孔插座后，其外壳与大地相连B.闭合开关S时灯发光，用试电笔接触4点包管会发光C.可以用漏电保护器来代替保险丝D.为了用电安全，应在甲处安装开关，乙处安装电灯【答案】ABD【详解】A.电冰箱接入三孔插座后，与地线连接，即电冰箱的外壳与大地相连，故A正确；B.试电笔是用来检测电路故障的工具，闭合开关S时，电路连通灯发光，彳点在火线上，用试电笔接触4点时，火线、试电笔、人体之间构成通路，筑管发光，故B正确：C.家庭电路中，漏电保护器和保险丝的原理不一样，即使火线和零线接在一起，漏电保护器也不一定会跳，所以不能用漏电保护器来代替保险丝，故C错误；D.在家庭电路中，为了安全，应把
15、开关接在火线与用电器之间，所以甲处安装开关，乙处安装电灯，故D正确。故选ABDo【针对练习11】我国家庭照明电路的电压为伏，家中接电视机的插座和电视机是连接的。家中电视机和其他用电器之间是连接的（选填“串联或并联”）；【答案】220串联并联【详解】1我国家庭电路的电压是220V。用电器和接用电器的插座之间都是串联的。家中使用的各类用电器可以单独工作，互不影响，因此它们之间的连接是并联。【针对练习12】在家庭电路中，为了防止触电事故的发生，应该将用电器的开关安装在（填“火线或“零线）和用电器之间。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方法是（填甲或乙【答案】火线甲【详解】在家庭电路中，为了防止触电事故的发生，应该将用电器的开关安装在火线和用电器之间。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，手必须接触笔尾金属体，正确的使用方法是甲。【针对练习13】如图所示，是我国家庭电路的连接示意图，两根进户线之间有V的电压。小明用试电笔检查家庭电路，电路中W处表示该处断路，电路中其他各处完好。开关S闭合后，正确使用试电笔测
