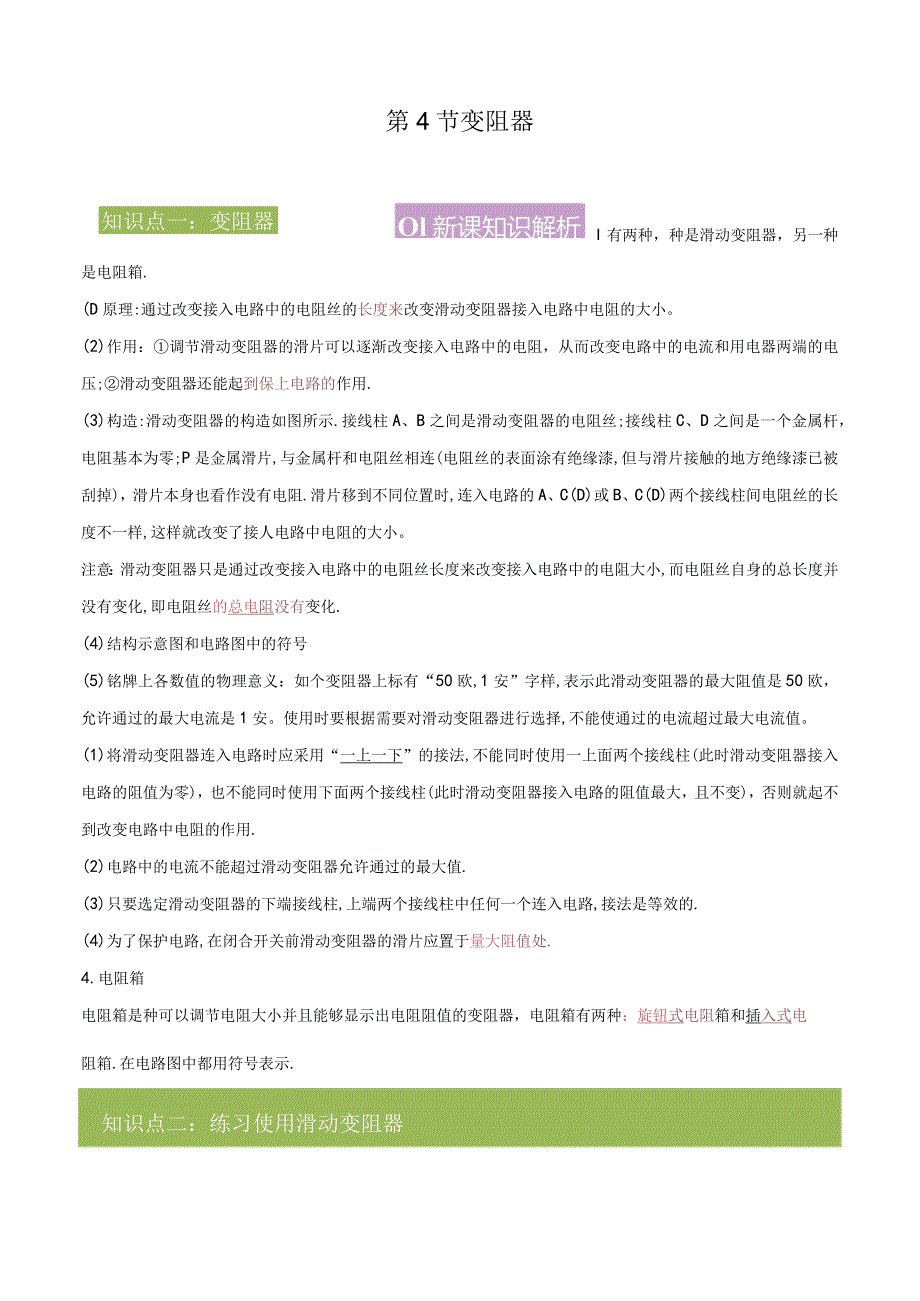

1、Ol新课知识解析知识点一：变阻器第4节变阻器I有两种，种是滑动变阻器，另一种是电阻箱.(D原理:通过改变接入电路中的电阻丝的长度来改变滑动变阻器接入电路中电阻的大小。(2)作用：调节滑动变阻器的滑片可以逐渐改变接入电路中的电阻，从而改变电路中的电流和用电器两端的电压;滑动变阻器还能起到保上电路的作用.(3)构造:滑动变阻器的构造如图所示.接线柱A、B之间是滑动变阻器的电阻丝;接线柱C、D之间是一个金属杆，电阻基本为零;P是金属滑片,与金属杆和电阻丝相连(电阻丝的表面涂有绝缘漆,但与滑片接触的地方绝缘漆已被刮掉)，滑片本身也看作没有电阻.滑片移到不同位置时,连入电路的A、C(D)或B、C(D)两
2、个接线柱间电阻丝的长度不一样,这样就改变了接人电路中电阻的大小。注意：滑动变阻器只是通过改变接入电路中的电阻丝长度来改变接入电路中的电阻大小,而电阻丝自身的总长度并没有变化,即电阻丝的总电阻没有变化.(4)结构示意图和电路图中的符号(5)铭牌上各数值的物理意义：如个变阻器上标有“50欧,1安”字样,表示此滑动变阻器的最大阻值是50欧，允许通过的最大电流是1安。使用时要根据需要对滑动变阻器进行选择,不能使通过的电流超过最大电流值。(1)将滑动变阻器连入电路时应采用“一上一下”的接法,不能同时使用一上面两个接线柱(此时滑动变阻器接入电路的阻值为零)，也不能同时使用下面两个接线柱(此时滑动变阻器接入

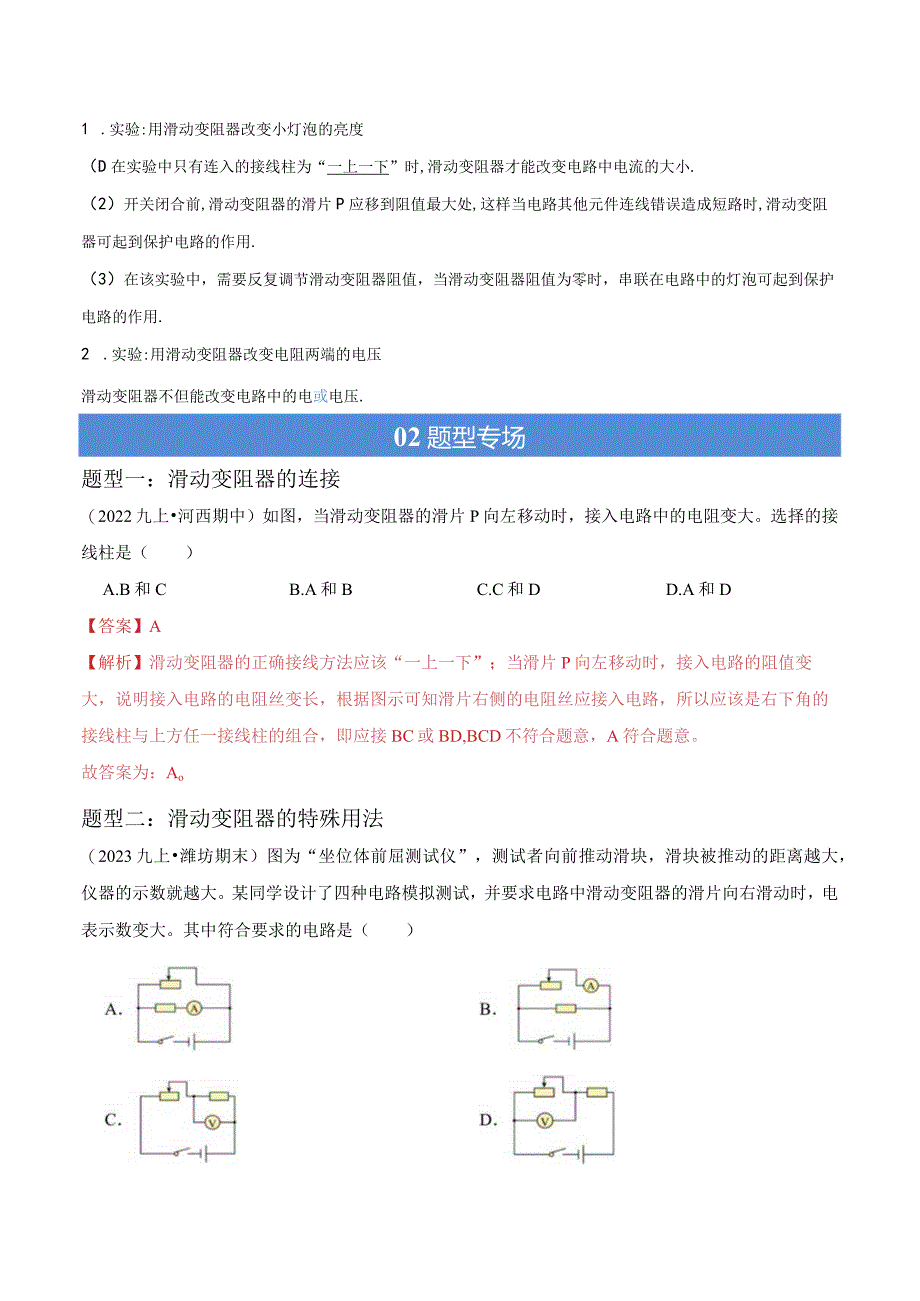

3、电路的阻值最大，且不变)，否则就起不到改变电路中电阻的作用.(2)电路中的电流不能超过滑动变阻器允许通过的最大值.(3)只要选定滑动变阻器的下端接线柱,上端两个接线柱中任何一个连入电路,接法是等效的.(4)为了保护电路,在闭合开关前滑动变阻器的滑片应置于量大阻值处.4.电阻箱电阻箱是种可以调节电阻大小并且能够显示出电阻阻值的变阻器，电阻箱有两种：旋钮式电阻箱和插入式电阻箱.在电路图中都用符号表示.知识点二：练习使用滑动变阻器1 .实验:用滑动变阻器改变小灯泡的亮度（D在实验中只有连入的接线柱为“一上一下”时,滑动变阻器才能改变电路中电流的大小.（2）开关闭合前,滑动变阻器的滑片P应移到阻值最大
4、处,这样当电路其他元件连线错误造成短路时,滑动变阻器可起到保护电路的作用.（3）在该实验中，需要反复调节滑动变阻器阻值，当滑动变阻器阻值为零时，串联在电路中的灯泡可起到保护电路的作用.2 .实验:用滑动变阻器改变电阻两端的电压滑动变阻器不但能改变电路中的电或电压.02题型专场题型一：滑动变阻器的连接（2022九上河西期中）如图，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大。选择的接线柱是（）A.B和CB.A和BC.C和DD.A和D【答案】A【解析】滑动变阻器的正确接线方法应该“一上一下”；当滑片P向左移动时，接入电路的阻值变大，说明接入电路的电阻丝变长，根据图示可知滑片右侧的电阻丝应接
5、入电路，所以应该是右下角的接线柱与上方任一接线柱的组合，即应接BC或BD,BCD不符合题意，A符合题意。故答案为：Ao题型二：滑动变阻器的特殊用法（2023九上潍坊期末）图为“坐位体前屈测试仪”，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。某同学设计了四种电路模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数变大。其中符合要求的电路是（）【答案】D【解析】A.滑动变阻器与定值电阻并联，电流表测定值电阻的电流，由于并联电路相互不影响，滑动变阻器的滑片向右滑动时，电流表示数不变，A不符合题意：B.滑动变阻器与定值电阻并联，电流表测滑动变阻器的电流，滑动变阻器的滑片向右滑动时
6、，接入电阻增加，根据欧姆定律，电压一定，电路中电流变小，电流表示数变小，B不符合题意；C.滑动变阻器与定值电阻串联，电压表测定值电阻的电流，滑动变阻器的滑片向右滑动时，接入电阻变大，根据欧姆定律，电压一定，电路中电流变小，定值电阻的电流变小，两端电压变小，电压表示数变小，C不符合题意；D.滑动变阻器与定值电阻串联，电压表测滑动变阻器两端电压，滑动变阻器的滑片向右滑动时，接入电阻变大，根据串联电路分压的规律，滑动变阻器两端分得电压变大，电压表示数变大，D符合题意。故答案为：Do题型三：电阻箱（2023九上门头沟期末）如图所示，电阻箱的示数为o【答案】3156【解析】电阻箱的示数为31000+11
7、00+510+6=3156。03课堂小结1. （2023九上郑州月考）如图所示，是I电表改装的，下列说法正确的是（04巩固提升夫中的油量表是由一只量程适当的A.油量表是用电压表改装的B.油箱中油量为零时，电路中电流为零C.油量减少时，电路中电流增大D.接入RO后可对电路起保护作用【答案】D【解析】【解答】A、从图中可以看出，油量表串联在电路中，那么油量表不能为电压表，故A错误。BC、当油箱中油量为零时，浮标降到最低，电阻Rl接入电路中的阻值最大，整个电路的电流最小,为用故BC错误。D、如果Rl为零。那么正好RO的保护电路的作用，故D正确。答案为：D2.（2023梧州模拟）如图为可调亮度台灯的电
8、位器结构图，a、b、C是它的三个接线柱，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列说法正确的是（）A.电位器的原理和滑动变阻器不同B.若只将a、b接入电路，顺时针转动旋钮时灯泡变亮C.若只将a、C接入电路，顺时针转动旋钮时灯泡变亮D.若只将b、C接入电路，逆时针转动旋钮时灯泡变暗【答案】D【解析】A.电位器通过改变接入电路中的电阻丝的长度，改变电阻，和滑动变阻器相同，A不符合题意;B.若只将a、b接入电路，接入的电阻是a和滑片间，顺时针转动时，接入电阻变长，电阻变大，电流变小，灯泡变暗，B不符合题意：C.若只将a、C接入电路，接入的是电阻丝的全部电阻，转动旋钮电阻不变，灯泡亮度不变
9、，C不符合题意；D.若只将b、C接入电路，接入的多少C和滑片间的电阻，逆时针转动旋钮时，电阻丝变长，电阻变大,电流变小，灯泡变暗，D符合题意。故答案为：D.3. （2023连云港）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，Rq为定值电阻。下列说法正确的是（）A.地磅的量程与Ro大小无关B.货车的质量变大时，电流表的示数变小C.将电流表换成电压表也能测量货车的质量D.仅增大Ro,称量同一货车质量时，电流表示数变小【答案】D【解析】A、在滑动变阻器的滑片滑动到最下端情况下，RO选取不同阻值，电流表读数不同，即地磅的量程与RO大小有关，故A错误。B、货车的质量变大时滑动
