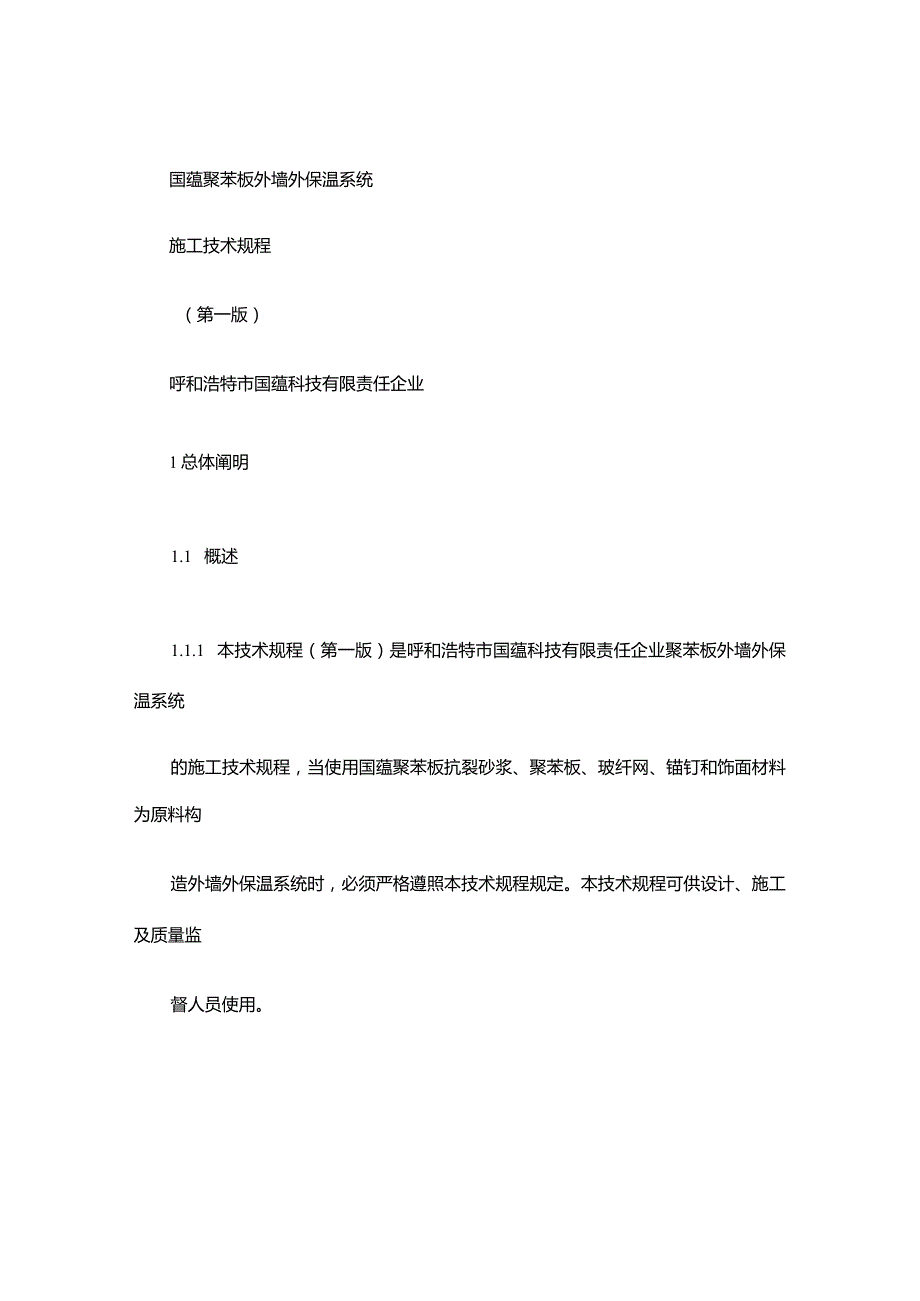

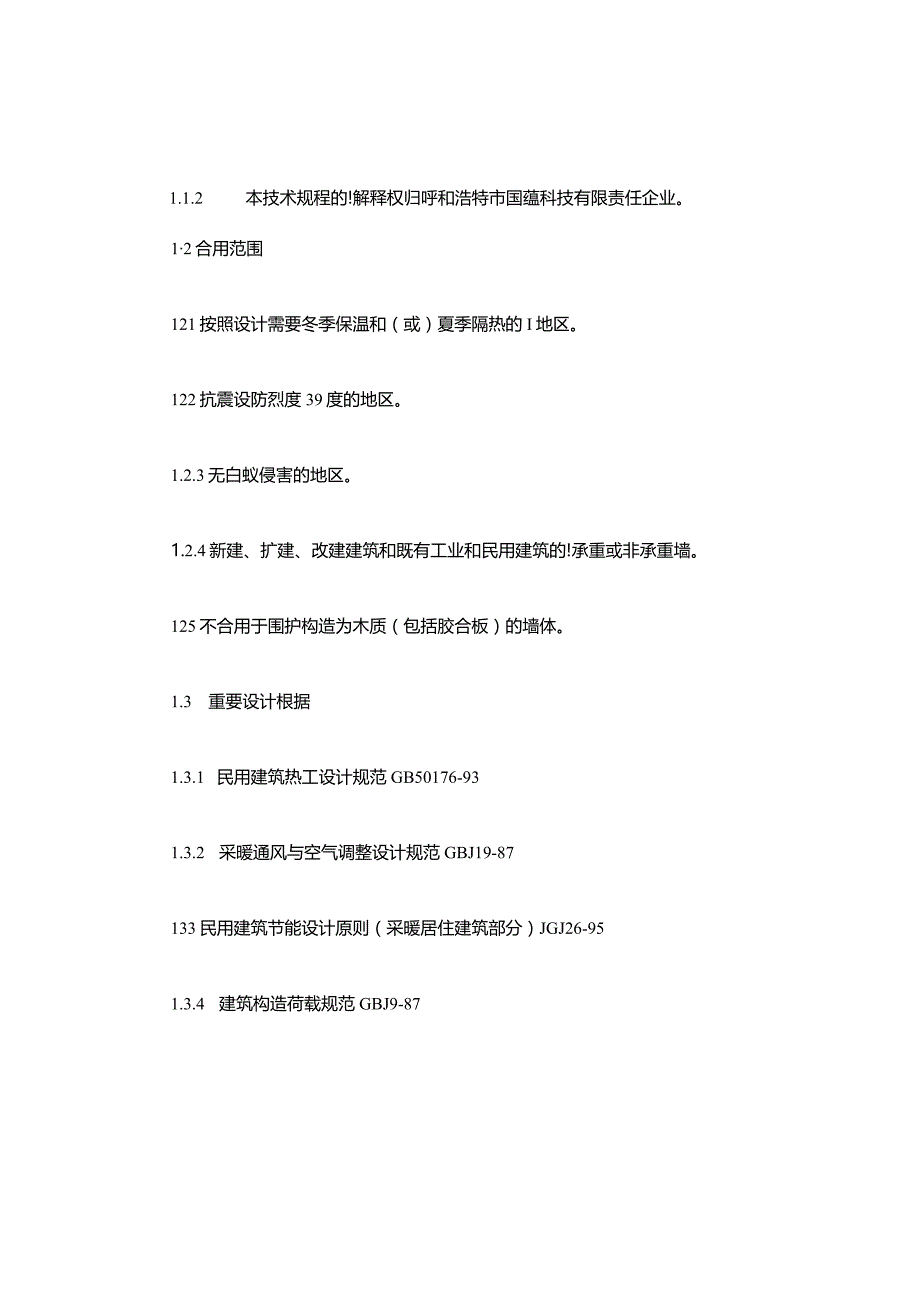

1、国蕴聚苯板外墙外保温系统施工技术规程（第一版）呼和浩特市国蕴科技有限责任企业1总体阐明1.1 概述1.1.1 本技术规程（第一版）是呼和浩特市国蕴科技有限责任企业聚苯板外墙外保温系统的施工技术规程，当使用国蕴聚苯板抗裂砂浆、聚苯板、玻纤网、锚钉和饰面材料为原料构造外墙外保温系统时，必须严格遵照本技术规程规定。本技术规程可供设计、施工及质量监督人员使用。1.1.2 本技术规程的!解释权归呼和浩特市国蕴科技有限责任企业。12合用范围121按照设计需要冬季保温和（或）夏季隔热的I地区。122抗震设防烈度39度的地区。1.2.3无白蚁侵害的地区。1.2.4新建、扩建、改建建筑和既有工业和民用建筑的!承

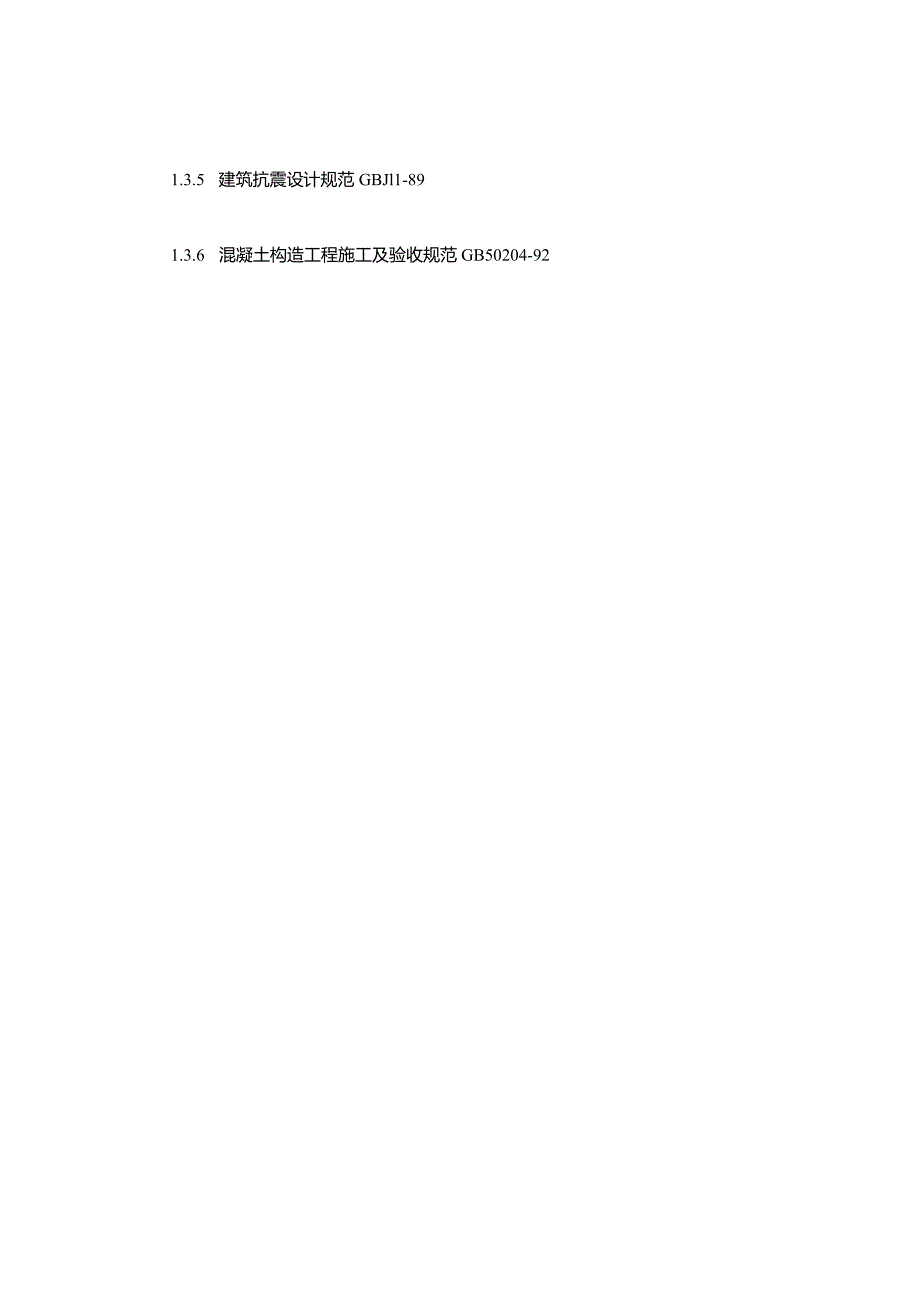

2、重或非承重墙。125不合用于围护构造为木质（包括胶合板）的墙体。1.3 重要设计根据1.3.1 民用建筑热工设计规范GB50176-931.3.2 采暖通风与空气调整设计规范GBJ19-87133民用建筑节能设计原则（采暖居住建筑部分）JGJ26-951.3.4 建筑构造荷载规范GBJ9-871.3.5 建筑抗震设计规范GBJl1-891.3.6 混凝土构造工程施工及验收规范GB50204-921.3.8 建筑装饰工程施工及验收规范JGJ73-911.3.9 建筑工程质量检查评估原则GBJ30I-881.3.10 混凝土拌合用水原则JGJ63-891.3.11 绝热用模塑聚苯乙烯泡沫塑料GB/
3、T10801.l20231.3.12 耐碱玻璃纤维网格布JC/T841-991.3.13 复层建筑涂料GB9779-881.3.14 UEATC聚苯板复合外墙外保温鉴定指南1.3.15 外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）DBJ/TO1-38-981.3.16 外墙外保温建筑构造99ZJ105（一）1.3.17 EPS-F膨胀聚苯乙烯泡沫塑料与面层构成的外墙组合绝热系统（奥地利国标）B61101318干粉砂浆生产与应用技术规程（上海市工程建设规范）DG/TJ08-502A-20231.3.20 呼和浩特市国蕴科技有限责任企业内部资料1.4 术语IAl下列术语构成本技术规程的
4、一部分，有关术语定义如下：系统：国蕴聚苯板外墙外保温系统，重要构成材料为国蕴聚苯板抗裂砂浆、聚苯板、玻纤网、锚钉和饰面材料等。干粉：又称干粉砂浆、干拌（混）砂浆、砂浆干粉（混）料，系指由专业生产厂家生产的，经干燥筛分处理的细集料与无机胶凝材料、保水增稠材料、矿物掺合料和添加剂按一定比例混合而成日勺一种颗粒状或粉状混合物，它既可由专用罐车运送至工地加水拌和使用，也可采用包装形式运到工地拆包加水拌和使用。聚苯板抗裂砂浆：呼和浩特市国蕴科技有限责任企业生产的国蕴牌聚苯板抗裂砂浆，干粉砂浆产品，用于国蕴聚苯板外墙外保温系统中粘贴聚苯板和耐碱玻璃纤维网格布。保温板：在系统中用于保温的材料，包括膨胀型聚苯
5、乙烯板（EPS板）、挤塑型聚苯乙烯板（XPS板）、岩棉板、玻璃棉毡以及其他可以满足保温规定的板材。本技术规定中采用的保温板为阻燃级自熄型膨胀型聚苯乙烯板。聚苯板：阻燃级自熄型膨胀型聚苯乙烯板。聚苯板包括原则聚苯板和非原则聚苯板。原则聚苯板：长度等于1200mm,宽度等于600mm的聚苯板，用于基层墙体表面大面积的粘贴。非原则聚苯板：长度不不小于（或等于）1200mml宽度不不小于（或等于）60Omm的聚苯板，用于基层墙体表面特殊部位的粘贴。玻纤网：涂覆耐碱玻璃纤维网格布，在系统中用于保护聚苯板及整个系统。玻纤网包括原则网格布和加强网格布。原则网格布：一般型玻纤网，宽度N900mm,网孔中心距4
6、34mm或535mm,单位面积质量N160gm,经向和纬向耐碱抗拉强度保持率均不不不小于70%。原则网格布在系统中用于聚苯板表面大面积的粘贴。加强网格布：双层原则网格布，在系统中用于2.4m如下墙体及特殊部位聚苯板表面粘结玻纤网。锚钉：耐腐蚀性耐老化性高分子材质，带塑料或铁钉销。在系统中用于加强聚苯板和基层墙体日勺固定，钉长根据聚苯板厚度选择。系统外饰面材料为外墙涂料时，锚钉锚固在聚苯板表面。系统外饰面材料为瓷砖时，锚钉则锚固在玻纤网表面。粘结层：基层墙体和聚苯板之间的粘结砂浆层。防护层：聚苯板表面涂抹的砂浆层，内嵌玻纤网。施工时先在聚苯板表面涂抹砂浆，然后压入玻纤网，再涂抹一层砂浆即完毕（为
7、论述以便，分为内防护层和外防护层）。内防护层：聚苯板和玻纤网之间的粘结砂浆层。外防护层：玻纤网表面涂抹日勺砂浆层。砂浆：干粉加入规定量的水搅拌均匀后的物料。1.4.2其他术语定义如下：基层墙体：钢筋混凝土、加气混凝土砌块、混凝土小型空心砌块、粘土空心砖、粘土砖墙等多种外围护墙体。墙体系统：系统与基层墙体结合后的墙体。系统变形缝：系统需要设置日勺接缝。21.5 墙体系统的）基本构造国蕴聚苯板外墙外保温系统基本构造如图1所示，由内向外分别为基层墙体、粘结层、聚苯板、内防护层、耐碱玻璃纤维网格布、锚钉、外防护层和外饰面。图1国蕴聚苯板外墙外保温系统基本构造2系统所用材料日勺基本技术性能规定2.1 国
8、蕴聚苯板抗裂砂浆国蕴聚苯板抗裂砂浆重要技术性能指标应符合表1的规定。表1国蕴聚苯板抗裂砂浆AlOO重要技术指标序号项目技术指标1拉伸粘结强度（与水泥砂浆）,MPa原强度0.60耐水20.402拉伸粘结强度（与聚片板）,MPa原强度20.10,破坏界而在聚茶板上耐水20.10,破坏界而在聚茶板上耐冻融0.10,破坏界而在聚茉板上3可操作时间,h21.54抗压强度/抗折强度3.02.2 聚苯板聚苯板的重要技术性能应符合绝热用模塑聚苯乙烯泡沫塑料(GB/T10801.1-2023)原则中阻燃型ZR的技术指标，同步还应满足下列技术指标：长度：不不小于1200mm,偏差5mm；宽度：不不小于600mm,
9、偏差5mm；厚度：50100mm,偏差3mm；表观密度：18.0-20.0Kg/rn；火焰扩散指数：不不小于25；烟密度指数：不不小于450；自然养护时间：不不不小于42天；蒸汽(60恒温)养护时间：不不不小于5天。32.3 玻纤网玻纤网的重要技术性能指标应符合国标耐碱玻璃纤维网格布(JC/T841-99)o2.4 锚钉耐腐蚀性耐老化性高分子材质，带塑料或铁钉销。不得使用回收的再生塑料生产的锚钉。锚钉的重要技术性能指标应符合国家有关原则规定或膨胀聚苯板薄抹灰外墙外保温系统(JG149-2023)中有关锚栓的规定。2.5 饰面材料涂料和瓷砖外墙涂料或外墙瓷砖应符合国家有关原则规定。外墙涂料必须与
10、聚苯板和保温系统相容，应防止涂料中的有机挥发组分侵蚀聚苯板和保温系统。与涂料配套的腻子必须是保温系统专用的弹性耐水腻子，不得使用刚性腻子，否则会发生开裂。推荐使用国蕴弹性耐水腻子DlO0,性能和技术指标参见该产品阐明书。外墙瓷砖提议选用浅色小瓷砖，既可以防止保温系统过度吸热，从而引起系统剧烈地热胀冷缩，又有助于减轻系统总重量和负荷。瓷砖、高柔型瓷砖粘结砂浆、瓷砖勾缝剂日勺总质量应不不小于35Kgmo保温系统粘贴瓷砖必须使用专用的高柔型瓷砖粘结砂浆和勾缝剂，不得使用水泥砂浆粘贴、勾缝，否则会发生瓷砖空鼓、脱落。推荐使用国蕴高柔型瓷砖粘结砂浆B200,性能和技术指标参见该产品阐明书。22.6 施工
11、用水凡符合国标的饮用水，可直接用于拌制干粉；当采用其他来源水时，必须按混凝土拌合用水原则(JGJ63)的规定进行检查，合格后方可用于拌制干粉。3系统重要技术指标国蕴聚苯板外墙外保温系统重要技术指标参见表2o表2国蕴聚苯板外墙外保温系统重要技术指标序号项目技术指标1抗冲击强度,J标准网3.0加强网10.02吸水量(浸水24h),gm28003水蒸气湿流密度，g/(m2h)0.854不透水性防水层内侧无水渗透5耐冻融表面无裂纹、空鼓、起泡、剥离等现象4重要施工工序及注意事项4.1 材料的)运送和储存(1)国蕴聚苯板抗裂砂浆应在原封日勺、带有完整标签的、未曾启动过包装的状况下运送到施工现场。(2)国
12、蕴聚苯板抗裂砂浆应储存在阴凉、干燥、通风的地方，防止太阳直晒、雨淋，防止受潮。(3)聚苯板、玻纤网、锚钉和饰面材料的运送及储存严格遵照生产厂家的有关规定。4.2 系统的重要设计规定(1)基层墙体的挠度不应超过L/240,其中L为建筑层高。(2)在墙体系统的!某些部位，如2.4m如下，有抗冲击规定时，需采用加强网格布加强系统。(3)原则网格布在系统下列终端部位应进行翻包：D门窗洞口、管道或其他设备需穿墙的)洞口处；2)勒脚、阳台、雨篷等系统的尽端部位；3)变形缝等需要终止系统日勺部位；4)女儿墙顶部。(4)假如基层墙体设有变形缝，则系统在对应位置也应当设置系统变形缝；假如基层墙体没有变形缝，系统
13、与否设置变形缝应根据建筑行业的有关原则和规定详细分析。(5)为保证墙体系统的透气性能，基层墙体内表面不适宜采用不透气材料，如乙烯类墙纸。(6)为有助于水蒸汽在墙体中日勺扩散运动，若系统外防护层表面采用有机涂料作为终饰层，此时应保证水蒸汽渗透阻不不小于3000m2h2Pag024.3 施工条件(1)外墙和外门窗口施工及验收完毕，基层墙面应当到达建筑工程质量检查评估原则(GBJ3O1-88)中第五章第三节“混凝土工程”中对高层大楼或第六章第一节“砌砖工程”中对清水墙的规定。修复墙面的砂浆找平层与墙面必须粘结牢固，无脱落空鼓和裂缝等缺陷。(2)施工现场环境温度和基层墙体表面温度不能低于+5C,风力不
14、不小于5级。(3)施工时应防止阳光直射。当施工现场环境温度过高时，最佳在施工脚手架上搭设防晒布，遮挡施工墙面，以防砂浆失水太快。(4)雨天施工时，应采用严格有效的措施防止雨水淋湿聚苯板和尚未干燥的各砂浆层。(5)墙体系统在施工过程中，应采用必要的保护措施，防止施工墙面受到污损，系统施工彻底完毕后，方可拆除保护物。4.4 施工工具壁纸刀、剪刀、铁抹刀、螺丝刀、阴阳角抿子、开槽器、墨盒、托灰板、三角平铲、搅拌叶、搅拌器、塑料桶、冲击转、2m靠尺等。4.5 施工流程施工流程见图2。4.6 施工要点及注意事项4.6.1 基层墙体日勺处理(1)基层墙体必须清理洁净，墙表面没有油、浮尘、污垢、脱模剂、风化
15、物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其他阻碍粘结的材料，并剔除墙表面的凸出物，使之清洁平整，必要时用水冲洗墙面。经冲洗的墙面必须晾干后，方可进行下道工序的施工。(2)清除基层墙体中松动或风化的部分，用砂浆填充后找平。(3)基层墙体日勺平整度不合乎规定时，用砂浆找平。4.6.2 配制砂浆(1)在容器中先加入清水，再加入国蕴聚苯板抗裂砂浆Alo0,充足搅拌均匀,静置5min,再搅拌一次即可使用。国蕴聚苯板抗裂砂浆AloO和清水的质量比为100：24,也可以根据施工手感调整加水量。(2)砂浆应随用随搅，已经搅拌好的砂浆必须在2h内用完。0)砂浆中不得再掺入水泥、砂子、防冻剂等其他物料。图2国蕴聚苯板外墙外保温系统施工流程图4.6.3 粘贴聚苯板(1)应尽量使用原则聚苯板，需要使用非原则聚苯板时，可
