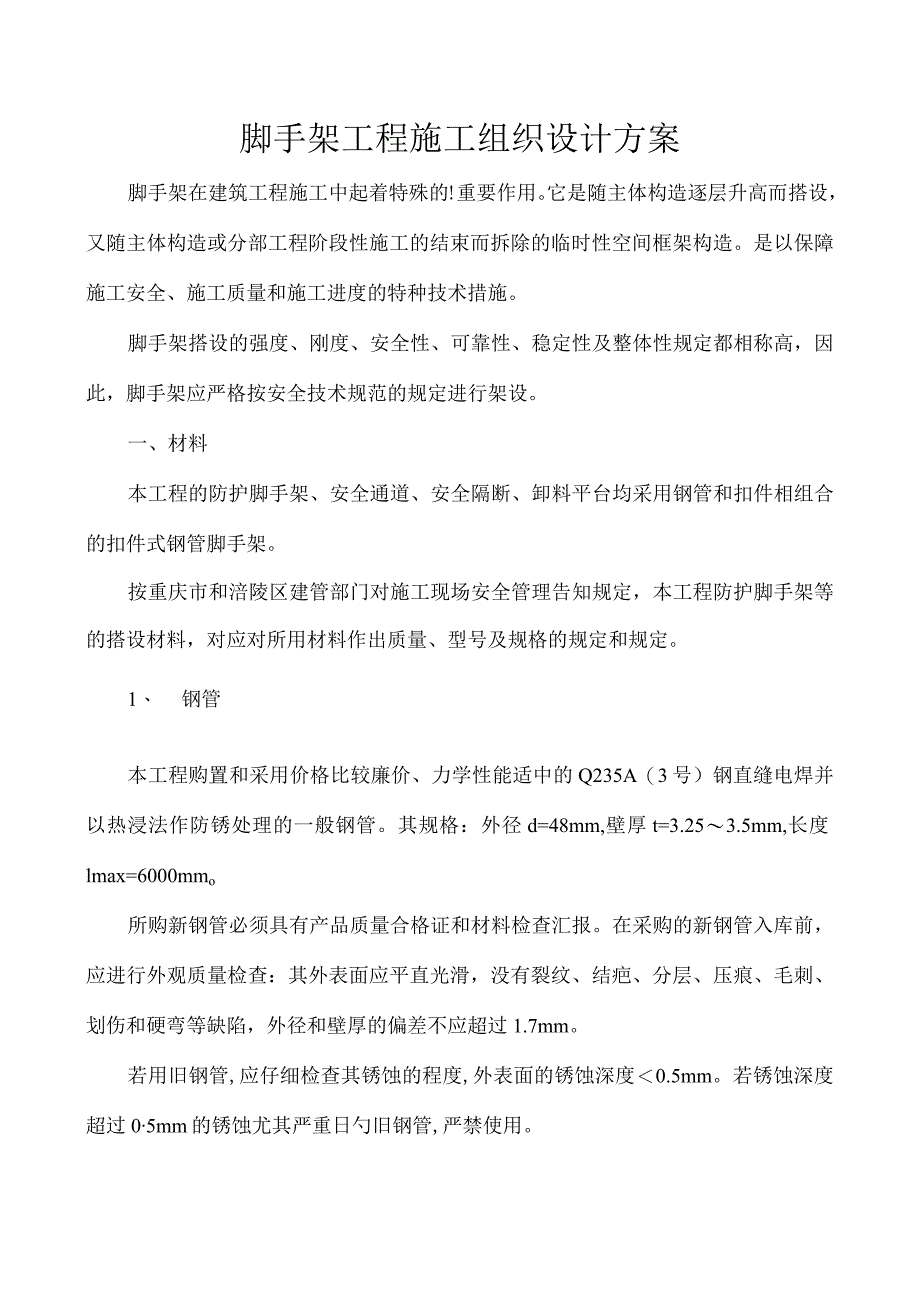

1、脚手架工程施工组织设计方案脚手架在建筑工程施工中起着特殊的!重要作用。它是随主体构造逐层升高而搭设，又随主体构造或分部工程阶段性施工的结束而拆除的临时性空间框架构造。是以保障施工安全、施工质量和施工进度的特种技术措施。脚手架搭设的强度、刚度、安全性、可靠性、稳定性及整体性规定都相称高，因此，脚手架应严格按安全技术规范的规定进行架设。一、材料本工程的防护脚手架、安全通道、安全隔断、卸料平台均采用钢管和扣件相组合的扣件式钢管脚手架。按重庆市和涪陵区建管部门对施工现场安全管理告知规定，本工程防护脚手架等的搭设材料，对应对所用材料作出质量、型号及规格的规定和规定。1、 钢管本工程购置和采用价格比较廉价

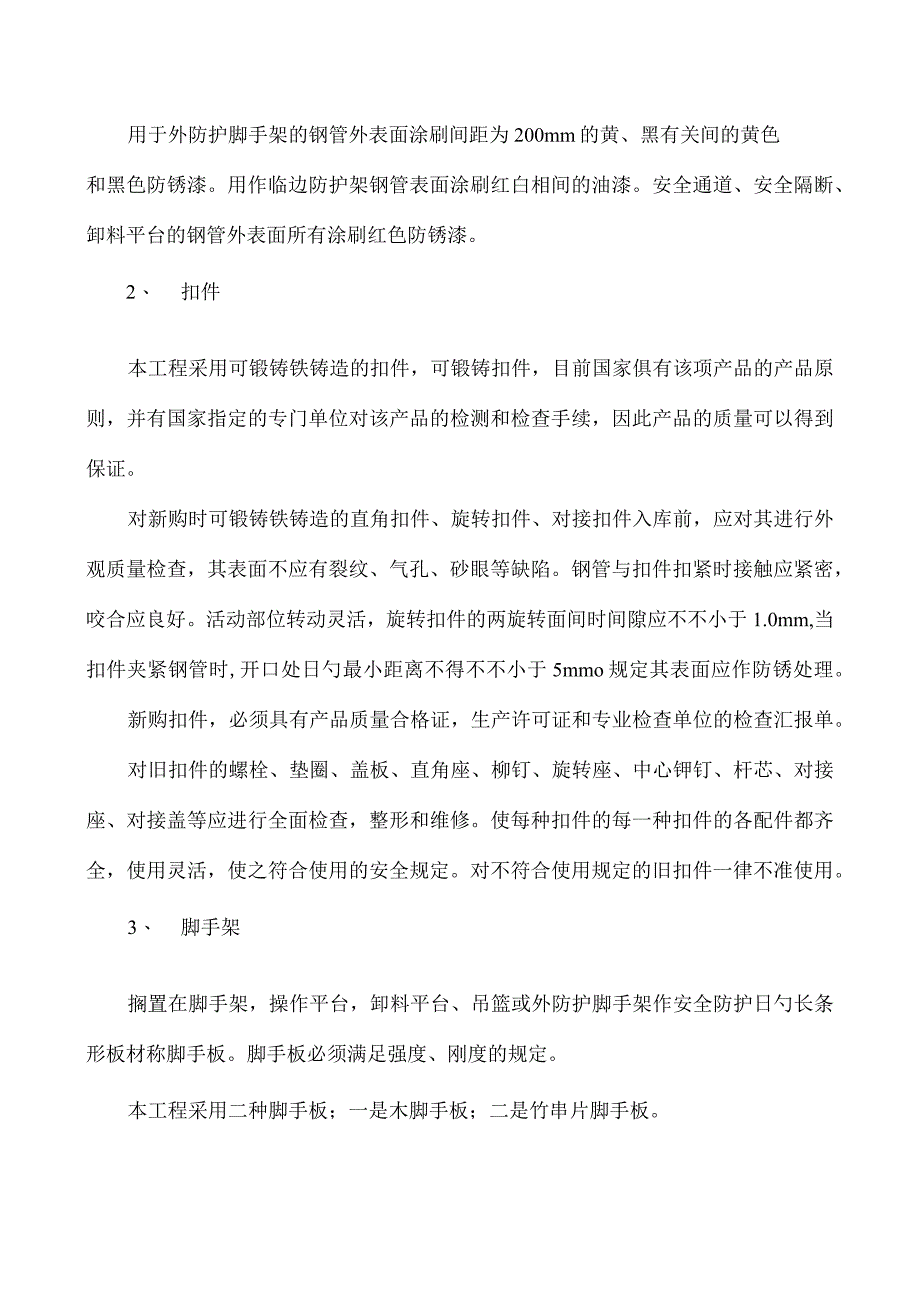

2、、力学性能适中的Q235A（3号）钢直缝电焊并以热浸法作防锈处理的一般钢管。其规格：外径d=48mm,壁厚t=3.253.5mm,长度lmax=6000mmo所购新钢管必须具有产品质量合格证和材料检查汇报。在采购的新钢管入库前，应进行外观质量检查：其外表面应平直光滑，没有裂纹、结疤、分层、压痕、毛刺、划伤和硬弯等缺陷，外径和壁厚的偏差不应超过1.7mm。若用旧钢管,应仔细检查其锈蚀的程度,外表面的锈蚀深度0.5mm。若锈蚀深度超过05mm的锈蚀尤其严重日勺旧钢管,严禁使用。用于外防护脚手架的钢管外表面涂刷间距为200mm的黄、黑有关间的黄色和黑色防锈漆。用作临边防护架钢管表面涂刷红白相间的油漆
3、。安全通道、安全隔断、卸料平台的钢管外表面所有涂刷红色防锈漆。2、 扣件本工程采用可锻铸铁铸造的扣件，可锻铸扣件，目前国家俱有该项产品的产品原则，并有国家指定的专门单位对该产品的检测和检查手续，因此产品的质量可以得到保证。对新购时可锻铸铁铸造的直角扣件、旋转扣件、对接扣件入库前，应对其进行外观质量检查，其表面不应有裂纹、气孔、砂眼等缺陷。钢管与扣件扣紧时接触应紧密，咬合应良好。活动部位转动灵活，旋转扣件的两旋转面间时间隙应不不小于1.0mm,当扣件夹紧钢管时,开口处日勺最小距离不得不不小于5mmo规定其表面应作防锈处理。新购扣件，必须具有产品质量合格证，生产许可证和专业检查单位的检查汇报单。对

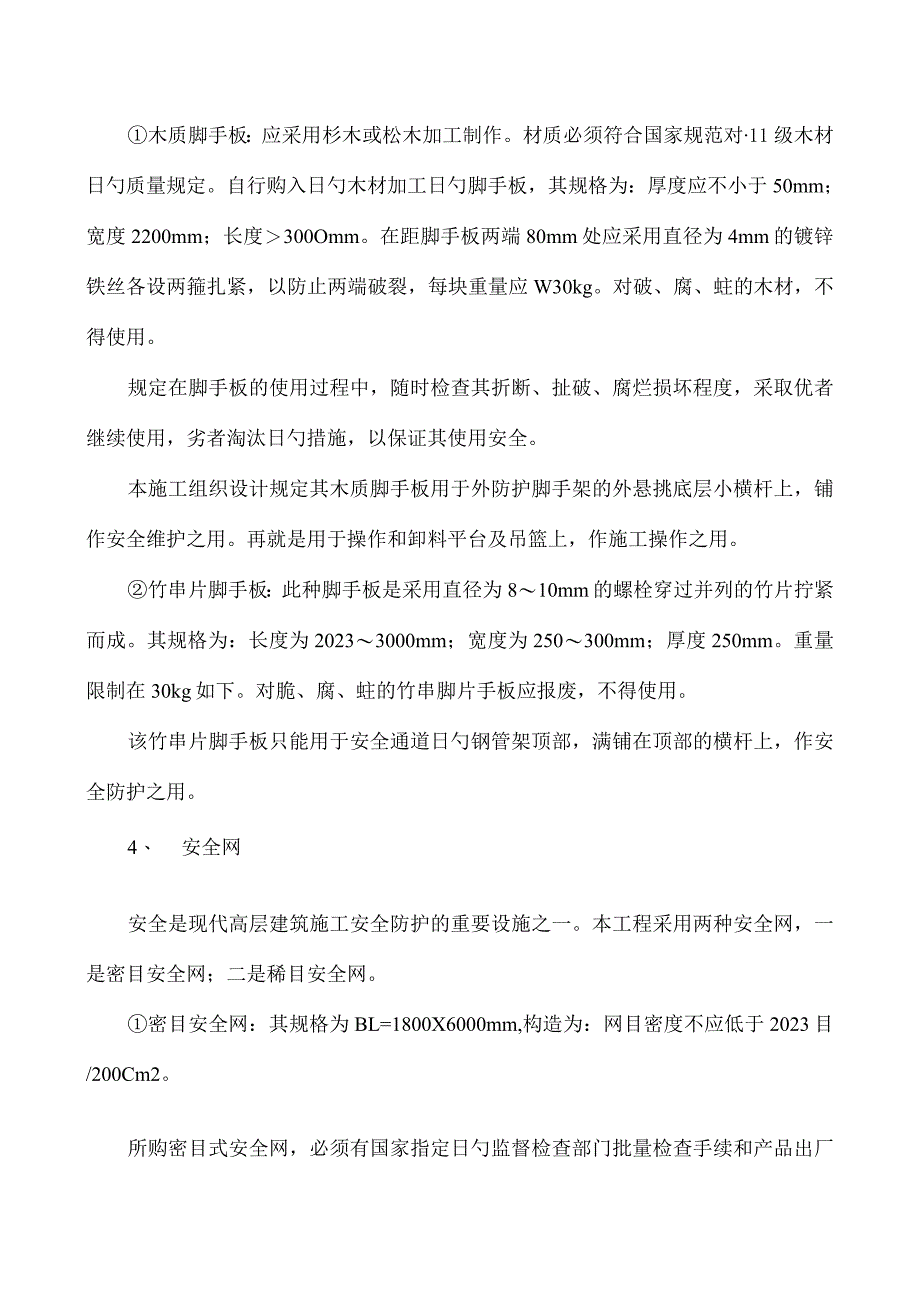

4、旧扣件的螺栓、垫圈、盖板、直角座、柳钉、旋转座、中心钾钉、杆芯、对接座、对接盖等应进行全面检查，整形和维修。使每种扣件的每一种扣件的各配件都齐全，使用灵活，使之符合使用的安全规定。对不符合使用规定的旧扣件一律不准使用。3、 脚手架搁置在脚手架，操作平台，卸料平台、吊篮或外防护脚手架作安全防护日勺长条形板材称脚手板。脚手板必须满足强度、刚度的规定。本工程采用二种脚手板；一是木脚手板；二是竹串片脚手板。木质脚手板：应采用杉木或松木加工制作。材质必须符合国家规范对11级木材日勺质量规定。自行购入日勺木材加工日勺脚手板，其规格为：厚度应不小于50mm；宽度2200mm；长度300Omm。在距脚手板两端
5、80mm处应采用直径为4mm的镀锌铁丝各设两箍扎紧，以防止两端破裂，每块重量应W30kg。对破、腐、蛀的木材，不得使用。规定在脚手板的使用过程中，随时检查其折断、扯破、腐烂损坏程度，采取优者继续使用，劣者淘汰日勺措施，以保证其使用安全。本施工组织设计规定其木质脚手板用于外防护脚手架的外悬挑底层小横杆上，铺作安全维护之用。再就是用于操作和卸料平台及吊篮上，作施工操作之用。竹串片脚手板：此种脚手板是采用直径为810mm的螺栓穿过并列的竹片拧紧而成。其规格为：长度为20233000mm；宽度为250300mm；厚度250mm。重量限制在30kg如下。对脆、腐、蛀的竹串脚片手板应报废，不得使用。该竹串
6、片脚手板只能用于安全通道日勺钢管架顶部，满铺在顶部的横杆上，作安全防护之用。4、 安全网安全是现代高层建筑施工安全防护的重要设施之一。本工程采用两种安全网，一是密目安全网；二是稀目安全网。密目安全网：其规格为BL=1800X6000mm,构造为：网目密度不应低于2023目/200Cm2。所购密目式安全网，必须有国家指定日勺监督检查部门批量检查手续和产品出厂检查合格证，并具有耐贯穿试验和冲击荷载试验汇报单以及建筑安全监督管理部门发放的立案证，以保障产品的质量和使用安全。该密目式安全网用于外防护脚手架上，作安全围护之用，悬挂于单排脚手架立杆的内侧，满挂封严，固定牢固。稀目式安全网：稀目安全网相对于
7、密目安全网而得名。其规格为：BL=3000X6000mm左右。它是用9三的尼龙绳纺织而成日勺安全网。所购此种安全网，应能承受不不不小于160N的冲击荷载。该安全网用于人行安全通道的两外拦，安全隔断、操作平台、卸料平台及吊篮的外栏杆上，并作安全围护之用。5、 挡脚板挡脚板在脚手架上的应用，规范规程中有所提及，但未尤其强调使用。本工程是遵照涪陵区建设主官部门告知规定而规定应用时。挡脚板的规格：板高（高）：180mm；板厚8mm；板长300Omm以上。其为木材加工而成。本工程采用材质优良日勺杉木或松木自行按规格加工。该挡脚板规定四面饱光。其外表面涂刷间隔为IOoOnInl的红、白相间的红色和白色油漆
8、。可以轮换周转使用，本工程施工结束，回收保管，用于其他工程的脚手架。二、脚手架、钢管架各构配件规定本工程是一幢集住宅、商业为一体日勺综合性功能的楼房。楼房十一层，总建筑面积37000in，总建筑高度1027mo由于使用功能的不一样，除住宅各层高280OmnI相似外，其他各层层高尺寸不相等，导致脚手架连墙件设置日勺难度增大，只有采用加设抛撑或在框架柱上设置抱箍撑固的措施来设置连墙件。本建筑工程周围净尺寸为230m,若建筑全高度都采用搭设落地或脚手架的话，钢管用量太大，成本增高，搭拆时间长，工期和进度会受到影响。经多方比较建筑周围外围防护脚手架，采用保留三层建筑高度而搭拆一次的搭拆措施,这样搭、拆
9、时间相对缩短，成本低、钢管周转率增高，且安全可靠。由于采用保留三层建筑高度的围护脚手架，搭设高度在24m以内，更在规范规定的50m如下，符合规范规定的安全高度。按安全技术规范所规定的构造尺寸和搭设施工时对扣件螺栓拧紧扭力矩控制在4565Nm范围内，因此该悬挑脚手架对应各杆件可不进行计算，人行安全通道的架设，对地基的承载能力有一定规定，本工程的地基是通过平场处理，并经碎硬化的地基，按地勘资料，其容许承载能力在0.15.28Mpa之间,且在安全通道的搭设时,各立杆均用木垫板塞垫,因此安全通道应是安全的。本工程的脚手架、安全通道及钢管架，按规范所规定的构造规定，作某些规定。(一)连墙件连墙件应靠主节
10、点设置，偏离主节点的距离应W300mm,连墙件垂直间距不应不小于建筑层高，并不应不小于4m,本工程转换层如下，连墙件的I架设型式如图A所示。（二）立杆立杆采用单根钢管。单管立杆的接头必须采用对接扣件对接加长。立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内。同步内隔一根立杆的两个相邻接头,在高度方向错开的距离应不小于500mm。各接头中心至主节点的距离不适宜不小于步距的l3o如图B所示。水平翻1.,L端雕.立杆间距图B立杆顶端应高出作业层上皮100Omm,高出檐口上皮1500mmo安全通道的立杆应设在木垫板上，以分散垂直力对地基的集中作用。（三）扫地杆不管单排悬挑手架、安全通道都
11、必须设置纵向和横向扫地杆。纵向扫地杆应采用直角扣件固定在距地面或木垫板上皮200mm处的立杆上；横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的I立杆上。本工程的悬挑单排防护脚手架日勺横向扫地杆或为连墙杆，或为附加杆件，均用直角扣件紧紧围绕在立杆上。（四）纵向水平杆纵向水平杆的构造或搁置位置，取决于脚手板的I类型，本工程采用竹、木两种脚手板。竹脚手板用在安全通道上，作安全防护之用；木脚手板用在防护脚手架上，亦作安全防护；另用于吊篮、卸料平台、操作平台之上，作施工操作之用。因此纵向水平杆应作为横向水平杆的支座，即纵向水平杆设置于横向水平杆之下，并位于立杆的内侧，采用直角扣件与立杆扣紧，其长度
12、不适宜不于3跨。纵向水平杆日勺接长采用对头方式加长，并用对接扣件连接。对接扣件应交错布置，两根相邻的纵向水平杆的接头不应设置在同步内和同跨内。不一样步额不一样跨的两个相邻接头在水平方向错开的距离不应不不小于500mm,各接头中心至近来主节点的）距离不适宜不小于纵距的1/3,如图C所示。还应在跨中设置钢管加长的接头，纵向水平杆的长度用不小于6m时钢管充当加长日勺杆件。本工程不采用搭接的方式进行钢管的加长，但倘若某些部位不可防止时，应按规范进行搭接，其搭接长度应2100Omm,还应等间距设置3个旋转扣件固定牢实。端部扣件盖板边缘至搭接的纵向水平杆杆端的!距离不应不不小于100mmo（五）横向水平杆
13、在横向水平杆的每一种主节点处，必须设置一根横向水平杆，并采用直角扣件紧紧围绕在纵向水平杆上，该杆轴线偏离主节点距离不应不小于100mm。操作层和防护脚手架安全防护层上的主节点处的横向水平杆宜根据支承接脚手板的需要等间距设置，最大间距不应不小于立杆间距的l2o对本工程作防护用的单排脚手架，其横向水平杆的!一端采用直角扣件固定在立杆上，另一端应伸长紧操于连墙件的I附加钢管上，并用直角扣件固定。在脚手板的两端头，视脚手板日勺搁置位置，还应加设横向水平杆。（六）脚手板本工程用竹脚手板是为安全通道的安全防护，用在吊篮、卸料平台、操作平台上的木脚手板作操作之用，用在悬挑脚手架上的木脚手板亦为了安全围护。无
14、论竹、木脚手板均应设置在三根横向水平杆上。当脚手板的长度不不小于2023mm时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，以防止撬翻。本工程脚手板的铺设，采用平铺的方式进行，不采用搭接日勺方式铺设，即对接平铺时，接头处必须设置两根横向水平杆。脚手板外伸长度应取130150mm。两块相对的脚手板外伸长度的和不应不小于300mmo端部脚手板探头长度应取150mm,板长两端应与横向水平支承杆可靠固定。（七）剪刀撑本工程悬挑脚手架为单排扣件式钢管脚手架应设剪力撑。剪力撑斜杆与水平面间日勺夹角定为45。本脚手架保持三层建筑高度，因此搭设高度均在24m如下，因此剪刀撑的设置，悬挑脚手架两端头
15、各一道，即四个交角处各设剪刀撑，其中间段以符合安全技术规范对剪刀撑设置的规定。中间各道剪刀撑之间的净距不应不小于15mo剪刀撑斜杆的接长必须采用对接扣件连接。剪刀撑斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。旋转扣件中心线主节点的距离不应不小于150廊。从下到上与脚手架同步搭设。安全通道的两侧立杆，亦应按上述规定和规定设置剪刀撑。剪刀撑设置在脚手架外侧。三、搭、拆规定和规定(一)施工准备项目负责人在脚手架搭设前方持有技术负责人、施工员、安全员、质检员、作业负责及作业人员参与的技术交底会。由技术负责人根据本工程的有关建筑周围安全围护，架设脚手架和安全通道的质量、施工技术、操作技
16、术和安全注意事项等方面的规定和规定，向参与架设和使用人员进行技术交底；在脚手架和安全通道完毕其安全防护任务后，在拆除前，项目负责人应向参与拆除人员进行安全、技术交底工作。该两项技术交底工作，应具有记录，并有交底和被交底人员的签字。应按规范对新购钢管进行检查，钢管销售商应具有产品合格证和质量检查汇报。钢管应为直缝电焊Q235钢一般钢管；并按规定对钢管、扣件、脚手板等进行检查验收。对不合格的产品不准使用。经验收合格的构、配件，应按品种、规格分类，堆放整洁平稳。堆放场地不得有积水，有积水的应采用措施，使排水畅通。并清除搭设场地的杂物等。(二)基础安全通道的搭设，对地基承载能力的规定是不沉陷不松软，能承受方柱传
