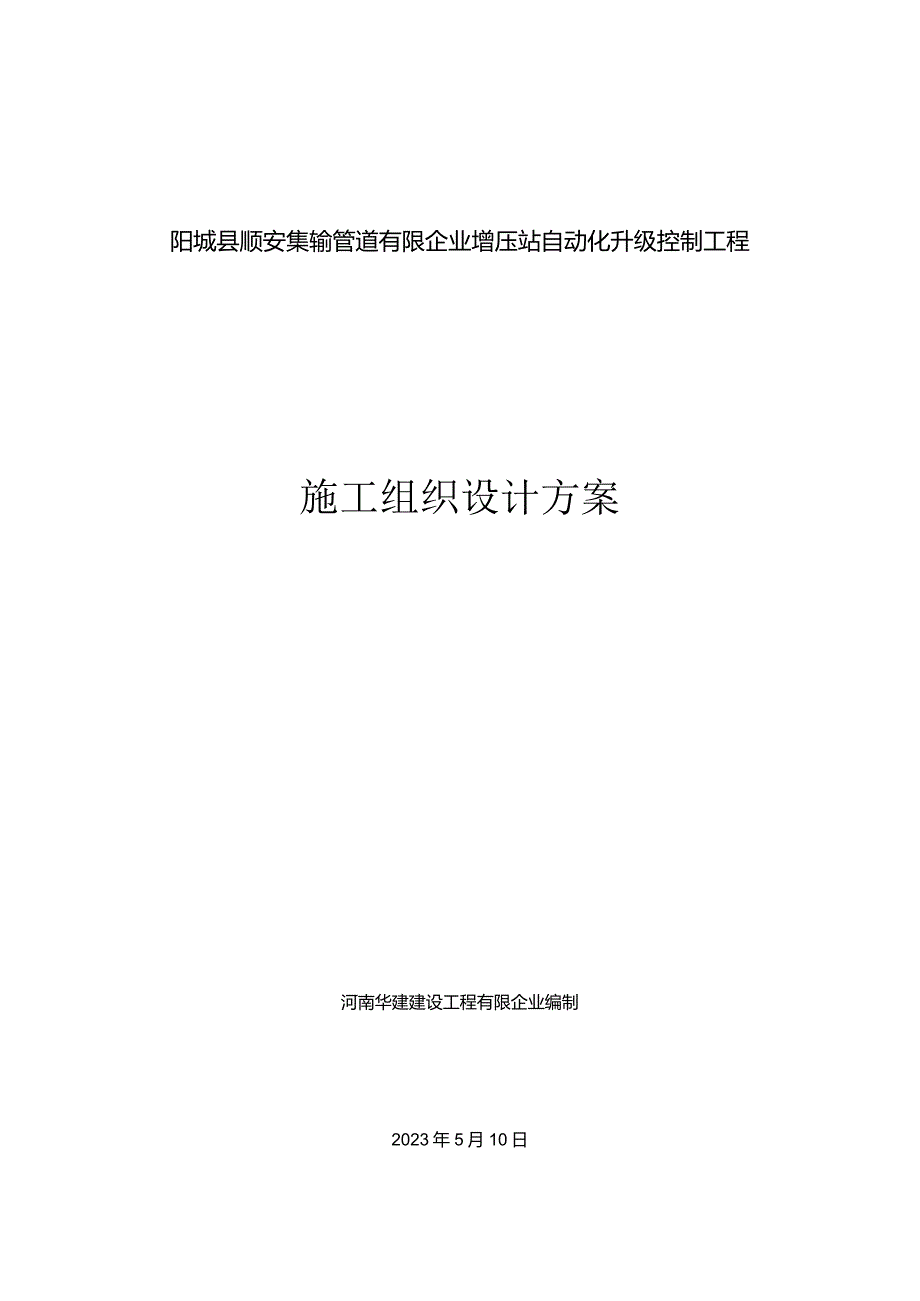

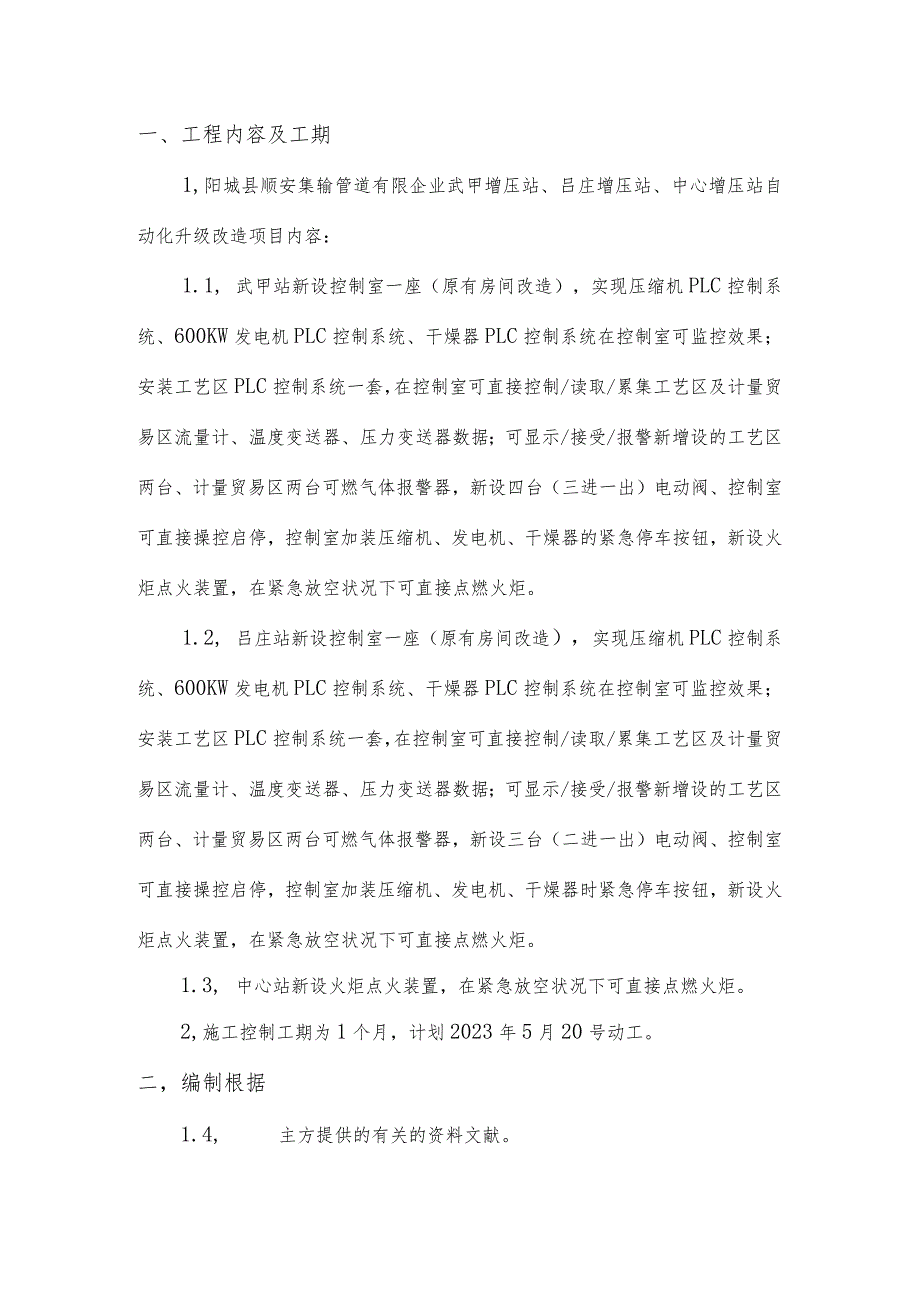

1、阳城县顺安集输管道有限企业增压站自动化升级控制工程施工组织设计方案河南华建建设工程有限企业编制2023年5月10日一、工程内容及工期1,阳城县顺安集输管道有限企业武甲增压站、吕庄增压站、中心增压站自动化升级改造项目内容:1.1, 武甲站新设控制室一座(原有房间改造),实现压缩机PLC控制系统、600KW发电机PLC控制系统、干燥器PLC控制系统在控制室可监控效果;安装工艺区PLC控制系统一套,在控制室可直接控制/读取/累集工艺区及计量贸易区流量计、温度变送器、压力变送器数据;可显示/接受/报警新增设的工艺区两台、计量贸易区两台可燃气体报警器,新设四台(三进一出)电动阀、控制室可直接操控启停,控

2、制室加装压缩机、发电机、干燥器的紧急停车按钮,新设火炬点火装置,在紧急放空状况下可直接点燃火炬。1.2, 吕庄站新设控制室一座(原有房间改造),实现压缩机PLC控制系统、600KW发电机PLC控制系统、干燥器PLC控制系统在控制室可监控效果;安装工艺区PLC控制系统一套,在控制室可直接控制/读取/累集工艺区及计量贸易区流量计、温度变送器、压力变送器数据;可显示/接受/报警新增设的工艺区两台、计量贸易区两台可燃气体报警器,新设三台(二进一出)电动阀、控制室可直接操控启停,控制室加装压缩机、发电机、干燥器时紧急停车按钮,新设火炬点火装置,在紧急放空状况下可直接点燃火炬。1.3, 中心站新设火炬点火

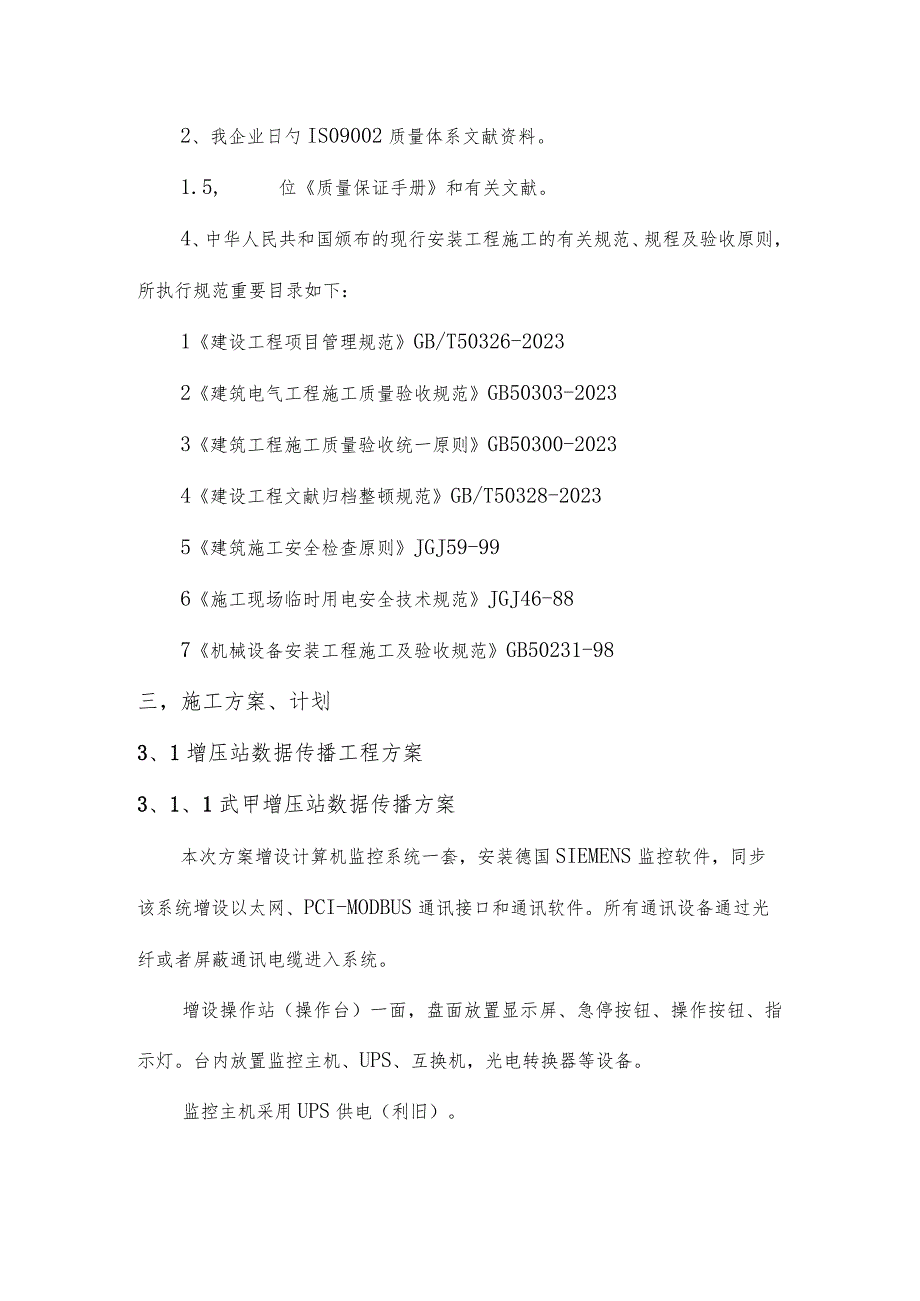

3、装置,在紧急放空状况下可直接点燃火炬。2,施工控制工期为1个月,计划2023年5月20号动工。二,编制根据1.4, 主方提供的有关的资料文献。2、我企业日勺IS09002质量体系文献资料。1.5, 位质量保证手册和有关文献。4、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收原则,所执行规范重要目录如下:1建设工程项目管理规范GB/T50326-20232建筑电气工程施工质量验收规范GB50303-20233建筑工程施工质量验收统一原则GB50300-20234建设工程文献归档整顿规范GB/T50328-20235建筑施工安全检查原则JGJ59-996施工现场临时用电安全技术规范JG

4、J46-887机械设备安装工程施工及验收规范GB50231-98三,施工方案、计划3、1增压站数据传播工程方案3、1、1武甲增压站数据传播方案本次方案增设计算机监控系统一套,安装德国SIEMENS监控软件,同步该系统增设以太网、PCI-MODBUS通讯接口和通讯软件。所有通讯设备通过光纤或者屏蔽通讯电缆进入系统。增设操作站(操作台)一面,盘面放置显示屏、急停按钮、操作按钮、指示灯。台内放置监控主机、UPS、互换机,光电转换器等设备。监控主机采用UPS供电(利旧)。通过实际现场勘查确定详细方案如下:1 .压缩机PLC3台分别增设以太网通讯接口,数据光纤通讯进入监控系统。包括网线、光纤、光电互换机

5、,供电通讯所需的所有器材。2 .600KW发电机PLCI台,数据光纤通讯进入监控系统,以太网3 .干燥器PLC1台增设以太网通讯接口,通过网线通讯进入监控系统4 .电动阀4台(3个进站、1个出站,缺电动执行机构2台),四台电动阀门可以在控制室通过按钮控制5 .工艺区加装1台固定式可燃气探测器,新增,防爆6 .干燥器边加装1台固定式可燃气探测器,新增,防爆7 .增压站内流量计2台通过MODBUS通讯到监控系统。包括MODBUS通讯电缆,通讯卡,供电等所有材料。8 .增压站外流量计3台(预留3台)通过MODBUS通讯到监控系统。包括MoDBUS通讯电缆,通讯卡,通讯然间,供电等所有材料。9 .紧急

6、停车按钮3个,安装在新增操作台上面10. 贸易计量撬内设备(流量计2台、电动阀2台、可燃气探测器2台、温度变送器1台、压力变送器1台)需预留。其中流量计通过MODBUS通讯到监控系统。包括MODBUS通讯电缆,通讯卡,供电等所有材料。2、1、2吕庄增压站数据传播方案11. 本次方案增设计算机监控系统一套,安装德国SIEMENS监控软件,同步该系统增设以太网、PCI-M0DBUS通讯接口和通讯软件。所有通讯设备通过光纤或者屏蔽通讯电缆进入系统Q12. 增设操作站(操作台)一面,盘面放置显示屏、急停按钮、操作按钮、指示灯。台内放置监控主机、UPS、互换机,光电转换器等设备。13. 监控主机采用UP

7、S供电(新增IKVA)o14. 通过实际现场勘查确定详细方案如下:15. 压缩机PLCl台(预留1台PLC数据通道)分别增设以太网通讯接口,数据光纤通讯进入监控系统。包括网线、光纤、光电互换机,供电通讯所需的所有材料。16. 工艺区流量计3台,通过MODBUS通讯到监控系统。包括MODBUS通讯电缆,通讯卡,供电等所有材料。17. 电动阀3台(2个进站、1个出站),电动阀门可以在控制室通过按钮控制18. 工艺区加装1台固定式可燃气探测器,新增19. 紧急停车按钮1个(预留1个),安装在新增操作台上面20. 贸易计量撬内设备(流量计2台、电动阀2台、可燃气探测器2台、温度变送器1台、压力变送器1

8、台)。其中流量计通过MoDBUS通讯到监控系统。包括MoDBUS通讯电缆,通讯卡,供电等所有材料。3、2现场施工方案3、2、1武甲增压站:电动阀动力电缆沿增压站内原机柜间电缆沟直接铺设至工艺区旁边加防爆挠性软管接线到一进四出的防爆动力箱内,然后分四支加防爆挠性软管至四个电动阀作为电动阀动力线;电动阀控制线加防爆挠性软管穿镀锌管至原工艺区预留管沟/通道跟随干燥器五类双绞线、各流量计通讯线一起穿至增压站外出口,然后破除原舲路面直接配管到控制室静电地板下;压缩机、发电机通讯光缆及控制室机柜电源线从原机柜间后出口,破除於路面穿管沿围墙直接从控制室后开口入户至静电地板下;贸易计量区通讯线/屏蔽线直接在计

9、量撬开口加护口全程配管到控制室后开口入户至静电地板下;火炬点火器直接安装在火炬上端,点火线配镀锌管接至火炬下端可移动点火装置控制箱内。3、2、2吕庄增压站:电动阀动力电缆沿增压站内原机柜间电缆沟铺设至围墙边然后沿围墙配明管铺设至工艺区外消防通道外,破除於路面铺设到工艺区,加防爆挠性软管接线到一进三出的防爆动力箱内,然后分三支加防爆挠性软管至三个电动阀作为电动阀动力线;电动阀控制线加防爆挠性软管穿镀锌管沿破除的於路面穿管到围墙边明管配至控制室后入口穿至静电地板下;压缩机、发电机、干燥器PLC通讯光缆沿原电缆沟到围墙边后明管配至控制室后入口穿至静电地板下;贸易计量区通讯线/屏蔽线直接在计量撬开口加

10、护口全程配管到控制室后开口入户至静电地板下;火炬点火器直接安装在火炬上端,点火线配镀锌管接至火炬下端可移动点火装置控制箱内。3、2、3中心站火炬点火器直接安装在火炬上端,点火线配镀锌管接至火炬下端可移动点火装置控制箱内。3、2、4武甲站、吕庄站各做一套接地限值不不小于1欧姆的接地系统接至控制室接地母排处作为机柜日勺工作接地和保护接地。四、施工准备、次序、流向:4.1施工准备:4.1.1配合建设单位搞好施工场地的平面布置,建好仓库及职工生活基地等临时设施,准备好工程各项办公用房。4.1.2熟悉图纸资料,对施工图进行自审,并积极配合业主做好施工图纸会审工作,弄清设计图的设计意图及工艺,对图中选用日

11、勺重要设备及材料等进行记录,注意图纸提出的施工规定。4.1.3组织各专业施工员编制施工方案及详细日勺施工技术措施,质检员制定详细的安全检查措施及质量控制程序,对进场职工进行技术、质量、安全及文明施工书面交底,讲解各专业的施工难点、重点。4.1.4编制详细日勺劳动力需用量计划、材料计划、施工机具计划,确定各项材料、机械及人员日勺进场时间和使用安排,做到人尽其力、物尽其用。4.1.5准备好各有关专业的施工技术规范及质量检查原则,备齐施工过程中需要的文献资料及施工表格,随时作好施工记录。4.1.6搞好与业主、监理、土建、各承包商之间的协调配合问题,尤其在预埋预留阶段及二次配管阶段,做好预埋前的准备工

12、作及配管后的保护工作,充足保护已安装的成品及半成品。4.2施工次序:遵照先土建后设备的原则,根据土建的施工次序,设备安装的施工次序基本确定如下:基础接地焊接、配合主体施工进行电气管、管道预埋、设备孔洞预留、避雷引下线焊接一电缆桥架、槽盒安装一配电室电气设备安装一配线、电缆敷设一灯具风机安装接线一单机试运行一系统试运行。在实行过程中,可根据实际状况进行调整,并及时进行接地电阻测试、绝缘测试、系统测试等,保证施工质量及工程准时验收。五、重要施工措施及工艺规定:5.1 电气、自动化控制工程:5 .1.1电气、自动化控制工程工艺流程:准备阶段:图纸会审f设备、材料、加工件计划一设备、材料验收一编制技术

13、方案一施工机具配置。施工阶段:技术安全交底f配合土建预埋预留f支吊架制作安装f二次配管f电缆电线敷设f动力箱/机柜安装f防雷接地安装。调试验收阶段线路检查测试、记录一系统试送电一系统检查评审整改一系统送电f验收交工。6 .1.2重要施工措施及技术规定5.1.2.1材料检查材料的外观应无损伤、裂纹,镀锌制品的镀锌层无剥落、锈蚀现象,并有产品合格证。多种导线及电气器具的型号、规格必须符合设计规定和国家的有关规定,并有合格证及安装使用阐明书等技术文献。属强制性管理日勺电工产品还必须获得中国电工产品认证委员会(CCEE)安全认证的证书,产品上应有安全认证标志(长城标志)。5.1.2.2配电柜(箱)、控

14、制箱安装设备在订货前提交订货计划给业主和监理单位,并接受招标文献规定的工厂监造与测试,成品包装发运前应告知业主工厂验收,并做好记录。设备进入现场后,会同甲方现场施工代表作好开箱检查记录,检查箱柜内因/主器件与否与设计型号相似,容量与否一致;箱柜应外观完好,附件齐全,箱柜落地式要安装在基础槽钢上,基础槽钢内侧要焊接MlOX35日勺螺栓作为接地螺栓,与总等电位箱用-40X4镀锌扁钢相连,同步做好基础槽钢的除锈刷漆工作。原则上产品不安装之前不要找开原包装,并保留在合适的位置,以免被雨水侵蚀。配电箱柜应固定、牢固,其安装垂直度应不不小于L5mmm配电箱内配线应排列整洁,并绑扎成束,压头牢固可靠,箱上日

15、勺电气器具应牢固、平整、间距均匀、启闭灵活,接线端子无松动,零部件齐全;箱内用电回路应标识清晰。并做良好接地。5.1.2.3电缆敷设电缆敷设前应进行检查,多种电缆的规格、型号、电压等级、绝缘电阻应符合设计规定并有产品合格证。电缆敷设施工前必须将电缆排列好,划出排列图表,按图表进行施工;敷设时,应敷设一根,整顿一根,卡固一根并挂标识,施工完毕时要到达排列整洁,标志牌设置对日勺,及时做好安装记录和自检记录。5.1.2.4电气配管及管内穿线明配镀锌钢管应采用丝接,金属管应有良好的接地通路,并不得作为接地干线使用。管材与线盒应为同一材质。管口应的密封措施。当土建主体工程开始后,安装便开始集中力量配合土建进行电管、接线盒、灯头盒等预埋预留;土建筑砌豉墙时进行二次配管;当土建主体构造装修工程基本完毕后即可开始穿线。暗配钢管采用套管连接,套管长度为管外径的1.53倍。连接管的对口应处在套管中心,焊口应焊接牢固、平整、密实;管子与建筑物表面日勺距离不应不不小于15mm,埋于地下或混凝土内的管子其弯曲半径不能不不小于管子外径的10倍,其他位置的管子其弯曲半径不能不不小于管外径的6倍。明配管及支架应平整牢固,弯曲半径为4倍管外径,固定卡日勺距离为1.5mm,在终端转弯处,离边缘15Omm做固定支架。并应符合规范规定。硬PVC管应使用套管粘胶连接,进盒连接须用粘胶螺头连接,并
