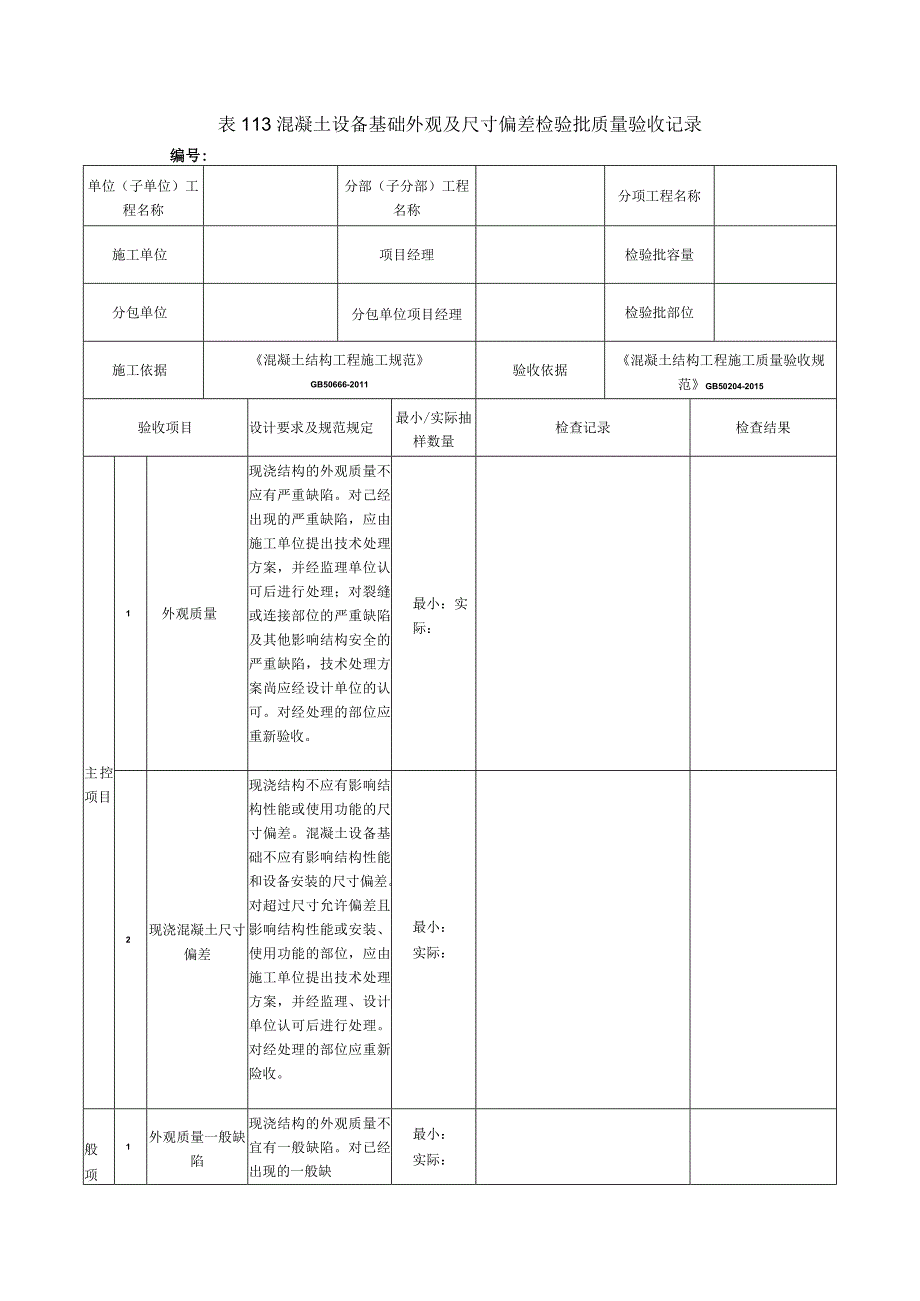

表113混凝土设备基础外观及尺寸偏差检验批质量验收记录.docx_第1页
第1页 / 共3页

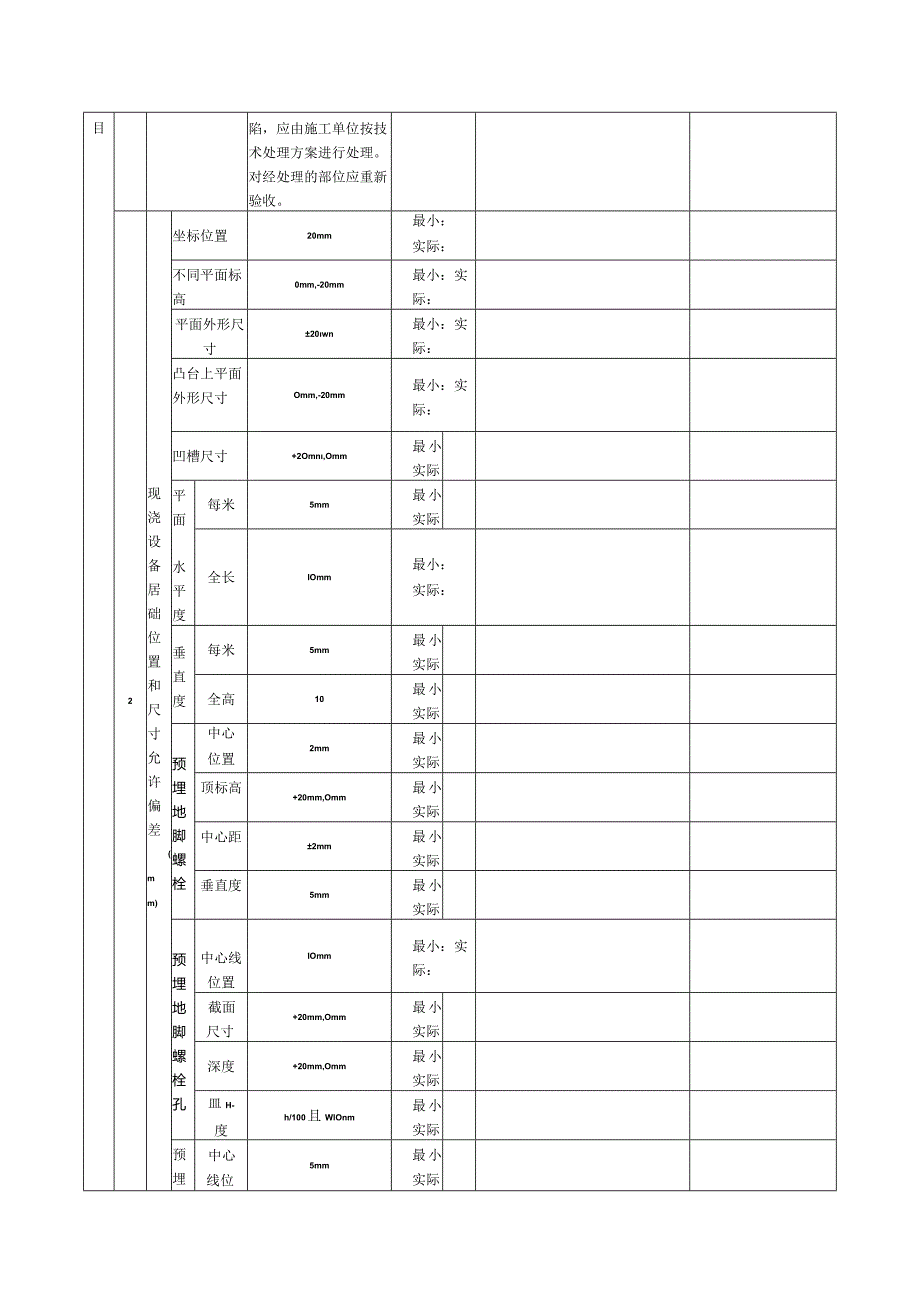

表113混凝土设备基础外观及尺寸偏差检验批质量验收记录.docx_第2页
第2页 / 共3页

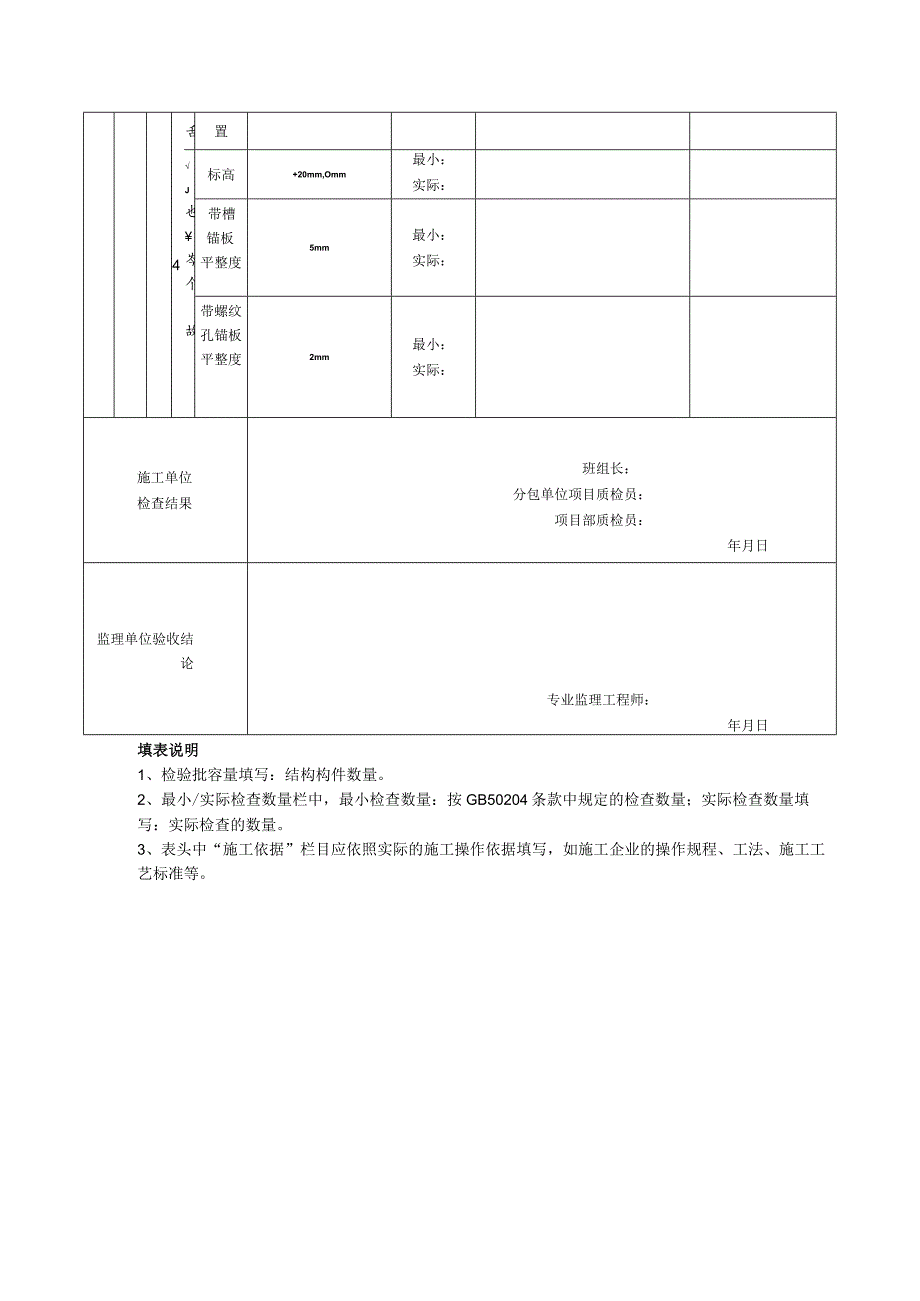

表113混凝土设备基础外观及尺寸偏差检验批质量验收记录.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《表113混凝土设备基础外观及尺寸偏差检验批质量验收记录.docx》由会员分享,可在线阅读,更多相关《表113混凝土设备基础外观及尺寸偏差检验批质量验收记录.docx(3页珍藏版)》请在第壹文秘上搜索。

1、表113混凝土设备基础外观及尺寸偏差检验批质量验收记录编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据混凝土结构工程施工规范GB50666-2011验收依据混凝土结构工程施工质量验收规范GB50204-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1外观质量现浇结构的外观质量不应有严重缺陷。对己经出现的严重缺陷,应由施工单位提出技术处理方案,并经监理单位认可后进行处理;对裂缝或连接部位的严重缺陷及其他影响结构安全的严重缺陷,技术处理方案尚应经设计单位的认可。对经处理的部位应重新验收。

2、最小:实际:2现浇混凝土尺寸偏差现浇结构不应有影响结构性能或使用功能的尺寸偏差。混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能或安装、使用功能的部位,应由施工单位提出技术处理方案,并经监理、设计单位认可后进行处理。对经处理的部位应重新险收。最小:实际:般项1外观质量一般缺陷现浇结构的外观质量不宜有一般缺陷。对已经出现的一般缺最小:实际:目陷,应由施工单位按技术处理方案进行处理。对经处理的部位应重新验收。2现浇设备居础位置和尺寸允许偏差(mm)坐标位置20mm最小:实际:不同平面标高0mm,-20mm最小:实际:平面外形尺寸20wn最小:实际:凸台上平面外

3、形尺寸Omm,-20mm最小:实际:凹槽尺寸+2Omn,Omm最小实际平面水平度每米5mm最小实际全长IOmm最小:实际:垂直度每米5mm最小实际全高10最小实际预埋地脚螺栓中心位置2mm最小实际顶标高+20mm,Omm最小实际中心距2mm最小实际垂直度5mm最小实际预埋地脚螺栓孔中心线位置IOmm最小:实际:截面尺寸+20mm,Omm最小实际深度+20mm,Omm最小实际皿H-度h/100且WlOnm最小实际预埋中心线位5mm最小实际4舌置J也岑个故标高+20mm,Omm最小:实际:带槽锚板平整度5mm最小:实际:带螺纹孔锚板平整度2mm最小:实际:施工单位检查结果班组长:分包单位项目质检员:项目部质检员:年月日监理单位验收结论专业监理工程师:年月日填表说明1、检验批容量填写:结构构件数量。2、最小/实际检查数量栏中,最小检查数量:按GB50204条款中规定的检查数量;实际检查数量填写:实际检查的数量。3、表头中“施工依据”栏目应依照实际的施工操作依据填写,如施工企业的操作规程、工法、施工工艺标准等。
