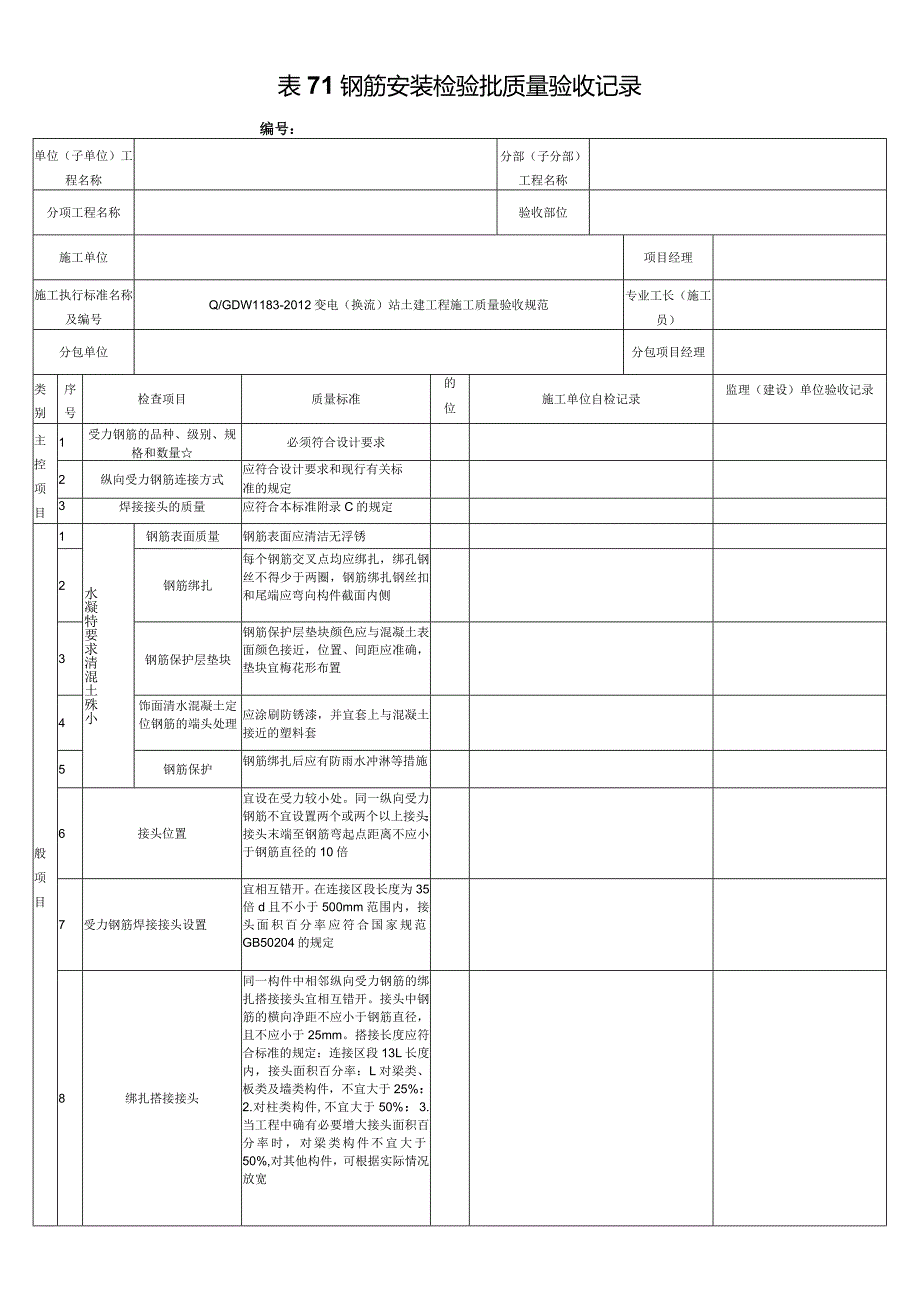

1、表71钢筋安装检验批质量验收记录编号：单位（子单位）工程名称分部（子分部）工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号Q/GDW1183-2012变电（换流）站土建工程施工质量验收规范专业工长（施工员）分包单位分包项目经理类别序号检查项目质量标准的位施工单位自检记录监理（建设）单位验收记录主控项目1受力钢筋的品种、级别、规格和数量必须符合设计要求2纵向受力钢筋连接方式应符合设计要求和现行有关标准的规定3焊接接头的质量应符合本标准附录C的规定般项目1水凝特要求清混土殊小钢筋表面质量钢筋表面应清洁无浮锈2钢筋绑扎每个钢筋交叉点均应绑扎，绑孔钢丝不得少于两圈，钢筋绑扎钢丝扣和尾
2、端应弯向构件截面内侧3钢筋保护层垫块钢筋保护层垫块颜色应与混凝土表面颜色接近，位置、间距应准确，垫块宜梅花形布置4饰面清水混凝土定位钢筋的端头处理应涂刷防锈漆，并宜套上与混凝土接近的塑料套5钢筋保护钢筋绑扎后应有防雨水冲淋等措施6接头位置宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的10倍7受力钢筋焊接接头设置宜相互错开。在连接区段长度为35倍d且不小于500mm范围内，接头面积百分率应符合国家规范GB50204的规定8绑扎搭接接头同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25m

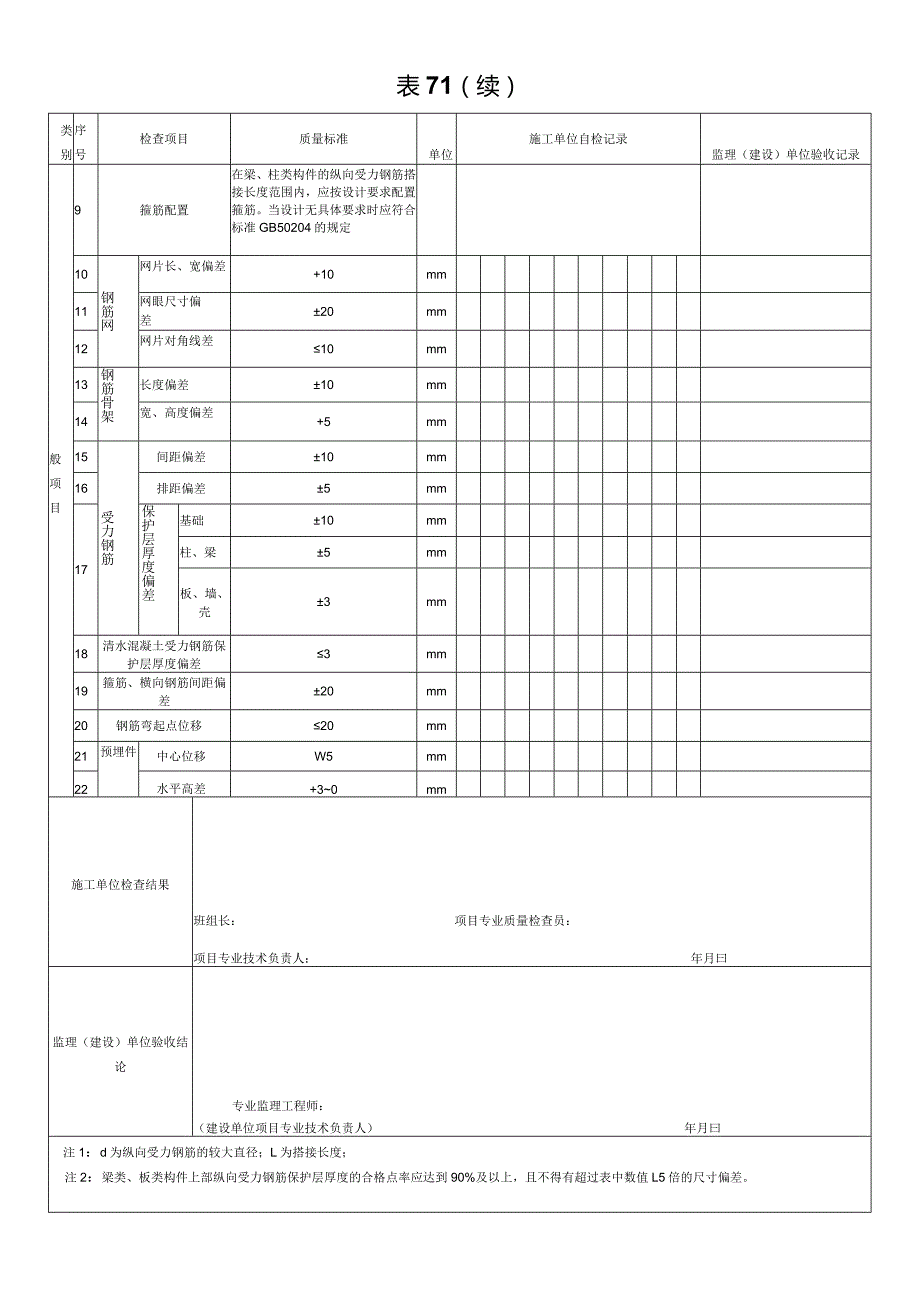

3、m。搭接长度应符合标准的规定：连接区段13L长度内，接头面积百分率：L对梁类、板类及墙类构件，不宜大于25%：2.对柱类构件,不宜大于50%：3.当工程中确有必要增大接头面积百分率时，对梁类构件不宜大于50%,对其他构件，可根据实际情况放宽表71（续）类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录般项目9箍筋配置在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时应符合标准GB50204的规定10钢筋网网片长、宽偏差+10mm11网眼尺寸偏差20mm12网片对角线差10mm13钢筋骨架长度偏差10mm14宽、高度偏差+5mm15受力钢筋间距偏差10mm16排距偏差5mm17保护层厚度偏差基础10mm柱、梁5mm板、墙、壳3mm18清水混凝土受力钢筋保护层厚度偏差3mm19箍筋、横向钢筋间距偏差20mm20钢筋弯起点位移20mm21预埋件中心位移W5mm22水平高差+30mm施工单位检查结果班组长：项目专业质量检查员：项目专业技术负责人：年月曰监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月曰注1：d为纵向受力钢筋的较大直径；L为搭接长度；注2：梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值L5倍的尺寸偏差。
