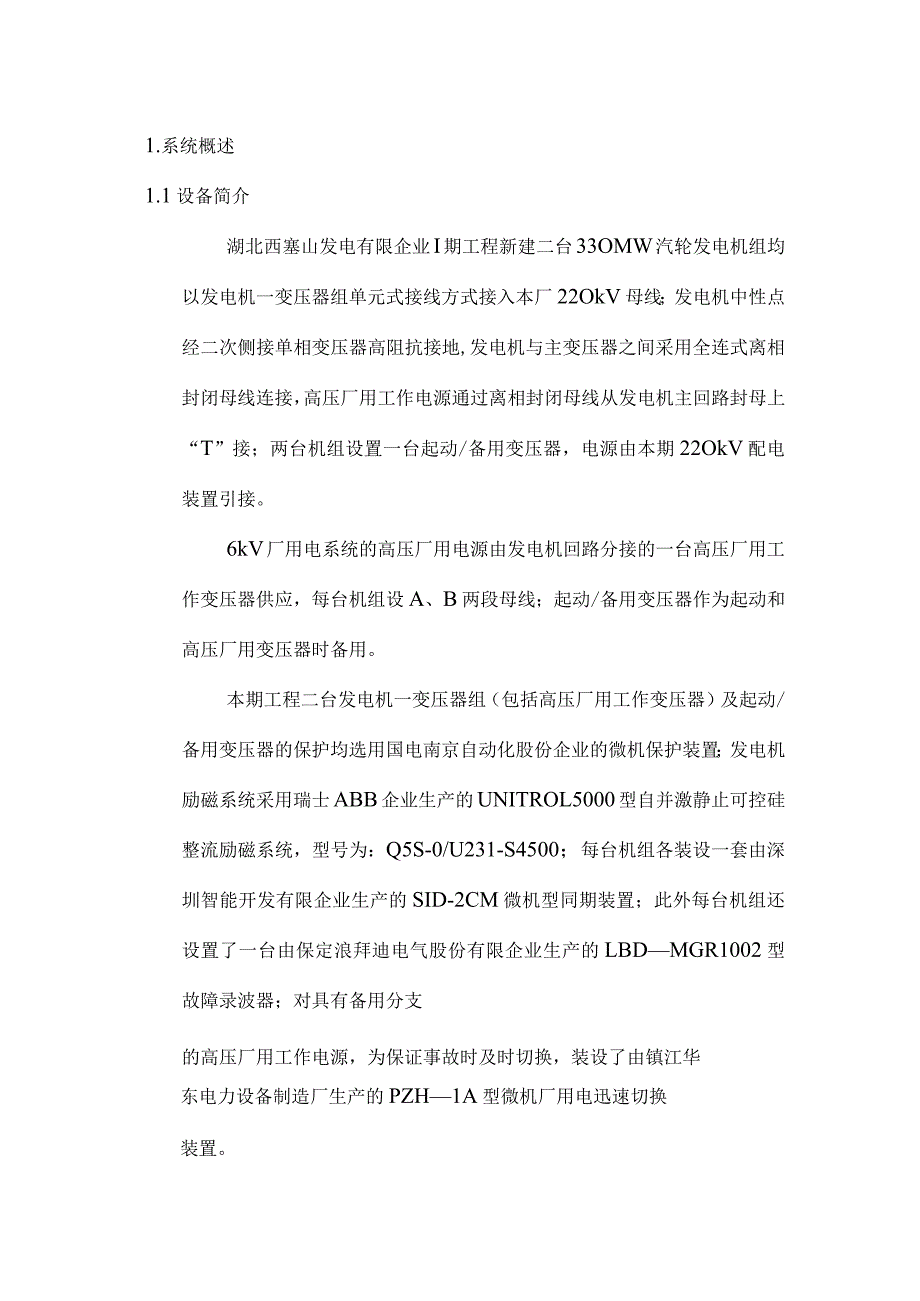

1、1.系统概述1.1设备简介湖北西塞山发电有限企业I期工程新建二台33OMW汽轮发电机组均以发电机一变压器组单元式接线方式接入本厂22OkV母线；发电机中性点经二次侧接单相变压器高阻抗接地,发电机与主变压器之间采用全连式离相封闭母线连接，高压厂用工作电源通过离相封闭母线从发电机主回路封母上“T”接；两台机组设置一台起动/备用变压器，电源由本期22OkV配电装置引接。6kV厂用电系统的高压厂用电源由发电机回路分接的一台高压厂用工作变压器供应，每台机组设A、B两段母线；起动/备用变压器作为起动和高压厂用变压器时备用。本期工程二台发电机一变压器组（包括高压厂用工作变压器）及起动/备用变压器的保护均选用

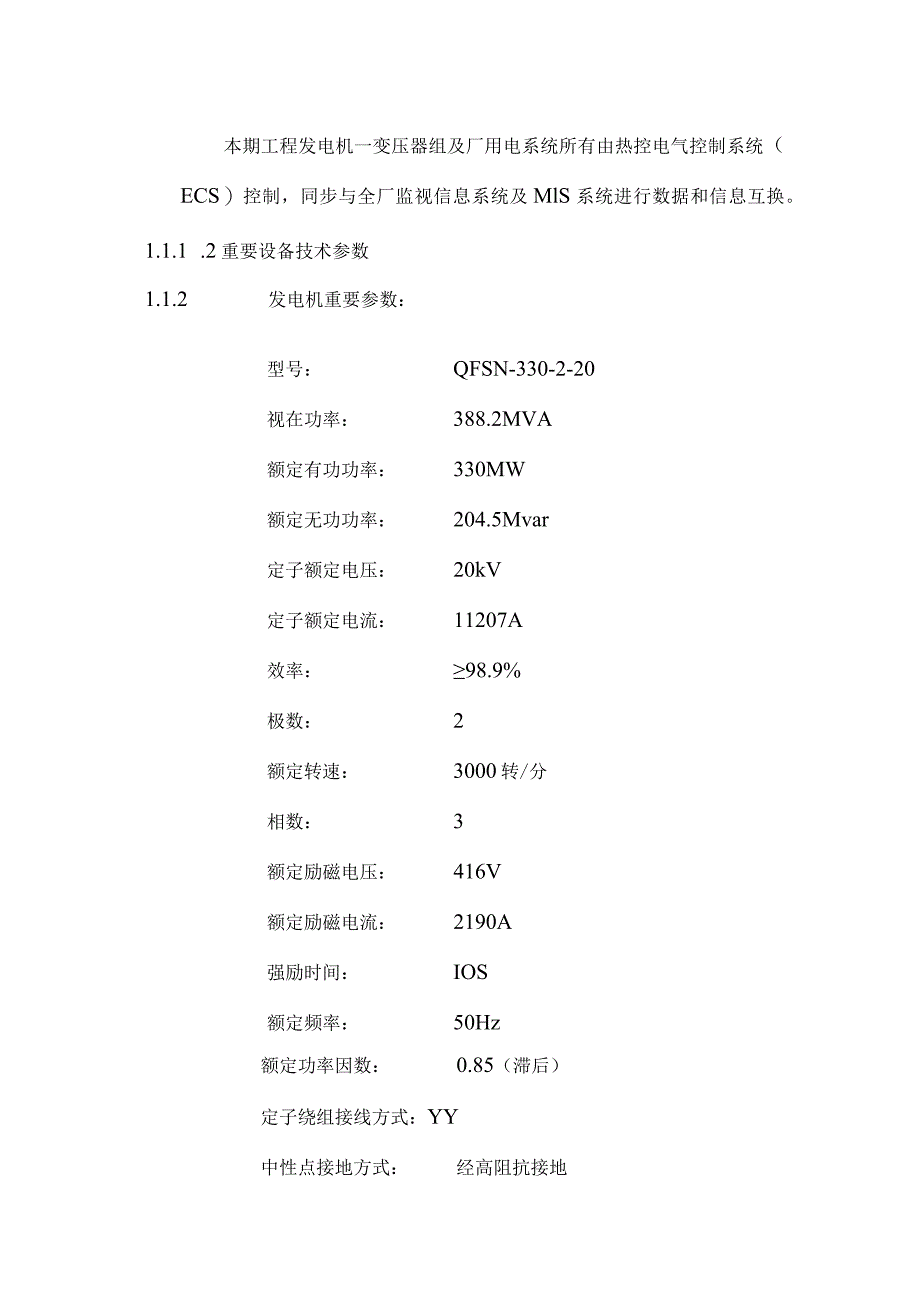

2、国电南京自动化股份企业的微机保护装置；发电机励磁系统采用瑞士ABB企业生产的UNITROL5000型自并激静止可控硅整流励磁系统，型号为：Q5S-0/U231-S4500；每台机组各装设一套由深圳智能开发有限企业生产的SID-2CM微机型同期装置；此外每台机组还设置了一台由保定浪拜迪电气股份有限企业生产的LBDMGR1002型故障录波器；对具有备用分支的高压厂用工作电源，为保证事故时及时切换，装设了由镇江华东电力设备制造厂生产的PZH1A型微机厂用电迅速切换装置。本期工程发电机一变压器组及厂用电系统所有由热控电气控制系统（ECS）控制，同步与全厂监视信息系统及MlS系统进行数据和信息互换。1.

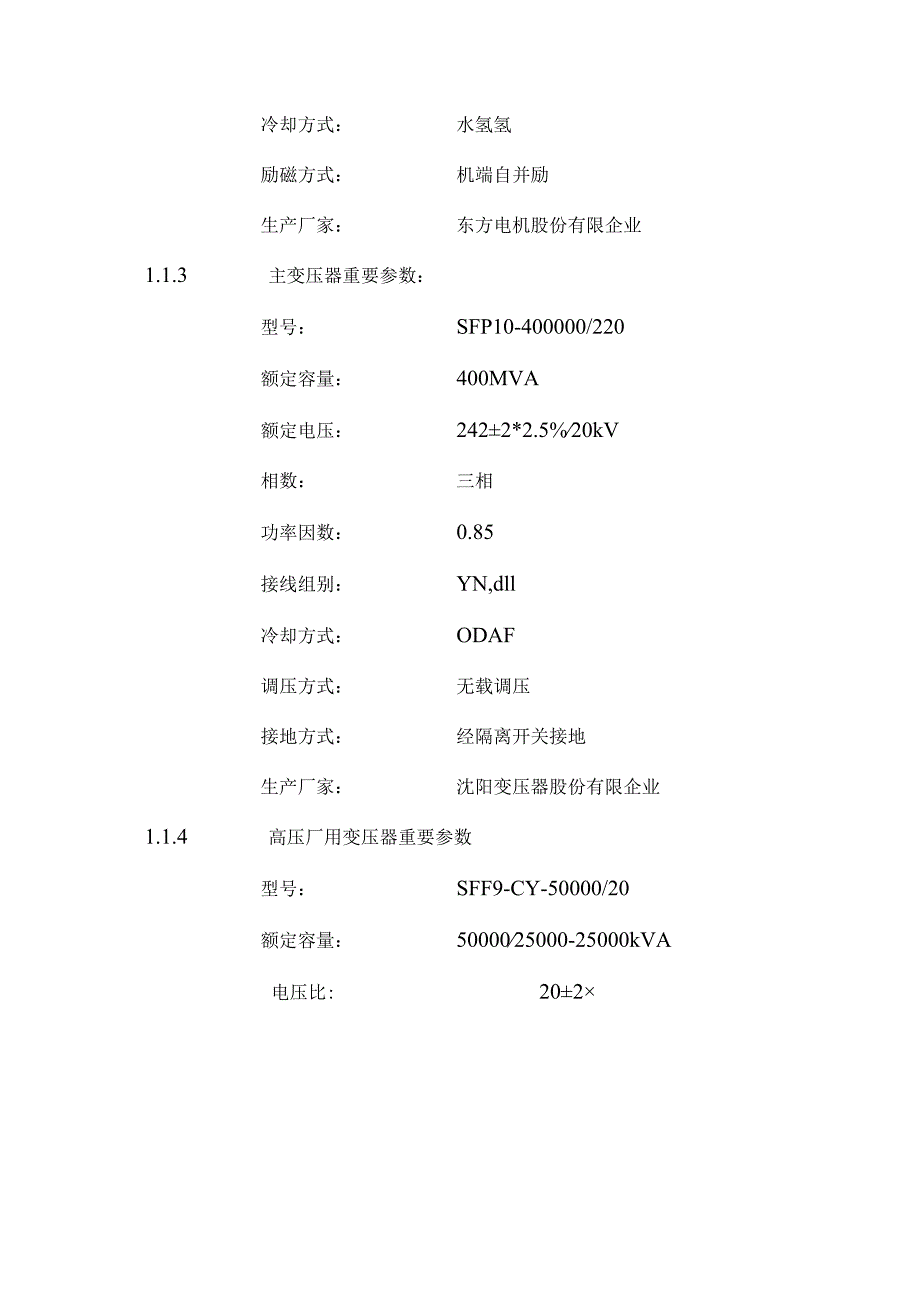

3、1.1 .2重要设备技术参数1.1.2 发电机重要参数：型号：QFSN-330-2-20视在功率：388.2MVA额定有功功率：330MW额定无功功率：204.5Mvar定子额定电压：20kV定子额定电流：11207A效率：98.9%极数：2额定转速：3000转/分相数：3额定励磁电压：416V额定励磁电流：2190A强励时间：IOS额定频率：50Hz额定功率因数：0.85（滞后）定子绕组接线方式：YY中性点接地方式：经高阻抗接地冷却方式：水氢氢励磁方式：机端自并励生产厂家：东方电机股份有限企业1.1.3 主变压器重要参数：型号：SFP10-400000/220额定容量：400MVA额定电压：
4、2422*2.5%20kV相数：三相功率因数：0.85接线组别：YN,dll冷却方式：ODAF调压方式：无载调压接地方式：经隔离开关接地生产厂家：沈阳变压器股份有限企业1.1.4 高压厂用变压器重要参数型号：SFF9-CY-50000/20额定容量：5000025000-25000kVA电压比:202功率因数：0.85接线组别：Dynlynl冷却方式：自然油循环风冷调压方式：无载调压接地方式：低压侧经电阻接地生产厂家：沈阳变压器股份有限企业1.2.4启动/备用变压器重要参数型号：SFFZ9-CY-50000/220额定容量：5000025000-25000kVA电压比：23081.2相数：三相
5、功率因数：0.85接线组别：YN,ynyn+d冷却方式：自然油循环风冷调压方式：有载调压接地方式：低压侧经电阻接地生产厂家：沈阳变压器股份有限企业相数:三相2.编制目的2.1为了指导及规范系统及设备的调试工作，保证系统及设备222333333334可以安全正常投入运行，特制定本方案。.2检查发变组系统控制、保护、联锁和信号装置，确认其动作可靠。.3检查设备的运行状况，检查系统的性能，发现并消除也许存在的缺陷。.4该方案是为湖北西塞山发电有限企业I期工程#1号机组从机组空负荷整套调试开始，到168小时满负荷试运结束这一全过程电气整套启动试运编制的一种指导性文献。.编制根据.1火力发电厂基本建设工
6、程启动及竣工验收规程（1996年版）.2电力装置安装工程施工技术规范电气篇（1996年版）.3火电工程调整试运质量检查及评估原则（1996年版）.4火电工程启动调试工作规定（1996年版）.5火力发电厂安全工作规定（1996年版）.6中南电力设计院、有关设备制造厂家图纸、阐明书及有关资料.7湖北电力试验研院编写的机组整套启动调试方案调试范围4.1发变组、厂高变的控制、信号、保护回路的传动试验4.2发电机的空载特性试验及发电机日勺短路特性试验4.3发电机空载时自动励磁系统的各项试验4.4发电机同期系统定相并网试验4.5机组带负荷试验4.5.1励磁AVR带负荷试验4.5.2发变组保护校验4. 5.
7、3高压厂用电源带负荷切换试验5. 6满负荷试验5.调试前应具有的条件5.1 土建方面应具有的条件6. 1.1试运现场道路畅通，照明充足，事故照明可靠1.1.2 试运现场通讯设备以便可用。1.1.3 备有足够的J消防器材。5. 2机务方面应具有的条件6. 2.1各备用辅机处在备用状态。5.2.2机组作好甩负荷及停机停炉准备。5.2.3汽机投入超速保护。5.2.4机炉所有联锁保护均应投入。5.2.5锅炉安全门整定结束，动作对的。5.2.6汽机旁路系统正常投入，保护投入。5.3电气、热控应具有的条件5.3.1发电机-变压器系统一、二次设备的回路安装、调试工作己所有结束,符合规程、规范规定具有启动条件
8、。5.3.2与本次启动试验有关的所有设备名称、编号齐全,带电设备应有明确的标志，设好警戒围栏，升压站和各配电段门上加锁。5.3.3#1主变、#1厂高变已按调度告知单规定放在整定档，且已测量整定档时直流电阻,成果合格。瓦斯继电器已校验合格并放过气。5.3.4继电保护装置已按保护整定计算书的规定整定完毕,且具有投运条件。5.3.5电气与热机的大联锁通过试验，对的无误。5.3.6保安柴油发电机组调试工作结束,具有使用条件,整套启动期间，保安柴油发电机应处在热备用状态。5.3.7电气各回路传动试验完毕，符合设计规定。5.3.8参与启动试验工作的全体人员，在启动前应认真阅读本方案，明确职责，并对方案的不
9、解之处可提出质疑。5.3.9试验人员应准备好有关图纸、资料和试验登记表格以备查用。5.3.1O明确各短路点位置，且准备好合乎规定的短路母线。5.3.11为防止误送电、误升压，发电机和变压器一、二次开关及刀闸均在断开位置，6KV分支开关在拉出位置，没有得到操作命令，任何人不得进行操作。5.3.12 测量发变组一次系统的绝缘电阻及吸取比，应符合规定。5.3.13 确认二次电流回路无开路，二次电压回路无短路现象。5.3.14 调整好录波仪，用以录取发电机空载灭磁时间常数、发电机假同期并列、励磁调整器阶跃特性等曲线。5.3.15 投入发电机PT合适的一、二次保险，并检查其完好性。检查发-变组所有保护回
10、路，控制回路电源保险均应完好，规格符合设计规定，并备有足够备品。5.3.16 准备好本次启动试验所需表计,接至对应回路。5.3.17 临时解除发变组保护“关闭主汽门”“汽机甩负荷”回路接线,在机组并列前注意恢复此接线。5.3.18 集控室与励磁小室之间准备好对讲机，以保持联络。5.3.19 电气和热控ECS系统之间的联络通过传动试验，成果对的。5.3.20 0试验前断开励磁变压器与励磁整流屏的一次接线，临时接入一路6kV厂用电源做为励磁整流屏可控硅阳极电压，用于发电机短路、空载试验。5.3.21发变组故障录波器应正常投入。5.4其他方面应具有的条件5. 4.1配置足够的检修人员（包括电气、热工
11、人员）和通过培训合格上岗的运行人员。6. 4.2准备必要的（检修工具和材料。7. 4.3准备好运行用的工具和登记表格。8. 4.4准备好有关测试仪表和工具。9. 调试程序本调试工作可按如图（一）所示流程图进行：图（一）10. 试内容及环节7.1空负荷阶段的调整试验工作7.1.1测量转子绕组的交流阻抗和绝缘电阻7.1.1.1分别在升速过程、超速试验前后的额定转速下测量。7.1.1.2试验时施加电压的峰值不应超过额定励磁电压。7. 1.2发电机空载短路试验8. 1.2.1发电机一变压器组短路试验A试验条件确定主变中性点刀闸塞O37在合闸位置,投入主变冷却器。检查并操作下列刀闸：断开塞O31、塞O3
12、2,合上塞O35接地刀闸。合上开关塞O3,并解除跳闸回路。（4）检查短路点母线安装完好，符合试验规定。退出母差保护。（6）投入有关发电机保护。试验过程中，派专人在发电机就地、保护屏、主变、厂高变、220KV升压站、6KV等就地监视观测，用对讲机随时保持联络。B发电机一变压器组短路试验详细试验措施及环节见湖北电力试验研究院发电机组起动试验方案及发变组保护调试方案，试验过程中做好短路试验记录,并和发电机制造厂家提供的短路曲线作比较,若有较大差异,应停止试验，分析原因后,再进行下一步试验；C检查发电机转子碳刷、滑环运行状况。D检查励磁系统有无过热、打火等不正常现象。E检查各表计显示与试验原则表的差异
13、程度。F核定差动保护电流相位关系（绘制六角图）。G试验完毕，操作减磁，降励磁电流至零，跳开灭磁开关。H恢复塞O3开关跳闸回路，跳开发电机出口开关塞O3。7. 1.2.2发电机带厂高变短路试验A试验条件确认6KV分支开关厂O1A、厂OIB在拉出位置。检查短路点母线安装完好，符合试验规定。投入厂高变冷却器。（4）确认厂高变所有保护压板均未投入。B发电机带厂高变短路试验详细试验措施及环节见湖北电力试验研究院编写日勺发电机组起动试验方案及发变组保护调试方案，试验过程中做好短路试验记录,并和发电机制造厂家提供的短路曲线作比较,若有较大差异,应停止试验，分析原因后，再进行下一步试验。C分别测量各电流互感器
14、二次电流幅值和相量关系D核定差动保护电流相位关系（绘制六角图）。E试验完毕，降励磁电流至零，跳开灭磁开关。F拆除短路线（先临时短路接地后再拆除）。7.1.3发电机-变压器组空载特性试验A试验条件（1）确认塞031、塞032、塞035刀闸均在断开位置。确认塞03开关在断开位置并取下合闸保险。主变中性点刀闸塞037应在合闸位置。（4）投入发电机-变压器组所有保护。（5）检查发电机出口PT互011、互012、互013及#1高厂变PT均在投入位置,一、二次熔断器完好。派专人在一号主变、厂高变附近监视观测运行状况，用对讲机随时保持联络。B发电机-变压器组空载特性试验详细试验措施及环节见湖北电力试验研究院编写日勺发电机组起动试验方案，将试验数据记录在附录中的空载试验登记表中，并和发电机制造厂家提供的）空载曲线作比较,若有较大差异,应停止试验，分析原因后，再进行下一步试验。7777777777C在空载额定电压下，测量发电机定子开路时的灭磁时间常数。D测量发电机残压和相序在PT二次侧测量电压不大于3V时，方可在一次侧直接测量。E拆除临时接线电缆。.1.4励磁调整器试验.1.4.1励磁调整器零起升压试验。.1.4.2自动方式下调压范围检查。.1.4.3手动方式
