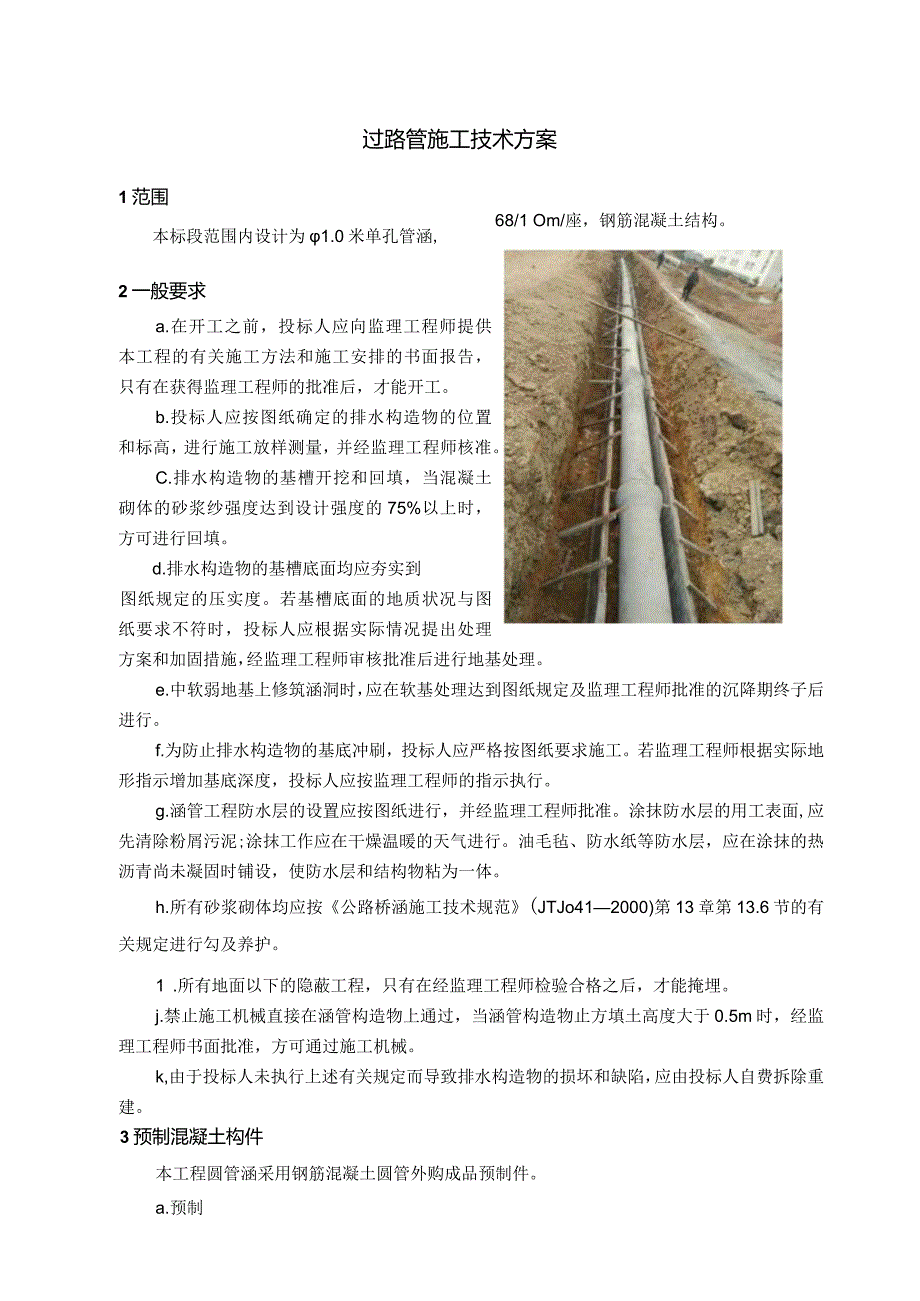

过路管施工技术方案.docx_第1页
第1页 / 共7页

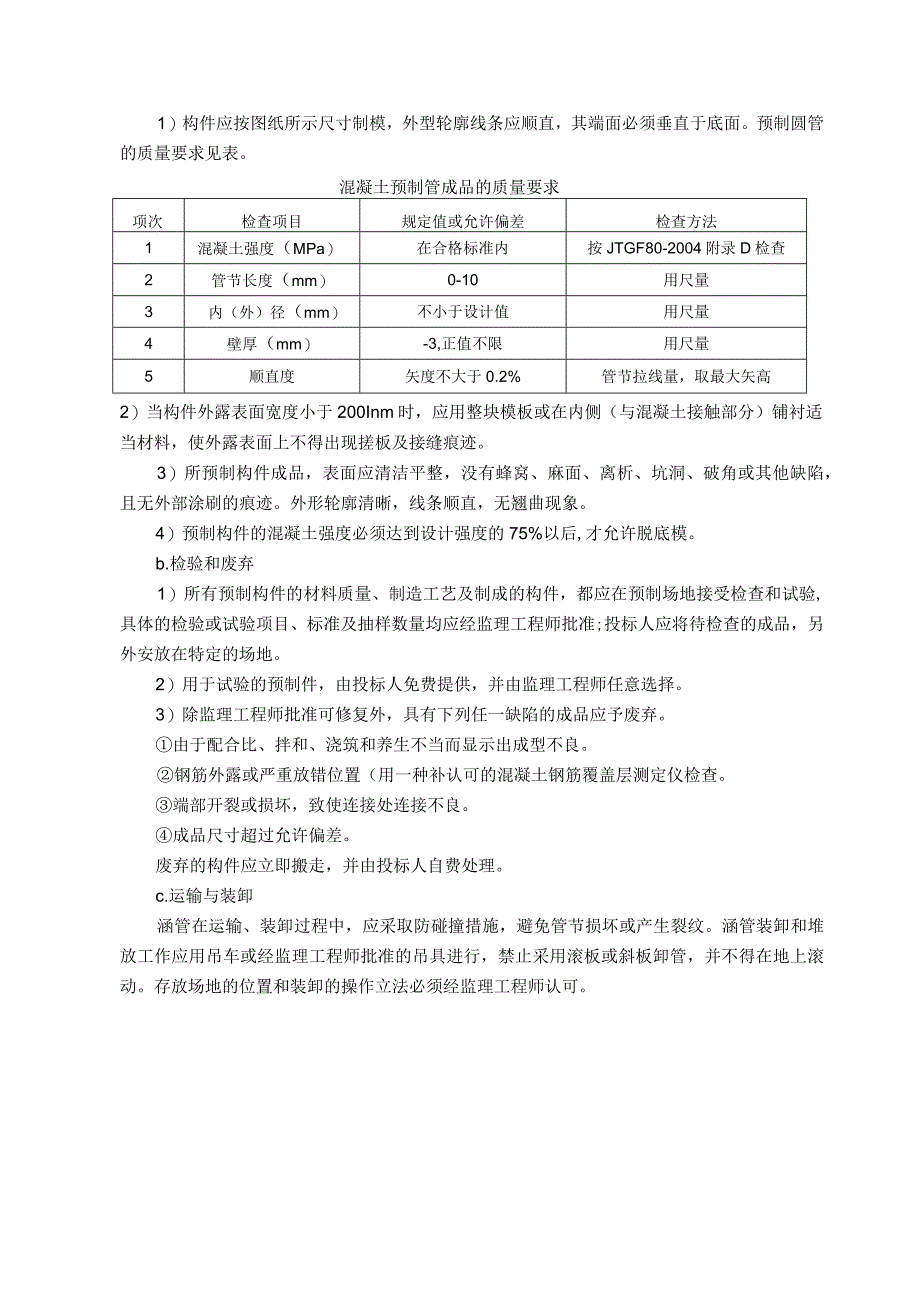

过路管施工技术方案.docx_第2页
第2页 / 共7页
过路管施工技术方案.docx_第3页
第3页 / 共7页
过路管施工技术方案.docx_第4页
第4页 / 共7页
过路管施工技术方案.docx_第5页
第5页 / 共7页
过路管施工技术方案.docx_第6页
第6页 / 共7页
过路管施工技术方案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《过路管施工技术方案.docx》由会员分享,可在线阅读,更多相关《过路管施工技术方案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、68/1 Om/座,钢筋混凝土结构。过路管施工技术方案1范围本标段范围内设计为1.0米单孔管涵,2一般要求a.在开工之前,投标人应向监理工程师提供本工程的有关施工方法和施工安排的书面报告,只有在获得监理工程师的批准后,才能开工。b.投标人应按图纸确定的排水构造物的位置和标高,进行施工放样测量,并经监理工程师核准。C.排水构造物的基槽开挖和回填,当混凝土砌体的砂浆纱强度达到设计强度的75%以上时,方可进行回填。d.排水构造物的基槽底面均应夯实到图纸规定的压实度。若基槽底面的地质状况与图纸要求不符时,投标人应根据实际情况提出处理方案和加固措施,经监理工程师审核批准后进行地基处理。e.中软弱地基上修

2、筑涵洞时,应在软基处理达到图纸规定及监理工程师批准的沉降期终子后进行。f.为防止排水构造物的基底冲刷,投标人应严格按图纸要求施工。若监理工程师根据实际地形指示增加基底深度,投标人应按监理工程师的指示执行。g.涵管工程防水层的设置应按图纸进行,并经监理工程师批准。涂抹防水层的用工表面,应先清除粉屑污泥;涂抹工作应在干燥温暖的天气进行。油毛毡、防水纸等防水层,应在涂抹的热沥青尚未凝固时铺设,使防水层和结构物粘为一体。h.所有砂浆砌体均应按公路桥涵施工技术规范(JTJo412000)第13章第13.6节的有关规定进行勾及养护。1 .所有地面以下的隐蔽工程,只有在经监理工程师检验合格之后,才能掩埋。j

3、.禁止施工机械直接在涵管构造物上通过,当涵管构造物止方填土高度大于0.5m时,经监理工程师书面批准,方可通过施工机械。k,由于投标人未执行上述有关规定而导致排水构造物的损坏和缺陷,应由投标人自费拆除重建。3预制混凝土构件本工程圆管涵采用钢筋混凝土圆管外购成品预制件。a.预制1)构件应按图纸所示尺寸制模,外型轮廓线条应顺直,其端面必须垂直于底面。预制圆管的质量要求见表。混凝土预制管成品的质量要求项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTGF80-2004附录D检查2管节长度(mm)0-10用尺量3内(外)径(mm)不小于设计值用尺量4壁厚(mm)-3,正值不限用

4、尺量5顺直度矢度不大于0.2%管节拉线量,取最大矢高2)当构件外露表面宽度小于200Inm时,应用整块模板或在内侧(与混凝土接触部分)铺衬适当材料,使外露表面上不得出现搓板及接缝痕迹。3)所预制构件成品,表面应清洁平整,没有蜂窝、麻面、离析、坑洞、破角或其他缺陷,且无外部涂刷的痕迹。外形轮廓清晰,线条顺直,无翘曲现象。4)预制构件的混凝土强度必须达到设计强度的75%以后,才允许脱底模。b.检验和废弃1)所有预制构件的材料质量、制造工艺及制成的构件,都应在预制场地接受检查和试验,具体的检验或试验项目、标准及抽样数量均应经监理工程师批准;投标人应将待检查的成品,另外安放在特定的场地。2)用于试验的

5、预制件,由投标人免费提供,并由监理工程师任意选择。3)除监理工程师批准可修复外,具有下列任一缺陷的成品应予废弃。由于配合比、拌和、浇筑和养生不当而显示出成型不良。钢筋外露或严重放错位置(用一种补认可的混凝土钢筋覆盖层测定仪检查。端部开裂或损坏,致使连接处连接不良。成品尺寸超过允许偏差。废弃的构件应立即搬走,并由投标人自费处理。c.运输与装卸涵管在运输、装卸过程中,应采取防碰撞措施,避免管节损坏或产生裂纹。涵管装卸和堆放工作应用吊车或经监理工程师批准的吊具进行,禁止采用滚板或斜板卸管,并不得在地上滚动。存放场地的位置和装卸的操作立法必须经监理工程师认可。4施工要求基本流程:洞In砌筑接bl理剌余

6、的础浇筑管ll装管座ll浇筑地ll理测量放样4.1 挖基a.基础开挖应符合图纸要求及有关规定。b.基槽开挖后,应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可避免的耽误,无论是何原因,投标人均应采取一切必要措施,保护基槽的暴露面不致破坏。4.2 垫层和基座a.砂砾垫层应为压实的连续材料层,其压实度应在0.94以上,按重型击实法试验测定;砂砾垫层应分层摊铺压实不得有离析现象,否则要重新拌和铺筑。b.石灰土作垫层时,投标人应在施工前将混合料的配合比设计报监理工程师批准。施工中要拌和均匀,分层摊铺,分层压实,其压实度应在0.94以上,按重型击实法试验测定。c.基座应按本规范要求施工,基座

7、尺寸及沉降缝应符合图纸所示,沉降缝位置应与管节的接缝位置相一致。d.管涵基础应按图纸所示或监理工程师的指示,结合土质及路基填土高度设置预留拱度。4.3 钢筋混凝土圆管涵成品质量a.管节端面应平整并与其轴线垂直;斜交管涵进出水口管节的外端面,应按斜交角度进行处理。b.管壁内外侧表面应平直圆滑,如果缺陷小于下列规定时,应修补完善后方可使用;如果缺陷大于下列规定时,不予验收,并应报监理工程师处理。1)每处蜂窝面积不得大于30mm30mm;2)其蜂窝深度不得超过IOmm;3)蜂窝总面积不得超过全面积的1%,并不得露筋。管节混凝土强度应符合图纸要求,混凝土配合比、拌和均应符合本规范有关规定。4.4 敷设

8、a.管节安装从下游开始,使接头面向上游;每节涵管应紧贴于垫层或基座上,使涵管受力均匀;所有管节应按正确的轴线和图纸所示坡度敷设。如管壁厚度不同,应使内壁齐平。b.在敷设过程中,应保持管内清洁无脏物、无多余的砂浆及其他杂物。c.任何管节如位置设置不准确,投标人应自费取出重新设置。d.软基上修筑涵管时,应按图纸和监理工程师指示对地基进行处理,当软基处理达到图纸要求后,方可在上面修筑涵管。4.5 接缱a.涵管接缝宽度不应大于Iomm,禁止加大接缝宽度来满足涵长的要求,并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧,以形成一柔性密封层。如图纸所示或监理工程师要求,应再用两层15Omm宽的浸

9、透沥青的油毛毡包缠并用铅丝绑扎接缝部位。b.如果图纸规定,在管节接缝填塞好后,应在其外部设置C20级混凝土箍圈。箍圈环绕接缝浇筑好后,应给予充分养生,以获得满意的强度而不产生裂缝、脱落。c.当管节采用承插式接缝时,在承口端应先坐以干硬性水泥砂浆,在管节套接以后再在承口端的环形空隙内塞以砂浆,以使接头部位紧密吻合,并将内壁表面抹平。d.当管节采用套环接缝时,应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝,使其稳固、耐久和不漏水。在填塞沥青砂之前,应在圆管的外表面和套环内表面涂刷沥青涂层,以增强其粘性,并按图纸所示部位固定捆扎绳,以免沥青砂外漏。4.6 进出水口a.进出水口应按图纸

10、所示,采用混凝土或垮工结构修筑;施工工艺应分别符合本规范第4章的规定。b.进出水口的沟床应整理顺直,使上下游水流稳定畅通。当设有跌水井和急流槽时,应按图纸所示或监理工程师的指示进行施工。4.7 回填a.经检验证实圆管涵安装及接缝符合要求,并且其砌体砂浆或混凝土强度达到设计强度的75%,方可进行回填作业。回填土按本规范要求进行。b.涵洞处路堤缺口填土应从涵洞洞身两侧不小于两倍孔径范围内,同时按水平分层、对称地按照图纸要求的压实度填筑、夯(压)实。回填应从管道两侧同时对称进行,确保管道不产生位移。必要时宜采取临时限位措施,防止管道移动或上浮。c.从管底基础到管顶以上50Omm范围内,必须采用人工回

11、填,严禁用机械推土回填。管顶50Omnl以上沟槽采用机械回填时,从管轴线两侧同时均匀进行,并夯实碾压。回填时,沟槽内应无积水和杂物,不得带水回填,不得回填淤泥、有机物、冻土、石块、砖和其他杂硬物体。d.沟槽回填土密实度应符合设计要求,须经过试验确定。e.用机械填土时,除应按照上述规定办理外,涵洞顶上填土厚度必须大于0.51.0m时,才允许机械通过。5质检验5.1 基本要求地面以下的或隐蔽工程,在未检验、试验并被监理工程师批准之前,不能覆盖或进行下一道工序。5.2 检查项目管涵实测项目项次检查项目规定值或允许偏差检查方法1混凝土或砂浆强度(MPa)在合格标准内按JTGF80-2004附录D和附录

12、F检查2轴线偏位(mm)明涵20,暗涵50用经纬仪检查2处3涵底流水面高程(mm)20用水准仪检查洞口2处,拉线检查中间2处4涵管长度(mm)+100,-50尺量:检查中心线5孔径(mm)20尺量:检查35处5管座宽、厚度(mm)大于设计值用尺量3处6相邻管节底面错口(mm)管径1m3用水平尺检查接头处管径1m55.3外观鉴定a.管涵顺直,进出口平顺,无阻水、漏水现象。b.帽石、一字墙或八字墙表面平整线条平直,无翘曲现象。c.涵洞处路面平顺,无跳车现象。c.外漏混凝土表面平整,颜色一致。5.4室外排水管道安装质标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1排水管道的坡度必须

13、符合设计要求,严禁无坡或倒坡水准仪、拉线和钢尺检查2灌水、通水试验隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。管道埋设前必须做灌水试验和通水试验,排水应畅通、无堵塞,管接口应无渗漏按排水检查井分段试验,试验水头应以试验上游管顶加1m,时间不少于30Inin,逐段观察一般项目1排水铸铁管的水泥捻口采用水泥捻口时,油麻填塞应密实,接口水泥应密实、饱满,接口面凹入承口边缘且深度不得大于2mm观察和钢尺检查2铸铁管外壁防腐铸铁管外壁安装前应除锈,涂两遍石油沥青漆观察检查3承插接口的承口方向承插接口的承口方向与水流方向相反观察检查4混凝土管或钢筋混凝土管抹带接口抹带施工管口的外壁应先凿毛、扫净,当管径不大于50Omm时,可一次完成;当管径大于50Omin时,应分两次抹成,抹带不得有裂纹观察和钢尺检查5钢丝网管道就位前放入下方,抹压砂浆应将钢丝网抹压牢固,钢丝网不得外露6抹带厚度不得小于管壁的厚度7抹带宽度80100mm8排水管道安坐标埋地100mm拉线和钢尺检查敷设在沟槽内509标高埋地20mm水准仪、拉线和钢尺装允许偏差敷设在沟槽内20检查10水平管道纵、横向弯曲每5m长10mm拉线和钢尺检查全长两井间)30
