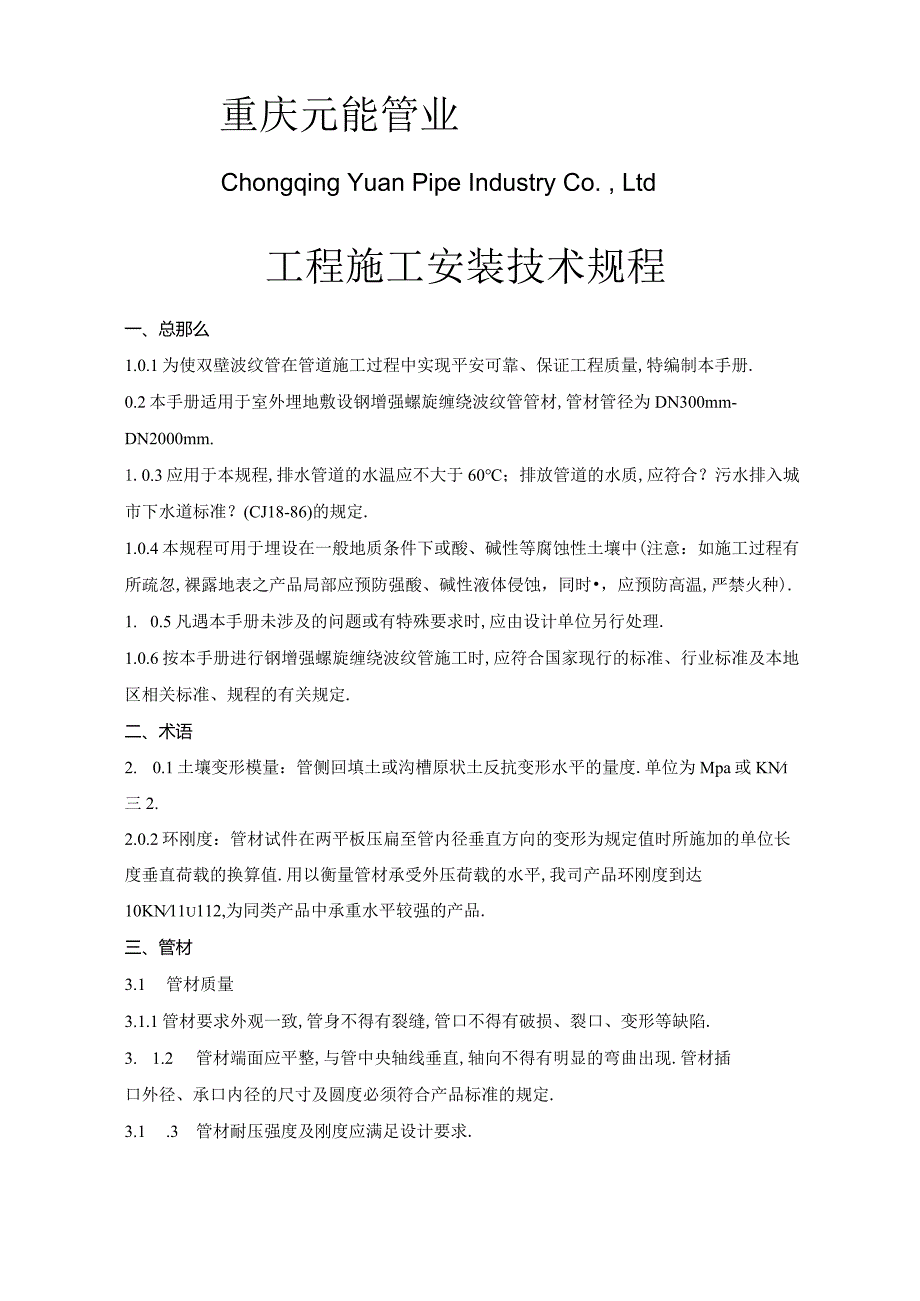

1、重庆元能管业Chongqing Yuan Pipe Industry Co. , Ltd工程施工安装技术规程一、总那么1.0.1为使双壁波纹管在管道施工过程中实现平安可靠、保证工程质量,特编制本手册.0.2本手册适用于室外埋地敷设钢增强螺旋缠绕波纹管管材,管材管径为DN300mm-DN2000mm.1.0.3应用于本规程,排水管道的水温应不大于60；排放管道的水质,应符合？污水排入城市下水道标准？(CJ18-86)的规定.1.0.4本规程可用于埋设在一般地质条件下或酸、碱性等腐蚀性土壤中(注意：如施工过程有所疏忽,裸露地表之产品局部应预防强酸、碱性液体侵蚀，同时，应预防高温,严禁火种).1.
2、0.5凡遇本手册未涉及的问题或有特殊要求时,应由设计单位另行处理.1.0.6按本手册进行钢增强螺旋缠绕波纹管施工时,应符合国家现行的标准、行业标准及本地区相关标准、规程的有关规定.二、术语2. 0.1土壤变形模量：管侧回填土或沟槽原状土反抗变形水平的量度.单位为Mpa或KNi三2.2.0.2环刚度：管材试件在两平板压扁至管内径垂直方向的变形为规定值时所施加的单位长度垂直荷载的换算值.用以衡量管材承受外压荷载的水平,我司产品环刚度到达10KN11u112,为同类产品中承重水平较强的产品.三、管材3.1 管材质量3.1.1管材要求外观一致,管身不得有裂缝,管口不得有破损、裂口、变形等缺陷.3. 1

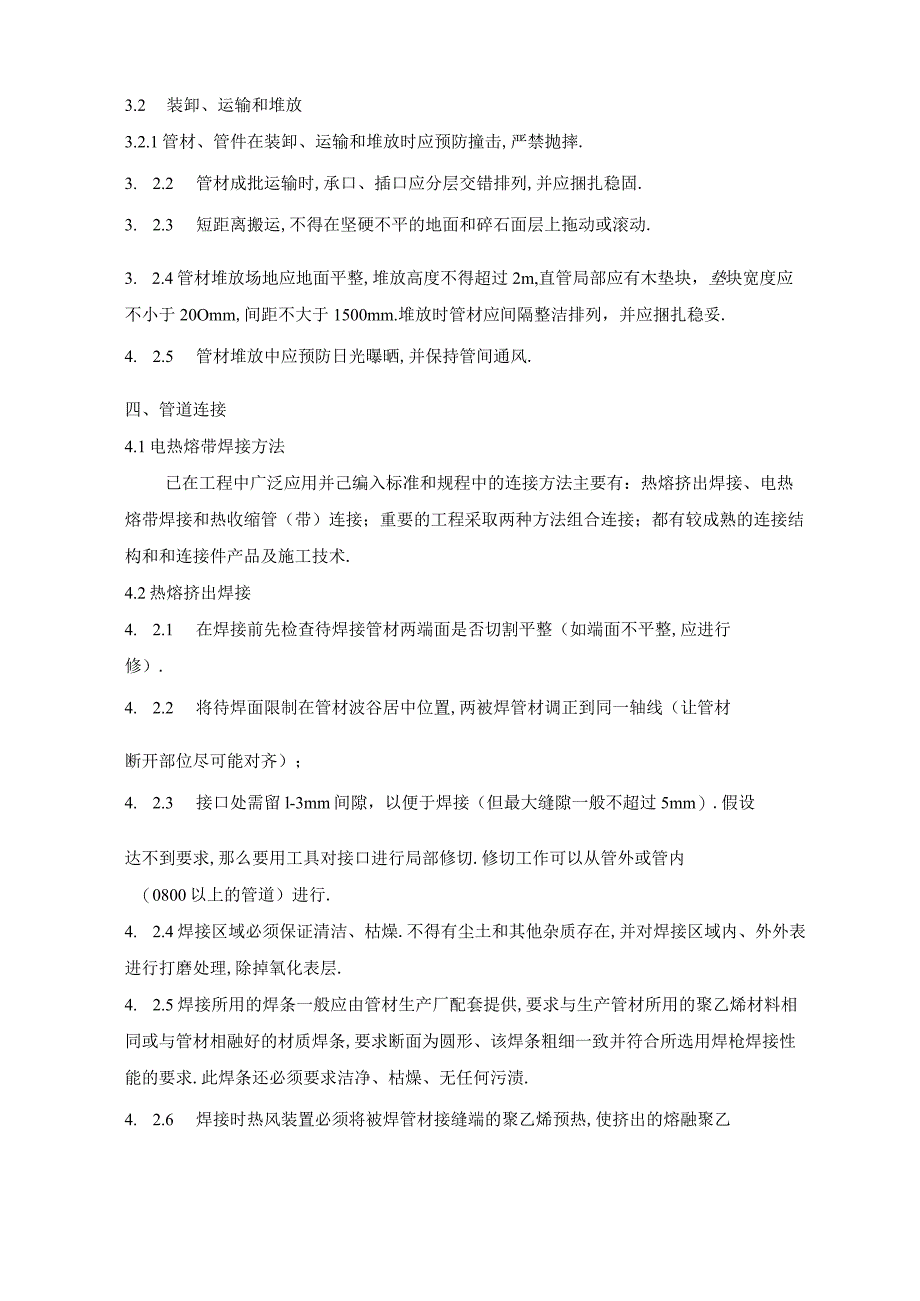

3、.2管材端面应平整,与管中央轴线垂直,轴向不得有明显的弯曲出现.管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定.3.1 .3管材耐压强度及刚度应满足设计要求.3.2 装卸、运输和堆放3.2.1管材、管件在装卸、运输和堆放时应预防撞击,严禁抛摔.3. 2.2管材成批运输时,承口、插口应分层交错排列,并应捆扎稳固.3. 2.3短距离搬运,不得在坚硬不平的地面和碎石面层上拖动或滚动.3. 2.4管材堆放场地应地面平整,堆放高度不得超过2m,直管局部应有木垫块，垫块宽度应不小于20Omm,间距不大于1500mm.堆放时管材应间隔整洁排列，并应捆扎稳妥.4. 2.5管材堆放中应预防日光曝晒,并
4、保持管间通风.四、管道连接4.1电热熔带焊接方法已在工程中广泛应用并己编入标准和规程中的连接方法主要有：热熔挤出焊接、电热熔带焊接和热收缩管（带）连接；重要的工程采取两种方法组合连接；都有较成熟的连接结构和和连接件产品及施工技术.4.2热熔挤出焊接4. 2.1在焊接前先检查待焊接管材两端面是否切割平整（如端面不平整,应进行修）.4. 2.2将待焊面限制在管材波谷居中位置,两被焊管材调正到同一轴线（让管材断开部位尽可能对齐）；4. 2.3接口处需留l-3mm间隙，以便于焊接（但最大缝隙一般不超过5mm）.假设达不到要求,那么要用工具对接口进行局部修切.修切工作可以从管外或管内（0800以上的管道

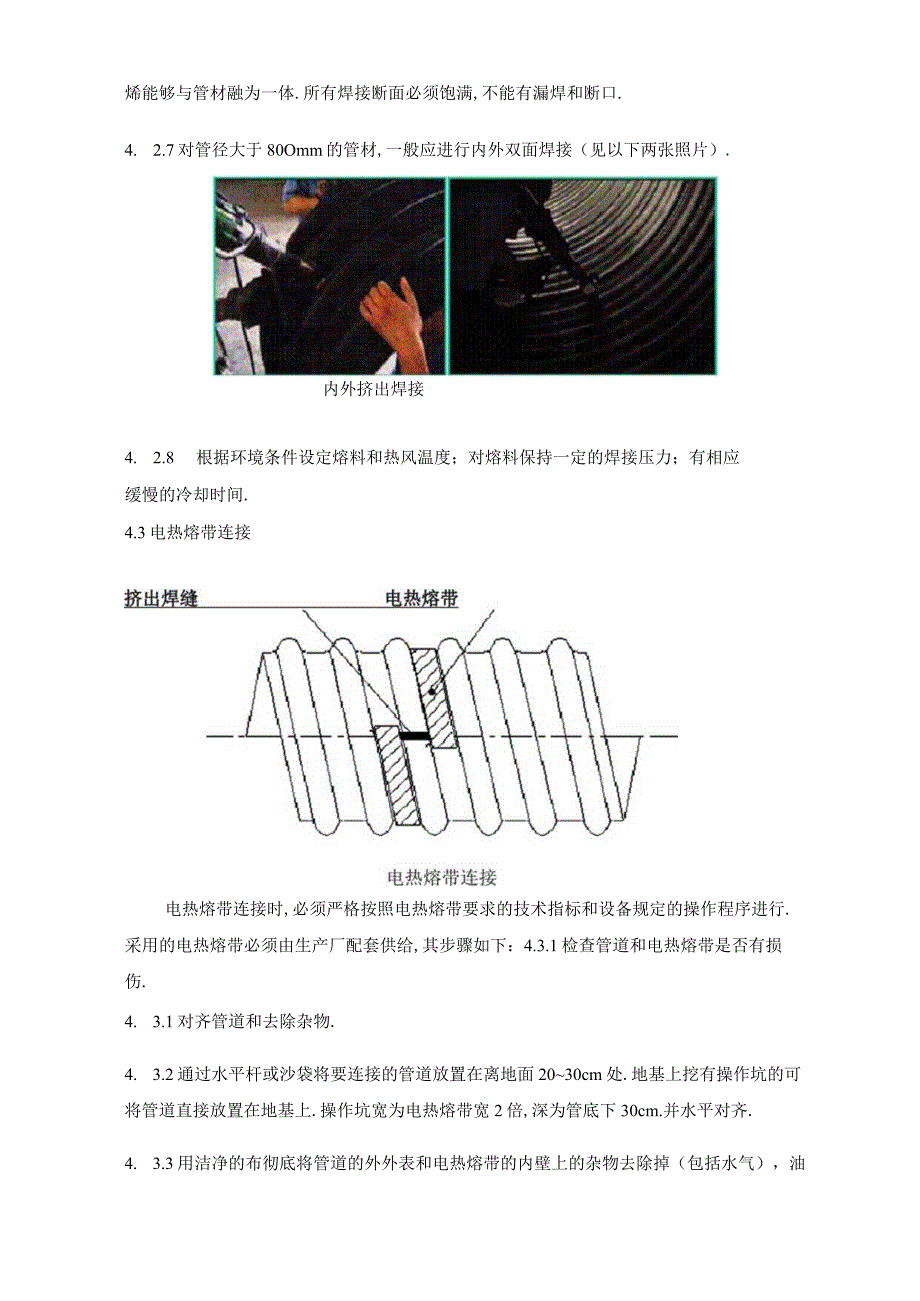

5、）进行.4. 2.4焊接区域必须保证清洁、枯燥.不得有尘土和其他杂质存在,并对焊接区域内、外外表进行打磨处理,除掉氧化表层.4. 2.5焊接所用的焊条一般应由管材生产厂配套提供,要求与生产管材所用的聚乙烯材料相同或与管材相融好的材质焊条,要求断面为圆形、该焊条粗细一致并符合所选用焊枪焊接性能的要求.此焊条还必须要求洁净、枯燥、无任何污渍.4. 2.6焊接时热风装置必须将被焊管材接缝端的聚乙烯预热,使挤出的熔融聚乙烯能够与管材融为一体.所有焊接断面必须饱满,不能有漏焊和断口.4. 2.7对管径大于80Omm的管材,一般应进行内外双面焊接（见以下两张照片）.内外挤出焊接4. 2.8根据环境条件设定
6、熔料和热风温度；对熔料保持一定的焊接压力；有相应缓慢的冷却时间.4.3电热熔带连接电热熔带连接时,必须严格按照电热熔带要求的技术指标和设备规定的操作程序进行.采用的电热熔带必须由生产厂配套供给,其步骤如下：4.3.1检查管道和电热熔带是否有损伤.4. 3.1对齐管道和去除杂物.4. 3.2通过水平杆或沙袋将要连接的管道放置在离地面2030cm处.地基上挖有操作坑的可将管道直接放置在地基上.操作坑宽为电热熔带宽2倍,深为管底下30cm.并水平对齐.4. 3.3用洁净的布彻底将管道的外外表和电热熔带的内壁上的杂物去除掉（包括水气），油类污物可用对PE材料焊接有帮助的溶剂擦拭.4. 3.4用电熔带将
7、已水平对齐的管道的要连接的局部紧紧圈住.外面再用耐热带紧固.4. 3.5将焊机的输出线端与电热熔带的连接线头相连接.4. 3.6焊接在电熔焊机上设定好时间和档位,根据操作规程进行焊接.焊接结束要充分冷却后才能移动管材.在冷却期间,可以进行下一个焊接.4. 4.1连接要求a、热收缩管连接一般用于管径小于120Omm的钢带增强聚乙烯螺旋波纹管（大于1200mm以上的目前只能用纤维增强聚乙烯热收缩带沿接口缠两层外两加卡箍）.连接时必须根据热收缩管（带）的工艺要求进行操作，首先应把连接部位的管材外壁打磨干净、对管材进外表处理,再将热收缩套于需连接的两管端,然后进行加热使热收缩管（带）的内壁与管材外壁粘
8、合,待冷却后形成恒定的包紧力到达管材连接要求.b、采用热收缩连接时,应将待连接管端对齐,尽可能不留间隙.对热收缩套加热时，应注意火焰温度,可以从热收缩套中部往两边逐渐加热,也可以从一端向另一端逐渐加热,要把热收缩管与管材间的气体全部排除,使其与管材全部贴合，同时应使热熔胶从热收缩端口析出.4. 4.2热收缩管（带）连接施工步骤：热缩管（带）的施工环境温度一般应为-2060C,假设环境温度低于O0C,应对采取保温举措；连接时必须根据热收缩管带的工艺要求进行操作其操作步骤（从一端向另一端逐渐加热）如下：a、检查两待连接管的对接端面是否平整,要求两端面合拢后的局部间隙小于3mm,如达不到要求需要进行
9、现场修整,直到到达要求为止.限架空两待接管端部,使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）.c、将热缩管穿套在两待连接管的一端上,拉到距连接端面大于500mm的位置（止匕时热缩管内壁的防护纸层不能被破坏,必须完整,才能预防污物、灰尘和水等浸入热缩管内壁）.d、打磨将两待接管距对接端面120Imn长的圆柱外表层打磨粗糙、波峰和波谷糟都要用钢丝刷磨粗糙,最少要打磨叁个半波节长,钢丝刷的外形应与波纹管外形一致（每一个规格配一种钢丝刷）.e、用清洁的砂布,将打磨后的管端局部擦干净.f、将两对接管端面对齐并固定,不能有错位.g、用与被连接管相熔的PE焊条,用小喷嘴的小束红色火焰或小热
10、风束加热接缝处和焊条,在圆周上均匀焊接四处以上（焊缝长一些为好），以将两管连接处固定.h、用红色火焰预热两管端（距对接端面三个波距）的圆周面,使外表温度到达40-50（预热温度应比热熔胶的软化点温度低15C以上），可使用外表温度计进行监控.i、在连接处缠绕并同时烘烤增强纤维热收缩带,要求至少绕过圆周一周以上并搭接牢固.j、预热待接管两端到打磨线以内，使外表温度到达40C-50oC.入小心移动热缩管到一端打磨面内，移动的位置大约是：从起始加热处距对接端面的距离大约为热缩管长度的1/3左右（根据什算加实际经验最后定各规格的长度），并去掉热缩管内防护纸层（注意不要将纸屑等污物粘在已预热的波纹管面和热
11、缩管内壁上）.用防粘材料做的楔形隔支撑热缩套的另一端,使热缩套与波纹管同心，以保证热收缩管与波纹管之间周向间隙均匀，利于提升热缩管的收缩均匀性和外表平整性.1、烘烤：首先应用红色火焰（或用专用环形烘烤器）从一端开始,沿热缩管圆周方向均匀移动（严禁火焰沿长轴方向移动或在一处停留），待一端的一周收缩好后,再逐渐延伸加热（注意同样要一周一周地均匀加热,而不能沿轴线直线移动加热,否那么会造成外表起皱或开裂）.在烘烤过程中,还应及时用光洁的滚筒（与波谷形状尺寸相合的筒或棒）或戴防热手套对已收缩部位轻轻加压,使其紧贴波形并除去剩余空气（注意不要烤伤波纹管）当加热收缩到距端面5cm处时，可将火焰转向加热收缩
12、管内壁的热熔胶,然后再转向外壁.待热收缩管完成后，再用微火全面均匀加热（使热熔胶充分熔化）至端部有热熔胶溢出.强调：掌握好火焰加热温度既不能过高把PE管外壁烧损,热缩管的端部开裂，又不能温度太低会造成热熔胶未充分熔化不能粘牢、到达不到剥离强度的要求.4.5组合连接方法4. 5.1热收缩管连接与热风挤出焊接组合使用法.先用热风挤出焊,把管材焊接起来、到达不漏的要求,再包热收缩管,到达保险可靠.4. 5.2热收缩管或热收缩带连接与正试验的卡箍连接方法组合使用.先缠热收缩带或包热收缩管,再用卡箍锁紧,到达保险可靠.5. 5.3热风挤出焊接与正试验的卡箍连接方法组合使用.先用热风挤出焊接把管材焊接起来
13、、到达不漏的要求,再用金属卡箍在外面卡住待连接两管段的相邻凸棱，保证连接的机械强度.五、沟槽5.1 沟槽槽底净宽度,可按各地区的具体情况并根据管径大小、埋设深度、施工工艺等确定.当管径不大于45Omm时,管道每边净宽不宜小于300mm；当管径大于450mm时，管道每边净宽不宜小于500mm.6. 2沟槽形式应根据施工现场环境、槽深、地下水位、土质情况、施工设备及季节影响等因素制定.5.3开挖沟槽应严格限制基底高程,不得扰动基底原状土层.基底设计标高以上0.20.3m的原状土,应在铺管前用人工清理至设计标高.如遇超挖或发生扰动，可换填10-15mm天然级配砂石料或最大粒小于40mm的碎石,并整平
14、夯实,其密度应到达根底层密实度要求,严禁用杂土回填.槽底如有尖硬物体必须去除,用砂石回填处理.5. 4槽底不得受水浸泡,假设采用人工降水,应待地下水位稳定降至沟槽底以下时方可开挖.六、管道根底6. 1管道应采用土弧根底.对一般土质,应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为IOomm的中粗砂根底层；当地基土质较差时,可采用铺垫厚度不小于200mm的砂砾根底层，也可分二层铺设,下层用粒径为532mm的碎石,厚度100-150mm,上层中粗砂,厚度不小于50mm.根底密度应符合本规程的规定.对软土地基，当地基承载力小于设计要求或由于施工降水等原因，地基原状土被扰动面影剧院响地基承载水
