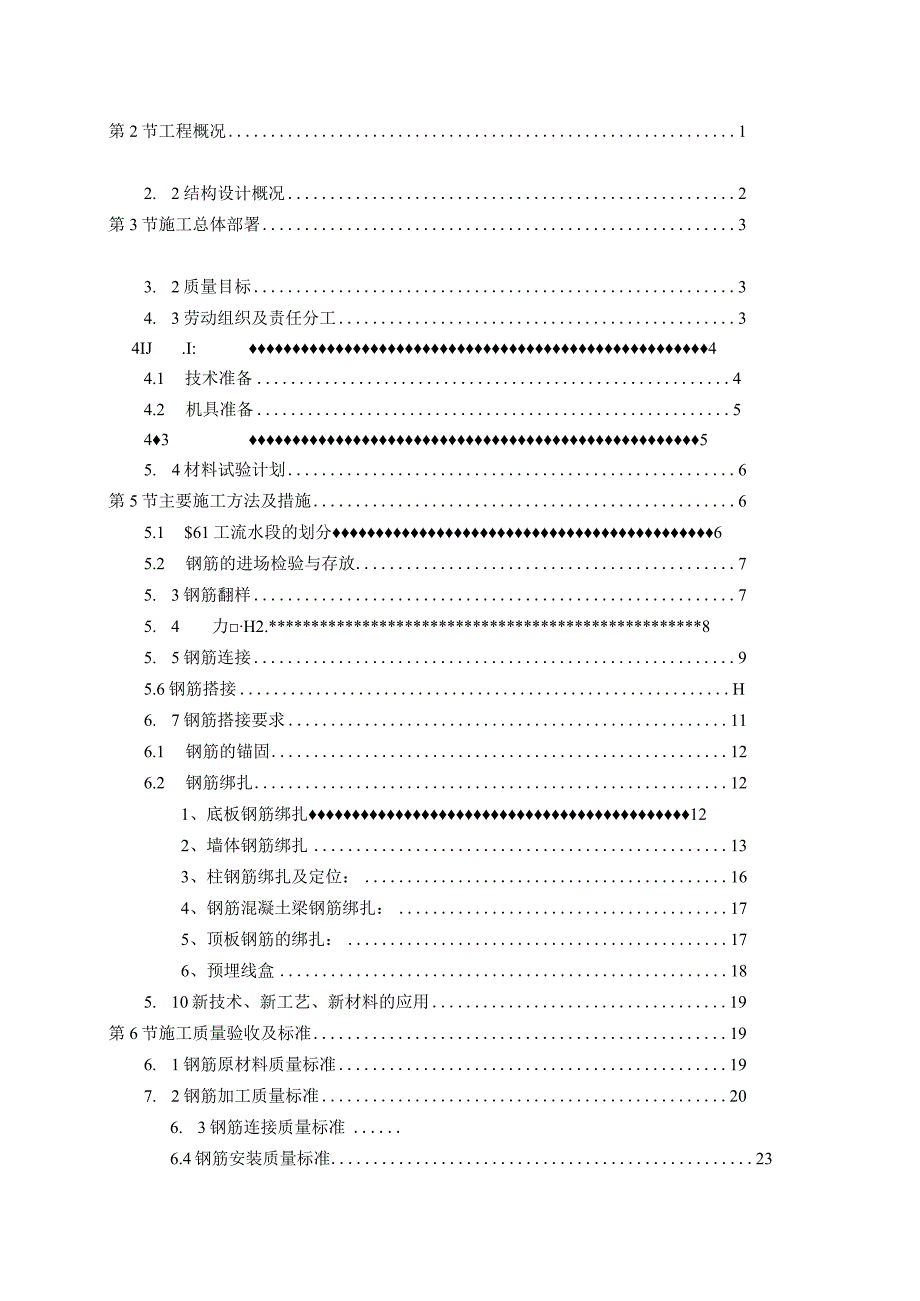

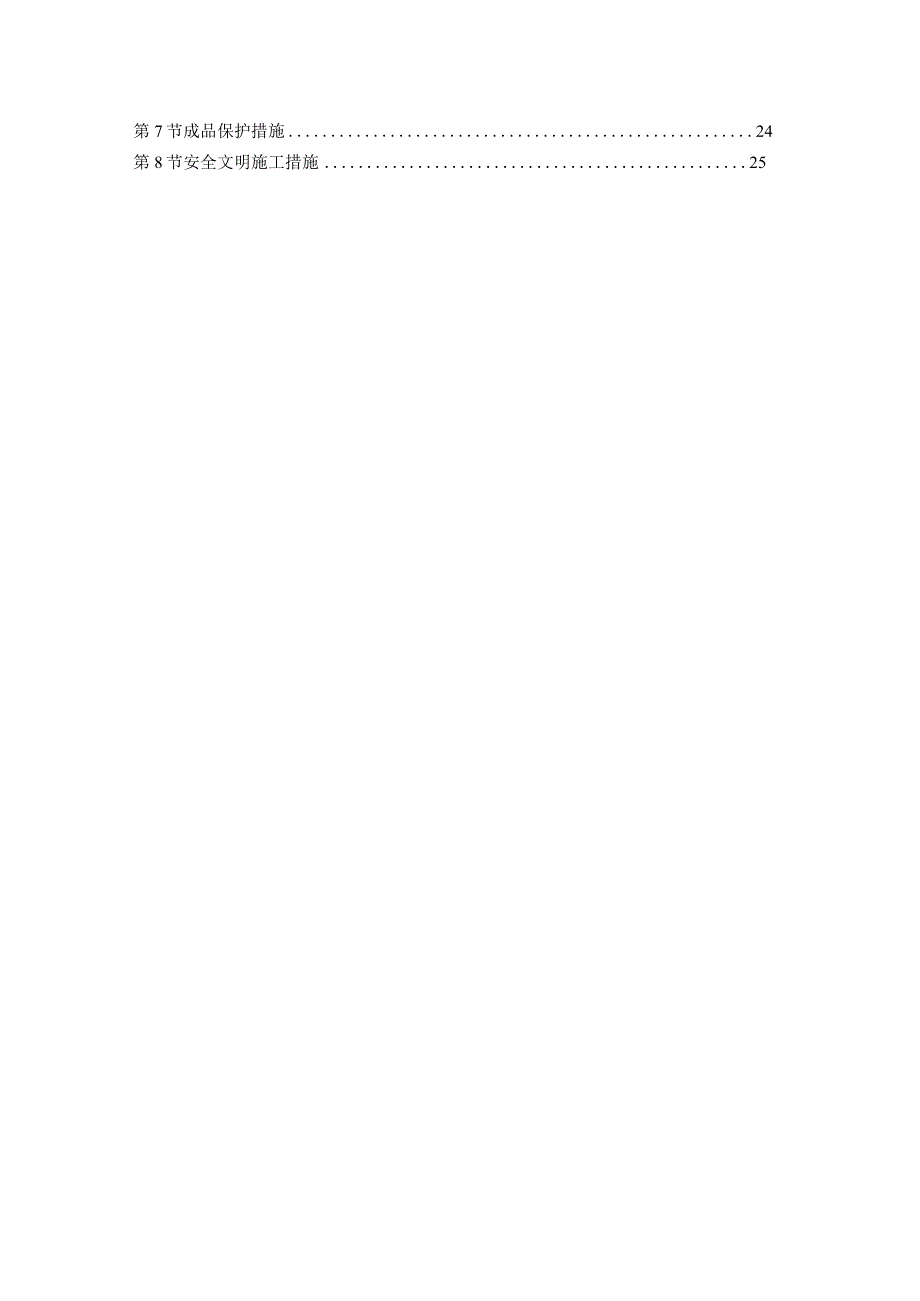

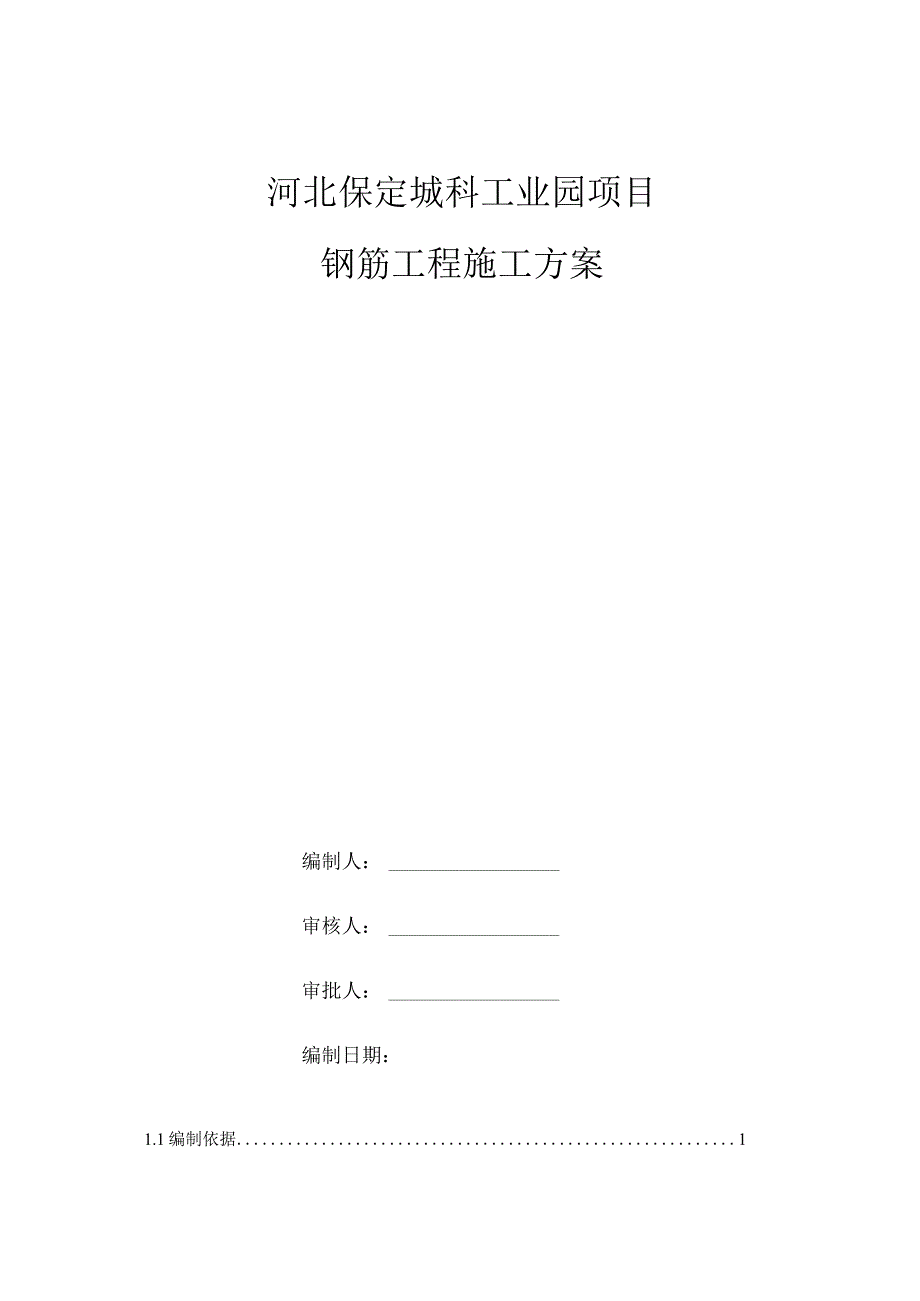

1、河北保定城科工业园项目钢筋工程施工方案编制人：审核人：审批人：编制日期：1.1编制依据1第2节工程概况12. 2结构设计概况2第3节施工总体部署33. 2质量目标34. 3劳动组织及责任分工34IJ.I:44.1 技术准备44.2 机具准备54355. 4材料试验计划6第5节主要施工方法及措施65.1 $61工流水段的划分65.2 钢筋的进场检验与存放75. 3钢筋翻样75. 4力H2.*85. 5钢筋连接95.6钢筋搭接H6. 7钢筋搭接要求116.1 钢筋的锚固126.2 钢筋绑扎121、底板钢筋绑扎122、墙体钢筋绑扎133、柱钢筋绑扎及定位：164、钢筋混凝土梁钢筋绑扎：175、顶板钢
2、筋的绑扎：176、预埋线盒185. 10新技术、新工艺、新材料的应用19第6节施工质量验收及标准196. 1钢筋原材料质量标准197. 2钢筋加工质量标准206. 3钢筋连接质量标准6.4钢筋安装质量标准23第7节成品保护措施24第8节安全文明施工措施25第1节编制依据1.1编制依据序号名称1项目施工图2施工组织设计3混凝土结构工程施工质量验收规范GB50204-20154钢筋机械连接技术规程JGJlO7-20165混凝土结构平面表示方法制图规则和构造详图16G101(3)6混凝土结构施工钢筋排布规则与构造详图18G901(3)7防空地下室结构设计FGOP05第2节工程概况2.1总体概况工程名
3、称河北保定城科工业园项目建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司监理单位承包单位中集建设集团有限公司建筑面积北块：54421.83m2南块：51271.09肝，总面积:105692.92结构形式基础：独立基础、板筏及柱墩、独立基础及防主体工程层数车库地下：1层车库：钢筋碎框架主楼地下：广4层主楼：钢框架主楼地上411层耐火等级地下：一级、地上：ZoZ抗震设防77lHF7度2. 2结构设计概况序号项目内容1结构形式基础结构形式1、地下车库独立基础及防水板2、主楼采用筏板基础主体结构形式1、车库采用钢筋硅框架2、厂房采用
4、钢框架2混凝土强度等级地下车库基础垫层C15筏板C30(P6)柱C35、外墙C35(P6)、梁板梯：C35厂房基础垫层C15筏板C30(P6)柱C35、外墙C35(P6)、梁板梯：C354抗震等级车库四级厂房四级5钢筋类别HPB3006、8HRB4006、8、10、12、14、16、18、20、22、256钢筋连接机械连接214mm绑扎搭接14mm7钢筋保护层50mm基础筏板下部40mm地下室外墙迎土面25m卫生间梁、柱；室外露天墙、板20mm室内梁、柱15mm室内墙、板第3节施工总体部署本工程结构主要钢筋拟在现场加工成型，马镣、梯子筋等措施钢筋现场制作。现场设置二个钢筋加工区和二个钢筋存放区
5、，钢筋加工及存放区均进行平整夯实、并采用混凝土硬化；使用混凝土浇筑垫枕，不同型号的钢筋分开放置，边侧挂牌显示钢筋型号、规格等内容。3. 1施工部位及工期基础结构在2022年8月份开始施工，计划在2022年11月30日前完成地下结构施工。主体结构在2023年3月开始施工，计划在2023年11月结构封顶。3.2质量目标合格。创省市级优质工程3. 3劳动组织及责任分工3. 3.1管理层负责人为了加强对钢筋工程质量的控制和管理，确保达到实测实量标准的要求，我项目部成立了工程质量保证体系领导小组，争创优良工程。现场设置专业主管工长，由专业主管工长负责对钢筋从进场验收到绑扎成型进行全过程管理控制。项目部钢
6、筋专项工程质量控制小组一览表序号管理层人员职务1质量负责人2土建技术员3质检工程师4试验员4. 3.2劳务层负责人劳务层钢筋专项工程质量控制小组一览表序号管理层人员职务1技术、质量2专业主管钢筋工长3.3.3工人数量及分工(1)焊工、直螺纹加工等特殊工艺的操作人员经培训考核合格后持证上岗。(2)凡参与施工的操作工人、技术管理和质量管理人员均应经技术培训。序号工种单位数量备注1钢筋工人60人员随施工进度陆续进场2电工人23电焊工人64材料员人25壮工人10第4节施工准备5. 1技术准备(1)认真熟悉和审查图纸，学习施工质量验收规范，标准图集，及时发现结构图纸中的疑点以及与现场施工中有冲突的地方，
7、提前与设计办理洽商或变更，做好施工前的准备工作。(2)钢筋翻样做到与现场相结合，尤其是基础底板电梯井、集水坑部分，钢筋比较复杂，钢筋下料应采用现场下料。在施工过程中，对钢筋过密及特殊部位，要综合合理考虑，使钢筋布置合理，便于施工。同时，在满足设计及规范要求的前提下，充分考虑结构与装修的关系。(3)对进场后的钢筋进行检查，要“三证”齐全，即产品出厂合格证，质量检验报告，规格标牌。(4)弯曲机、切断机、切割机、套丝机等施工机具进场，必须经检测部门检查合格，并有合格证书。（5）施工作业前根据本工程特点，对操作人员进行相关的工艺流程、规范要求，质量要求等进行交底和培训，使操作人员对图纸、规范、质量等做
8、到心中有数，对各种部位钢筋的品种、规格、数量及各种操作要求，熟练掌握。（6）做好各工种间的交接检，做到检查上道工序，确保本道工序，服务下道工序的“三工序”及“三检”制度。4. 2机具准备钢筋工程计划施工机具准备一览表编号名称单位数量1钢筋弯曲机22滚轧直螺纹套丝机台43钢筋切断机台24钢筋专用无齿锯台45电焊机台46钢筋调直机台17钢筋弯箍机&2注：以上数据暂为D地块数量、C地块具备现场加工条件数量乘2。4. 3材料准备钢筋原材料型号统计及进场计划序号级别规格计划进场时间备注1HPB3006分项工程开工前7天2HPB3008分项工程开工前7天3HRB4006分项工程开工前7天4HRB4008分
9、项工程开工前7天5HRB40010分项工程开工前7天6HRB40012分项工程开工前7天7HRB40014分项工程开工前7天8HRB40016分项工程开工前7天9HRB40018分项工程开工前7天10HRB40020分项工程开工前7天11HRB40022分项工程开工前7天12HRB40025分项工程开工前7天13HRB50016分项工程开工前7天14HRB50018分项工程开工前7天15HRB50020分项工程开工前7天16HRB50022分项工程开工前7天17HRB50025分项工程开工前7天18CRB6008、10、12分项工程开工前7天4. 4材料试验计划检验试验材料名称检验项目组批取样
10、数量热轧光圆钢筋拉伸弯曲相同厂家、相同炉号、相同规格，每601为已验收批，不足60t按一批500mm长5根热轧带肋钢筋拉伸相同厂家、相同炉号、相同规格，每60t为已验收批，不足601按一批500m长5根弯曲500mm长6根直螺纹连接抗拉强度同一施工条件下采用同一批材料的同等级、同型式、同规格接头，应以500个为一个验收批，不足500按一批，现场检验连续10个检验批抽样试件抗拉强度试验一次合格率为100%时，验收批接头数量可扩大1倍500mm长3根钢筋焊件抗拉强度同一台班内由同一焊工完成的300个同牌号、同直径钢筋焊接接头为一批500mm长3根弯曲性能500mm长3根(闪光对焊、电渣压力焊、气压
11、焊)第5节主要施工方法及措施4.1 施工流水段的划分(1)流水段的划分本工程基础阶段流水段以设计后浇带来划分流水段，共分为南、北两个区共计14个流水段。4.2 钢筋的进场检验与存放(1)本工程采用的钢筋为热轧HPB300、HRB400、HRB500、CRB600级钢筋。所有钢筋应有出厂材质证明，所注明的货号、编号、批量应与所供应的材料相符方可进场。(2)本工程各单体建筑中结构构件(包括剪力墙、连梁)所使用的钢筋，结构底部加强部位的墙体和连梁使用的钢筋、框架结构中框架柱和梁所用钢筋、楼梯所用钢筋等，均应符合国家标准GB1499规定的钢筋抗震性能指标的要求，并符合以下设计要求：1)钢筋的抗拉强度实
