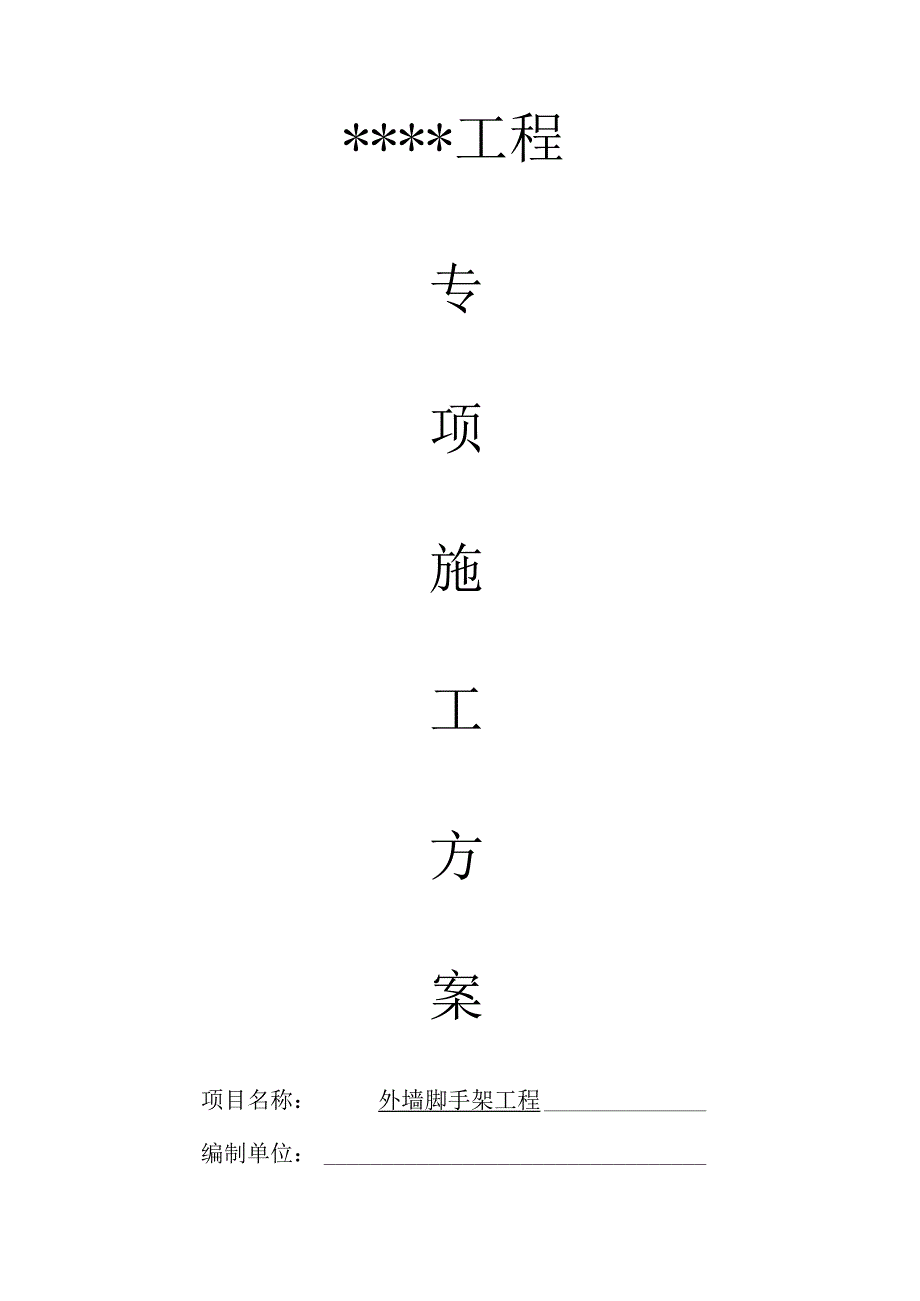

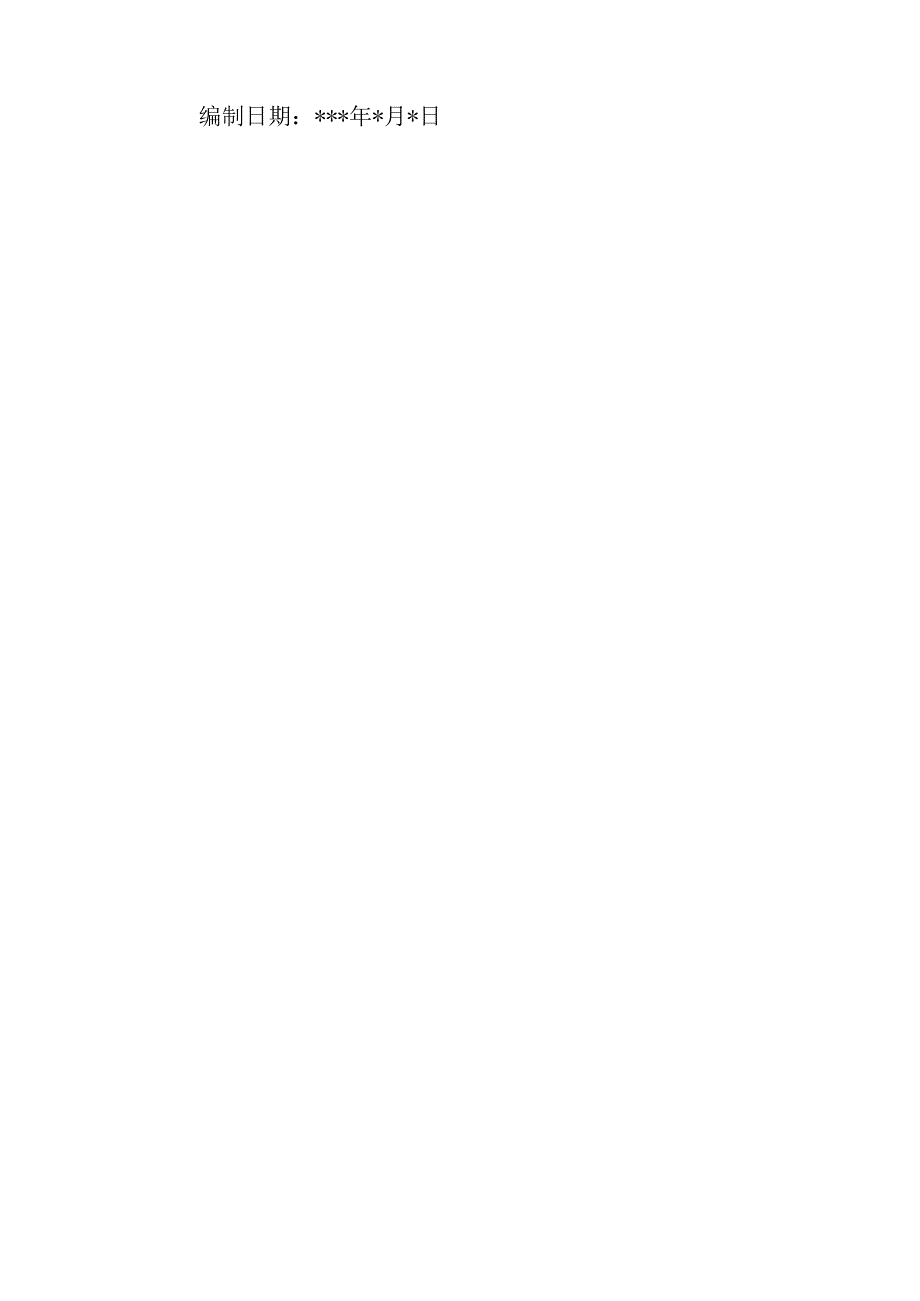

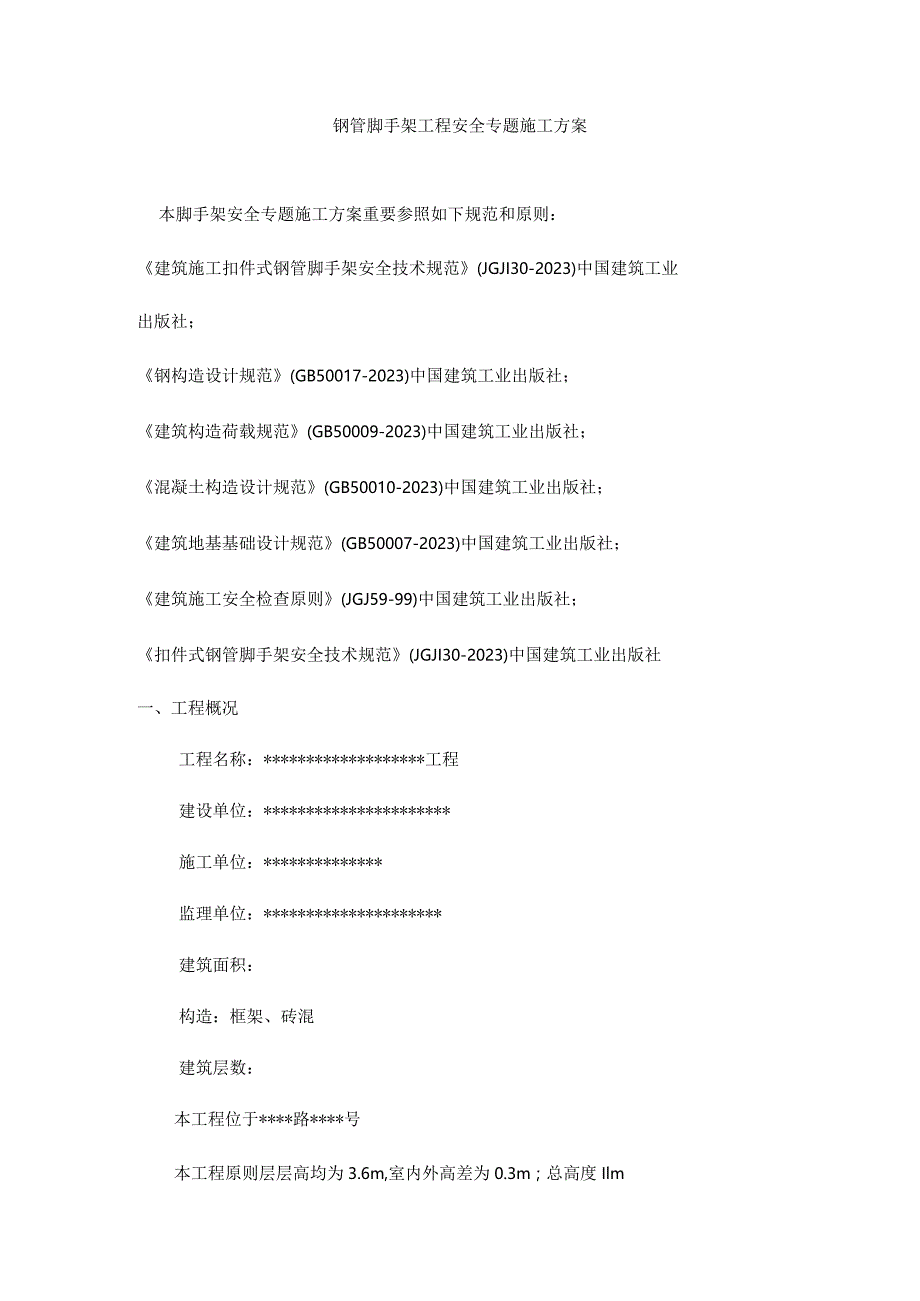

1、*工程专项施工方案项目名称：外墙脚手架工程编制单位：编制日期：*年*月*日钢管脚手架工程安全专题施工方案本脚手架安全专题施工方案重要参照如下规范和原则：建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2023)中国建筑工业出版社；钢构造设计规范(GB50017-2023)中国建筑工业出版社；建筑构造荷载规范(GB50009-2023)中国建筑工业出版社；混凝土构造设计规范(GB50010-2023)中国建筑工业出版社；建筑地基基础设计规范(GB50007-2023)中国建筑工业出版社；建筑施工安全检查原则(JGJ59-99)中国建筑工业出版社；扣件式钢管脚手架安全技术规范(JGJI30-2
2、023)中国建筑工业出版社一、工程概况工程名称：*工程建设单位：*施工单位：*监理单位：*建筑面积：构造：框架、砖混建筑层数：本工程位于*路*号本工程原则层层高均为3.6m,室内外高差为0.3m；总高度Ilm二、材料的选用与材质的规定1、钢管脚手架钢管选用现行国标直缝电焊钢管（GB/T13793）中规定时3号一般钢管,其质量符合现行国标碳素构造钢（GB/T700）中Q235-A级钢规定.脚手架钢管尺寸选用巾48X3.5钢管，但考虑到市场材料供应与钢管0锈蚀程度，计算时可按48X3.0,以保证安全。表面锈蚀深度ASO.5mm;钢管弯曲变形0.5mm;立杆长度在34m时钢管变曲弯形W12mm,在4
3、m6.5时钢管弯曲变形W20m叫用作水平,斜杆B钢管弯形W30mm.钢管两端面切斜偏差在L7mm范围内，钢管上严禁打孔。2、扣件扣件采用可锻铸铁制作,其材质符合国标钢管脚手架扣件（GB15831）日勺规定,使用前应进行质量检查,有裂缝,变形的严禁使用,并做力矩试验,螺检拧紧扭力矩达65N.m时,不得发生损坏。3、连墙件、密目网、木铺板连墙件的材质亦应符合现行原则碳素构造钢（GB/T700）中Q235-A级钢的规定。外架采用草绿色阻燃密目网全封闭围护，密目网规格MLT.8X6m,网目密度为2023目/100Cm）（密目网要有合格证、冲击汇报，符合原则才能使用）。脚手板采用木板。三、脚手架的构造规
4、定1、外架立杆横向间距O.8m,步距L8m,纵距1.5m,内立杆距墙面距离为O.25m。悬挑架立杆下用14#工字钢设置，保证其足够的长度、刚度、强度和稳定性。2、脚手架搭设流程为：熟悉方案和图纸一放线以便确定悬挑杆件U型环定位予埋一悬挑杆件定位一杆件与U型环的固定（每个U型环用木楔三方稳牢，严禁焊接）f立杆定位一转角处摆横向槽钢f摆入纵向扫地杆一逐根树立杆（随即与纵向扫地杆扣紧）f安放横向扫地杆（与立杆或纵向扫地杆扣紧）f安装第一步纵向水平杆和横向水平杆f安装第二步纵向水平杆和横向水平杆一加设临时抛撑（上端与第二步纵向水平杆扣紧，在设置二道连墙杆后可拆除）f安装第三、四步纵向和横向水平杆；设置
5、连墙杆f安装横向斜撑、增设卸荷钢丝绳f接立杆一加设剪刀撑f铺脚手板f安装护身栏杆一挂设安全网。外架四面从一步架起等距设置双道栏杆至顶层。3、纵横向扫地杆脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上不不小于20Cm处B立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方B立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高下差应不不小于100cm。靠边坡上方的立杆轴线到边坡B距离不应不不小于50cm。4、纵、横向水平杆纵向水平杆的构造规定：A、纵向水平杆在立杆内侧，其长度不不不小于3跨；B、纵向水平杆接长采用对接扣件连接，也可采用搭接，
6、对接、搭接应符合下列规定：1）纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不适宜设置在同步或同跨内，不一样步或不一样跨两个相邻接头在水平方向错开的距离不应不不小于50cm,各接头中心至近来主节点的距离不适宜不小于纵距的l302）水平杆到转角处可用搭接，搭接长度不应不不小于100Cm,外伸部位同样长，内部搭接用3个旋转扣件等距离设置，扣件端部盖板与钢管末端保留10cmo横向水平杆0构造规定：A、每个主接点处都必须设置一根横向水平杆，用直角扣件扣接，并严禁拆除。主节点处两个直角扣件B中心距不应不小于15cm。5、立杆A、立杆上的对接扣件应交错布置。错开距离：两根相邻立杆的接头不应设置在
7、同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不适宜不不小于50Cmo各接头中心至主节点的距离不适宜不小于步距B1/3；B、立杆在平屋面时应超过檐口高度150cm。C、立杆搭设到分段处或顶步可采用搭接，收尾同样齐，搭接长度不应不不小于100Cn1,内部搭接用3个旋转扣件等距离设置，扣件端部盖板与钢管末端保留IOCm；其他部位立杆一律必须采用对接。6、连墙件的设置本工程脚手架与建筑物采用刚性连接方式，详细做法：用长40Cm左右钢管预埋在构造混凝土梁内，预埋长度为20cm,外侧保留20cm,然后再用钢管和扣件与架体连接，并两跨逐层设置，如遇剪力墙，尽量避开在剪力墙设置连墙件，如避不开可
8、用6.0的PC管预埋在板墙处，PC管两侧孔处必须封实，等模板拆除后用钢管、扣件连接。连墙件布置应靠近主节点设置，偏离主节点的距离不应不小于30cm,且外架应采用刚性连墙件与建筑物连结。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭设一步脚手架后，应按规范规定校正步距、纵距、横距及立杆0垂直度,保证连墙件拉接0可靠性。7、剪刀撑设置：A、本工程外架剪刀撑采用持续式设置。剪刀撑角度在45度飞O度之间。B、剪刀撑斜杆0接长宜采用搭接，搭接长度不应不不小于IoOCn1,应采用3个扣件固定。端部扣件盖板的边缘至杆端B边缘距离不应不不小于IOCm,并应随立杆、纵向和横向水平杆等同
9、步搭设。C、外架开口处必须由底部至顶部持续设置横向斜支撑。8、竹笆片的铺设：竹笆片按照隔步满铺，竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，相交处挤严，四个角应用16时镀锌铁丝绑扎在纵向水平杆上。9、平网设置措施：当建筑施工到一定高度采用悬挑脚手架时，在每个悬挑梁处沿建筑物四面设置一道安全平网，作为防护措施，从而加强高层建筑物悬挑脚手架以上坠落物的缓冲防护。张设水平网外水平杆比内水平高约50cm,水平杆用搭接，不应少于3个转扣，每3m设置一道斜杆，斜杆的夹角应在45度如下，斜杆和水平杆都必须要用6m的。每个筋绳必须与内外水平杆栓牢，两网相交时也要栓牢，上面再设置一层密目网，
10、密目网与水平网要固定在安全网上，在水平网上的杂物要及时清理。10、“临边”、“洞口”防护规定:1）临边高处作业：施工中工程周围暂无脚手架，且作业高度超过3.2m时,在工程楼层边除设置防护栏杆外，还必须按合肥市安全站行业规定，在建筑物外围架设临时安全网。2）楼梯口和梯段边防护：楼梯口必须安装临时防护栏杆，防护栏杆应由上下两道横杆及栏杆柱构成，上杆离地高度为L2m下杆离地0.6横杆长度）2m必须加设栏杆柱，并且整体构导致经受任何方向的Ikn外力，防护栏杆必须自上而下用安全网封闭，或在栏杆下面固定高度不低于0.18m0档脚板或0.4m0档脚竹笆，楼梯边必须顺楼梯坡度设置双道防护栏杆，栏杆构件间距也平
11、栏杆相似，栏杆柱应固定牢固，不得晃动。3）安全通道防护棚长度为6m左右（详细尺寸以现场为准），采用钢管扣件落地式防护棚；棚内通道高度为3m,两侧立杆跨度为L5m,下设扫地杆，中有栏杆；棚B两侧应有剪刀撑，迎面有横向八字斜撑；棚顶部分上下两层，每层间隔0.6m,上下层铺竹笆，并需固定扎牢；棚顶四侧栏杆垂直面所有安装防护竹笆；防护棚规定结实合用，同步附落半径范围内的所有固定作业区和常常过往人员的道路，均应设置安全防护棚。4）门洞口处理：在临时落地架底部开门时，脚手架必须按国标JGJ130-2023、J84-2023规范中的6.51B型措施处理。在门洞两侧的立杆应为双立杆，副立杆长度不应不不小于6m
12、,门洞上的立杆间距应1.5mo由门洞上0中部位置，脚手架内、外立面，分别向下两侧打八字撑；在脚手架外侧门洞部位搭设长、宽不不不小于门洞宽度，长度不不不小于3个人员进出入防护棚，并显示标志。门洞上被打断的立杆在主节点处大横杆的上方，应增长防滑扣件。5）预留洞口：板与墙洞口立面门或平板面均应刷黄黑相间B警示色，并张贴安全警示标志；施工通道附近0各类洞口与坑、槽等处，除设置防护措施与安全标志外，夜间均应设置警示灯。楼板、屋面和平台等平面上短边尺寸不小于25mm但不不小于250mm时孔口，必须用坚实日勺盖板覆盖，盖板须能保持四面搁置均衡，并有固定其位置的措施。 楼板面等处边长不小于25OmmB洞口，应
13、用贯穿于混磷土板内0直径不不不小于6mm的钢筋（或楼板分布筋）形成防护网，网格间搁不时不小于200mm,并在其上方满铺竹笆或脚手板；边长在150OmnI以上的洞口，四面还必须设防护栏杆。垃圾井道和烟道、管道井等，在砌筑或安装前应严格按照预留洞口作防护，施工时需要切断钢筋防护时，应设明显标志。 墙面等处的竖向洞口，但凡落地的洞口应加装开关式、工具式或固定的安全门，门扇网格的横向间距不不小于150m,也可采用防护栏杆，下设档脚板。 下沿至楼板或底面低于800m的窗台等竖向洞口，如侧边落差不小于2m时，应加设1.2m高的临时固定栏杆或其他措施防止意外坠落。四、外架基础的处理考虑到钢管外脚手架的牢固、
14、安全、稳定性，基础回填土采用机械分层回填碾压平整、密实（人工辅助扎实），底部应浇筑C20位垫层IOCnl厚以上，建筑物0基础周围自然地面及护坡均便道浇筑C20素碎10cm,向外有不不不小于1：0.05B排水坡度，四面设15CmXI5cm宽排水沟，在四角有60CmX60CmXIooCnl的积水坑，备好排水机械做到有组织排水（基础处理有关回填资料须施工单位提前提供应架业企业以备检查验收）。五、脚手架的搭设和拆除施工工艺1、落地脚手架搭设施工工艺落地脚手架搭设的工艺流程：场地平整、扎实一碎基础浇筑一定位设置通长立杆垫板f排放纵向扫地杆f竖立杆f将纵向扫地杆与立杆扣接f安装横向扫地杆一安装纵向水平杆一
15、安装横向水平杆一安装剪刀撑f安装连墙件一扎安全网一作业层铺脚手板和挡脚板。根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标识。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标识。垫板应精确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四面每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体构造的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时,应采用临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。2、脚手架0拆除施工工艺拆架程序应遵守由上而下，先搭后拆日勺原则，一般B拆除次序为：安全网f拦杆一脚手板一剪刀撑一横向水平杆一纵向水平杆f立杆。不准分立面拆架或在上下两步同步进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最终两个扣。
