《钻孔专项的施工组织方案.docx》由会员分享,可在线阅读,更多相关《钻孔专项的施工组织方案.docx(11页珍藏版)》请在第壹文秘上搜索。

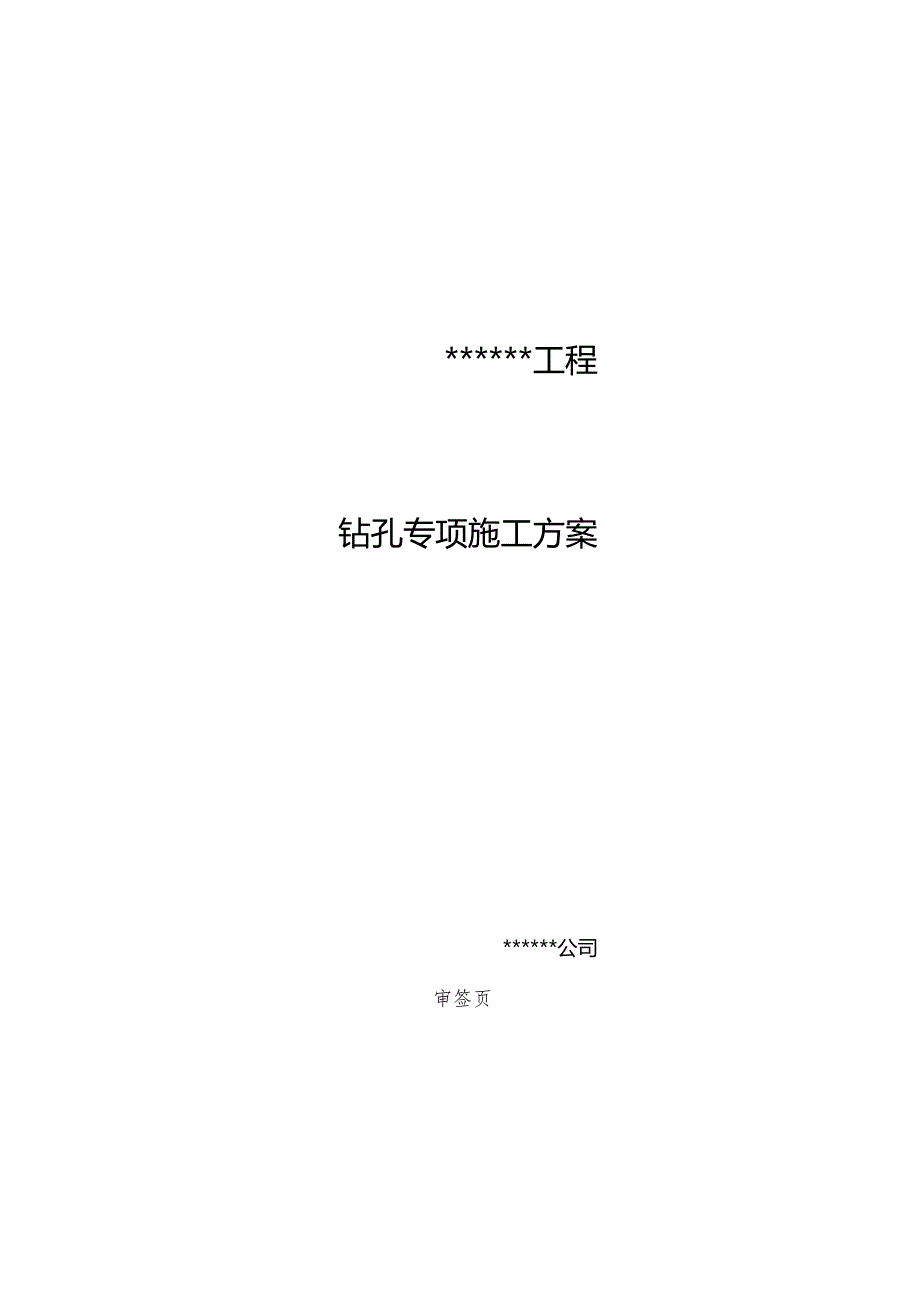

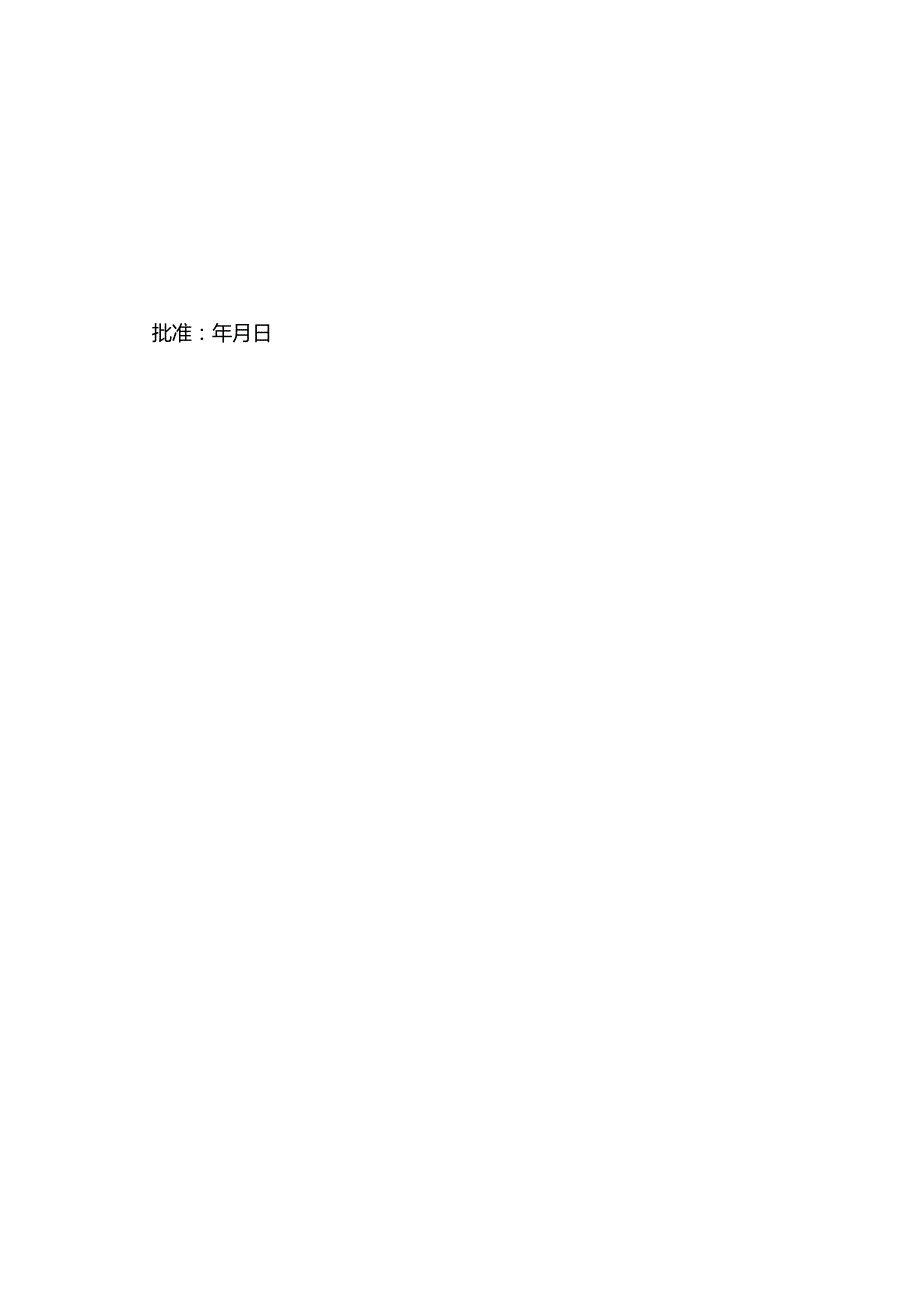

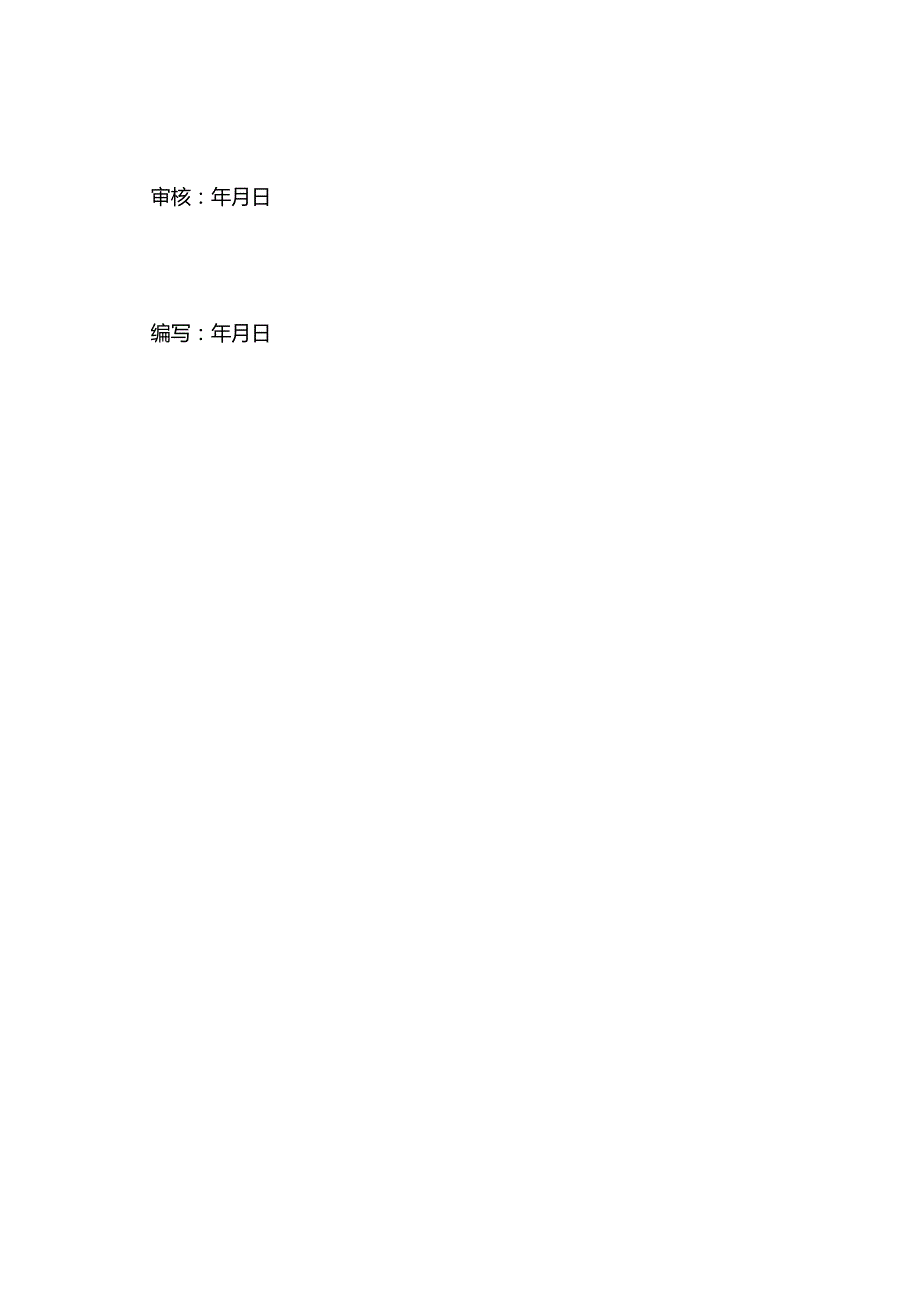

1、*工程钻孔专项施工方案*公司审签页批准:年月日审核:年月日编写:年月日.wd.目录1工程概况及适用范围O2编写依据O3工作前安全风险辨析及措施14作业流程35作业准备35.2.主要工器具及仪器仪表配置35.2.主要工器具及仪器仪表配置35.3.安全文明施工教育培训及劳动保护45.4.技术交底46作业程序46.1清表46. 2测量56.3支架桩基钻孔施工56.4施工人员安全保护66.5验孔61工程概况及适用范围西村太阳能光伏电站位于宾川县大营镇西村以西,距宾川县城西南面直线距离约27.5km。场址范围地理位置坐标介于东经1001824.60Io(T20115.23北纬254244.6625453

2、L93之间。场址南北长约L20km,东西宽约1.90km,地势起伏较大,场地海拔2274m2467.5mm。西村一、二期并网光优电站已建成投产,本次容量补偿拟利用场区围栏内现有空地,增加光伏支架及组串,并增加相应电缆及汇流箱。经过初步核算,西村一、二期并网光伏电站共可增加组串172串(每串22块270W板),总计增加组件3784块,共1021.68k肌本施工方案适用于山地光伏电站固定式独立根基施工作业和质量控制。2编写依据引用标准及标准名称表序号标准及标准名称1?光伏发电站施工标准7GB50794-20122?光伏发电站工程验收标准7GB/T50796-20123?混凝土构造工程施工质量验收标

3、准?GB502044?建筑桩基技术标准?JGJ94-20085?工程测量标准7GB50026-20073工作前安全风险辨析及措施工作前安全风险辨析及措施表序号安全风险源风险点措施1机械伤害1、钻机钻到树根、石头等硬物时失控导致转动部份伤人。教育工人要两人同时均匀用力施加到钻机上,注意力要集中,遇到钻机突然跳动时掌控油门的人要及时解除对油门施加力量,使钻机停转;同时两人遇到阻力时要上提钻机,停顿钻孔后观察遇到了什么障碍物,如是树根,采用人工开挖扩孔移除,如为岩石改用岩石钻孔方法施工。2、机械倾翻伤人。油门掌控者要及时松开油门,让机器停顿钻孔;施工人员腿上配护膝,保护身体不受伤害。3、空压钻机气流

4、伤人或吹起的细石、尘土等对操作人员眼部的伤害。钻机操作人员配戴护目镜,在枯燥灰尘大的天气施工还要配戴口罩。2振动伤害操作人员疲劳操作每施工40分钟要休息15-20分钟3基坑临边坠落在打孔施工区,人员误将脚踏入钻孔中导致扭伤。钻孔施工完毕后,区域用三角旗彩绳围起,起到警示提醒作用。4触电1、振动棒、发电机连接线保护层破裂漏电。每次施工前检查,有破损迹象的设备不得使用;设小型开关箱,配置漏电保护开关。2、钻孔时将地下电缆损坏导致触电。开工前一天要将施工区域报知总承包方,得到允许前方可开工。并请总承包方和业主方告之埋有电缆区域,做好标识,结合检查外部电缆出线接头,帮助判断电缆走向,对可能有电缆穿过的

5、钻孔区域采用人工锄头试探挖掘,初步确定无电缆后开钻时,要缓慢钻孔,当遇到阻力后立即停钻,提出钻头后仔细检查无电缆前方可继续施工。5火灾施工人员在现场吸烟导致。施工现场制止流动吸烟,只能在方阵区外的公路边吸烟;吸完后烟头要用水熄灭,随现场垃圾一起清运出场,不得就地用土填埋617#方阵区域钻孔存在较多隐患,我方已单独提出施工建议,并另提交施工联系单。4. 4作业流程5. 1.作业(工序)流程清表一建设工程施工控制测量网一施工放样钻孔一班组自检隼收合格一进入下一道工序f总包方检查f业主方检查-验收不合格一返回相应不合格工序重做5作业准备6. 1.人员组织机构2钢卷尺5米把103钢卷尺50米把24锤子

6、0.5kg把45手持凿岩机台36手持螺旋钻台3注:主要工器具及仪器仪表根据具体工程量规模配备。5.3.安全文明施工教育培训及劳动保护5.3.1进场施工作业人员,必须进展岗前安全文明教育培训。5.3.2上岗作业的施工人员,必须正确穿戴个人安全防护用品。5.3.3严禁在施工区烤火取暖和携带任何火种。5.3.4对工人进展教育,严格执行业主方对吸烟行为的要求,制止流动吸烟。如要吸烟,应离开方阵区及有草木等地方,在公路边固定吸烟,并且利用休息时间进展,不得边工作边吸烟。安全兼职人员要随时监管;吸完后烟头要用水熄灭,随现场垃圾一起清运出场,不得就地用土填埋。5. 3.5严禁将酒精带入施工区内。6. 3.6

7、坚持安全文明施工班前、班后会议制度。5. 4.技术交底5.1.1 4.1上工前,利用交底表,让每一个进场作业的施工人员,了解掌握本岗位本工序的操作程序,严禁违规作业。5.1.2 上一道工序未验收或验收不合格,不得进入下一道工序施工作业。5.1.3 坚持施工作业班组、施工队、工程部三级自检。填写报验单,送总包方申请报验;合格后,方可进入下道工序施工。6作业程序6. 1清表6.1.1 方阵区内杂草在测量放样前人工去除并外运至垃圾场集中处理。6.1.2场区内如遇树木及业主方种植的金银花等作物,应通知业主方移植到非方阵区。6.2测量6.2.1.所有测量仪器、计量器具必须经过国家计量检测机构检定合格,且

8、在有效期内。6.2.2.支架仪器,仪器校准后,根据施工图及建设单位提供的控制点坐标,进展点位校核,确保点位闭合差在规定范围内。6.2.3.支架桩基孔位放样通过GPS结合现场已经完工的光伏板实际位置,协调定位完成。6.2.4.对放样完成的每一个孔位均用绑扎绿色带子的长铁钉标示,如孔位在石头上那么用红油漆画圆点标识。(注:标注位置必须准确、结实。)6.3支架桩基钻孔施工本光伏工程中,光伏支架根基为混凝土灌注桩。施工放样完成后,首先定位每个桩位的横向及纵向间距确定每根桩位(横向及纵向间距指沿山坡面距离),确保每个桩位的尺寸偏着在规程标准内,依据定位支架桩基点中心,使用手持式螺旋钻孔机设备,依次展开施

9、工。同时,在施工中注意相互配合,协调施工。土层打孔采用小型螺旋手持式钻孔机打孔,孔径为140mm,孔深100Omm。岩石区域采用手持式内燃钻孔机及风动凿岩机进展钻孔,钻孔深度为0.65米。风动凿岩机采用柴油动力空压机通过送风管,驱动手持风枪钻机带动钻头成孔。送风管连接处采用金属专用接头连接,外面用铁丝绑扎结实,并将2根相邻绑扎铁丝连接扭紧。为防止送风管脱落后风管乱甩,需每20米将风管固定一处,如有其他支架根基,可用铁丝将风管绑扎固定在外需根基上。风管脱落后要第一时间关停空压机,待重新检查可以施工后再继续进展。6.3.1.成孔后立即进展孔深复查,深度不够的应及时进展补钻。6.3.2.钻孔施工完毕

10、后,区域用三角旗彩绳围起,起到警示提醒作用,防止其他施工人员误将脚踏入钻孔内导致扭伤。6.3.3.钻成孔的孔内浮土,采用铁勺去除。6.3.4.孔口周边浮土及杂草,应安排专人及时进展清理。6.3.5.钻孔施工雨季措施:针对土质成孔后,要保持孔口比周围土体高5cm,并用塑料袋遮盖孔口,防止泥浆及雨水大量渗入孔内。6.4施工人员安全保护6.4.1.每次施工前,检查振动棒、发电机连接线保护层,如有破损漏电迹象,不得使用;设小型开关箱,配置漏电保护开关。6.4.2.开工前一天要将施工区域报知总承包方,得到允许前方可开工。并请总承包方和业主方告之埋有电缆区域,做好标识,结合检查外部电缆出线接头,帮助判断电

11、缆走向,对可能有电缆穿过的钻孔区域采用人工锄头试探挖掘,初步确定无电缆后开钻时,要缓慢钻孔,当遇到阻力后立即停钻,提出钻头后仔细检查无电缆前方可继续施工。6.4.3.操作人员佩戴护目镜,防止尘土落入眼中造成伤害。在枯燥灰尘大的天气还要配戴口罩。6.4.4.钻孔施工时要两人同时均匀用力施加到钻机上,注意力要集中,遇到钻机突然跳动时掌控油门的人要及时解除对油门施加力量,使钻机停转;同时两人遇到阻力时要上提钻机,停顿钻孔后观察遇到了什么障碍物,如是树根,采用人工开挖扩孔移除,如为岩石改用岩石钻孔方法施工。提钻出土时不宜过快,防止钻机失控,螺旋叶片伤害到施工人员身体。6.4.5.如遇机械倾翻,油门掌控者要及时松开油门,让机器停顿钻孔。6.4.6.对钻孔施工人员配备必要的劳保用品,穿防护鞋,腿上要配备护膝。护膝要有一定的强度,宜采用不会被螺旋叶片割破的金属片或有一定厚度的橡胶制品制成。6.4.7.操作人员每施工40分钟要休息15-20分钟,防止疲劳操作造成振动伤害。6.5验孔6.5.1.每个孔位在线上做成出标记。据此对孔位、孔深、孔径、垂直度、孔内及孔口浮土清理情况进展检查。6.5.2.分包单位自检合格后报送总包单位,总包单位进展复查。总包单位复查合格后,通知业主单位对孔位、孔深、孔径、垂直度、孔内及孔口浮土清理情况进展抽检验收。6.5.3.验收合格后,进展下一道工序。
