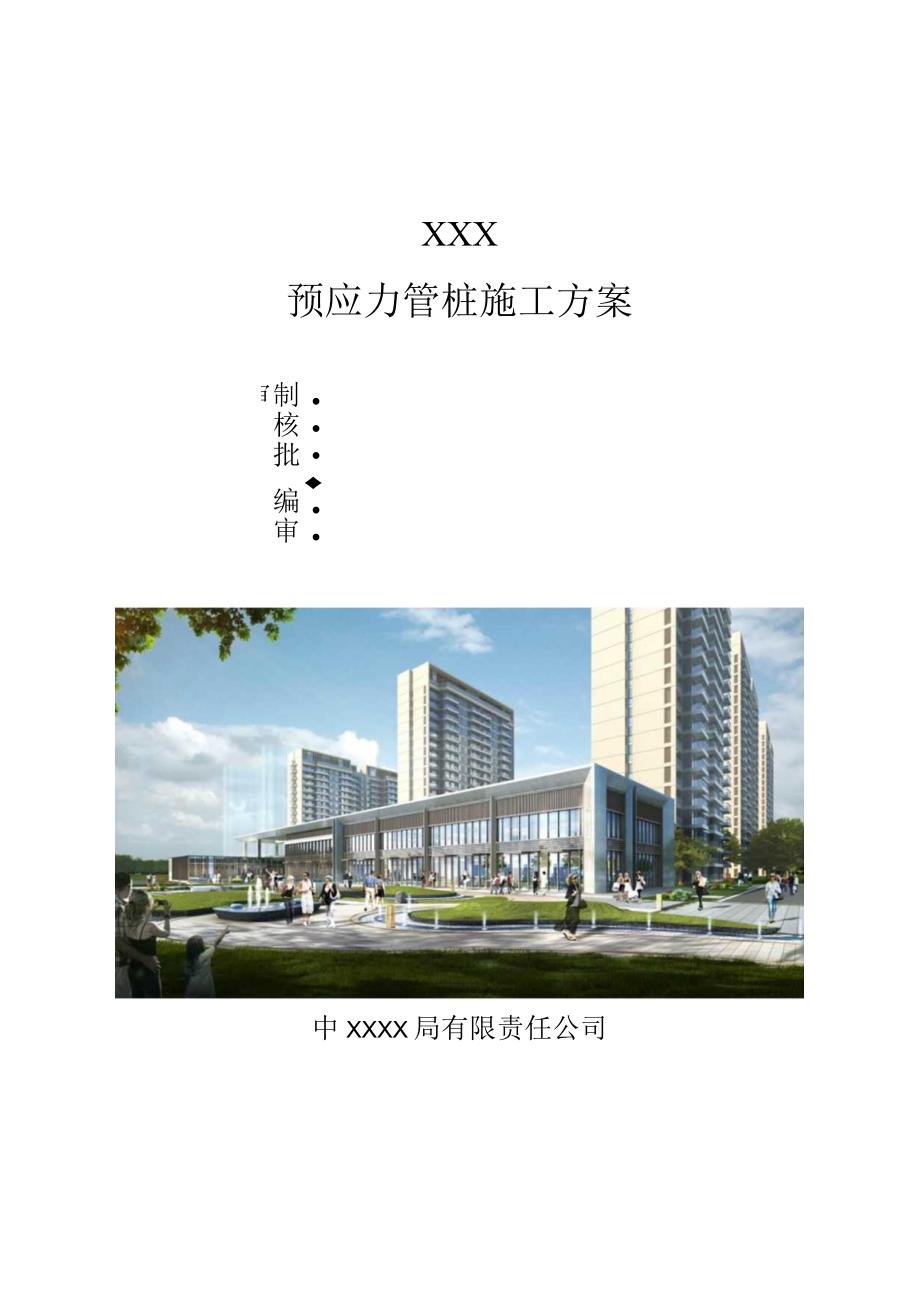

1、XXX预应力管桩施工方案 制核批 编审审中XXXX局有限责任公司2019年7月第1章编制依据1第2章工程概况12.1 项目概况12.2 工程概况12. 3场地周边环境情况22.4 工程地质22.5 设计要求43WWLi83. 1183. 2I83.4 管桩管理组织机构103.5 施工段划分103.6 工期安排11第4章施工方案及措施124. 1施工工艺选择124.4 施工测量控制124.5 锤击桩施工工艺13第5章质量保证措施175. 1质量保证体系175.4 质量管理要点185.5 质量管理细则215.6 具体保证措施215.7 质量检测23第6章女全文明保障措施256.2 安全生产、职业健

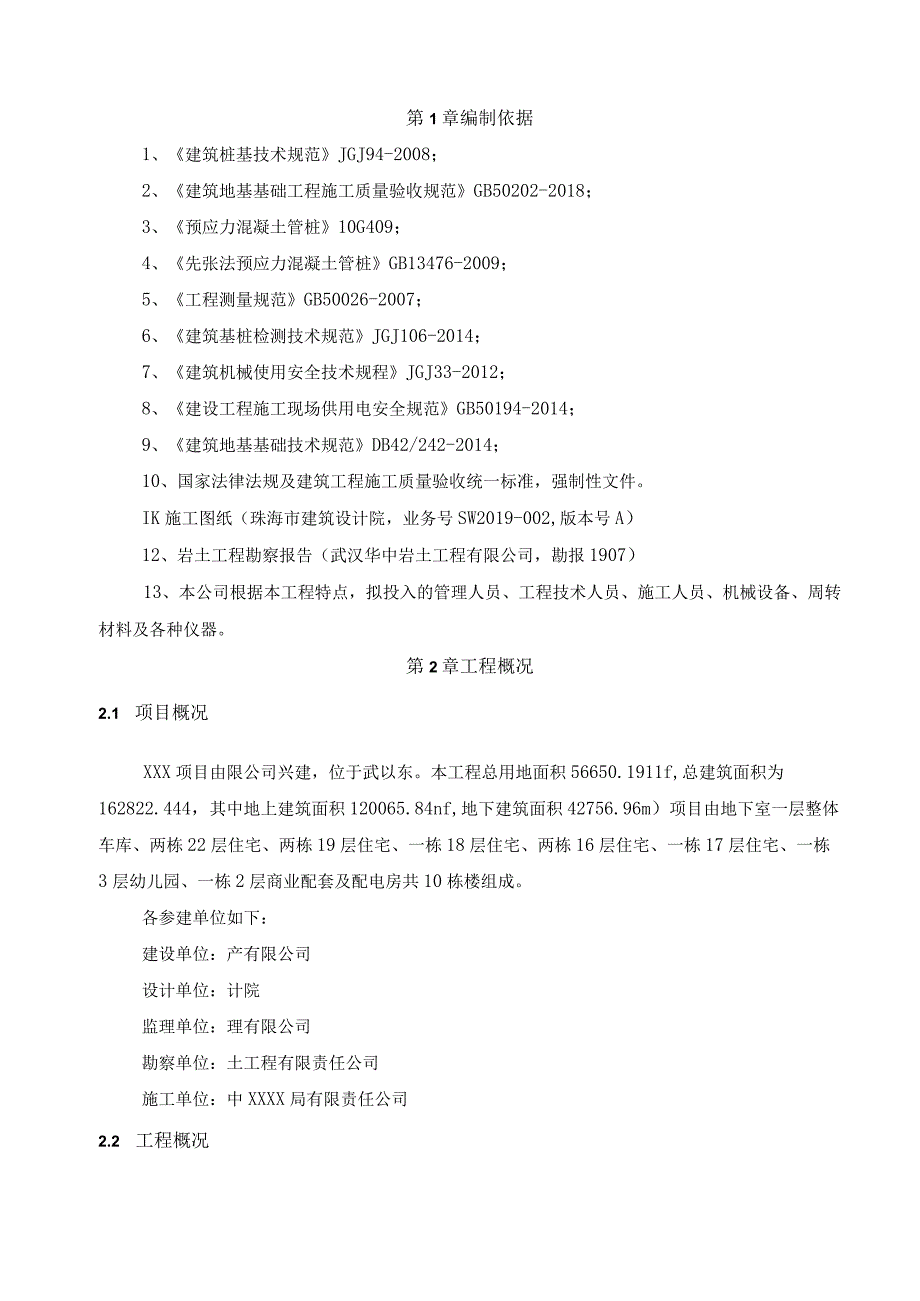

2、康保证措施256.3 文明施工、环保、现场卫生工作28第7章专项施工措施281.2 1雨季施工措施281.3 夜间施工措施291.4 节假日施工措施291.5 临边地上、地下管线保护措施30第1章编制依据1、建筑桩基技术规范JGJ94-2008；2、建筑地基基础工程施工质量验收规范GB50202-2018；3、预应力混凝土管桩10G409；4、先张法预应力混凝土管桩GB13476-2009；5、工程测量规范GB50026-2007；6、建筑基桩检测技术规范JGJ106-2014；7、建筑机械使用安全技术规程JGJ33-2012；8、建设工程施工现场供用电安全规范GB50194-2014；9、建
3、筑地基基础技术规范DB42/242-2014；10、国家法律法规及建筑工程施工质量验收统一标准，强制性文件。IK施工图纸（珠海市建筑设计院，业务号SW2019-002,版本号A）12、岩土工程勘察报告（武汉华中岩土工程有限公司，勘报1907）13、本公司根据本工程特点，拟投入的管理人员、工程技术人员、施工人员、机械设备、周转材料及各种仪器。第2章工程概况2.1 项目概况XXX项目由限公司兴建，位于武以东。本工程总用地面积56650.1911f,总建筑面积为162822.444，其中地上建筑面积120065.84nf,地下建筑面积42756.96m）项目由地下室一层整体车库、两栋22层住宅、两栋
4、19层住宅、一栋18层住宅、两栋16层住宅、一栋17层住宅、一栋3层幼儿园、一栋2层商业配套及配电房共10栋楼组成。各参建单位如下：建设单位：产有限公司设计单位：计院监理单位：理有限公司勘察单位：土工程有限责任公司施工单位：中XXXX局有限责任公司2.2 工程概况本工程采用预应力高强混凝土管桩（PHC）,共两种桩型，分别为PHC500A100与PHC500AB125o桩混凝土C80,桩端持力层为含砾粉质黏土，桩身混凝土强度C80,约2086个桩位。单桩规格及设计要求见下表：部位桩型桩长数量特征值(kN)2#楼PHC500A1009.013.02051800KN4#楼PHC500A1009.0-
5、13.01891800KN5#楼PHC500A1009.0-13.01251800KN6#楼PHC500A1009.013.01171800KN7#楼PHC500A1009.0-13.01481800KN幼儿园PHC500A10012.0-19.0371800KN商业PHC500A10012.0-19.0631800KN地下室PHC500A10010.0-14.0861800KNPHC500AB12510.014.010761800KN（抗拔530KN）临时栈桥PHC500AB1259.0/12.0402.3场地周边环境情况场地东侧、南侧及西侧南端为在施市政道路。场地北侧及西侧北端为空地。附近
6、无高压线等地上障碍物。2.4 工程地质在场区勘探深度范围内，根据钻探资料、原位测试及土工试验成果，拟建场地内除表层为素填土(Qml)外，覆盖层为第四系全新统(Q4al+pl)冲洪积的粉质黏土、上更新统(Q3-2bl+pl)冲洪积的粉质黏土、含砾粉质黏土、含粘性土块石、残积(QeI)的红黏土、残积土组成，基岩为二叠系(P)的碎裂白云岩和白云岩。根据年代、成因、岩土层结构及强度大小，场地自上而下可分为5个地层单元。各层各层土的特征详见“土层性质特征描述表:年代成因层名称度围m)厚范(In层顶标高(m)层面埋深(m)土层性质土层野外特征压缩性空间分布颜色状态湿度Q11素填0.5*w4.932.4*w
7、35.8/杂松散湿饱和主要由黏性土组成，含少许碎石、细砂及植物根系，局部位置含有少量的建筑垃圾，硬杂质含量约占5%15乐结构松散，力学性质不均,堆积年限小于10年。不均匀全场分布Q2-1淤泥0.52.930.133.21.03.6灰黑、灰褐流塑饱和土质软,易变形,含少量有机腐殖质，略具臭昧。高部布局分QnIB2-2粉质黏土0.75.229.533.60.64.7褐灰可塑饱和干强度中等，韧性中等，刀切面较光滑，含有少量铁锌氧化物。中等偏高部布局分Q,aT3-1粉质黏土0.65.327.735.30.56.2灰褐、黄福可塑硬塑饱和干强度中等，韧性中等，含有灰白色高岭土及铁锌氧化物。中等部布局分3-
8、2粉质黏土0.8*w16.213.234.40.521.1红褐、黄褐硬塑饱和干强度中等，韧性中等，局部富集较多的铁锌氧化物结核、灰白色的高岭团块。等低中偏全场分布3-2a砾质土含粉黏0.59.114.7*w*31.92.4.0红褐、黄褐硬塑饱和砾石的母岩成分主要为石英砂岩，一般粒径2-IOmm,最大粒径大于岩芯管直径(IlOmm),砾石含量约占o%25%,粉质黏土呈硬塑状褐黄褐红色，均匀性差。中等偏低部失局缺3-2b粘土石含性块0.75.910.127.75.523.6灰中密密实饱和钻进时快时慢，块石以石英质成分为主，磨圆度差，粒径一般为26cm,最大粒径大于岩芯管直径(HOnun),节长33
9、2cm,其间充填物主要为硬塑状褐黄褐红色黏性土，均匀性差。低部失局缺Qu4-1红黏1.017.58.227.07.326.3黄褐、红褐硬塑饱和刀切面光滑，干强度高，韧性高，土质较均匀，局部夹有白云岩碎石。中等局部缺失Q-4-2红黏0.9*w9.7-2.218.314.235.8黄褐可塑饱和手按有指印，刀切面光滑，干强度高，韧性高，土质较均匀，局部夹有白云岩碎石。中等偏高部布局分Q4-3残积土1.18.81.217.815.832.2灰白可塑由母岩白云岩风化而成，成分不均，取样多为可塑土状中等部失局缺P5-1风碎白岩强化裂云1.211.6-3.714.918.737灰色、I取芯呈才冒泡反J取率7
10、0仅体状结构，主要矿物成分为H云石及方解石。钻孔咀砾砂状，充填少量泥质成分，岩芯滴稀盐酸有轻度立，节理、裂隙极发育，大部分钻孔漏浆不返浆。采器岩体基本质量等级为V级。部布局分P5-2中风化碎裂白云岩0.418.3-11.912.121.245.5灰色、灰白色，岩芯呈块状和碎屑状，局部呈短柱状,岩体节理裂隙发育：大部分钻孔出现了漏浆不返浆;岩体极破碎，采取率75%,RQD=O10%,岩体基本质量等级为V级。全场分布5a溶洞1.2*w4.2-2.59.823.535.6大部分为全充填及半充填，充填物由黏性土夹白云岩块组成，黏性土由野外辨别呈软可塑状态，取样易受扰动且不易成形钻进进尺快，该层漏浆现象
11、严重。P5：）中风化白云岩0.5*w*6.3-8.56.127.041.3灰色、灰白色，岩芯呈短柱状或饼状,岩体节理裂隙发育，裂隙间充填白色方解石及石英，少量钻孔揭露岩芯裂隙间附着有少量泥质物；岩芯滴盐酸轻微冒泡，局部岩芯表面有溶蚀，取芯率约85乐RQD70%,岩石坚硬程度为较硬岩，岩体完整程度为较完整，岩体基本质量等级分类为HI类。局部揭露2.5设计要求1、管桩设计1）本工程基础采用预应力混凝土管桩基础，采用柴油锤锤击法施工，根据国标图集10G409第44页要求选择筒式柴油打桩机及其桩锤，根据试验桩沉桩条件及静载试验结果。建议采用40#50#柴油锤时的贯入度参考值为2030mm10击。最后三
12、阵锤贯入度不大于80m.管桩选用直径为500的预应力混凝土管桩，管桩产品编号：PHC500A100与PHC500AB125。桩端持力层为第（3-2a）层含黏性土块石；工程桩施工时相邻桩底标高相差不得大于桩距。静压桩以最后三阵锤贯入度与桩长双控，最后三阵锤贯入度为主要控制指标，桩长为辅助控制指标。试桩、工程桩静载试验前、后均应进行桩身完整性检测。柴油锤型号40*50*冲击体质量（t）4.0、4.5、4.6、5.0锤体总质量（t）9.211.0常用冲程（ITI）1.8-3.2适用管桩规格（mm）D400-D500桩尖可进入的岩土层强风化岩锤的常用控制贯入度（Inm/10击）2050桩身轴心受压受压
13、和承载力设计值适用范围（kN）130024002）工程桩所有参数均应同试桩参数一致。3）本工程桩施工前应根据试桩所取的有关控制数据，并根据试桩情况确定闭口桩尖形式。工程桩施工参数应与试桩保持一致，应在桩端填芯混凝土：桩基施工完毕以后应及时在管腔底部灌注不小于2m的C30微膨胀混凝土。4）当桩基承台下存在淤泥及淤泥质土时，应对淤泥及淤泥质土进行加固处理。承台下淤泥质土的加固设计及施工由甲方另行委托。5）本工程预应力管桩桩顶嵌入承台50,桩顶标高为承台底标高+50mm06）接桩焊接连接详图：详见国标图集10G409中第40页图示及说明。7)不截桩桩顶、截桩桩顶与承台连接详图：分别详见国标图集10G409中第41、42页相关图示及说明。茶碑向台或茶碉集不截桩桩顶与承台连接详图手按*板Clo机顶与承台连接的配箭表*D(nn)30049164104004204105006承841060064
