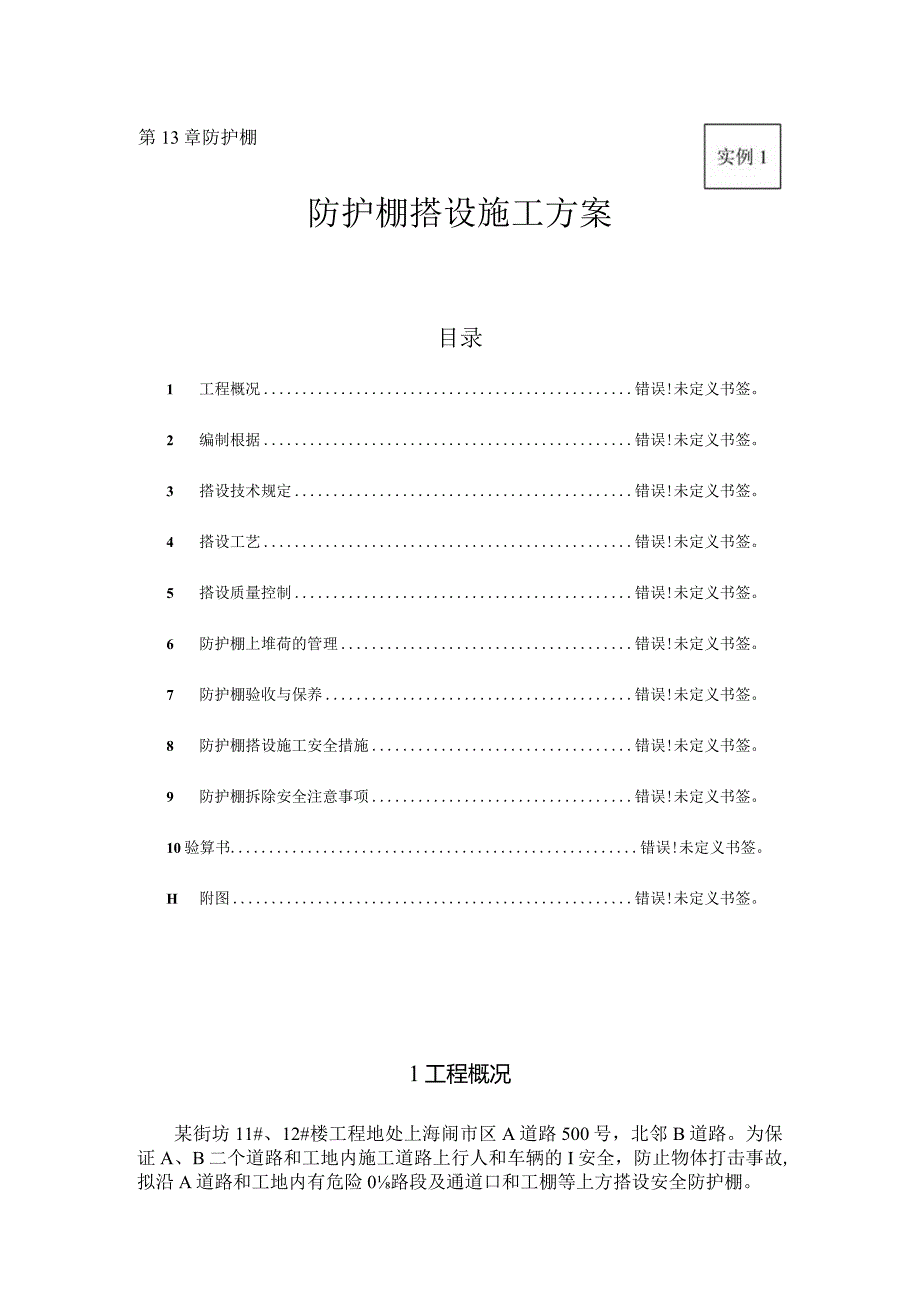

1、第13章防护棚防护棚搭设施工方案目录1 工程概况错误!未定义书签。2 编制根据错误!未定义书签。3 搭设技术规定错误!未定义书签。4 搭设工艺错误!未定义书签。5 搭设质量控制错误!未定义书签。6 防护棚上堆荷的管理错误!未定义书签。7 防护棚验收与保养错误!未定义书签。8 防护棚搭设施工安全措施错误!未定义书签。9 防护棚拆除安全注意事项错误!未定义书签。10验算书错误!未定义书签。H附图错误!未定义书签。1工程概况某街坊11#、12#楼工程地处上海闹市区A道路500号，北邻B道路。为保证A、B二个道路和工地内施工道路上行人和车辆的I安全，防止物体打击事故,拟沿A道路和工地内有危险0路段及通

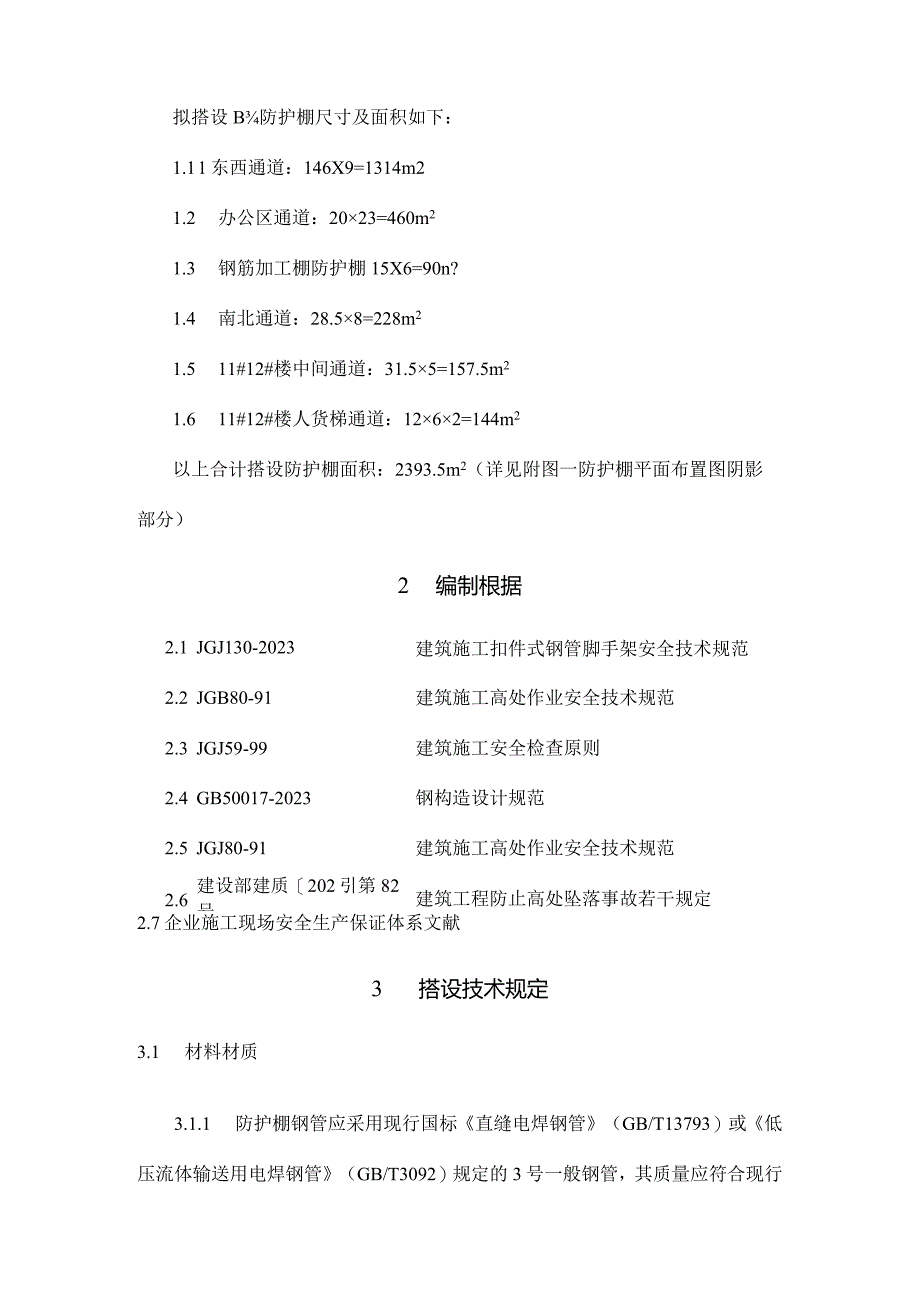

2、道口和工棚等上方搭设安全防护棚。拟搭设B防护棚尺寸及面积如下：1.1 1东西通道：146X9=1314m21.2 办公区通道：2023=460m21.3 钢筋加工棚防护棚15X6=90n?1.4 南北通道：28.58=228m21.5 11#12#楼中间通道：31.55=157.5m21.6 11#12#楼人货梯通道：1262=144m2以上合计搭设防护棚面积：2393.5m2（详见附图一防护棚平面布置图阴影部分）2 编制根据2.1JGJ130-2023建筑施工扣件式钢管脚手架安全技术规范2.2JGB80-91建筑施工高处作业安全技术规范2.3JGJ59-99建筑施工安全检查原则2.4GB50

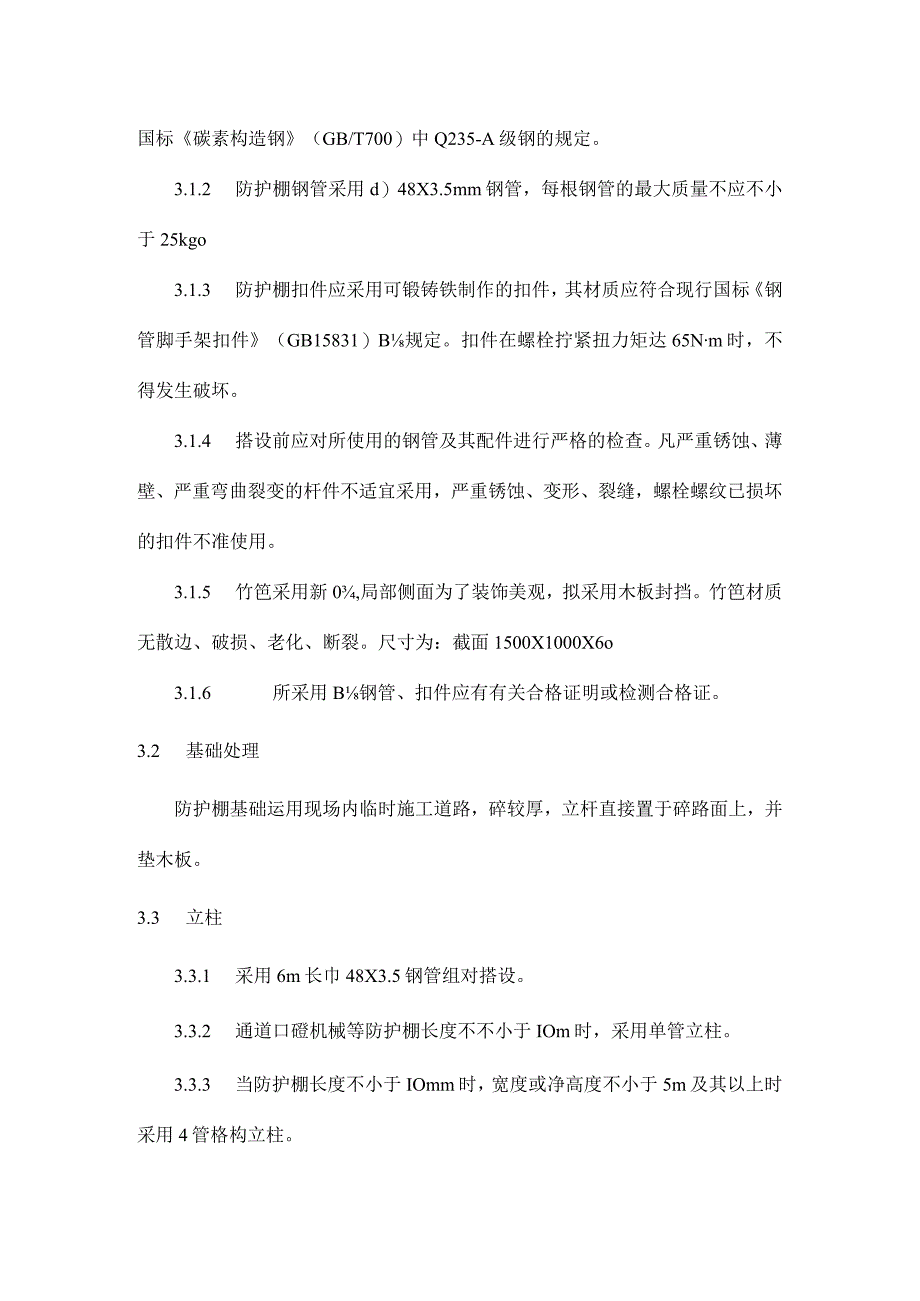

3、017-2023钢构造设计规范2.5JGJ80-91建筑施工高处作业安全技术规范2.6建设部建质202引第82号建筑工程防止高处坠落事故若干规定2.7企业施工现场安全生产保证体系文献3 搭设技术规定3.1 材料材质3.1.1 防护棚钢管应采用现行国标直缝电焊钢管（GB/T13793）或低压流体输送用电焊钢管（GB/T3092）规定的3号一般钢管，其质量应符合现行国标碳素构造钢（GB/T700）中Q235-A级钢的规定。3.1.2 防护棚钢管采用d）48X3.5mm钢管，每根钢管的最大质量不应不小于25kgo3.1.3 防护棚扣件应采用可锻铸铁制作的扣件，其材质应符合现行国标钢管脚手架扣件（GB
4、15831）B规定。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3.1.4 搭设前应对所使用的钢管及其配件进行严格的检查。凡严重锈蚀、薄壁、严重弯曲裂变的杆件不适宜采用，严重锈蚀、变形、裂缝，螺栓螺纹已损坏的扣件不准使用。3.1.5 竹笆采用新0,局部侧面为了装饰美观，拟采用木板封挡。竹笆材质无散边、破损、老化、断裂。尺寸为：截面1500X1000X6o3.1.6 所采用B钢管、扣件应有有关合格证明或检测合格证。3.2 基础处理防护棚基础运用现场内临时施工道路，碎较厚，立杆直接置于碎路面上，并垫木板。3.3 立柱3.3.1 采用6m长巾48X3.5钢管组对搭设。3.3.2 通道口磴机械等防
5、护棚长度不不小于IOm时，采用单管立柱。3.3.3 当防护棚长度不小于IOmm时，宽度或净高度不小于5m及其以上时采用4管格构立柱。3.3.4 当防护棚长度不小于IOmm时，宽度或净高度在4m左右时采用双管立柱。3.3.5 立柱间距3.0m。当立杆间距不小于4m时，其上方构造应为桁架式。3.3.6 4管格构柱搭设轴心尺寸控制在30OmmX30Omm400mmX4（X）mm.之间。3.3.7 在起始点、转角点设置矩形4管立柱。办公区日勺防护棚此外加宽2.0m,采用悬挑加斜支撑方式搭设。3.4 横向水平杆当防护棚宽度（横向）不小于4m时，上部隔离采用桁架构造（见图）。3.5 纵向水平杆采用6m长钢
6、管，对接接长，步距180Omm,扫地杆离地高度20Omm。3.6 防护棚高度第一道防护隔离层离地面高度44.5m。隔离方式为搁栅钢管间距生350mm；其上先水平铺设密目式绿网，再满铺竹笆，用12#铅丝固定。第二道防护隔离层离地面高度55.5m,隔离方式为钢管搁栅十35Omm间距；满铺竹笆，用12#铅丝固定。3.7 棚顶临边围档3.7.1 防护棚顶面B两侧边缘设防护栏板。围档栏板高41200mm。3.7.2 立柱高度不够时,可用1.2m钢管接长。设纵向水平杆,间距60Omm,外立面满挂绿色密目式安全网，内侧为竹笆，16#铅丝固定。3.8 纵向斜撑沿防护棚外侧纵向方向（水平方向）每隔6.0m设一道
7、纵向斜撑，与地面成4560角度。斜撑杆接长采用两只旋转扣件，搭接接长，两扣件之间有效搭接长度41m（交叉接头不适宜在立杆处）。扣件盖板边缘至杆端距离不不不小于IOcmo3.8.1 斜撑杆件与立杆相交处用旋转扣件连接。3.9 防护隔离板笆3.9.1 防护隔离为竹笆，在上下层搁栅杆杆面上分别各铺一层。每层竹笆用2股16#铁丝捆牢。捆绑点是每块竹笆4个角。3.9.2 沿A道路搭设B防护棚，防护隔离采用九夹板。4 搭设工艺4.1 搭设工艺流程4.2基础施工4.1.1 道路路基经碾压后，测量出柱轴线，再放出柱基方框线。4.1.2 挖基坑土方用人工进行。挖好基坑后，根据轴线位置埋设柱子的地脚连结钢筋件。4
8、.1.3 道路面混凝土和基础混凝土一并浇灌。保湿养护不少于7天。道路或硬化地面混凝土板B伸缩缝在混凝土养护7天后用切割机割出。4.3 搭设满堂施工脚手架4.3.1 脚手架为钢管扣件搭设。立杆2023mmX2023mm；扫地杆20Omm200mm；距扫地杆1800mm,设一道纵横水平连系杆；往上2023mm为操作层，设搁栅杆十40Ommo4.3.2 脚手板用梁底木模板代用，按防护层作业进度的需要边铺设边应用。4.3.3 满堂脚手架要以用移动式定型脚手车（平台）替代。前进一段就进行下一段的防护棚搭设作业。4.4 立柱组装和剪刀撑安设4.4.1 立柱构架先在地面组装好，竖立起来经校正后即可相对固定牢
9、固。此时，立柱临时附设在满堂施工脚手架上以保持稳定。4.4.2 搭设纵向连系水平杆（距地面2023mm高一道）和纵向0垂直八字撑或剪刀撑。双立杆拼装扣件间距左90CmO4.5 桁架安装4.5.1 析架在现场地面组对好，起拱50-10Omm,用塔吊起吊就位。吊装盲区可用手拉葫芦吊装。经对尺寸的校正后，用扣件将桁架的上下弦固扣在立柱的水平箍上。4.5.2 桁架安好后，两端上下层各扣好一根搁栅杆用以定位和稳定。4.5.3 对于5m以上大跨度B析架在析架与立柱交接节点处，设置双扣件抗滑。尚应各设2根横向斜撑加固。作法是从立柱4（3）m标高处伸出两根48钢管斜向伸至析架B第二个节点处固定。4.6 布设下
10、层搁栅杆及铺设防护竹笆4.6.1 下层搁栅杆铺设在析架的下弦面，间距350左右一根。并用扣件将其与下弦扣牢。为了使搁栅杆中间保持在平直的位置，应设一道职系杆（巾48钢管），将各搁栅杆扣固均匀、平直。4.6.2 铺设防护竹笆。规定每块竹笆稳固在搁栅杆群面上，4角4点扣扎牢固。4.7 布设上层搁栅杆及铺设防护竹笆（作法与4.6条相似）4.8 棚顶临边围档板搭设棚顶临边围档B作用是制止回弹起来日勺坠落物体在临边坠落伤人或伤害地面的机具。因此，规定该拦板有一定的高度和牢固程度，必须按3.7条的规定进行施工。4.9 搭设施工4.9.1 钢管及扣件必须附有该产品的生产许可证和产品合格证，并对进场产品进行抽
11、样检查，获得合格检查单后方可使用。当使用旧钢管时，规定其表面锈蚀度不得超过0.5mm；钢管弯曲变形在端头1.5m以内不得超过5mm,立杆弯曲不得得超过12mm,否则就应进行校正后再使用；发既有裂缝（或焊接裂缝）须补焊好后再用。严禁使用有裂缝、滑丝、变形0扣件。4.9.2 参与搭设B工人必须通过专门的安全技术培训，经考核合格，持架子工有效特种作业操作证，经体验合格后方可上岗。并在上岗前进行安全技术交底和有关安全技术学习，使他们在思想意识上重视防护棚搭拆的危险性和应采用对应的安全措施。4.9.3 防护棚搭设时先立立杆（柱）。立杆架设先立里侧立杆（柱），后立外侧立杆（柱），立立杆（柱）时要临时固定。
12、临时固定措施可设临时斜撑。4.9.4 在安装扣件时，所有扣件B开口必须向外，以防止闭口缝B螺栓勾挂操作者的衣裤，影响操作安全。4.9.5 防护棚的横向受力杆件应交叉设置于立杆（柱）的不一样侧面，使立杆（柱）在受载时偏心减小。4.9.6 在搭设防护棚时，每完毕一步都要及时校正立杆（柱）B垂直度和上下横杆B标高和水平度，使防护棚的步距、横距、纵距上下一直保持一致。4.9.7 防护棚立杆（柱）钢管在2m如下采用红白相间油漆涂刷。2m以上钢管及横杆、隔棚、防护栏杆钢管用黄色油漆涂刷。4.9.8 防护棚严禁与外脚手架连接。4.9.9 防护棚的防雷、防电、防火。4.9.9.1 防雷：外防护棚采用单独埋设接
13、地防雷法。详细措施为在外防护棚角部处用L50X5角钢L=1500mm埋人地下,再用-40X4扁钢引出与防护棚连接。接地电阻应不不小于4。（防雷保护区内可免）4.9.9.2 防电：电线不容许直接绑扎在防护棚上。棚内0照明电线、灯具应与各金属管有效绝缘隔离。4.9.9.3 防火：在防护棚立杆（柱）上设置一定数量的灭火器材。5 搭设质量控制5.1 立杆（柱）0垂直偏差：纵向15mm；横向10m;5.2 桁架安装垂直度：1.25-2.0Omm;5.3 所有稳定后，纵向水平力0冲击位移611三=10mm;横向为占8max=30mr11;5.4 扣件紧固力矩不得低于40Nm,不高于50Nm0并用力矩扳手抽
14、测。6 防护棚上堆荷的管理防护棚上严禁堆荷。严禁振动设备及磴泵送管道与防护棚联络。7 防护棚验收与保养7. 1防护棚基础必须先通过现场生产副经理、工程师、主办工长、安全员等联合验收合格后，方可进行上部防护棚搭设。8. 2防护棚架体通过7.1条有关人员验收合格后当场办理好验罢手续，挂验收合格牌后方可使用。9. 3架设班组长每周对防护棚进行检查和保养。检查重点是防护棚0垂直度、基础、连结件的数量、位置、堆荷状况、临边的防护等。发现隐患及时消除,并做好检查和保养记录。8 防护棚搭设施工安全措施8.1 按照上述材料规定，做好材料质量控制工作。验收时，发既有不合格B材料必须更换或进行必要0加固。8.2
15、施工现场建立安全生产保证体系并正常运行，安全管理台账齐全。对防护棚搭设和使用过程中的事故隐患应立即进行整改，并有复查、记录、立案。防护棚搭设完毕后，必须例行检查验收，并记录在案。8.3 项目部必须对现场工作人员进行安全生产“三级”教育并记录。搭设防护棚B架子工属危险作业工种，必须持证上岗。无证人员，一律不准进行架上作业。8.4 将安全棚的搭设过程与正式工程施工过程的安全管理同样看待，及时检查、及时发现隐患和及时整改处理。检查的内容如下：8.4.1 基础与否牢固。检查有无下沉、开裂、隆起等现象。8.4.2 立柱、连接杆与否横平竖直，桁架有无变形迹象。8.4.3 剪刀撑（含斜撑）与否符合角度（4560）B规定，刚度与否有保障。安全防护隔离板与否捆绑牢。8.4.4 防护棚面上0杂物、垃圾与否打扫洁净。8.4.5 下层防护板面有无剩余（可活动）的材料、工具及废物等。1.1 5防护棚搭设过程必须有牢固的满堂施工脚手架或滚动式脚手架平台。不能让工人进行猴子式的攀
