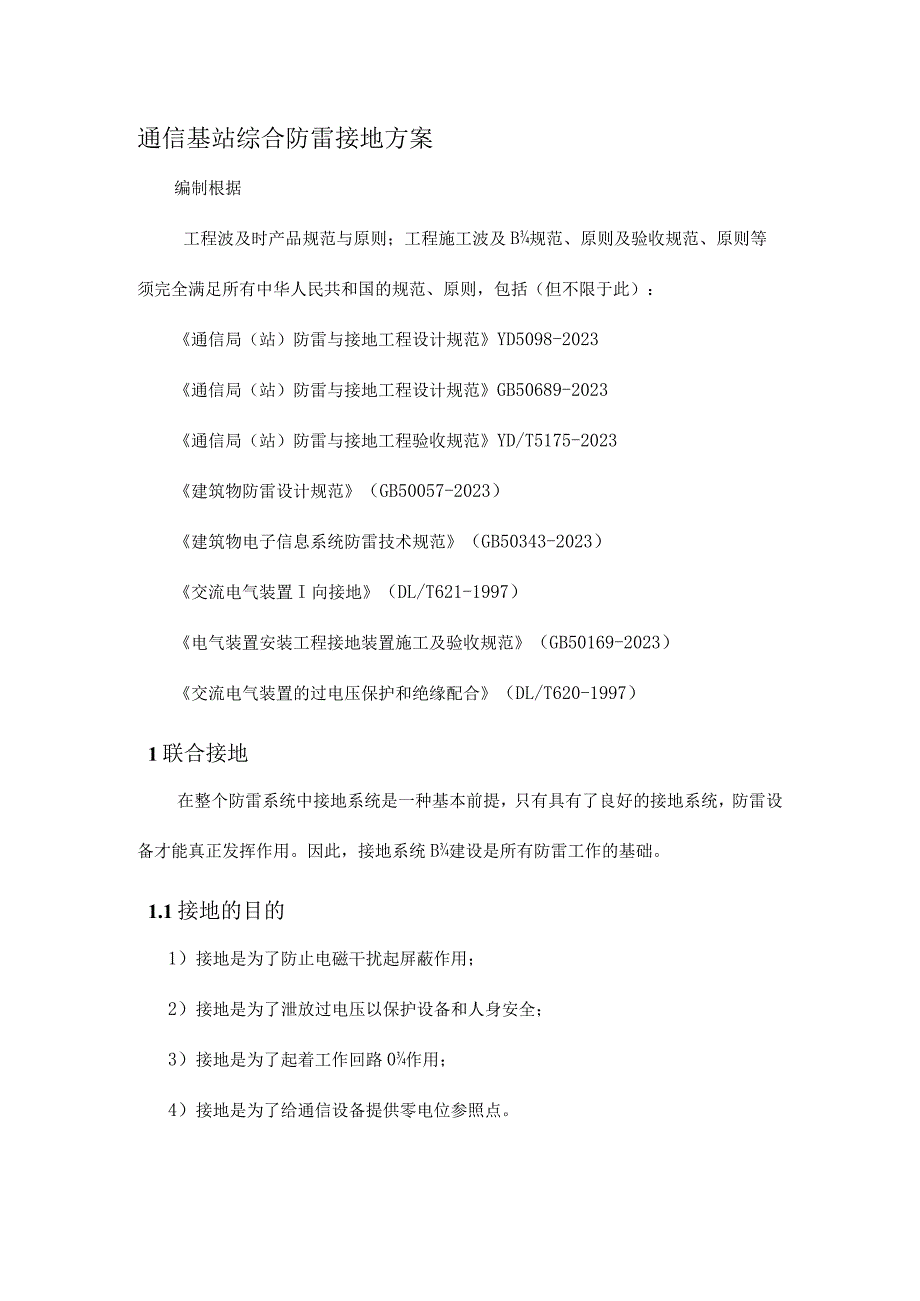

1、通信基站综合防雷接地方案编制根据工程波及时产品规范与原则；工程施工波及B规范、原则及验收规范、原则等须完全满足所有中华人民共和国的规范、原则，包括（但不限于此）：通信局（站）防雷与接地工程设计规范YD5098-2023通信局（站）防雷与接地工程设计规范GB50689-2023通信局（站）防雷与接地工程验收规范YD/T5175-2023建筑物防雷设计规范（GB50057-2023）建筑物电子信息系统防雷技术规范（GB50343-2023）交流电气装置I向接地（DL/T621-1997）电气装置安装工程接地装置施工及验收规范（GB50169-2023）交流电气装置的过电压保护和绝缘配合（DL/T6

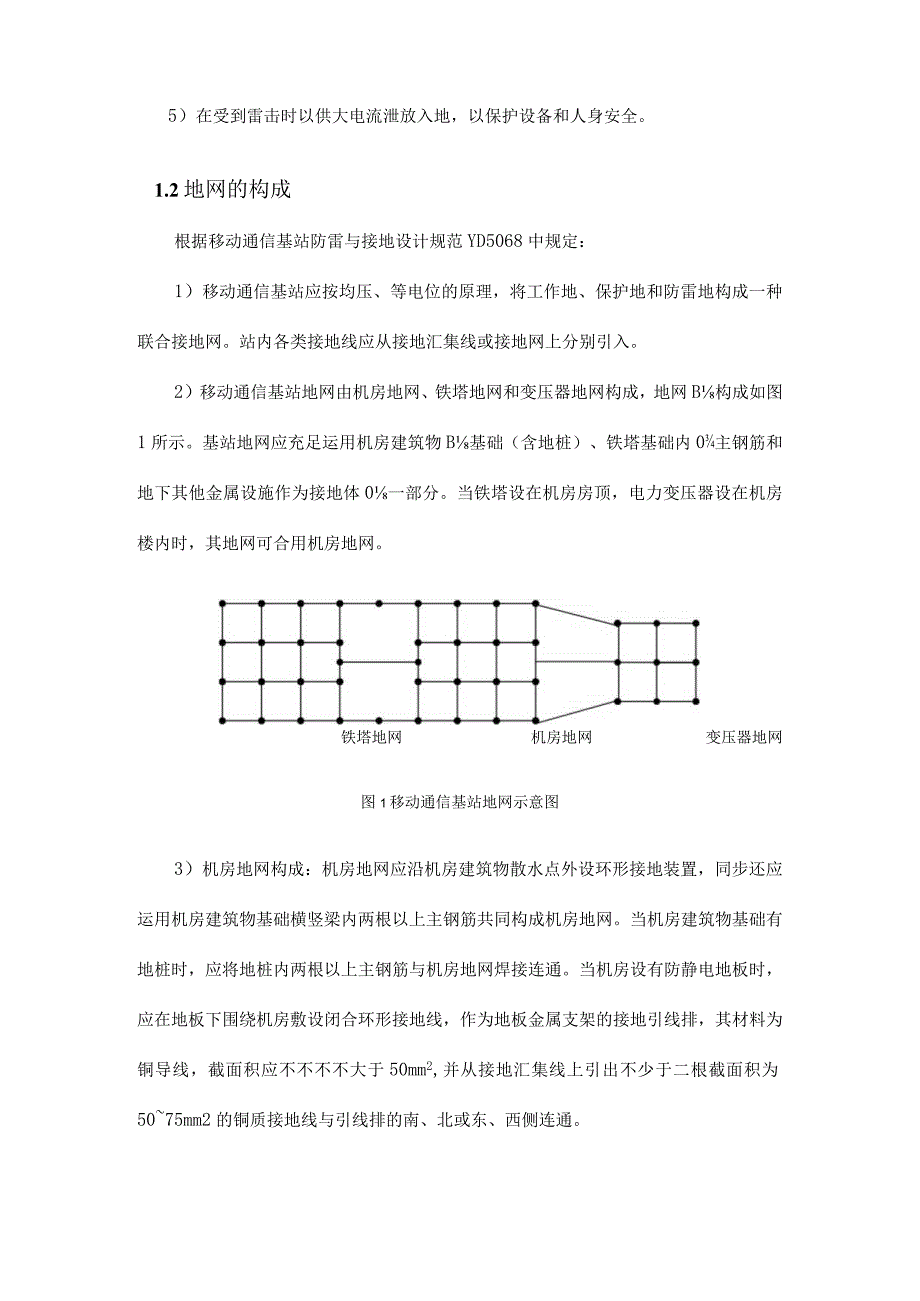

2、20-1997）1联合接地在整个防雷系统中接地系统是一种基本前提，只有具有了良好的接地系统，防雷设备才能真正发挥作用。因此，接地系统B建设是所有防雷工作的基础。1.1接地的目的1）接地是为了防止电磁干扰起屏蔽作用；2）接地是为了泄放过电压以保护设备和人身安全；3）接地是为了起着工作回路0作用；4）接地是为了给通信设备提供零电位参照点。5）在受到雷击时以供大电流泄放入地，以保护设备和人身安全。1.2地网的构成根据移动通信基站防雷与接地设计规范YD5068中规定：1）移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地构成一种联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。2）
3、移动通信基站地网由机房地网、铁塔地网和变压器地网构成，地网B构成如图1所示。基站地网应充足运用机房建筑物B基础（含地桩）、铁塔基础内0主钢筋和地下其他金属设施作为接地体0一部分。当铁塔设在机房房顶，电力变压器设在机房楼内时，其地网可合用机房地网。铁塔地网机房地网变压器地网图1移动通信基站地网示意图3）机房地网构成：机房地网应沿机房建筑物散水点外设环形接地装置，同步还应运用机房建筑物基础横竖梁内两根以上主钢筋共同构成机房地网。当机房建筑物基础有地桩时，应将地桩内两根以上主钢筋与机房地网焊接连通。当机房设有防静电地板时，应在地板下围绕机房敷设闭合环形接地线，作为地板金属支架的接地引线排，其材料为铜

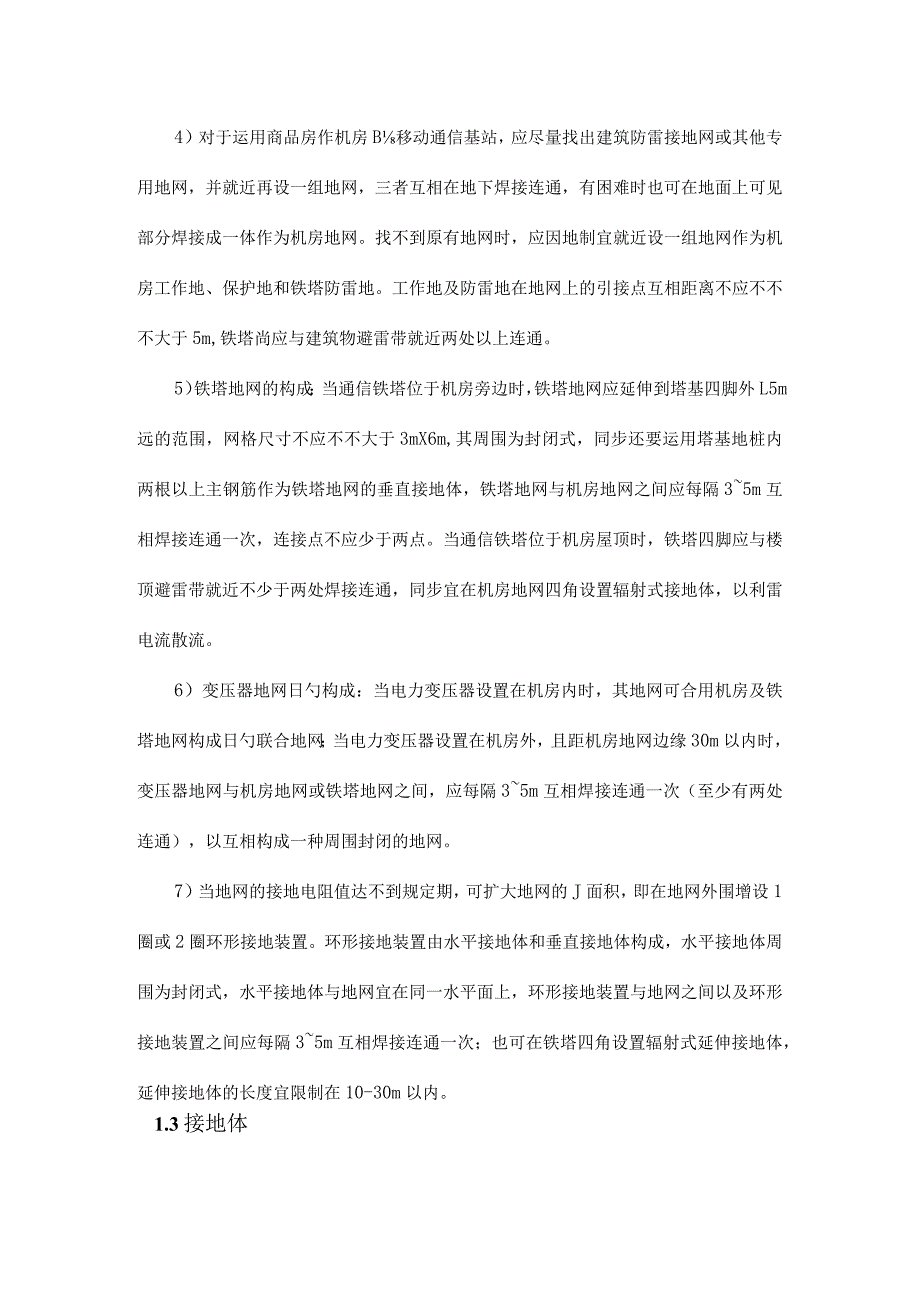

4、导线，截面积应不不不不大于50mm2,并从接地汇集线上引出不少于二根截面积为5075mm2的铜质接地线与引线排的南、北或东、西侧连通。4）对于运用商品房作机房B移动通信基站，应尽量找出建筑防雷接地网或其他专用地网，并就近再设一组地网，三者互相在地下焊接连通，有困难时也可在地面上可见部分焊接成一体作为机房地网。找不到原有地网时，应因地制宜就近设一组地网作为机房工作地、保护地和铁塔防雷地。工作地及防雷地在地网上的引接点互相距离不应不不不大于5m,铁塔尚应与建筑物避雷带就近两处以上连通。5）铁塔地网的构成：当通信铁塔位于机房旁边时，铁塔地网应延伸到塔基四脚外L5m远的范围，网格尺寸不应不不大于3mX
5、6m,其周围为封闭式，同步还要运用塔基地桩内两根以上主钢筋作为铁塔地网的垂直接地体，铁塔地网与机房地网之间应每隔35m互相焊接连通一次，连接点不应少于两点。当通信铁塔位于机房屋顶时，铁塔四脚应与楼顶避雷带就近不少于两处焊接连通，同步宜在机房地网四角设置辐射式接地体，以利雷电流散流。6）变压器地网日勺构成：当电力变压器设置在机房内时，其地网可合用机房及铁塔地网构成日勺联合地网；当电力变压器设置在机房外，且距机房地网边缘30m以内时，变压器地网与机房地网或铁塔地网之间，应每隔35m互相焊接连通一次（至少有两处连通），以互相构成一种周围封闭的地网。7）当地网的接地电阻值达不到规定期，可扩大地网的J面
6、积，即在地网外围增设1圈或2圈环形接地装置。环形接地装置由水平接地体和垂直接地体构成，水平接地体周围为封闭式，水平接地体与地网宜在同一水平面上，环形接地装置与地网之间以及环形接地装置之间应每隔35m互相焊接连通一次；也可在铁塔四角设置辐射式延伸接地体，延伸接地体的长度宜限制在10-30m以内。1.3接地体水平接地体材料水平接地体一般采用纯铜线、镀铜线、热镀锌扁钢、锌包钢等。3、接地材料有如下规定:a、采用热镀锌钢管时，钢管壁厚不不不不大于3.5m;b、采用热镀锌角钢管，角钢不不不不大于50mm*50mm*5;c采用热镀锌扁钢时，扁钢不不不不大于40mm*4m;d、采用热镀锌圆钢时，圆钢直径不不
7、不不大于8叫e、非金属接地模块分为烧制型与压制型，常用规600mm*150mm*100mm,f、铜包钢接地棒，镀铜厚度；0.25mm,（I）16*1500mm型号：YBD-OlBg、离子接地棒时，WJD-1000/5450*1500mmh、采用物理降阻剂时，电阻率R=O.45,降阻率在60-95%之间，石墨含量70%,型号：町D-JZJ-25与町D-JZJ-IO计算机工作地 安全保护地直流地 天为 避雷针0 0 0焊接5 mm 50mm 50mm 镀锌扁钢图2接地系统原则施工图1.4 接地线与接地引下线1）接地线宜短、直，截面积为3595mm2,材料为多股铜线。2）接地引入线长度不合适超过30
8、m,其材料为镀锌扁钢，截面积不合适不不不大于40mm4mm或不不不不大于95mr2欧|多股铜线。接地引入线应作防腐、绝缘处理，并不得在暖气地沟内布放，埋设时应避开污水管道和水沟，裸露在地面以上部分，应有防止机械损伤的措施。3）接地引入线由地网中心部位就近引出与机房内接地汇集线连通，对于新建站不应不不不大于两根。1.5 接地汇集线1）接地汇集线一般设计成环形或排状，材料为铜材，截面积不应不不不大于12Omm2,也可采用相似电阻值日勺镀锌扁钢。2）机房内日勺接地汇集线可安装在地槽内、墙面或走线架上，接地汇集线应与建筑钢筋保持绝缘。1.6 接地电阻根据基站建设日勺地理环境及YD50698-2023的
9、有关规定，把基站分为两大类：(1) 一类地区：土壤电阻率1000Q.m,接地网接地电阻WlO(2)二类地区：土壤电阻率1000Q.m,地网等效半径应不不大于10m,地网四角还应敷设IOm20m的热镀锌扁钢作辐射型接地体，且应增长各个端口B保护、加强等电位连接等措施予以赔偿。水平接地网可使用接地模块等材料。接地电阻WIoQ。1.7 接地体布置由于雷电流相称于高频电流，除接地体的电阻和电导外，接地体的电感和电容对冲击阻抗发生作用。而在冲击电流0作用下，冲击等效半径要比接地网面积B等值半径小得多，即在冲击电流0状况下，仅仅运用接地网很小的一块面积。在有限B冲击半径内怎样有效地运用所埋设B接地体，使雷
10、电流几乎同步地抵达各个接地体，成为接地体布置的关键问题，如下给出几种布置接地体的措施以供参照。(1)条形接地体(2)弧形(辐射状)(3)网状(4)环形接地体引入线O-1.8移动基站接地网接地电阻值的测量接地电阻值测试日勺精确性，与地阻仪测量电极布置B位置有直接关系，按测量电极B不同样布置方式，有如下几种测试措施：1）直线布极法首先要弄清被测地网的形状、大小和详细尺寸，确定被测地网的对角线长度D（或圆形地网的直径D）。在距接地网（23）D处，打下地阻仪的电流极棒，地阻仪时电压极棒应设在电流极棒到地网距离00.618处（优选法）。如图3所示。按上图布置测得B接地电阻误差应在1%以内。在土壤电阻率较
11、均匀B地区，电流极到地网的距离取2D,电压极到地网的距离可取D。在土壤电阻率不均匀的地区，电流极到地网的距离应取3D,电压极到地网的距离应取1.7D。测量时在沿地网和电流极的连线上，使电压极到接地网0距离约为电流极到接地网距离050%60%范围内移动3次，每次移动0距离为电流极到地网距离B5%,使3次测得的电阻值靠近即可。2）三角形布极法：如图4所示:图4三角形布极图图中，取dl2=dl3=2D,夹角Q=28.9530o,此时测得0电阻误差靠近零,Q越大误差也越大，Q=180时误差最大。假如测试场地窄小，不能满足dl2=dl32DB条件时，也可取dl2=dl3D03)两侧布极法一般状况下，不合
12、适把地阻仪的电流极棒和电压极棒分别打在地网的两侧，但由于测试场地限制，可按图5所示的措施布置测试电极进行测试。图中：(1)电流极到地网0距离和电压极到地网0距离应相等，均5D,D为地网对角线0长度。(2)电流极棒，电压极棒和地网中心应尽量在一条直线上。1.9 充足理解基站，因地制宜实行防雷接地工程由于各基站的环境和建设方式不同样，因此对基站防雷接地不能一概而论，应根据详细状况采用防雷与接地措施，将基站接地系统按照均压等电位的原理进行设计和改造，即通信设备的工作地、保护地、防雷地、建筑地合用一组接地体0联合接地方式，将接地线和接地引入线按照“共地不共线，一点接地法”0原则进行合理布线。根据不同样
13、状况，详细分析如下：1.9.1 铁塔建在建筑物顶部1)楼顶建铁塔，机房所在建筑物女儿墙上有避雷带，市电引入机房由于移动基站租用商品房或民房状况较普遍，此种状况占到所有基站的60-70%o首先在楼顶铁塔0基脚处南北或东西方向置1800两处与楼顶避雷带相连，连接材料为40X4mm镀锌扁钢，运用建筑主钢筋多处泄放雷电流，并在楼下合适B位置建一地网，地网建成后来运用扁钢与建筑主钢筋两处焊接构成联合地网，从地网相距5m以上的位置抽两个头引出地面1.5m处做断接点,分别作为避雷针、机房工作保护接地引入线的接地点，机房内设置设备工作保护接地汇集线，其接地引入线接机房工作保护接地点；雷电流引下线下端接避雷针接
