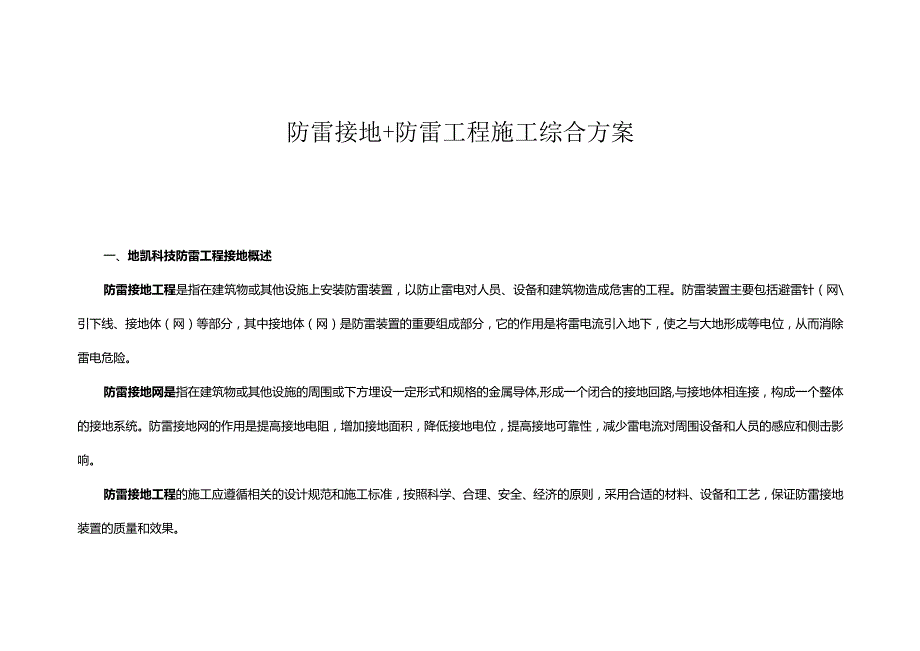

1、防雷接地+防雷工程施工综合方案一、地凯科技防雷工程接地概述防雷接地工程是指在建筑物或其他设施上安装防雷装置，以防止雷电对人员、设备和建筑物造成危害的工程。防雷装置主要包括避雷针（网引下线、接地体（网）等部分，其中接地体（网）是防雷装置的重要组成部分，它的作用是将雷电流引入地下，使之与大地形成等电位，从而消除雷电危险。防雷接地网是指在建筑物或其他设施的周围或下方埋设一定形式和规格的金属导体,形成一个闭合的接地回路,与接地体相连接，构成一个整体的接地系统。防雷接地网的作用是提高接地电阻，增加接地面积，降低接地电位，提高接地可靠性，减少雷电流对周围设备和人员的感应和侧击影响。防雷接地工程的施工应遵循

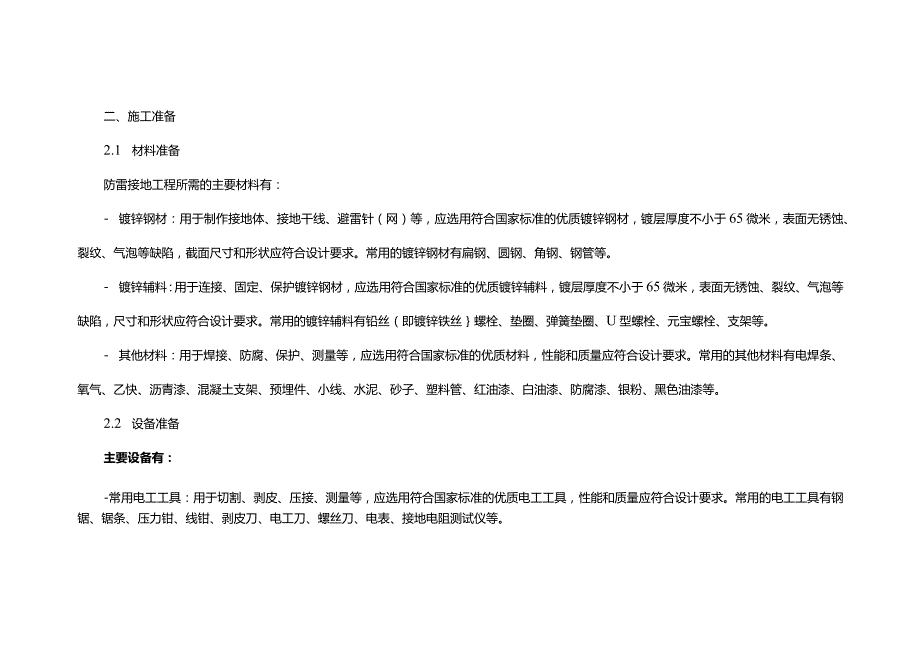

2、相关的设计规范和施工标准，按照科学、合理、安全、经济的原则，采用合适的材料、设备和工艺，保证防雷接地装置的质量和效果。二、施工准备2.1 材料准备防雷接地工程所需的主要材料有：- 镀锌钢材：用于制作接地体、接地干线、避雷针（网）等，应选用符合国家标准的优质镀锌钢材，镀层厚度不小于65微米，表面无锈蚀、裂纹、气泡等缺陷，截面尺寸和形状应符合设计要求。常用的镀锌钢材有扁钢、圆钢、角钢、钢管等。- 镀锌辅料：用于连接、固定、保护镀锌钢材，应选用符合国家标准的优质镀锌辅料，镀层厚度不小于65微米，表面无锈蚀、裂纹、气泡等缺陷，尺寸和形状应符合设计要求。常用的镀锌辅料有铅丝（即镀锌铁丝螺栓、垫圈、弹簧垫
3、圈、U型螺栓、元宝螺栓、支架等。- 其他材料：用于焊接、防腐、保护、测量等，应选用符合国家标准的优质材料，性能和质量应符合设计要求。常用的其他材料有电焊条、氧气、乙快、沥青漆、混凝土支架、预埋件、小线、水泥、砂子、塑料管、红油漆、白油漆、防腐漆、银粉、黑色油漆等。2.2 设备准备主要设备有：-常用电工工具：用于切割、剥皮、压接、测量等，应选用符合国家标准的优质电工工具，性能和质量应符合设计要求。常用的电工工具有钢锯、锯条、压力钳、线钳、剥皮刀、电工刀、螺丝刀、电表、接地电阻测试仪等。-手锤、钢锹、铁镐、大锤、夯桶、线坠、卷尺、大绳、粉线袋、绞磨（或倒链紧线器等：用于打入接地体、挖沟、回填、夯实

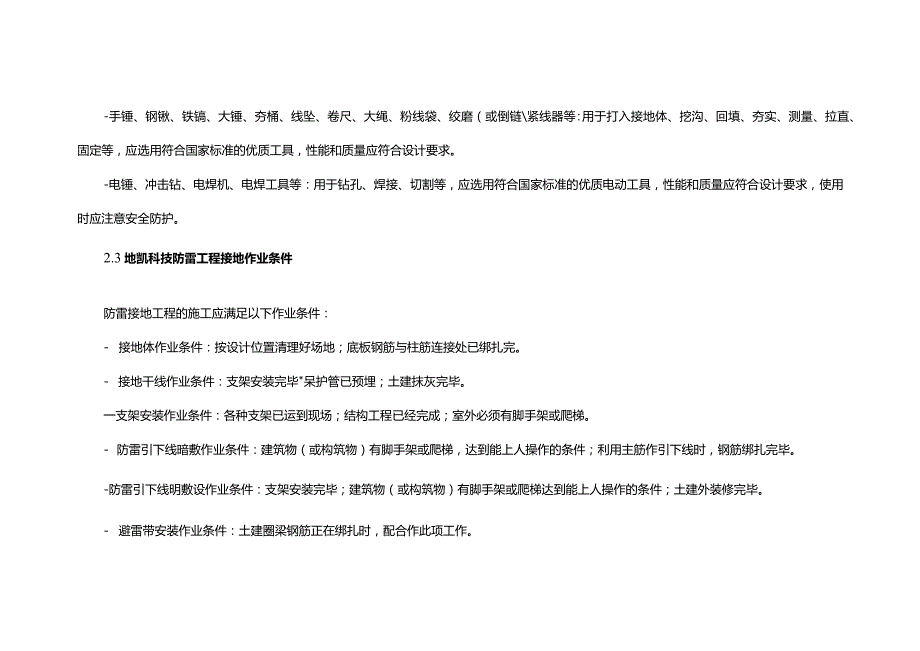

4、、测量、拉直、固定等，应选用符合国家标准的优质工具，性能和质量应符合设计要求。-电锤、冲击钻、电焊机、电焊工具等：用于钻孔、焊接、切割等，应选用符合国家标准的优质电动工具，性能和质量应符合设计要求，使用时应注意安全防护。2.3地凯科技防雷工程接地作业条件防雷接地工程的施工应满足以下作业条件：- 接地体作业条件：按设计位置清理好场地；底板钢筋与柱筋连接处已绑扎完。- 接地干线作业条件：支架安装完毕呆护管已预埋；土建抹灰完毕。一支架安装作业条件：各种支架已运到现场；结构工程已经完成；室外必须有脚手架或爬梯。- 防雷引下线暗敷作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件；利用主筋
5、作引下线时，钢筋绑扎完毕。-防雷引下线明敷设作业条件：支架安装完毕；建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件；土建外装修完毕。- 避雷带安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。- 避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。- 避雷针安装作业条件：接地体及引下线必须做完；需要脚手架处，脚手架搭设完毕；土建结构工程已完，并随结构施工做完预埋件。三、地凯科技防雷工程接地操作工艺3.1 工艺流程防雷接地工程的施工工艺流程如下：- 接地体安装：按设计位置打入接地体，用扁钢或圆钢与接地体焊接，形成接地网，与引下线连接，测量接地电阻，回填
6、夯实。- 接地干线安装：按设计位置敷设接地干线，用支架固定,用螺栓或焊接连接，设置断接卡子,刷油漆防腐。- 支架安装：按设计位置钻孔，埋设支架，用螺栓或焊接固定，刷油漆防腐。- 防雷引下线安装：按设计位置敷设引下线，用支架固定,用螺栓或焊接连接，与避雷带（网）连接，刷油漆防腐。- 防雷检测：对防雷装置的各部分进行全面的检测，包括接地电阻、接地电位、避雷针高度、避雷带（网）覆盖范围、引下线长度、连接质量等，确保符合设计要求和相关规范标准，记录检测数据，出具检测报告。四、质量控制4.1 材料验收- 材料进场前，应检查其出厂合格证、检验报告等证明文件，确认其规格、型号、数量、质量等符合设计要求和合同
7、约定。- 材料进场后，应进行抽样检验，检验项目包括外观、尺寸、镀层厚度、机械性能、电阻率等，检验结果应符合国家标准和设计要求，不合格的材料应退回或更换。- 材料应按类别、规格、批次分别堆放,防止混淆、损坏、锈蚀，应有明显的标识和记录，便于管理和使用。4.2 施工检验- 施工过程中，应按照设计图纸和施工规范进行操作，遵守安全规章制度，做好施工记录和日志，及时发现和解决问题，保证施工质量和进度。- 施工过程中，应进行自检、互检、专检，对重要的工序和部位，应进行隐蔽工程检验，填写检验记录，经验收合格后方可进行下一步施工。- 施工完成后，应进行综合检验，对防雷装置的各部分进行全面的检测，包括接地电阻、接地电位、避雷针高度、避雷带（网）覆盖范围、引下线长度、连接质量等，确保符合设计要求和相关规范标准，记录检测数据，出具检测报告。
