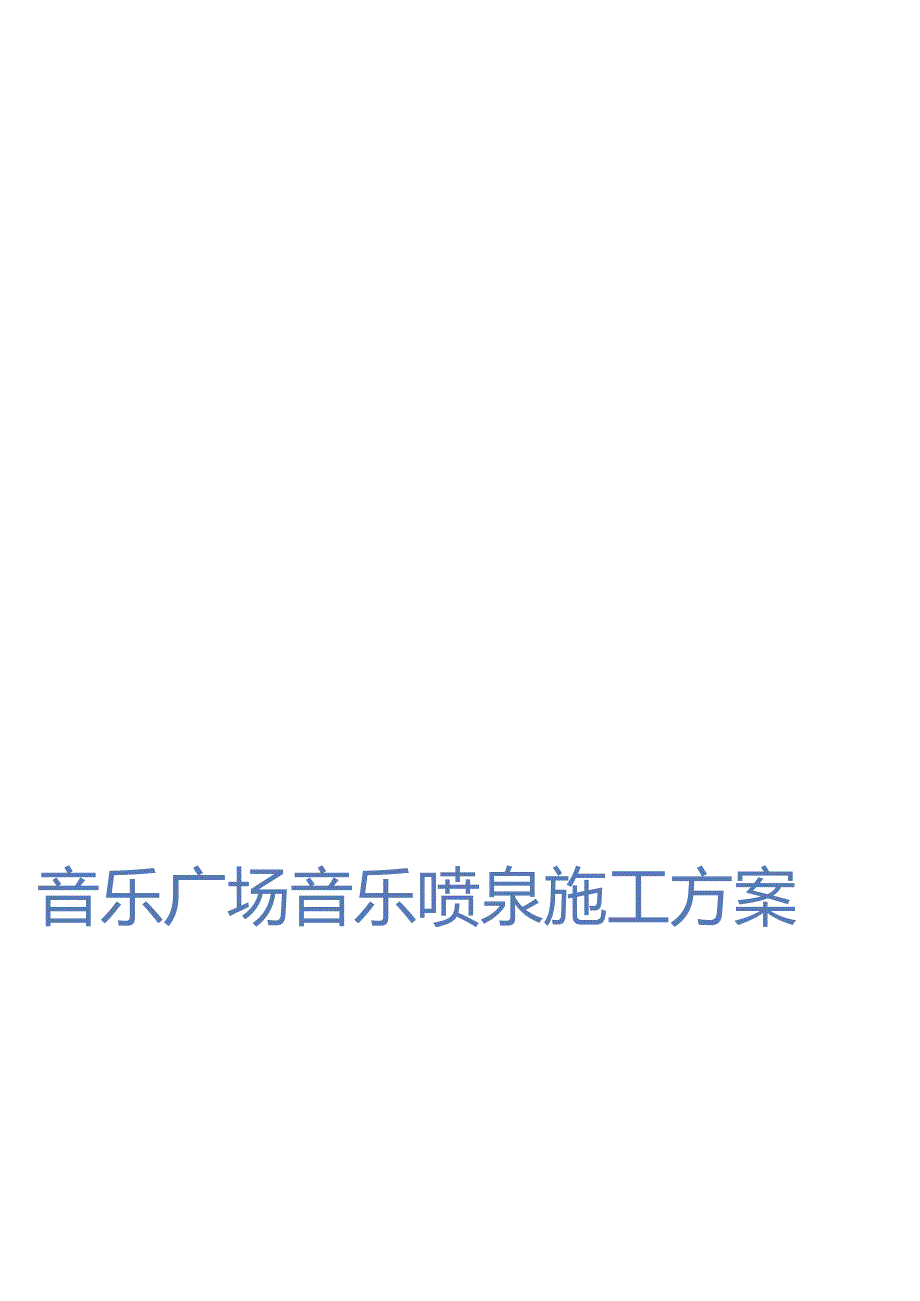

《音乐广场音乐喷泉施工方案.docx》由会员分享，可在线阅读，更多相关《音乐广场音乐喷泉施工方案.docx（19页珍藏版）》请在第壹文秘上搜索。

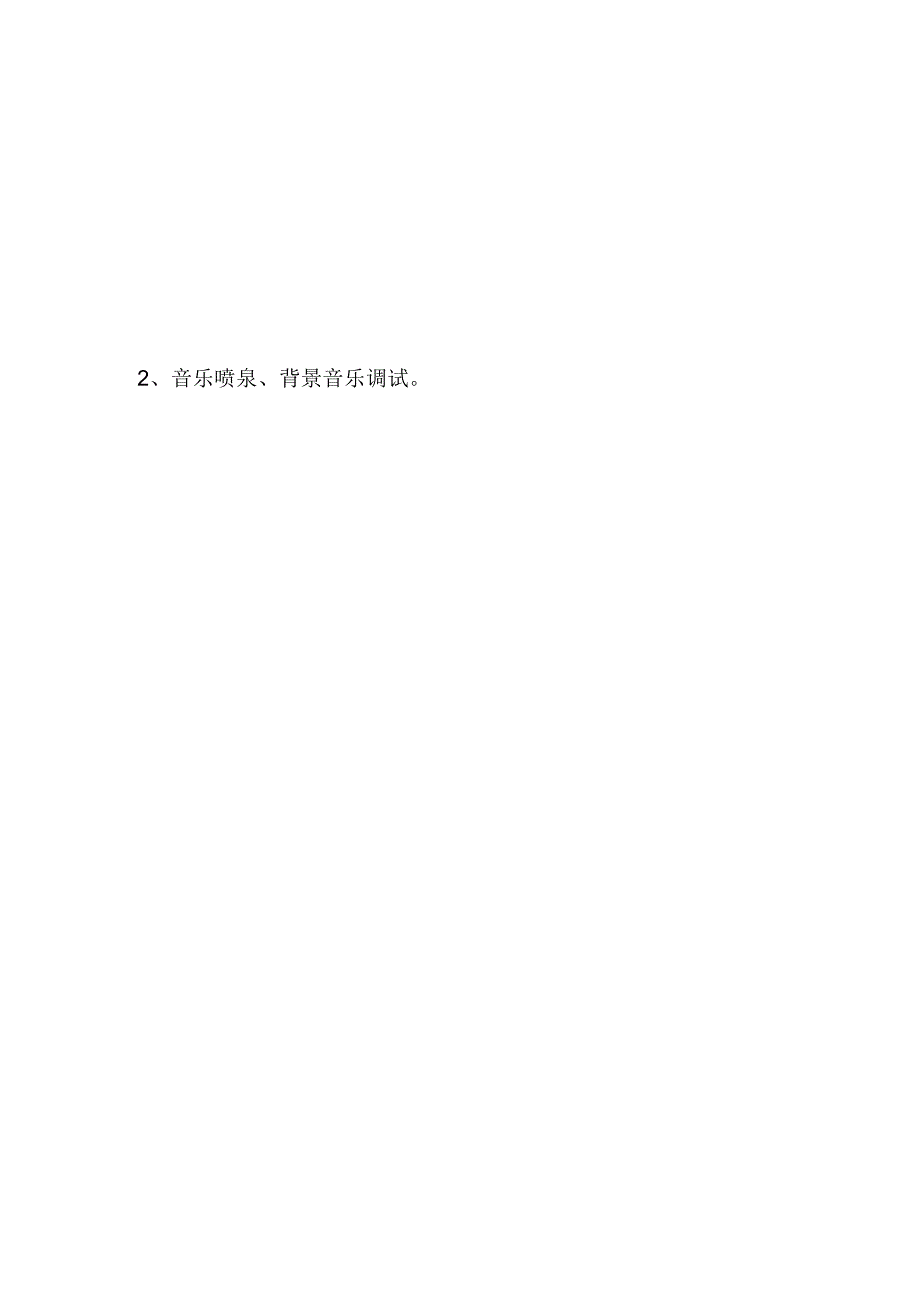

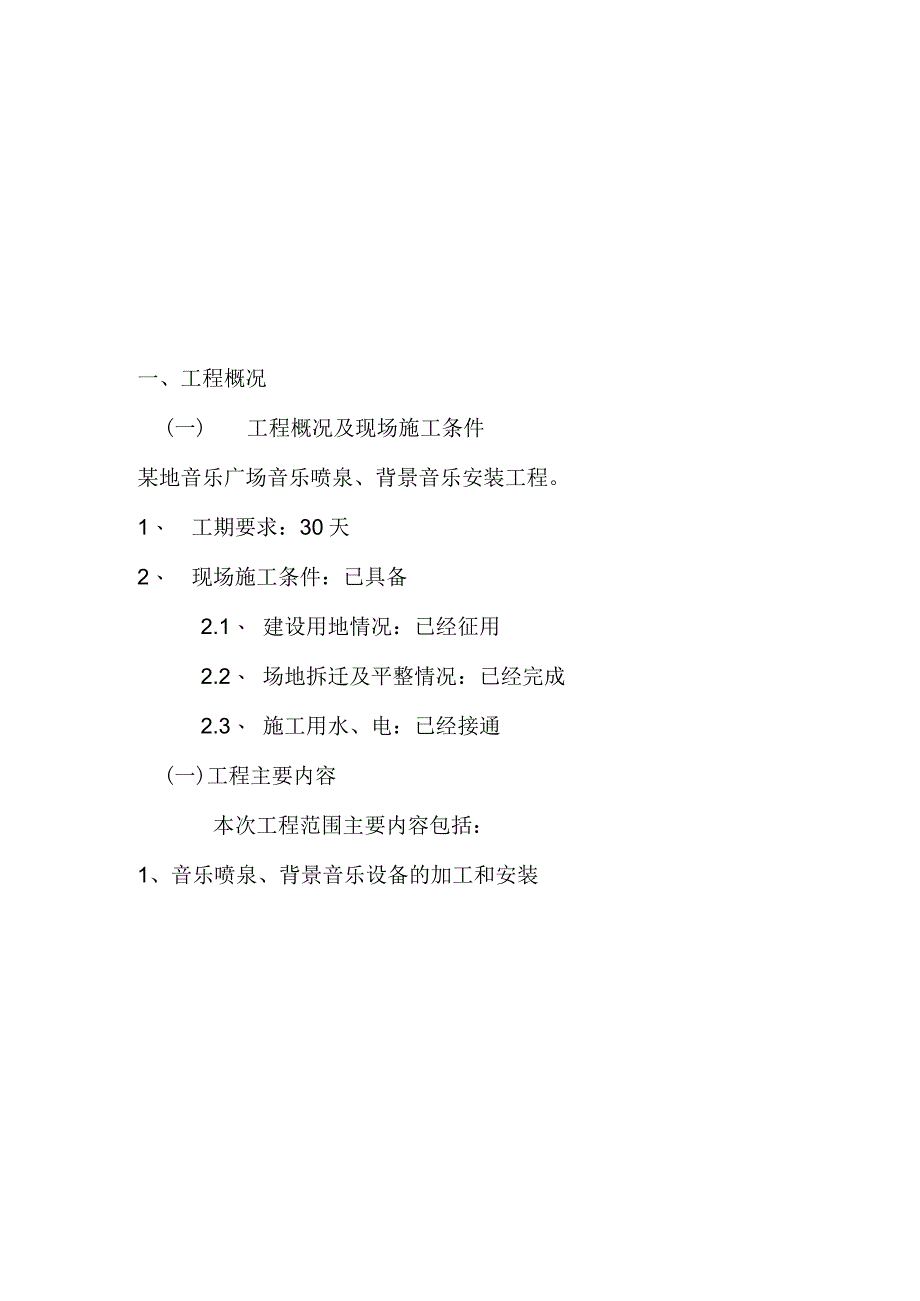

1、音乐广场音乐喷泉施工方案一、工程概况(一)工程概况及现场施工条件某地音乐广场音乐喷泉、背景音乐安装工程。1、 工期要求：30天2、 现场施工条件：已具备2.1、 建设用地情况：已经征用2.2、 场地拆迁及平整情况：已经完成2.3、 施工用水、电：已经接通(一)工程主要内容本次工程范围主要内容包括：1、音乐喷泉、背景音乐设备的加工和安装2、音乐喷泉、背景音乐调试。音乐喷泉、背景音乐工程的施工方案1 .喷泉设备的加工和安装1) 配电室土建结构完成后，达到配电柜安装条件2) 喷泉水池铺装施工完成后，达到喷泉安装条件3) 管路预埋已经完成，检查井完成后，达到穿线施工的条件4) 提供喷泉所必备的临时用水
2、、用电条件2 .施工准备1)广场内施工准备A、施工人员协同甲方、监理了解材料进场情况，并与甲方、监理共同确定材料的质量是否符合要求,收集并整理各种设备、材料的资料。B、熟悉施工图纸，发现图纸与其他有矛盾的及时提出，共同商讨，解决办法，然后根据施工图纸提出材料和设备计划。C、认真学习相关的施工规范和工艺标准，严格做到按规范和图纸施工。D、项目经理在开工前根据工程实际情况做好技术交底和安全交底，组织班组学习有关规范规程、质量标准，并做好安全教育。2)现场施工准备A、在施工现场合理安排作业工房及机具、材料的堆放位置。B、确定施工临时水源、电源。3 .施工步骤组织选料一一厂内制作一一现场施工安装（管道
3、安装、电气配线、电机安装、灯光安装、喷头安装、控制系统安装）调试交付。1）组织选料备料：精心选购甲方认可的、合格的优质材料,确保优质工程。2）厂内制作：熟悉施工图纸，精心制作，发现施工图纸上与实际不符之处及时提出，协调甲方共同商量解决。3）现场施工安装：设备材料进场通知甲方监理验收，但我方确保通过甲方一次性100%验收合格，然后按照图纸认真施工安装。4）设备调试：设备施工安装完毕，经甲方监理检验合格后,我方进行设备调试，在调试过程中如发现与设计效果不符之处及时调整，调至甲方认可合格为止，然后交付甲方使用。我公司在整个施工过程中做到全方位严格要求，一丝不苟，确保工程全优。4 .设备及管道施工方案
4、D按照已有的图纸与图集编制施工方案并进行交底，交底会后，所有参人员签字确认。3）管道制作安装：A、焊接前，除检查切口平整度外，对管壁厚度大于或等于3mm的管子，应对管端加工U型坡口。B、对口是管道焊接连接的重要操作环节，直接影响管道焊接质量及安装的平直度，管子对口应按规定留有对口间隙。C、管子对口后，应立即电焊使初步固定，并应检查对口的平直度，发现错偏差过大时，应打掉焊点重新对口。点焊时，每个接口至少点焊35处，每处点长度为管壁厚度的2-3倍，点焊逢的高度不超过管壁厚度的10%OD、焊接时，应将管子支撑牢固，不得使管子在悬空或受有外力情况下施焊，凡可转动的管子应转动焊接，尽量减少死口仰焊，应分
5、层施焊，并使每层焊缝厚度均匀，各层间焊缝搭接缝错开，焊缝焊接后应使其自然冷却，不得浇水骤冷，以免焊缝脆裂。E、焊缝质量外观检查，表面应平整，宽度、加强面高度应均匀一致，无明显肉眼可见的咬肉、未熔合、未焊透、夹渣、气孔、焊瘤、裂纹、熔合性飞溅等缺陷，即为外观检查合格，焊缝的无损检查按规范执行。5 .管道支架安装：1、设备安装：按照施工图纸确定水泵和喷头的位置，划线、定位。A、按照设计图纸和施工图集，在施工现场拼装、组对,地面要平整。B、火焊切割后，将焊接接口处用角磨机打磨光滑。C、安装的位置要正确，埋设要平整牢固。D、管架与管道接触要紧密，固定要牢固。E、滑动支架应灵活，滑托与滑槽两侧间应留有3
6、-5mm的间隙，并留有一定的偏移量，使管道在管架上滑动时不被卡住。F、支架上的管道中心线距墙宽度，要符合设计要求。G、固定在建筑物结构上的管架，不能影响和改变建筑物的结构。2、管道防腐A、管道外壁均按设计要求进行防腐。B、防腐时,环境温度必需满足防腐材料所需要的温度。C、待前道防腐层实干后，进行下道防腐工序。D、防腐作业时，防腐油漆涂抹要求表面无皱纹、瘤子等缺陷。防腐的管道在吊装和运输过程中要采取有效措施，防止将防腐层损坏。E、需要进行补口、补伤进行防腐时，补口处的泥土、油污、铁锈等清除干净，补口用材料应相同，补伤时对于操作面积大于IOomm*10Omm面积以上时，补伤时应该按防腐层结构进行加
7、强防腐，小于100mm*100mm时涂刷三遍沥青漆防腐。6 .设备安装调试1、现场设备安装：1）管道安装前应清扫管膛、主管要水平、立管要垂直并固定主管线，管路刷防锈漆前应先除去腐锈和焊渣,水泵安装应牢固稳定。2）灯光安装：灯具定位，制作安装灯卡子，固定灯具。3）电缆的敷设及防水连接:泵和灯的电缆按规定走线，以减少水下接头为原则，电缆线连接（热缩管防水），电缆集中穿入电缆管，电缆近喇叭口胶封，泵和灯线按图编号，电缆穿管可沿电缆沟铺设到控制室，经电缆桥架入配电柜。A、水泵、阀门及照明灯具在安装前必须先测试其性能，保证水泵的完好绝缘，电阻用摇表测量，其阻值应大于50兆欧。B、照明灯具的导线必须采用防
8、水电缆，接头处要按规定工艺操作做好防水，连接必须牢靠。C、用兆欧表测试每路绝缘电阻，应在5兆欧以上。D、检查水泵及灯具的接地线是否连接。4）配电控制设备安装:控制及配电设备在控制室按图就位，按线缆编号将负载设备接入配电设备的相应端子。5）全部喷泉、背景音乐电气设备（包括:水泵、灯具、电控柜、计算机、控制器、变频器、变压器、水幕发生器、激光投影仪等金属外壳）都要有等电位接地,等电位接地应符合国家标准（建设1998）1号等电位连接安装）A、 总等电位连接应在进线电控柜中设有总等电位联结端子板，将下列导电部分互相连通。一一进线电控柜的PE（PEN）母排控制室的接地极B、 喷泉池内设局部等电位联结板将
9、下列导电部分互相连通。一一水泵及照明灯具的金属壳一一给水、排水及溢水的金属管路一一建筑物的主钢筋及金属结构，包括水池篦子的金属支架。C、全部喷泉、背景音乐电气设备（包括：电控柜、计算机、控制器、变频器、变压器、水幕发生器、激光投影仪等金属外壳）都要有辅助等电位连接。D、总等电位连接板（地排）及局部等电位端子板采用铜板做成。总等电位连接线不小于0.5X进线，进线PE截面。辅助等电位连接线截面不小于4.0平方毫米铜导线或采用直径为8mm圆钢或20*4mm扁钢。E、等电位联结线内各联结导体间的连接可采用焊接或螺栓连接。扁钢的搭接长度应不小于其宽度的2倍，并采用三面施焊，圆钢的搭接长度应不小于其宽度的
10、6倍,并采用两面施焊。F、 等电位联结线应有黄绿相间的色标，在等电位联结端子板应刷黄色底漆，并标以黑色记号。G、 对于暗敷的等电位联结线及其联结处，施工人员应做隐蔽记录及检测报告。H、 等电位联结安装完毕后应进行导通性测试。测试电压为直交流254V电源，测试电流大于0.2A,等电位联结端子板至整个等电位联结范围内的金属末端间的电阻不大于05欧姆。2、设备调试D喷泉、背景音乐设备，管道系统、水下彩灯、水泵、喷头、水下减速机、激光投影仪等设备全部安装完毕,控制线路引进入控制室，与配电柜各路按图已接好。用电设备在安装前要进行绝缘电阻的测试，并做好记录。A、 水泵、水下减速机在安装之前要进行通电测试，
11、但时间不大3秒，电机转动后方可进行安装。B、 水下彩灯组装时要做好密封，以防进水造成漏电。水下彩灯按设计图组装好一组后，要用万用表进行测试有无短路现象，如果没有，再进行通电，电灯全部亮，没有漏电短路现象方可组装接线。2）喷泉、背景音乐水型的调试A、喷泉水型的调试，首先检查配电柜的电压表，低压动力线路如果符合设备使用电压后方可通电试灯，注意水位超过水泵吸水口上表面20-30cm后方可进行初步调试工作。B、在调试之前要对每一台水泵进行反正转向的调整，出水量少是反转，出水量多是正转，调整好水泵转向后再进行每一个喷泉花型的调试。3）控制设备调试：手动逐台设备送电，均运转正常后，控制设备工作，调整控制程
12、序及水型造型效果。4）灯光角度调试：接通灯光设备的电源，调整光源的角度，使水型的照明效果最好。安全施工的保证体系遵守工程建设安全生产有关规定，严格按照安全标准组织施工，并随时接受行业安全检查人员依法实施的监督检查，采取必要的防护措施，消除事故隐患。安全防护在动力设备、输电线路、地下管密封间、易燃易爆地段施工及临接交通要道附近施工时，在施工开始前向工程师提出安全防护措施，此措施应符合有关规定，经工程师认可后实施。事故处理发生重大伤亡及其他安全事故，我公司将按有关规定立即上报有关部门并通知工程师，同时按政府有关部门要求处理。施工安全保证措施I、 安全工作方针以防为主、防管结合，专管场地与群管场地相
13、结合、传统管理与系统管理相结合，加强预控预测，做到施工文明，无重大事故。J、 管理目标消灭重大伤亡事故，杜绝重大交通、机械、设备火灾事故，减少重伤事故的发生，杜绝触电等伤害事故。K、 安全生产措施11.1 格执行国家有关的安全法规、项目的各项安全管理制度及奖罚制度。该工作由质量、安全负责人及安全员监督执行。11.2 工队伍进入施工现场后，必须由安全负责人对其进行安全教育，并进行考试或考核，合格后方可上L-Ll冈。11.3 全交底：施工员必须对施工班组施工的不同时期、不同内容进行切实可行的安全交底，参加交底的每个人都必须签字，安全交底一式三份，施工班组、施工员、质安组各存一份。1) 认真贯彻“五
14、同时”，在计划、布置、检查、总结、评比生产任务的同时，计划、布置、检查、总结、评比安全工作。A、每月安排施工计划的同时，针对施工计划安排安全工作计划，制定安全方针、目标、措施以及安全控制重点，并落实具体人员对口。B、每周在调度会上调度施工任务的同时，总结上周的安全工作情况，并布置本周的安全工作计划。C、每月召开总结生产任务的同时，总结上月的安全工作并布置落实本月的安全工作措施。根据工程进展情况和时令季节情况，组织进行施工阶段性安全大检查及季节性安全大检查，对不安全情况限期整改，落实到部门和具体人员。2）对重要施工项目推行安全岗哨责任制，关心施工动态,加强安全巡回检查，服务到现场，深入施工第一线
15、，履行职责，开展安全宣传教育，对违规违制人员采取一查、二帮、三劝、四罚的办法。3）严字当头，对事故苗子实行三个百分百的实施规定，百分百的登记、百分百的上报、百分百加以消除，形成人人遵守规章制度的风气，开创良好的安全施工环境。4）严格执行事故“三不放过”的原则，即事故原因不清不放过，群众和责任人都没有受到教育不放过，没有防范措施不放过，对事故及时上报，组织调查分析处理，避免事故的重复发生。质量保证体系工程质量达到协议书约定的质量标准，质量标准的评定以国家或行业的质量评定标准为依据，由工程质量检测机构鉴定。严格按照专用条款约定及甲方认定的材料清单进行采购及按图纸要求进行施工，并出具产品合格证明，对材料、设备质量负责。在使用采购的材料设备前，按工程师的要求进行检验和试验，不合格的不得使用。主要部位的质量保证措施1、 质量管理工程项目在我公司立项，其质量管理工作将纳入我公司质量体系的轨道，对于此项目，我公司承诺质量达到省级优良标准，其质量保证的实施原则如下：A、 质量管理应贯穿于整个项目实施的全过程，必须从项目立项之日开始就重视项目的质量管理工作。B、 对质量的承诺要落实到参加项目的每一个成员，参加项目的每一个成员都应该接受质量方面的培训，具有正
