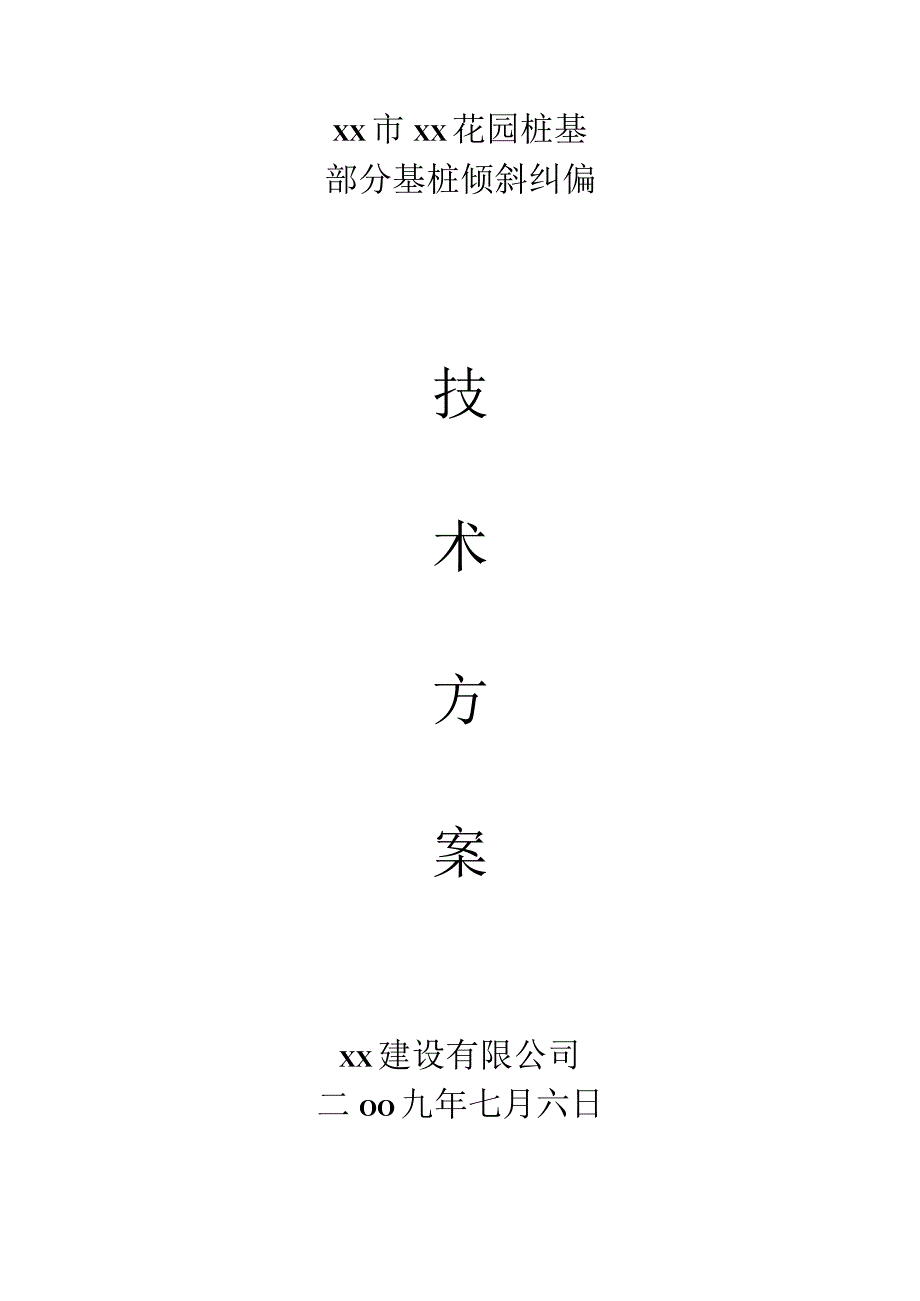

预应力管桩基础倾斜纠偏技术方案.docx_第1页
第1页 / 共8页

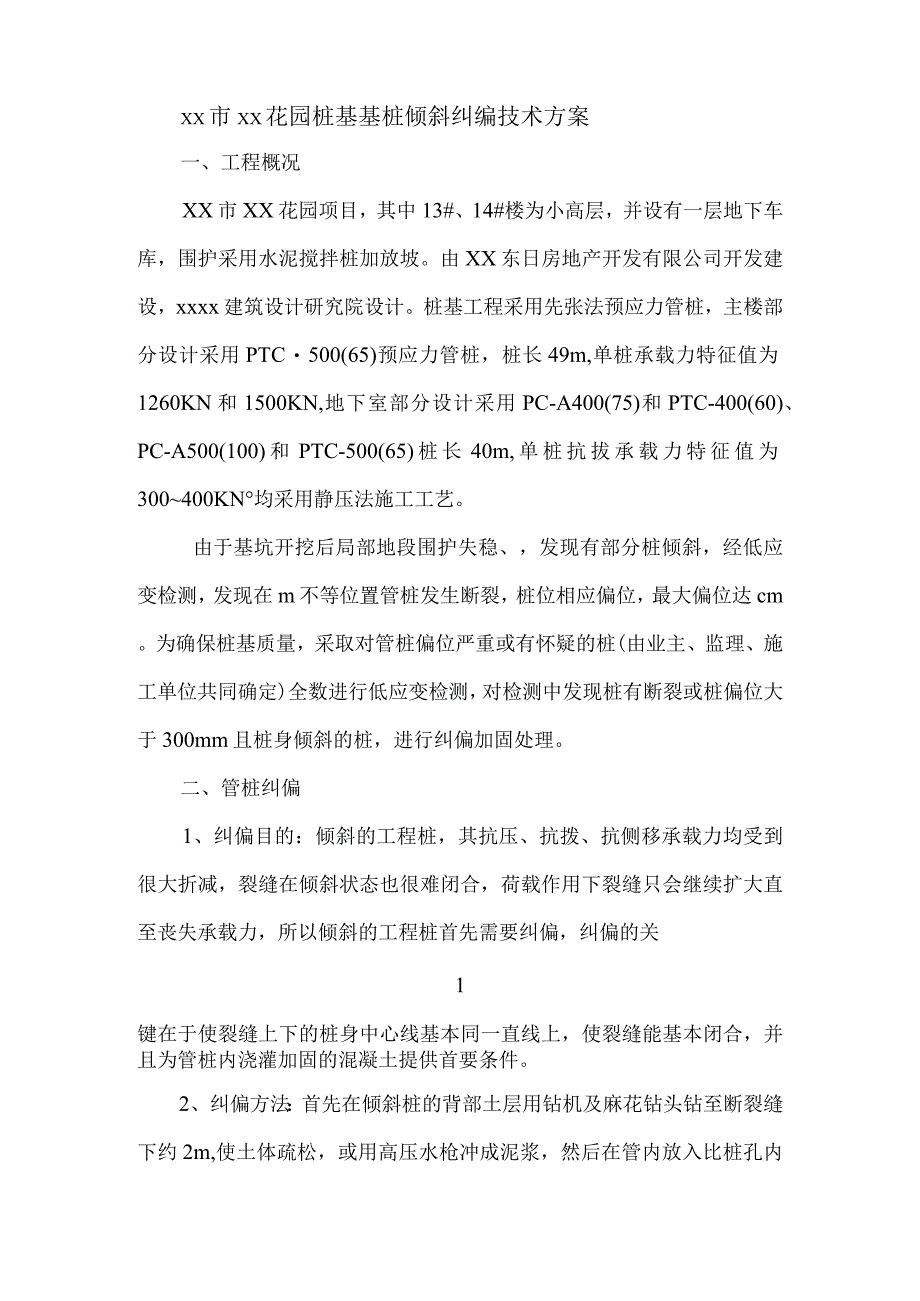

预应力管桩基础倾斜纠偏技术方案.docx_第2页
第2页 / 共8页
预应力管桩基础倾斜纠偏技术方案.docx_第3页
第3页 / 共8页
预应力管桩基础倾斜纠偏技术方案.docx_第4页
第4页 / 共8页
预应力管桩基础倾斜纠偏技术方案.docx_第5页
第5页 / 共8页
预应力管桩基础倾斜纠偏技术方案.docx_第6页
第6页 / 共8页
预应力管桩基础倾斜纠偏技术方案.docx_第7页
第7页 / 共8页
预应力管桩基础倾斜纠偏技术方案.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《预应力管桩基础倾斜纠偏技术方案.docx》由会员分享,可在线阅读,更多相关《预应力管桩基础倾斜纠偏技术方案.docx(8页珍藏版)》请在第壹文秘上搜索。

1、XX市XX花园桩基部分基桩倾斜纠偏技术方案XX建设有限公司二OO九年七月六日XX市XX花园桩基基桩倾斜纠编技术方案一、工程概况XX市XX花园项目,其中13#、14#楼为小高层,并设有一层地下车库,围护采用水泥搅拌桩加放坡。由XX东日房地产开发有限公司开发建设,xxxx建筑设计研究院设计。桩基工程采用先张法预应力管桩,主楼部分设计采用PTC500(65)预应力管桩,桩长49m,单桩承载力特征值为1260KN和1500KN,地下室部分设计采用PC-A400(75)和PTC-400(60)、PC-A500(100)和PTC-500(65)桩长40m,单桩抗拔承载力特征值为300400KN均采用静压法

2、施工工艺。由于基坑开挖后局部地段围护失稳、,发现有部分桩倾斜,经低应变检测,发现在m不等位置管桩发生断裂,桩位相应偏位,最大偏位达cm。为确保桩基质量,采取对管桩偏位严重或有怀疑的桩(由业主、监理、施工单位共同确定)全数进行低应变检测,对检测中发现桩有断裂或桩偏位大于300mm且桩身倾斜的桩,进行纠偏加固处理。二、管桩纠偏1、纠偏目的:倾斜的工程桩,其抗压、抗拨、抗侧移承载力均受到很大折减,裂缝在倾斜状态也很难闭合,荷载作用下裂缝只会继续扩大直至丧失承载力,所以倾斜的工程桩首先需要纠偏,纠偏的关1键在于使裂缝上下的桩身中心线基本同一直线上,使裂缝能基本闭合,并且为管桩内浇灌加固的混凝土提供首要

3、条件。2、纠偏方法:首先在倾斜桩的背部土层用钻机及麻花钻头钻至断裂缝下约2m,使土体疏松,或用高压水枪冲成泥浆,然后在管内放入比桩孔内径稍小的钢管(头部做成锥型)至断桩(根据低应变报告)下约0.51.0m,再用钢丝绳和葫芦牵拉(在桩倾斜的反方向设牵拉固定物)纠直。部分桩偏差较大时,钢管不能伸入断裂处理一定深度,采取边拉边伸入,尽可能避免桩突然断裂及错位。等桩基本纠直后。保持牵引力一段时间,待土体基本恢复后桩侧脱空处回填黄砂或碎石料。纠偏方法详见下图:3、纠偏工艺流程如下图:水平检测4、纠偏标准:纠偏后工程桩偏位值在100150mm左右即可。三、管桩加固1、管桩加固目的对倾斜的桩经纠偏到位后,裂

4、缝上下的混凝土往往达不到完全闭合,故采用在桩孔内沉放钢筋笼,并浇灌微膨胀混凝土至裂缝下2m,使管桩和加固的碎芯柱可通过内摩擦力达到共同作用。2、管桩加固施工先将断桩孔内的淤泥或塘渣挖干,然后清洗管内中泥浆杂物,桩孔内采用塔吊就位钢筋笼(笼底焊接8厚的钢板防漏),钢筋笼主筋按2002浙C22先张法预应力混凝土管桩图集第36页要求配6中20,箍筋8200,钢筋笼沉入管内后,从管内分层灌入C40(抗拔桩为C35)微膨胀混凝土,用加长的插入式振捣器振捣密实。四、加固后的检测经纠偏加固后应全数用低应变进行检测,或由有关单位确认其它检测方法。设计意见:监理意见:业主意见:施工单位:2009年7月6日施工技术方案报审表工程名称:合同编号:承建单位:文件编号:致现报上工程的技术、工艺方案,方案详细说明和图表见附件,请予以审查和批准。承建单位:年月日监理工程师审查意见:审查意见:口同意修改后再报(见附言)不同意监理工程师:年月日总监理工程师审定的意见:审查意见:口同意口修改后再报(见附言)口不同意总监理工程师:年月日注:特殊技术、工艺方案经总监理工程师批准,一般由监理工程师审批。由承建单位呈报三份,审批后监理工程师、总监理工程师各一份,返承建单位一份
