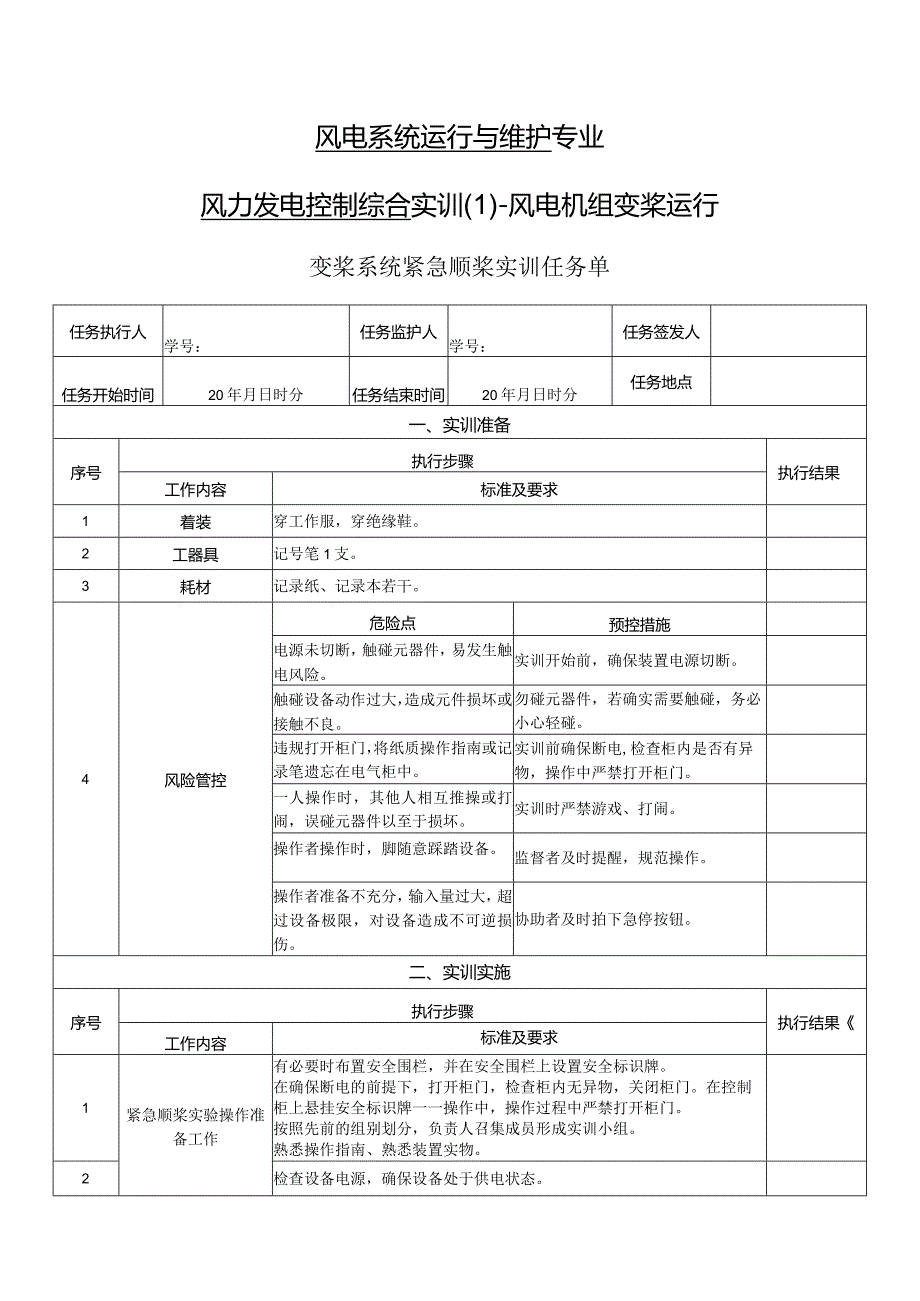

1、风电系统运行与维护专业风力发电控制综合实训(1)-风电机组变桨运行变桨系统紧急顺桨实训任务单任务执行人学号：任务监护人学号：任务签发人任务开始时间20年月日时分任务结束时间20年月日时分任务地点一、实训准备序号执行步骤执行结果工作内容标准及要求1着装穿工作服，穿绝缘鞋。2工器具记号笔1支。3耗材记录纸、记录本若干。4风险管控危险点预控措施电源未切断，触碰元器件，易发生触电风险。实训开始前，确保装置电源切断。触碰设备动作过大，造成元件损坏或接触不良。勿碰元器件，若确实需要触碰，务必小心轻碰。违规打开柜门，将纸质操作指南或记录笔遗忘在电气柜中。实训前确保断电,检查柜内是否有异物，操作中严禁打开柜门
2、。一人操作时，其他人相互推操或打闹，误碰元器件以至于损坏。实训时严禁游戏、打闹。操作者操作时，脚随意踩踏设备。监督者及时提醒，规范操作。操作者准备不充分，输入量过大，超过设备极限，对设备造成不可逆损伤。协助者及时拍下急停按钮。二、实训实施序号执行步骤执行结果工作内容标准及要求1紧急顺桨实验操作准备工作有必要时布置安全围栏，并在安全围栏上设置安全标识牌。在确保断电的前提下，打开柜门，检查柜内无异物，关闭柜门。在控制柜上悬挂安全标识牌一一操作中，操作过程中严禁打开柜门。按照先前的组别划分，负责人召集成员形成实训小组。熟悉操作指南、熟悉装置实物。2检查设备电源，确保设备处于供电状态。3将电器柜侧面S

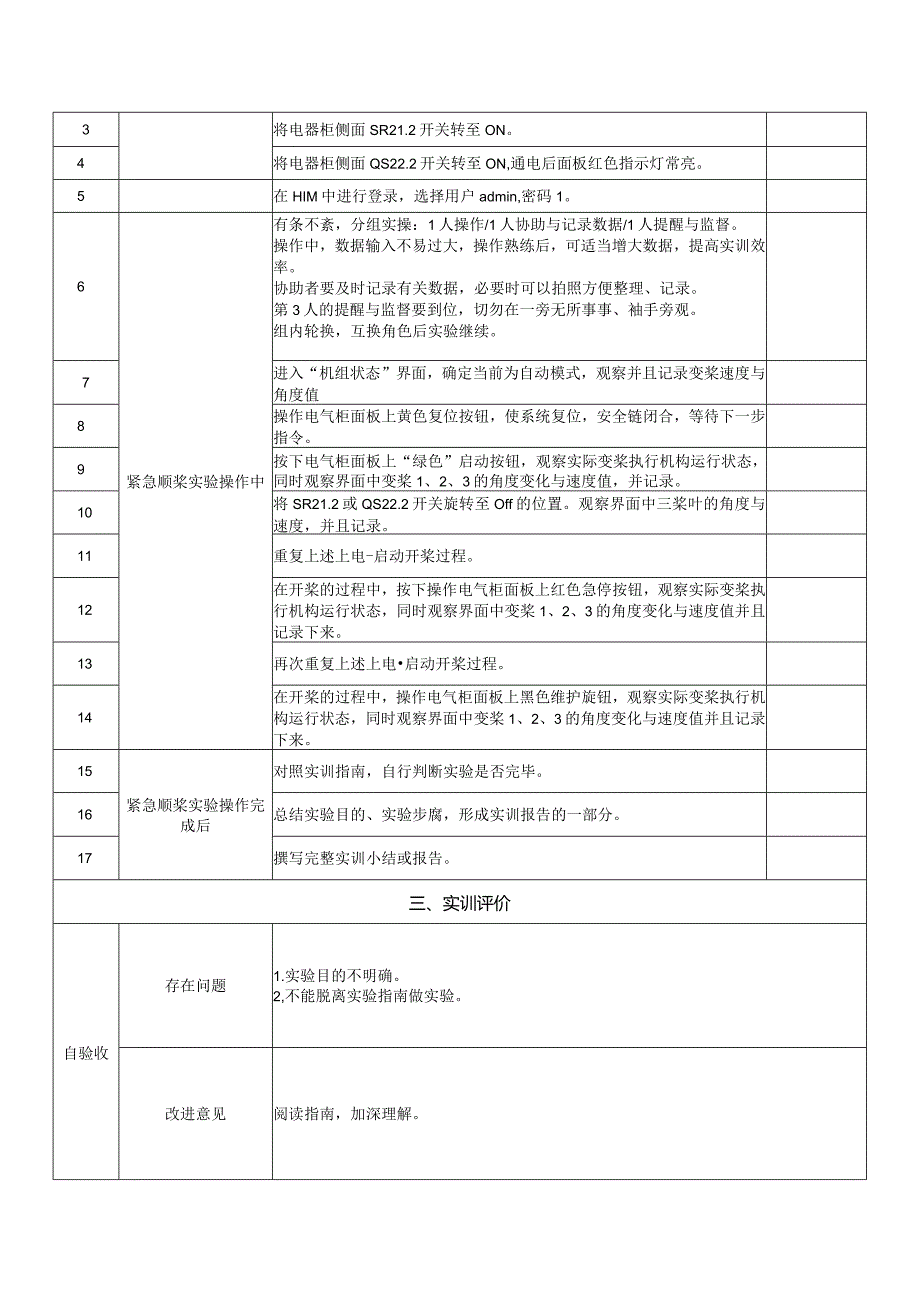

3、R21.2开关转至ON。4将电器柜侧面QS22.2开关转至ON,通电后面板红色指示灯常亮。5在HIM中进行登录，选择用户admin,密码1。6紧急顺桨实验操作中有条不紊，分组实操：1人操作/1人协助与记录数据/1人提醒与监督。操作中，数据输入不易过大，操作熟练后，可适当增大数据，提高实训效率。协助者要及时记录有关数据，必要时可以拍照方便整理、记录。第3人的提醒与监督要到位，切勿在一旁无所事事、袖手旁观。组内轮换，互换角色后实验继续。7进入“机组状态”界面，确定当前为自动模式，观察并且记录变桨速度与角度值8操作电气柜面板上黄色复位按钮，使系统复位，安全链闭合，等待下一步指令。9按下电气柜面板上“
4、绿色”启动按钮，观察实际变桨执行机构运行状态，同时观察界面中变桨1、2、3的角度变化与速度值，并记录。10将SR21.2或QS22.2开关旋转至Off的位置。观察界面中三桨叶的角度与速度，并且记录。11重复上述上电-启动开桨过程。12在开桨的过程中，按下操作电气柜面板上红色急停按钮，观察实际变桨执行机构运行状态，同时观察界面中变桨1、2、3的角度变化与速度值并且记录下来。13再次重复上述上电启动开桨过程。14在开桨的过程中，操作电气柜面板上黑色维护旋钮，观察实际变桨执行机构运行状态，同时观察界面中变桨1、2、3的角度变化与速度值并且记录下来。15紧急顺桨实验操作完成后对照实训指南，自行判断实验是否完毕。16总结实验目的、实验步腐，形成实训报告的一部分。17撰写完整实训小结或报告。三、实训评价自验收存在问题1.实验目的不明确。2,不能脱离实验指南做实验。改进意见阅读指南，加深理解。任务评价任务完成完整度评分存在问题90实验是否完成，不能确认。任务完成规范度评分存在问题90不够熟练，每一步操作都要参考实验指南。总体评分90指导教师签字
