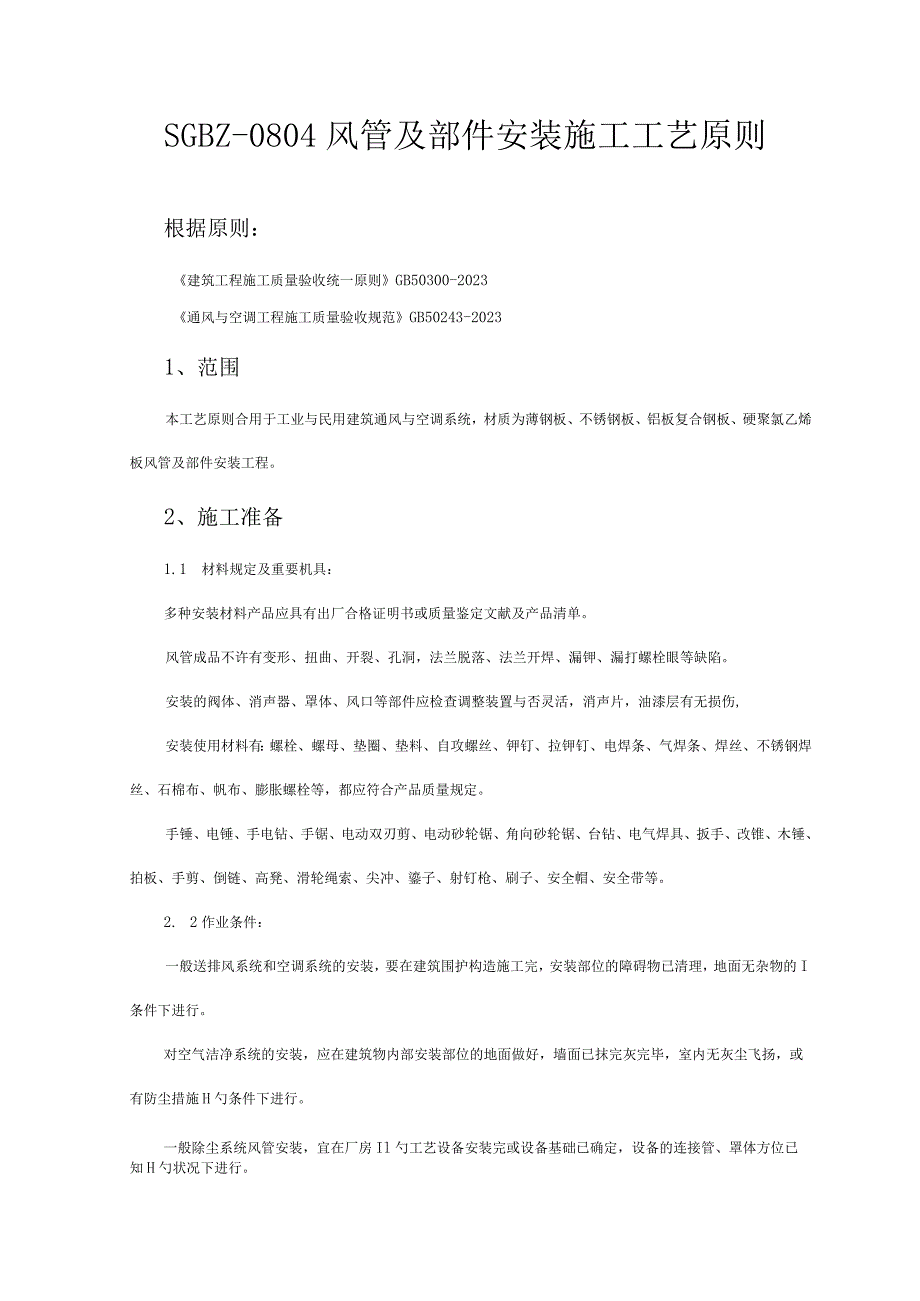

1、SGBZ-0804风管及部件安装施工工艺原则根据原则：建筑工程施工质量验收统一原则GB50300-2023通风与空调工程施工质量验收规范GB50243-20231、范围本工艺原则合用于工业与民用建筑通风与空调系统，材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。2、施工准备1.1 材料规定及重要机具：多种安装材料产品应具有出厂合格证明书或质量鉴定文献及产品清单。风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落、法兰开焊、漏钾、漏打螺栓眼等缺陷。安装的阀体、消声器、罩体、风口等部件应检查调整装置与否灵活，消声片，油漆层有无损伤,安装使用材料有：螺栓、螺母、垫圈、垫料、自攻螺丝
2、、钾钉、拉钾钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量规定。手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、鎏子、射钉枪、刷子、安全帽、安全带等。2. 2作业条件：一般送排风系统和空调系统的安装，要在建筑围护构造施工完，安装部位的障碍物已清理，地面无杂物的I条件下进行。对空气洁净系统的安装，应在建筑物内部安装部位的地面做好，墙面已抹完灰完毕，室内无灰尘飞扬，或有防尘措施H勺条件下进行。一般除尘系统风管安装，宜在厂房Il勺工艺设备安装完或设备基础已确定，设备的连接管、罩体

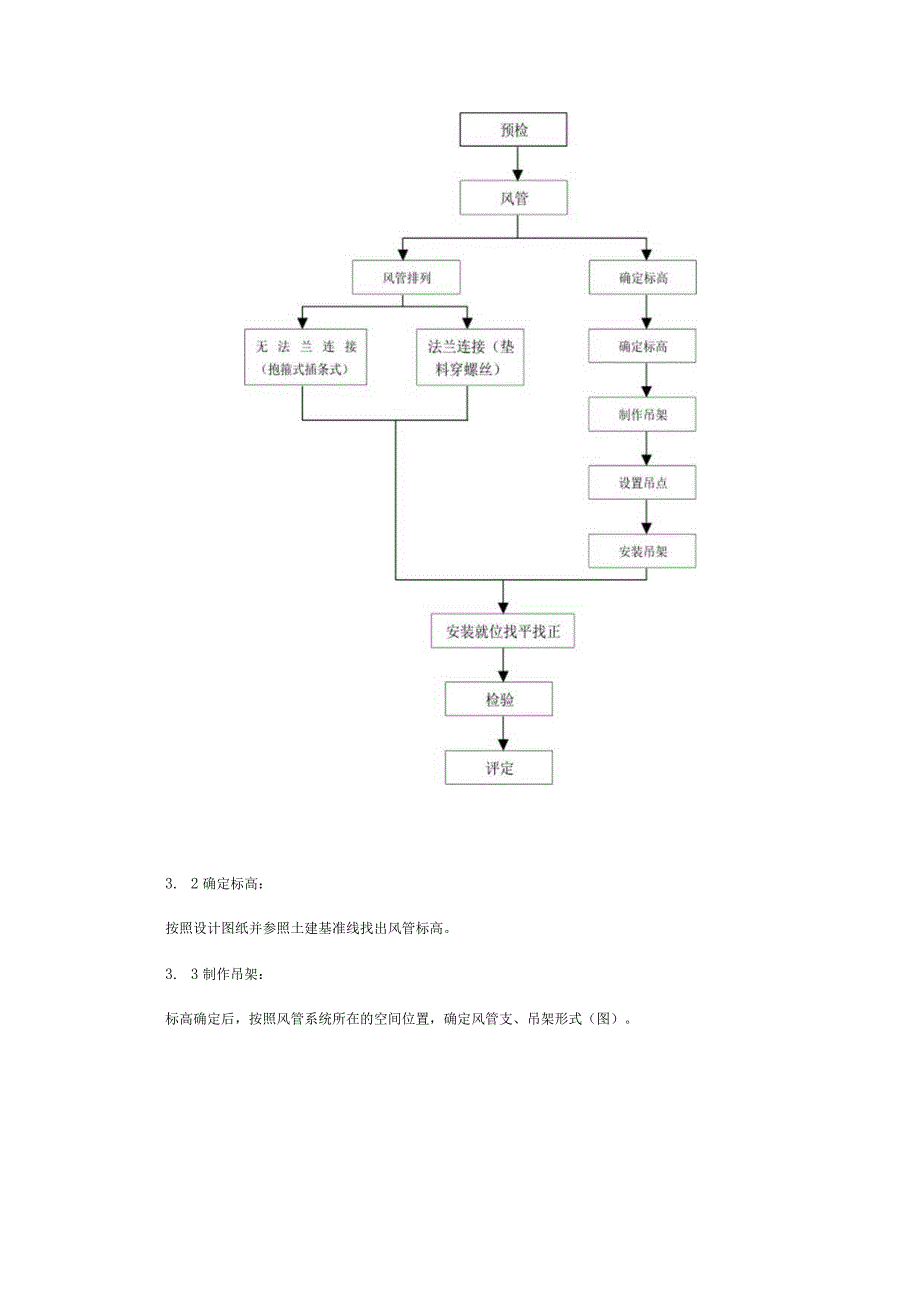

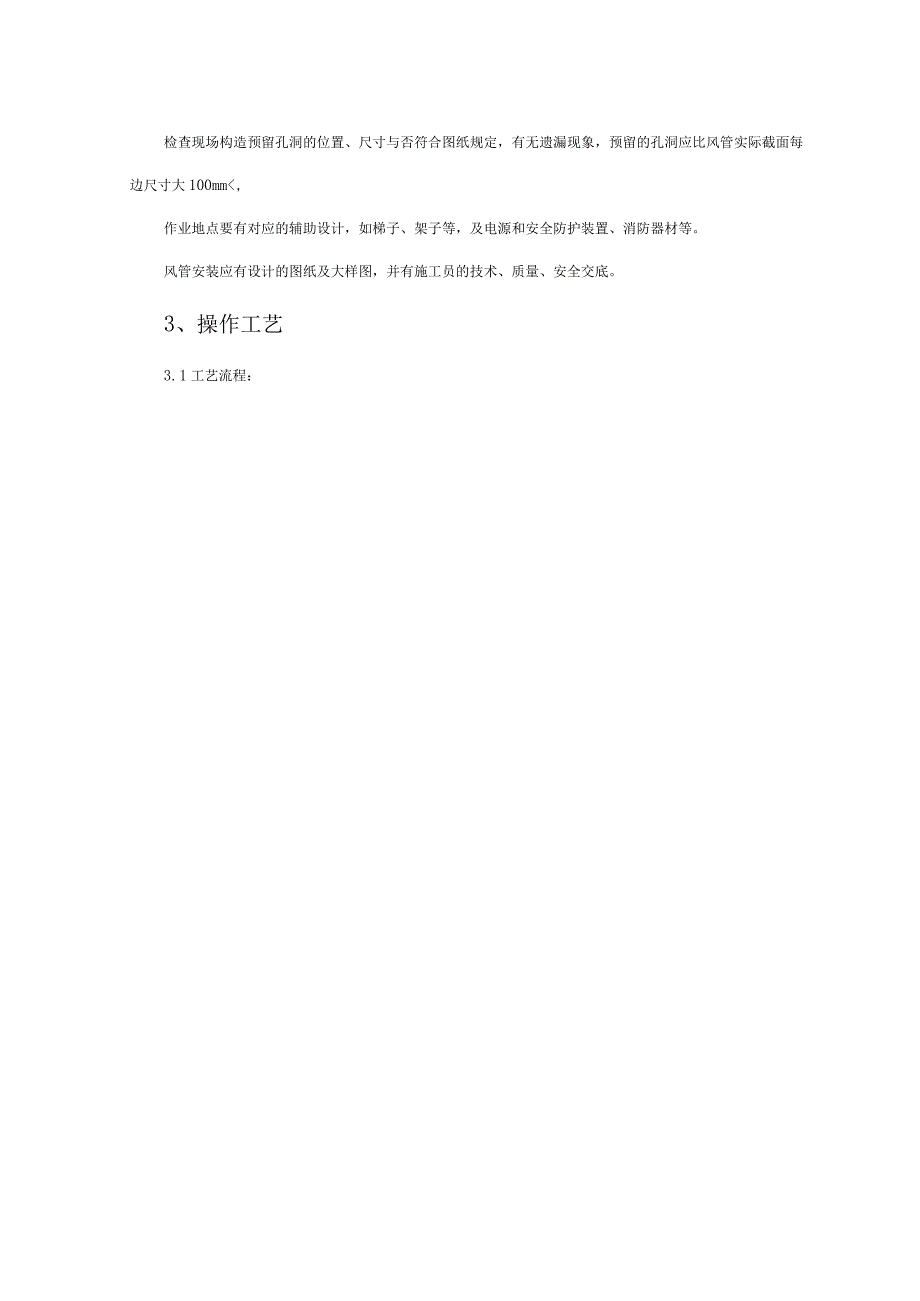

3、方位已知H勺状况下进行。检查现场构造预留孔洞的位置、尺寸与否符合图纸规定，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大100mm100Omm不不小于2m不不小于2m2付支、吊架的预埋件或膨胀螺栓埋入部分不得油漆，并应除去油污。支、吊架不得安装在风口、阀门，检查孔等处，以免阻碍操作。吊架不得直接吊在法兰上。保温风管的支、吊装置宜放在保温层外部，但不得损坏保温层。保温风管不能直接与支、吊托架接触，应垫上结实时隔热材料，其厚度与保温层相似，防止产生“冷桥”。3. 6风管排列法兰连接：为保证法兰接口日勺严密性，法兰之间应有垫料。在无特殊规定状况下，法兰垫料按表选用。法兰垫料选用表应用系统输送介质
4、垫7耳材质及厚度(mm)一般空调系统及送排风系统温度低于70C的洁净空气或含温气体8501密封胶带软橡胶板闭孔海绵橡胶板32.5-345高温系统温度高于70的空气或烟气石棉绳耐热胶板83化工系统具有腐蚀性介质的气体耐酸橡胶板软聚氯乙烯板2.532.53洁净系统有净化等级规定时洁净空气橡胶板闭孔海绵橡胶板55塑料风道含腐蚀性气体软聚氯乙烯板36垫法兰热料应注意的问题：理解多种垫料的使用范围，防止用错垫料。擦试掉法兰表面的异物和积水。法兰垫料不能挤入或凸入管内，否则会增大流动阻力，增长管内积尘。空气洁净系统严禁使用石棉绳等易产生粉尘的材料。法兰垫料应尽量减少接头，接头应采用梯形或梯形连接，见图。并
5、涂胶粘牢。法兰均匀压紧后的垫料宽度，应与风管内壁取平。法兰连接后严禁往法兰缝隙填塞垫料。垫料8501密封胶带使用措施:将风管法兰表面的I异物和积水清理掉。从法兰一角开始粘贴胶带，胶带端头应略长于法兰（图）。沿法兰均匀平整地粘贴，并在粘贴过程中用手将其按实，不得脱落，接口处要严密，各部位均不得凸入风管内（图）。沿法兰粘贴一周后与起端交叉搭接，剪去多出部分（图）。剥去隔离纸。法兰连接时，按设计规定规定垫料，把两个法兰先对正，穿上几条螺栓并戴上螺母，临时不要上紧。然后用尖冲塞进穿不上螺栓日勺螺孔中，把两个螺孔撬正，直到所有螺栓都穿上后，再把螺栓拧紧。为了防止螺栓滑扣，紧螺栓时应按十字交叉逐渐均匀地拧
6、紧。连接好口勺风管，应以两端法兰为准，拉线检查风管连接与否平直。法兰连接应注意的问题：法兰如有破损（开焊、变形等）应及时更换，修理。连接法兰的螺母应在同i侧。不锈钢风管法兰连接的螺栓，宜用同材质的不锈钢制成，如用一般碳素钢，应按设计规定喷涂涂料。铝板风管法兰连接应采用镀锌螺栓，并在法兰两侧垫镀锌垫圈。3. 7风管排列无法兰连接：抱箍式连接：重要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧制出鼓筋，并使其一端缩为小口。安装时按气流方向把水口插入大口，外面用钢制抱箍将两个管端的鼓箍抱紧连接，最终用螺栓穿在耳环中固定拧紧（图）。插接式连接：重要用于矩形或圆形风管连接。先制作连接管，然后插入两侧
7、风管，再用自攻螺丝或拉钾钉将其紧密固定（图）。插条式连接：重要用于矩形风管连接。将不一样形式的插条插入风管两端，然后压实。其形状和接管措施见图。立式插条平S形插条图软管式连接：重要用于风管与部件（如散流器，静压箱侧送风口等）的相连。安装时，软管两端套在连接的管外，然后用特制软卡把软管箍紧。3.8风管安装：根据施工现场状况，可以在地面连成一定的长度，然后采用吊装的措施就位;也可以把风管一节一节地放在支架上逐节连接。一般安装次序是先干管后支管。详细安装措施参照表3.8.1和表3.8.2o水平管安装方式表3.8.1建筑物（单层）厂房、礼堂、剧场（多层）厂房、建筑风管标高W3.5风管标高3.5走廊风管
8、穿墙风管主风管整体吊装分节吊装整体吊装分节吊装安装机具升降机、倒链升降机、脚手架升降机、倒链升降机、高凳支风管分节吊装分节吊装分节吊装分节吊装安装机具升降机、高凳升降机、脚手架升降机、高凳长降机、高凳立风管安装方式表3.8.2室内风管标高3.5m风管标高3.5m分节吊装滑轮、高凳分节吊装滑轮、脚手架室外分节吊装滑轮、脚手架分节吊装滑轮、脚手架注：竖风管的安装般由下至上进行。3.9风管接长吊装：是将地面上连接好的风管，一般可接长至1020m左右，用倒链或滑轮将风管升至吊架上的措施。风管吊装环节：首先应根据现场详细状况，在梁柱上选择两个可靠的吊点，然后挂好倒链或滑轮。用麻绳将风管捆绑结实。麻绳结扣
9、措施见图。塑料风管如需整体吊装时，绳索不得直接捆绑在风管上，应用长木板托住风管的底部，四面应有软性材料做垫层，方可起吊。起吊时，当风管离地20030Omnl时，应停止起吊，仔细检查倒链或滑轮受力点和捆绑风管的绳索，绳扣与否牢固，风管的重心与否对的。没问题后，再继续起吊。风管放在支、吊架后，将所有托盘和吊杆连接好，确认风管稳固好，才可以解开绳扣。3.10风管分节安装：对于不便悬挂滑轮或因受场地限制，不能进行吊装时，可将风管分节用绳索拉到脚手架上，然后抬到支架上对正法兰逐节安装。3. 11风管安装时应注意的安全问题：起吊时，严禁人员在被吊风管下方，风管上严禁站人。应检查风管内、上表面有无重物，以防起吊时，坠物伤人。对于较长风管，起吊速度应同步进行，首尾呼应，防止由于一头过高，中段风管法兰受力大而导致风管变形。抬到支架上的风管应及时安装，不能放置太久。对于临时不安装的孔洞不要提前打开；暂停施工时，应加盖板，以防坠人坠物事故发生。使用梯子不得缺挡，不得垫高使用。使用梯子的上端要扎牢，下端采用防滑措施。送风支管与总管采用直管形式连接时，插管接口处应设导流装置。3.12部件安装：风管各类调整装置应安装在便于操作的部位。防火阀安装，方向位置应对时，易熔件应迎气流方
