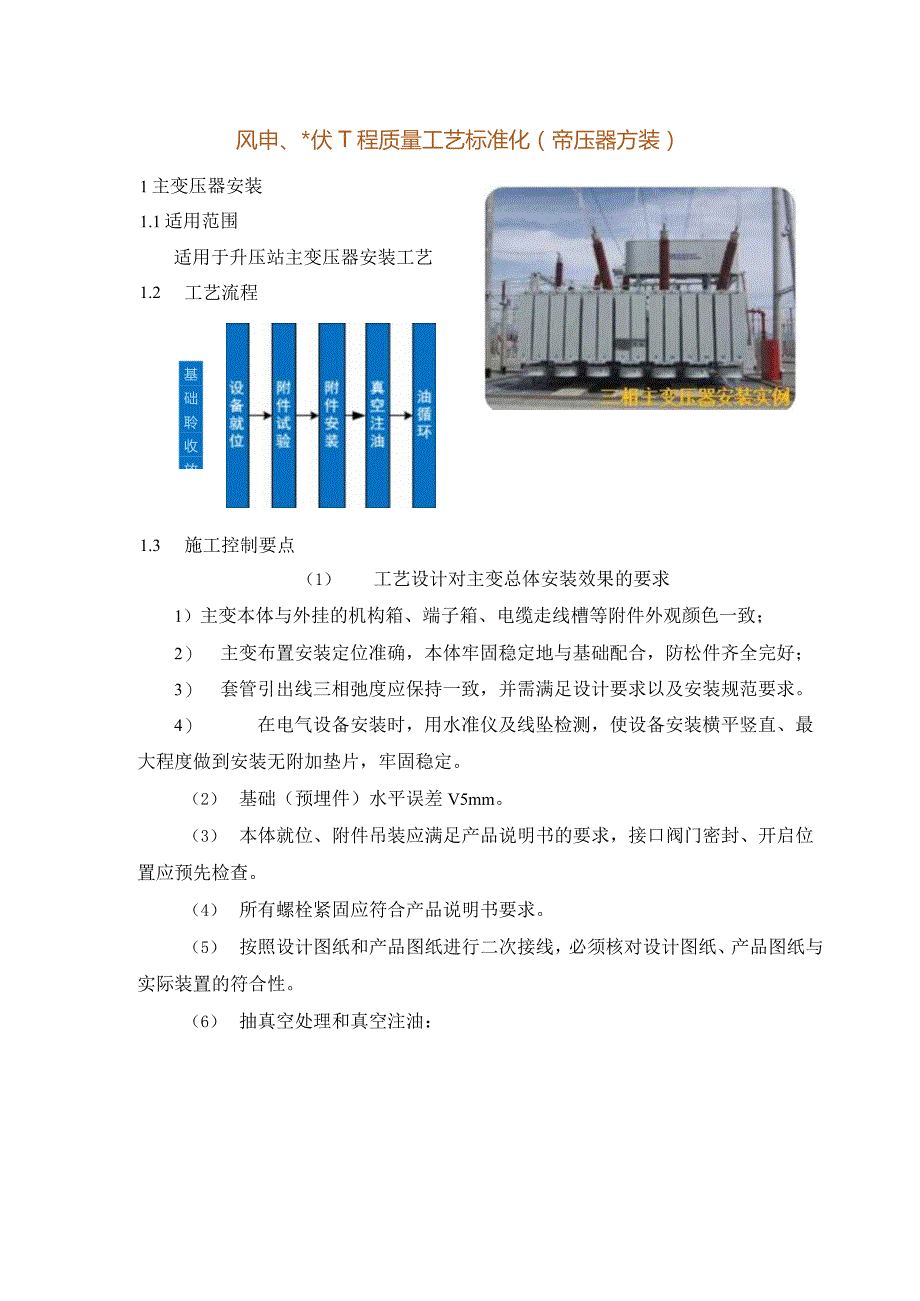

1、风申、*伏T程质量工艺标准化（帝压器方装）1主变压器安装1.1适用范围适用于升压站主变压器安装工艺1.2工艺流程基础聆收放线1.3施工控制要点（1） 工艺设计对主变总体安装效果的要求1）主变本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致；2） 主变布置安装定位准确，本体牢固稳定地与基础配合，防松件齐全完好；3） 套管引出线三相弛度应保持一致，并需满足设计要求以及安装规范要求。4） 在电气设备安装时，用水准仪及线坠检测，使设备安装横平竖直、最大程度做到安装无附加垫片，牢固稳定。（2） 基础（预埋件）水平误差V5mm。（3） 本体就位、附件吊装应满足产品说明书的要求，接口阀门密封、开启位

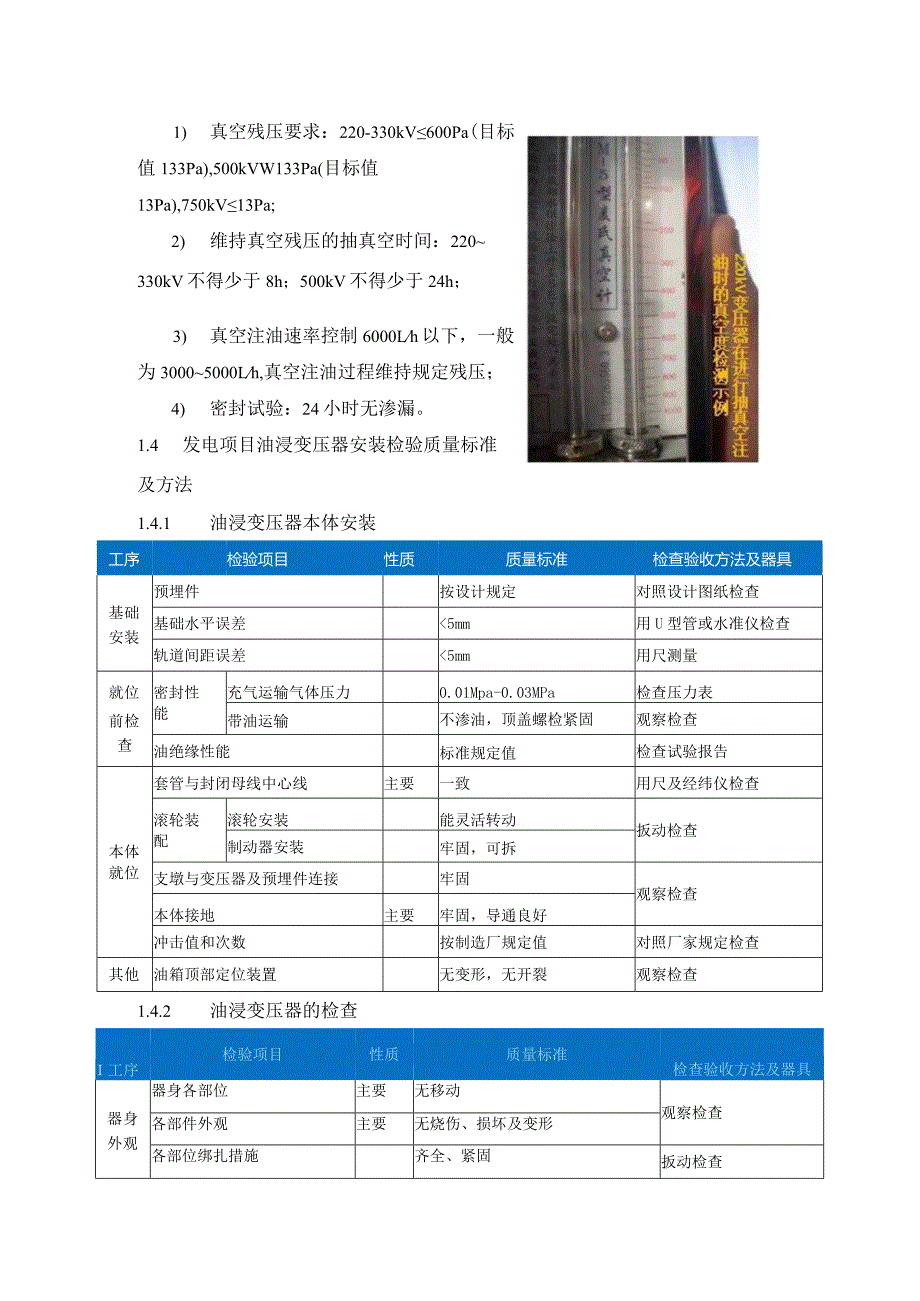

2、置应预先检查。（4） 所有螺栓紧固应符合产品说明书要求。（5） 按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置的符合性。（6） 抽真空处理和真空注油：1) 真空残压要求：220-330kV600Pa(目标值133Pa),500kVW133Pa(目标值13Pa),750kV13Pa;2) 维持真空残压的抽真空时间：220330kV不得少于8h；500kV不得少于24h；3) 真空注油速率控制6000Lh以下，一般为30005000Lh,真空注油过程维持规定残压；4) 密封试验：24小时无渗漏。1.4 发电项目油浸变压器安装检验质量标准及方法1.4.1 油浸变压器本体安装

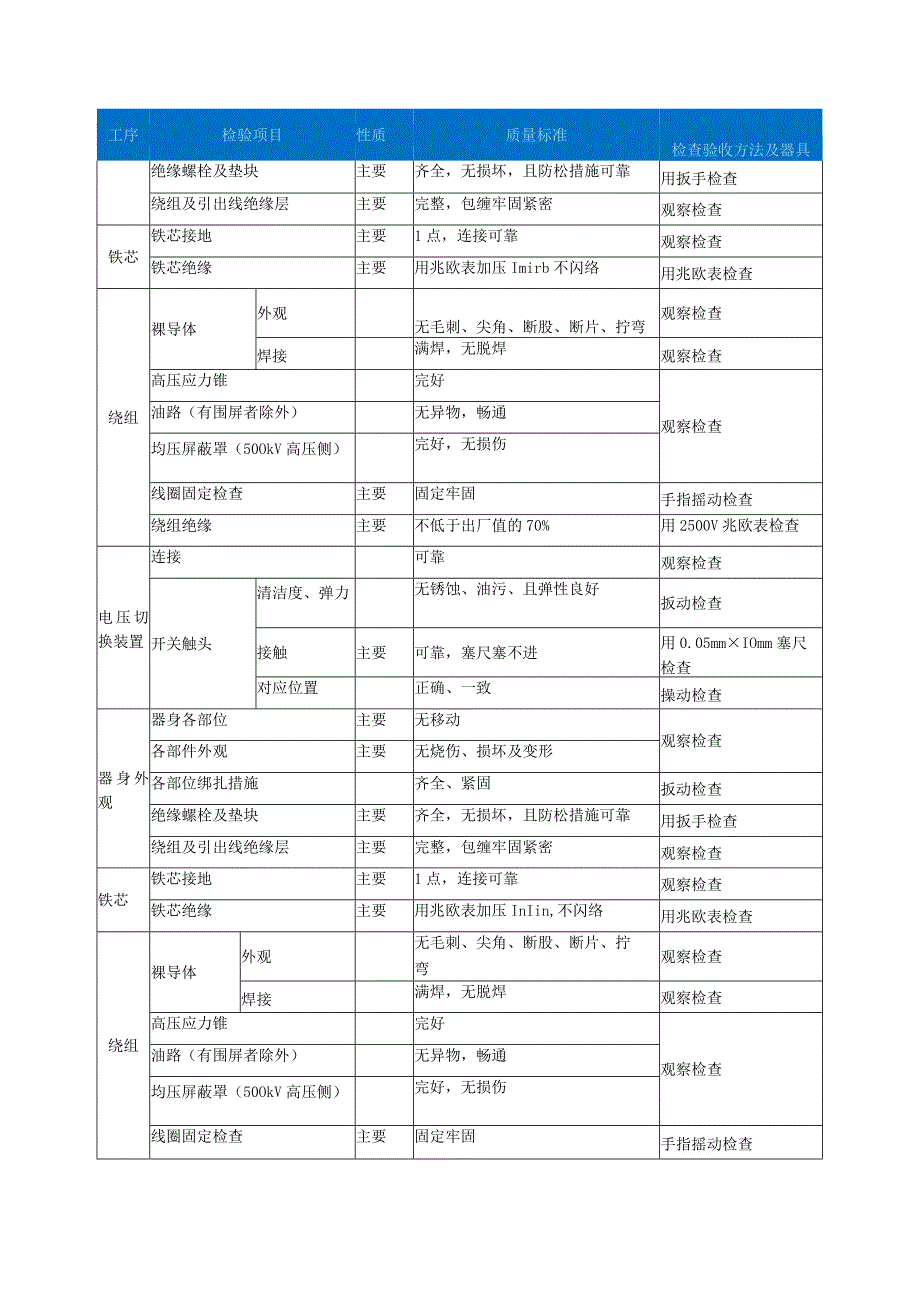

3、工序检验项目性质质量标准检查验收方法及器具基础安装预埋件按设计规定对照设计图纸检查基础水平误差5mm用U型管或水准仪检查轨道间距误差20真空度主要按制造厂规定对照规范检查注油前真空保持时间按制造厂规定检查记录注油（循环）速度L/rain按制造厂规定用流量计检查注油过程检查（22OkV及以上变压器）按制造厂规定观察检查整体密封试验注油后真空保持时间按制造厂规定对照规范检查油位检查油标指示正确观察检查油标指示与油枕油面高度主要按制造厂规定500kV变热油循环器净油设备出口油温C按制造厂规定用温度计检查油箱内温度C按制造厂规定循环时间h按制造厂规定检查记录热油循环后油质试验主要合格检查试验报告试验压
4、力MPa按制造厂规定检查压力表试验时间h按制造厂规定检查记录所有焊缝及结合面密封主要无渗漏观察检查1.4.5 油浸变压器整体检查工序检验项目性质质量标准检查验收方法及器具变压器整体检查铭牌及接线图标志齐全，清晰观察检查所有附件安装正确，牢固油系统阀门打开，且指示正确变压器外观清洁，顶盖无遗留物分接开关位置及指示符合运行要求位置指示正确油位主要正常测温装置指示正确气体继电器主要模拟试验良好模拟试验检查冷却装置试运良好，联动可靠观察检查工序检验项目性质质量标准检查验收方法及器具事故排油消防设施主要完好，投运可靠投运检查试验项目主要合格，无漏项检查试验报告整体密封主要无渗油观察检查相色，卜示志齐全，正确接地铁芯和夹件接地引出套管牢固，导通良好扳动且导通检查高压套
