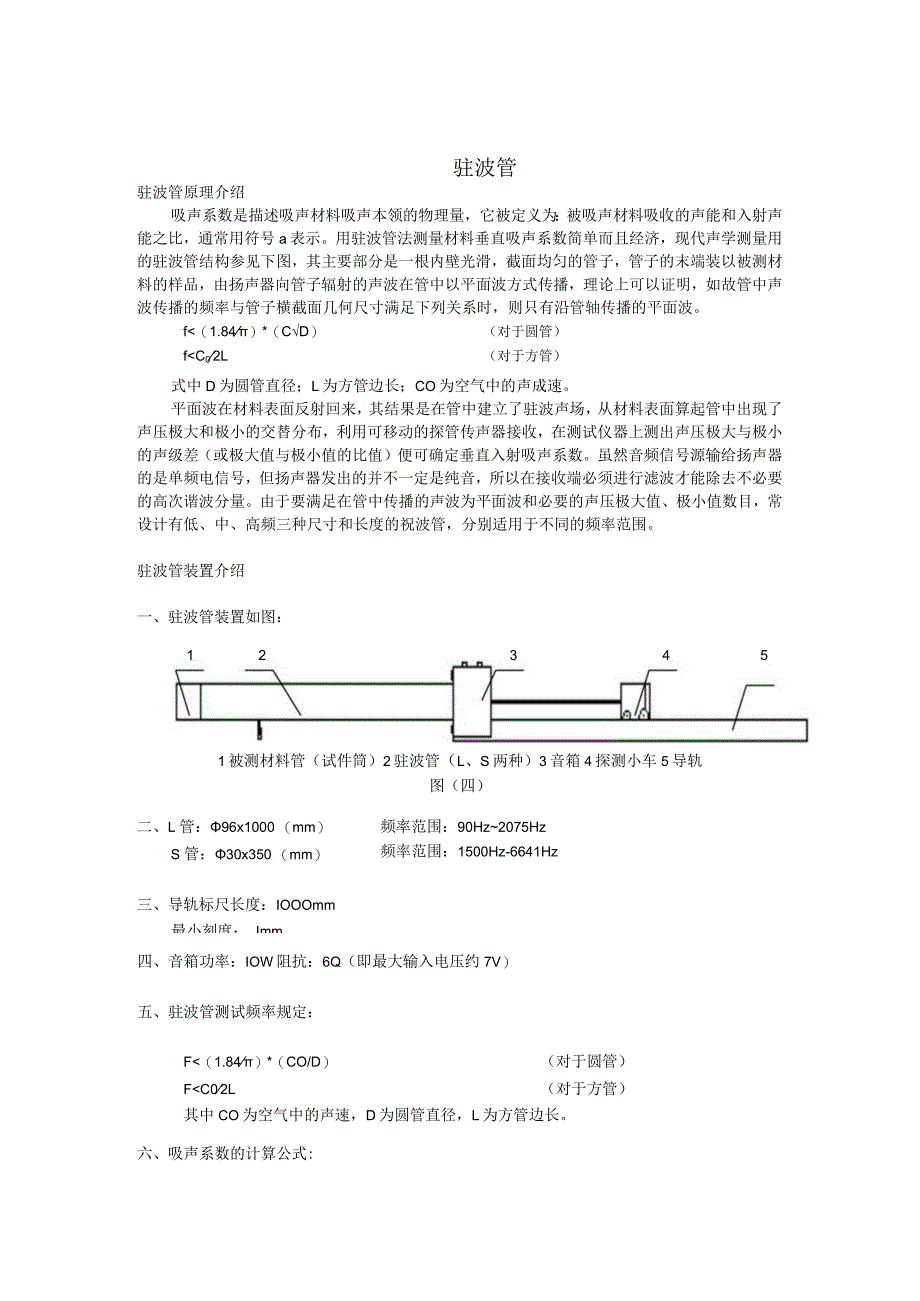

1、I爱华AWA6290Z型驻波管吸声系数测量系统使用说明书杭州爱华仪器有限公司20183.23驻波管驻波管原理介绍吸声系数是描述吸声材料吸声本领的物理量，它被定义为：被吸声材料吸收的声能和入射声能之比，通常用符号a表示。用驻波管法测量材料垂直吸声系数简单而且经济，现代声学测量用的驻波管结构参见下图，其主要部分是一根内壁光滑，截面均匀的管子，管子的末端装以被测材料的样品，由扬声器向管子辐射的声波在管中以平面波方式传播，理论上可以证明，如故管中声波传播的频率与管子横截面几何尺寸满足下列关系时，则只有沿管轴传播的平面波。f（1.84）*（CD）（对于圆管）fC02L（对于方管）式中D为圆管直径；L为方
2、管边长；CO为空气中的声成速。平面波在材料表面反射回来，其结果是在管中建立了驻波声场，从材料表面算起管中出现了声压极大和极小的交替分布，利用可移动的探管传声器接收，在测试仪器上测出声压极大与极小的声级差（或极大值与极小值的比值）便可确定垂直入射吸声系数。虽然音频信号源输给扬声器的是单频电信号，但扬声器发出的并不一定是纯音，所以在接收端必须进行滤波才能除去不必要的高次谐波分量。由于要满足在管中传播的声波为平面波和必要的声压极大值、极小值数目，常设计有低、中、高频三种尺寸和长度的祝波管，分别适用于不同的频率范围。驻波管装置介绍一、驻波管装置如图：123451被测材料管（试件筒）2驻波管（L、S两种

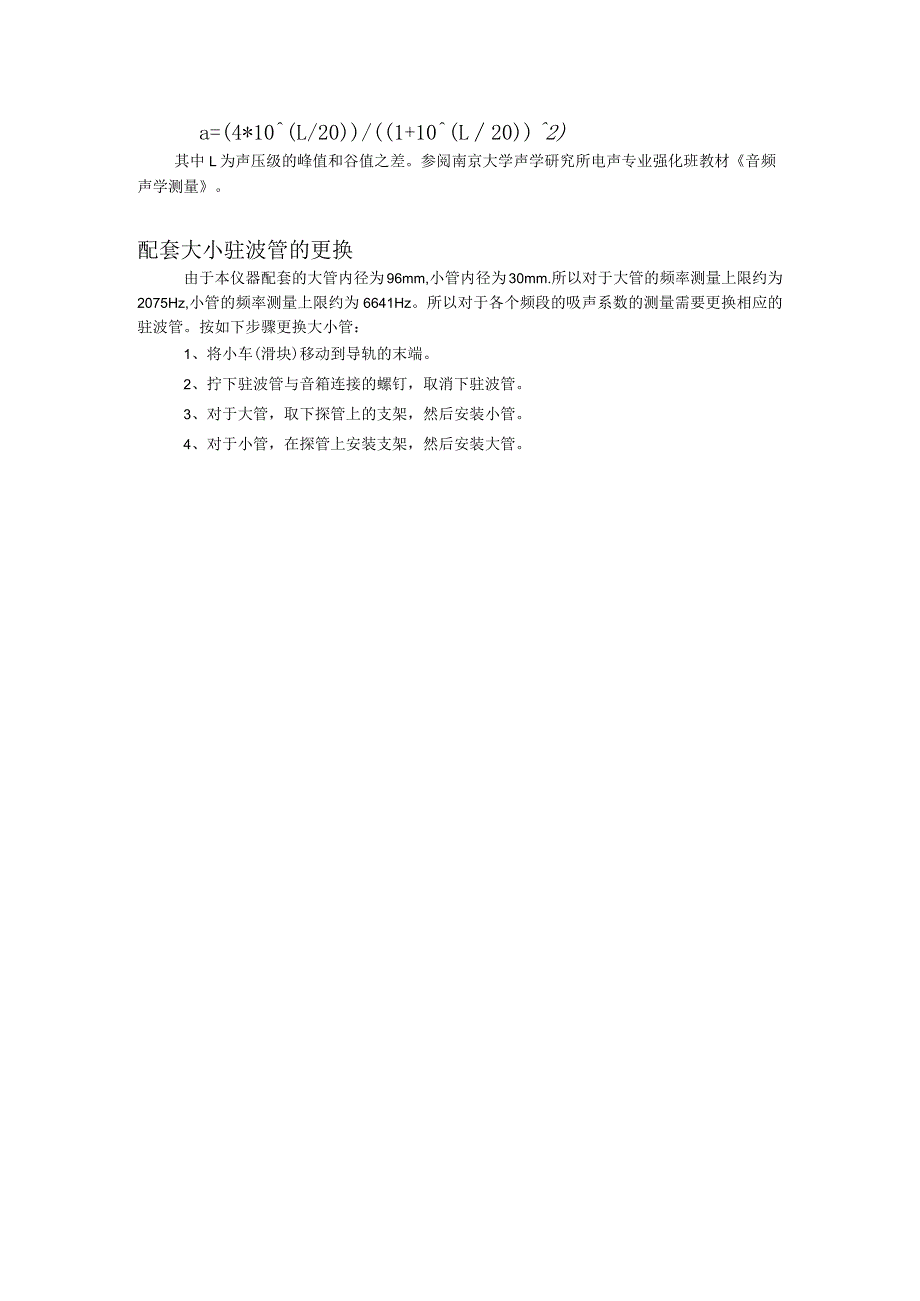

3、）3音箱4探测小车5导轨图（四）二、L 管：96x1000 （mm）S 管：30x350 （mm）三、导轨标尺长度：IOOOmm最小刻度： Imm频率范围：90Hz2075Hz频率范围：1500Hz-6641Hz四、音箱功率：IOW阻抗：6Q（即最大输入电压约7V）五、驻波管测试频率规定：F（1.84）*（CO/D）（对于圆管）FC02L（对于方管）其中CO为空气中的声速，D为圆管直径，L为方管边长。六、吸声系数的计算公式:a=(4*10(L/20)/(1+10(L20)2)其中L为声压级的峰值和谷值之差。参阅南京大学声学研究所电声专业强化班教材音频声学测量。配套大小驻波管的更换由于本仪器配套
4、的大管内径为96mm,小管内径为30mm.所以对于大管的频率测量上限约为2075Hz,小管的频率测量上限约为6641Hz。所以对于各个频段的吸声系数的测量需要更换相应的驻波管。按如下步骤更换大小管：1、将小车(滑块)移动到导轨的末端。2、拧下驻波管与音箱连接的螺钉，取消下驻波管。3、对于大管，取下探管上的支架，然后安装小管。4、对于小管，在探管上安装支架，然后安装大管。二、测量软件设备连接如下图1 .软件使用1.1 按照正确的方式连接仪器、功放、驻波管后，在打开软件之前先将信号发生器打开并打开功放，软件初次打开界面如下：只有启动按钮有效，发声部分也是不可用状态。当点击启动后，开始分析，各键方才
5、有效。如下图：心、e，当豆Ud、参数设置界面如下图:可以在此设置前端通道的参数。与驻波管搭载使用测吸声系数时，量程选择最接近的量程，前置供电选择4mA稳流源，灵敏度级可根据出厂报告设置（也可重新校准修改灵敏度级使IkHZ处显示93.8dB）,频率计权选择Z计权，采样频率建议设置48K。输入通道默认为通道L不可修改。点击数据记录记录峰谷值信息，输入游标信息后，根据峰谷值选择最大最小值,点击确定即可将本次的信息保存在下方对应频率点处。参考下图：1.2 由上面的图所示，本系统主要分为两部分，一部分为测量部分，一部分是控制发声部分。分别介绍如下：测量部分：测量部分又分为测量控制按钮和测量显示量部分，测
6、量控制按钮：系统初始化时，只有启动测量按钮使能，其他按钮成灰色。启动测量：开启系统采集的功能，同时开启系统的频谱分析，此时在系统的频谱图显示部分显示频谱的柱状图，此时启动按钮变灰，其他按钮使能。此时用户可以启动系统的发声，在右侧发声部分，点击相应的频率按钮即可控制设备发声。测量时，调节信号幅度或功放，使谐波量最好比被测频率的声压值少SOdB以上。暂停测量：停止系统的频谱数据更新,但是系统继续采集分析。发声按钮部分变灰。停止测量：停止系统的采集分析，并停止频谱数据更新。发声按钮部分变灰。保存：保存所有已测好的频率点的吸声系数值，以.coe的文件保存，可用excel打开。数据记录：记录频率点峰谷值
7、的信息。具体部分参考AWA6290多通道分析系统的说明。发声部分：如主界面所示，发声部分主要是包含一些以中心频率命名的按钮，每个按钮代表一个中心频率的发声控制。对于驻波管测试频率以外的频率暂时显示为灰色。信号幅度设置后，点击回车才会有效。点击一个中心频率进行发声后，用户可以调节驻波管的滑块，以测量此中心频率的声压级的最大、最小值。2 .与驻波管搭载使用的测量步骤：利用驻波管测试材料垂直入射吸声系数的步骤如下：a将固定驻波管的滑块移到最远处。并启动测量。B点击需要发声的频率的按钮以发声音，缓慢移动固定驻波管的滑块，同时读取此频率的声压级，将滑块停在声压级为一个极大值的位置。此位置即为峰值位置，输
8、入此时滑块所在位置的刻度。c缓慢移动固定驻波管的滑块，同时读取此频率的声压级，将滑块停在声压级为一个极小值的位置。此位置即为谷值位置，输入此时滑块所在位置的刻度。d重复b,C条操作。可以测量到第二个峰谷值和第三个峰谷值。e重复ad操作，可以测量到各个频率点的声压级峰谷值。f注意事项：由于扬声器密封性能不是特别好，故标尺首尾数据不要记录，避免因漏声造成的测量误差，多次测量后，得到的吸声系数为这几次的算术平均值。注意事项：1、输入电压：最高输入电压约为7V。2、传声器供电：选择4mA稳流源。3、谐波：测量时，调节信号幅度或功放，使谐波量最好比被测频率的声压值少50dB以上。4、量程：量程选择最接近的量程，可以保证测得值的精确度。5、频率计权：选择Z计权。6、信号发生器的标题是“sign”时才能被识别。因为当切换该软件的语言时，这个标题会被改变。7、执行文件打不开，是以为没有注册（.ocx文件）。8、启动键打开时，程序会死掉，是因为设备的搜索模式不对，必须要打开5.0版本从新选择模式为6290M.9、1/30CT模块需要授权。
