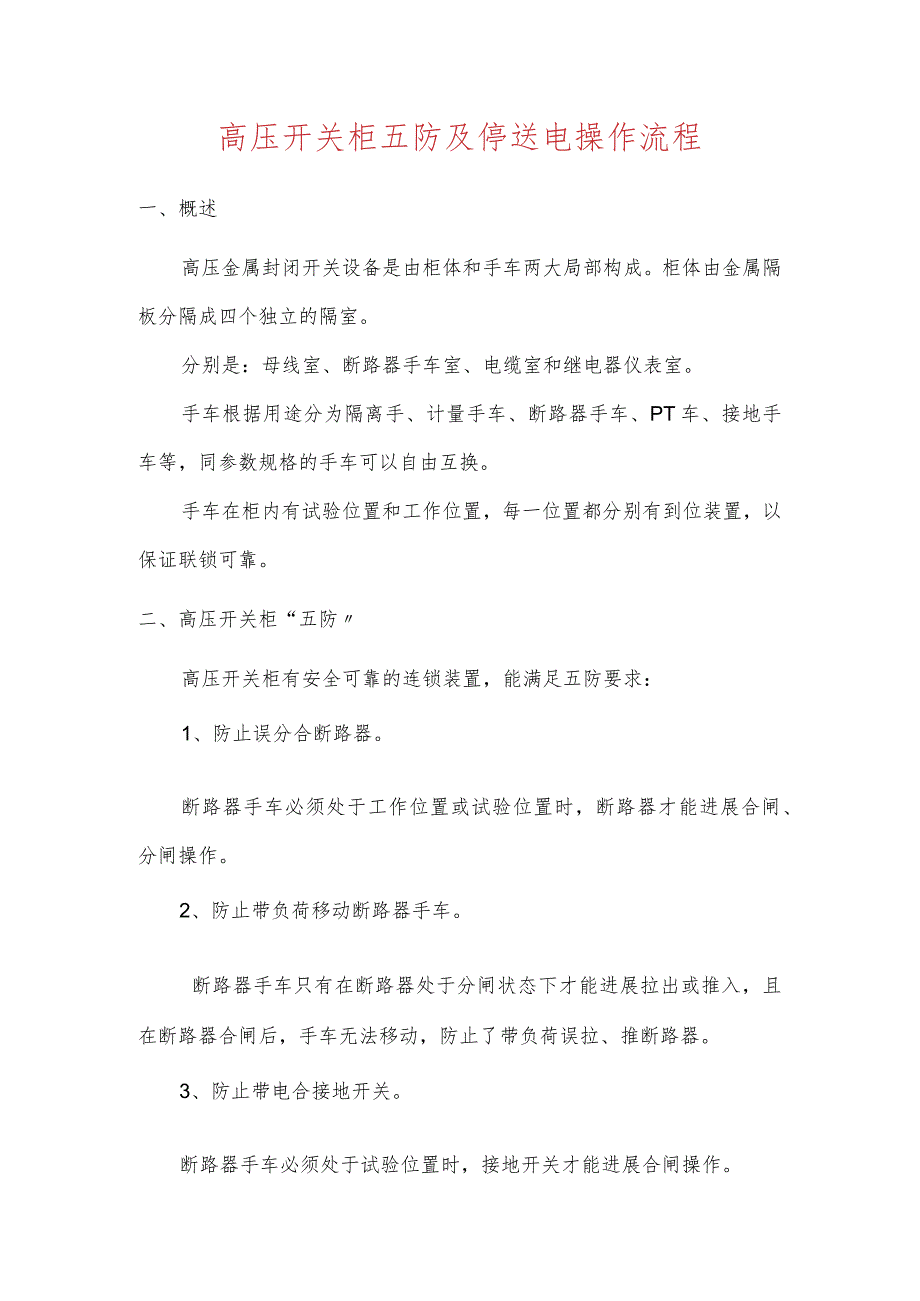

1、高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大局部构成。柜体由金属隔板分隔成四个独立的隔室。分别是：母线室、断路器手车室、电缆室和继电器仪表室。手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。二、高压开关柜“五防高压开关柜有安全可靠的连锁装置，能满足五防要求：1、防止误分合断路器。断路器手车必须处于工作位置或试验位置时，断路器才能进展合闸、分闸操作。2、防止带负荷移动断路器手车。断路器手车只有在断路器处于分闸状态下才能进展拉出或推入，且在断路器

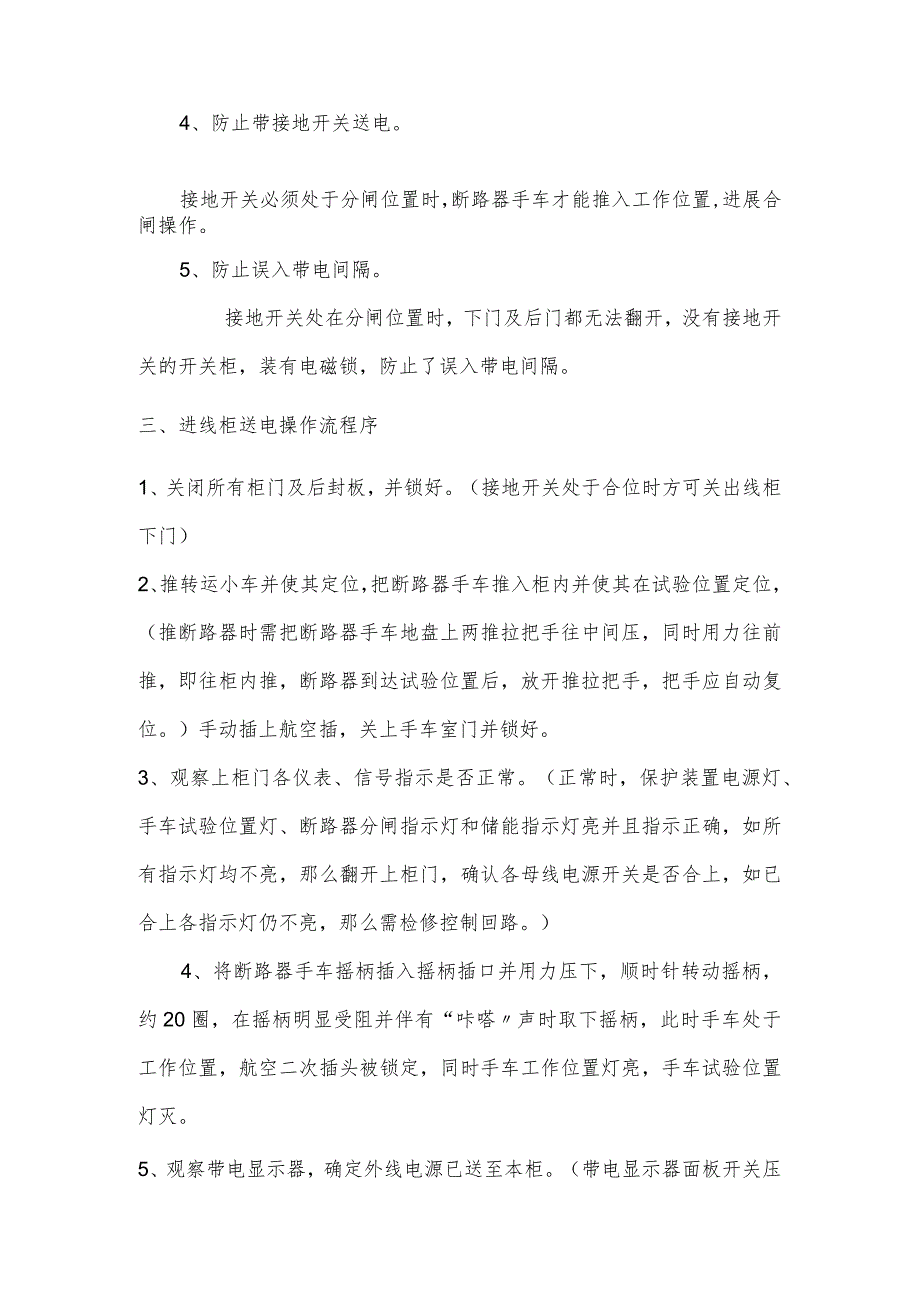

2、合闸后，手车无法移动，防止了带负荷误拉、推断路器。3、防止带电合接地开关。断路器手车必须处于试验位置时，接地开关才能进展合闸操作。4、防止带接地开关送电。接地开关必须处于分闸位置时，断路器手车才能推入工作位置,进展合闸操作。5、防止误入带电间隔。接地开关处在分闸位置时，下门及后门都无法翻开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。三、进线柜送电操作流程序1、关闭所有柜门及后封板，并锁好。（接地开关处于合位时方可关出线柜下门）2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，（推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达
3、试验位置后，放开推拉把手，把手应自动复位。）手动插上航空插，关上手车室门并锁好。3、观察上柜门各仪表、信号指示是否正常。（正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，那么翻开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，那么需检修控制回路。）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定，同时手车工作位置灯亮，手车试验位置灯灭。5、观察带电显示器，确定外线电源已送至本柜。（带电显示器面板开关压下为ON位置，如带电显示灯

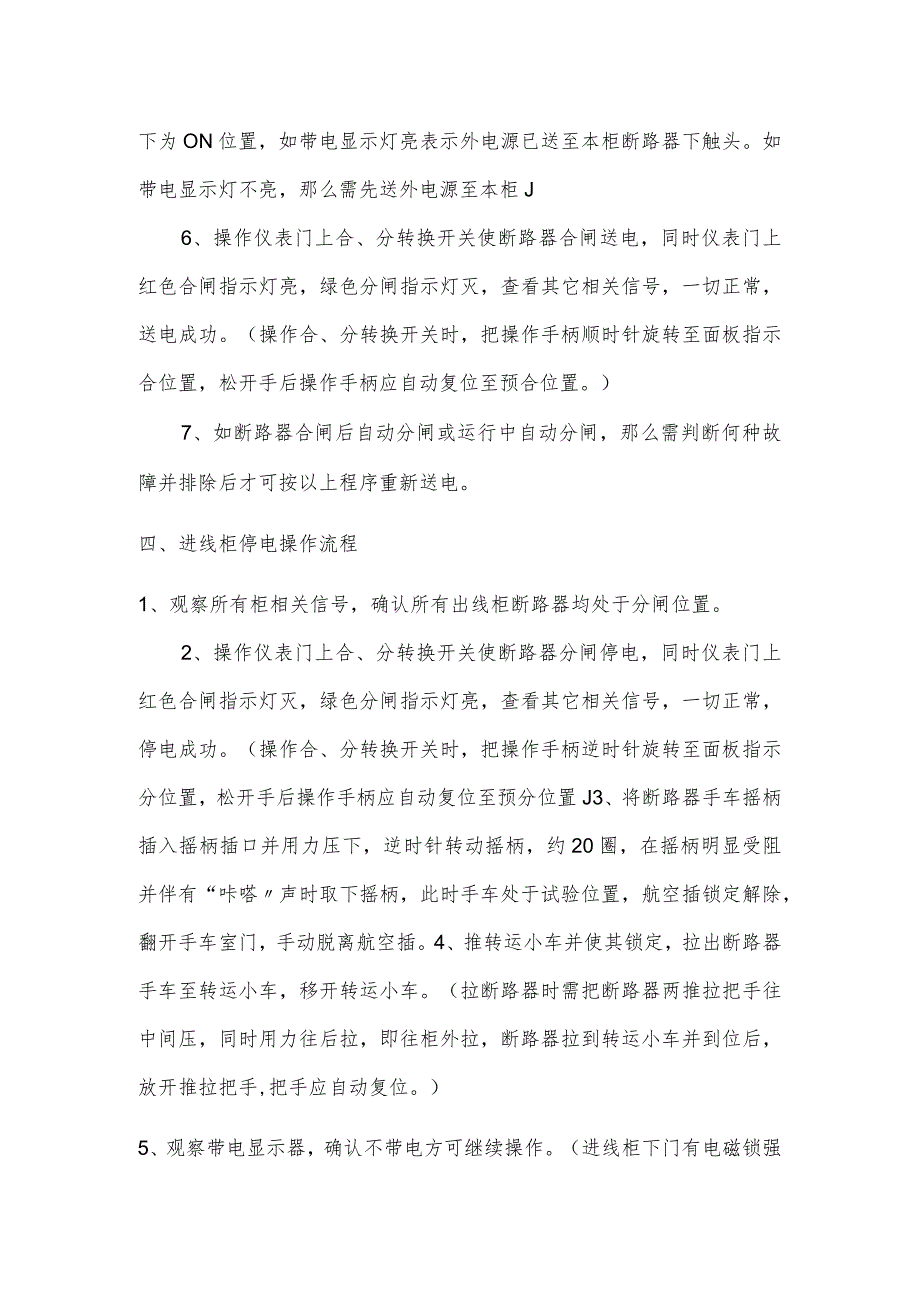

4、亮表示外电源已送至本柜断路器下触头。如带电显示灯不亮，那么需先送外电源至本柜J6、操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。）7、如断路器合闸后自动分闸或运行中自动分闸，那么需判断何种故障并排除后才可按以上程序重新送电。四、进线柜停电操作流程1、观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。2、操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信
5、号，一切正常，停电成功。（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置J3、将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒声时取下摇柄，此时手车处于试验位置，航空插锁定解除，翻开手车室门，手动脱离航空插。4、推转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。（拉断路器时需把断路器两推拉把手往中间压，同时用力往后拉，即往柜外拉，断路器拉到转运小车并到位后，放开推拉把手,把手应自动复位。）5、观察带电显示器，确认不带电方可继续操作。（进线柜下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁
6、，但在进线端带电时也可用钥匙紧急解锁。进线断路器分闸并不代表进线柜不带电，如外电源没停，此时电缆室是带高压电的，强行进入有生命不安全。）6、翻开下门，验电（必需验电），放电（必需放电），挂接地线（必需挂接地线），维修人员可进入维护、检修。五、出线柜送电操作流程1、关闭所有柜门及后封板，并锁好。（接地开关处于合位时方可关柜下门）2、将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔，柜下门闭锁。3、推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，（推断路器时需把断路器两推拉把手往中间压，同时用力往前推，
7、即往柜内推，断路器到达试验位置后，放开推拉把手，把手应自动复位。）手动插上航空插，关上手车室门并锁好。4、观察上柜门各仪表、信号指示是否正常。（正常时保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，那么翻开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，那么需检修控制回路。）5、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。（此时手车工作位置灯亮，同时手车试验位置灯灭。）6、操作仪表门上合、分转换开关使断路器合闸送电
8、，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功。（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。）7、如断路器合闸后自动分闸或运行中自动分闸，那么需判断何种故障并排除后才可按以上程序重新送电。六、出线柜停电操作程序1、操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。）2、将断路器手车摇柄插入摇柄插口并用力压下，逆时
9、针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒声时取下摇柄，此时手车处于试验位置，航空插锁定解除，翻开手车室门，手动脱离航空插。（手车主回路断开）3、推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。（拉断路器时需把断路器两推拉把手往中间压，同时用力往后拉，即往柜外拉，断路器拉到转运小车并到位后，放开推拉把手,把手应自动复位。）4、观察带电显示器，确认不带电方可继续操作。5、将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，翻开柜下门，维修人员可进入维护、检修。6、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽
