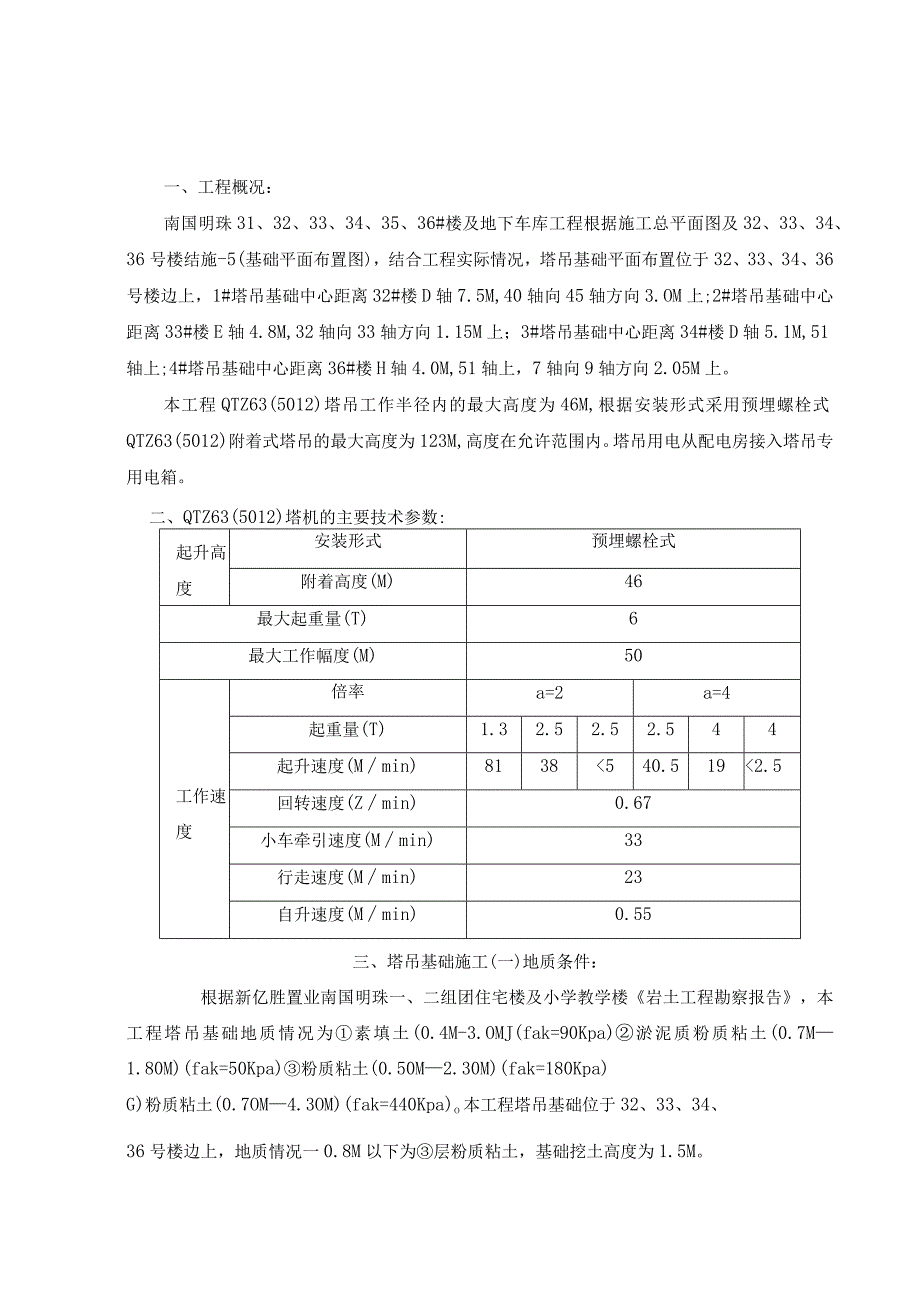

1、一、工程概况：南国明珠31、32、33、34、35、36#楼及地下车库工程根据施工总平面图及32、33、34、36号楼结施-5(基础平面布置图)，结合工程实际情况，塔吊基础平面布置位于32、33、34、36号楼边上，1#塔吊基础中心距离32#楼D轴7.5M,40轴向45轴方向3.OM上;2#塔吊基础中心距离33#楼E轴4.8M,32轴向33轴方向1.15M上；3#塔吊基础中心距离34#楼D轴5.1M,51轴上;4#塔吊基础中心距离36#楼H轴4.0M,51轴上，7轴向9轴方向2.05M上。本工程QTZ63(5012)塔吊工作半径内的最大高度为46M,根据安装形式采用预埋螺栓式QTZ63(501
2、2)附着式塔吊的最大高度为123M,高度在允许范围内。塔吊用电从配电房接入塔吊专用电箱。二、QTZ63(5012)塔机的主要技术参数:起升高度安装形式预埋螺栓式附着高度(M)46最大起重量(T)6最大工作幅度(M)50工作速度倍率a=2a=4起重量(T)1.32.52.52.544起升速度(Mmin)8138540.5192.5回转速度(Zmin)0.67小车牵引速度(Mmin)33行走速度(Mmin)23自升速度(Mmin)0.55三、塔吊基础施工(一)地质条件：根据新亿胜置业南国明珠一、二组团住宅楼及小学教学楼岩土工程勘察报告，本工程塔吊基础地质情况为素填土(0.4M-3.OMJ(fak=

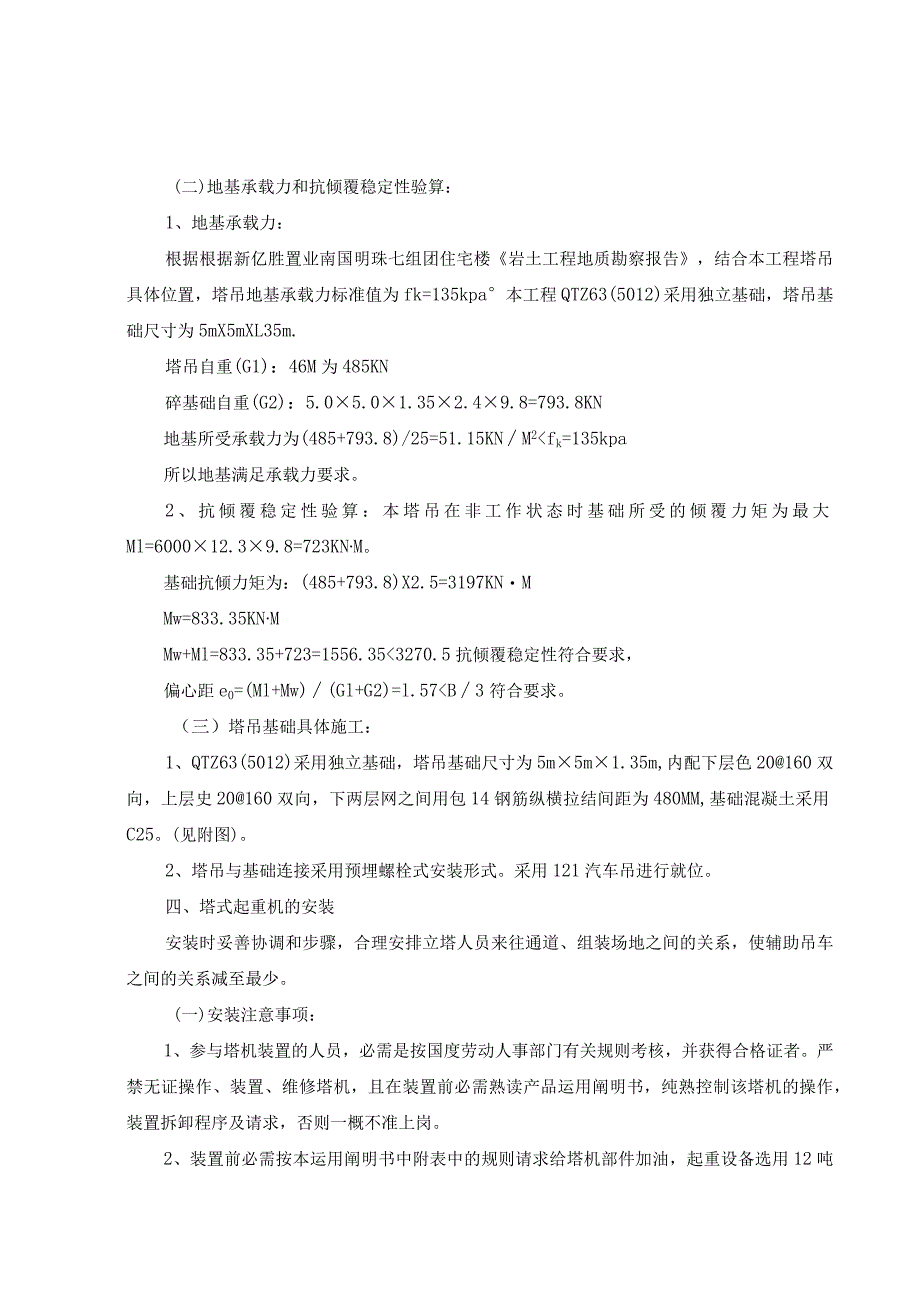

3、90Kpa)淤泥质粉质粘土(0.7M1.80M)(fak=50Kpa)粉质粘土(0.50M2.30M)(fak=180Kpa)G)粉质粘土(0.7OM4.3OM)(fak=440Kpa)o本工程塔吊基础位于32、33、34、36号楼边上，地质情况一0.8M以下为层粉质粘土，基础挖土高度为1.5M。(二)地基承载力和抗倾覆稳定性验算：1、地基承载力：根据根据新亿胜置业南国明珠七组团住宅楼岩土工程地质勘察报告，结合本工程塔吊具体位置，塔吊地基承载力标准值为fk=135kpa本工程QTZ63(5012)采用独立基础，塔吊基础尺寸为5mX5mXL35m.塔吊自重(G1)：46M为485KN碎基础自重(
4、G2)：5.05.01.352.49.8=793.8KN地基所受承载力为(485+793.8)/25=51.15KNM2fk=135kpa所以地基满足承载力要求。2、抗倾覆稳定性验算：本塔吊在非工作状态时基础所受的倾覆力矩为最大Ml=600012.39.8=723KNM。基础抗倾力矩为：(485+793.8)X2.5=3197KNMMw=833.35KNMMw+Ml=833.35+723=1556.353270.5抗倾覆稳定性符合要求，偏心距e0=(Ml+Mw)(Gl+G2)=l.57B3符合要求。（三）塔吊基础具体施工：1、QTZ63(5012)采用独立基础，塔吊基础尺寸为5m5m1.35m
5、,内配下层色20160双向，上层史20160双向，下两层网之间用包14钢筋纵横拉结间距为480MM,基础混凝土采用C25。(见附图)。2、塔吊与基础连接采用预埋螺栓式安装形式。采用121汽车吊进行就位。四、塔式起重机的安装安装时妥善协调和步骤，合理安排立塔人员来往通道、组装场地之间的关系，使辅助吊车之间的关系减至最少。(一)安装注意事项：1、参与塔机装置的人员，必需是按国度劳动人事部门有关规则考核，并获得合格证者。严禁无证操作、装置、维修塔机，且在装置前必需熟读产品运用阐明书，纯熟控制该塔机的操作，装置拆卸程序及请求，否则一概不准上岗。2、装置前必需按本运用阐明书中附表中的规则请求给塔机部件加

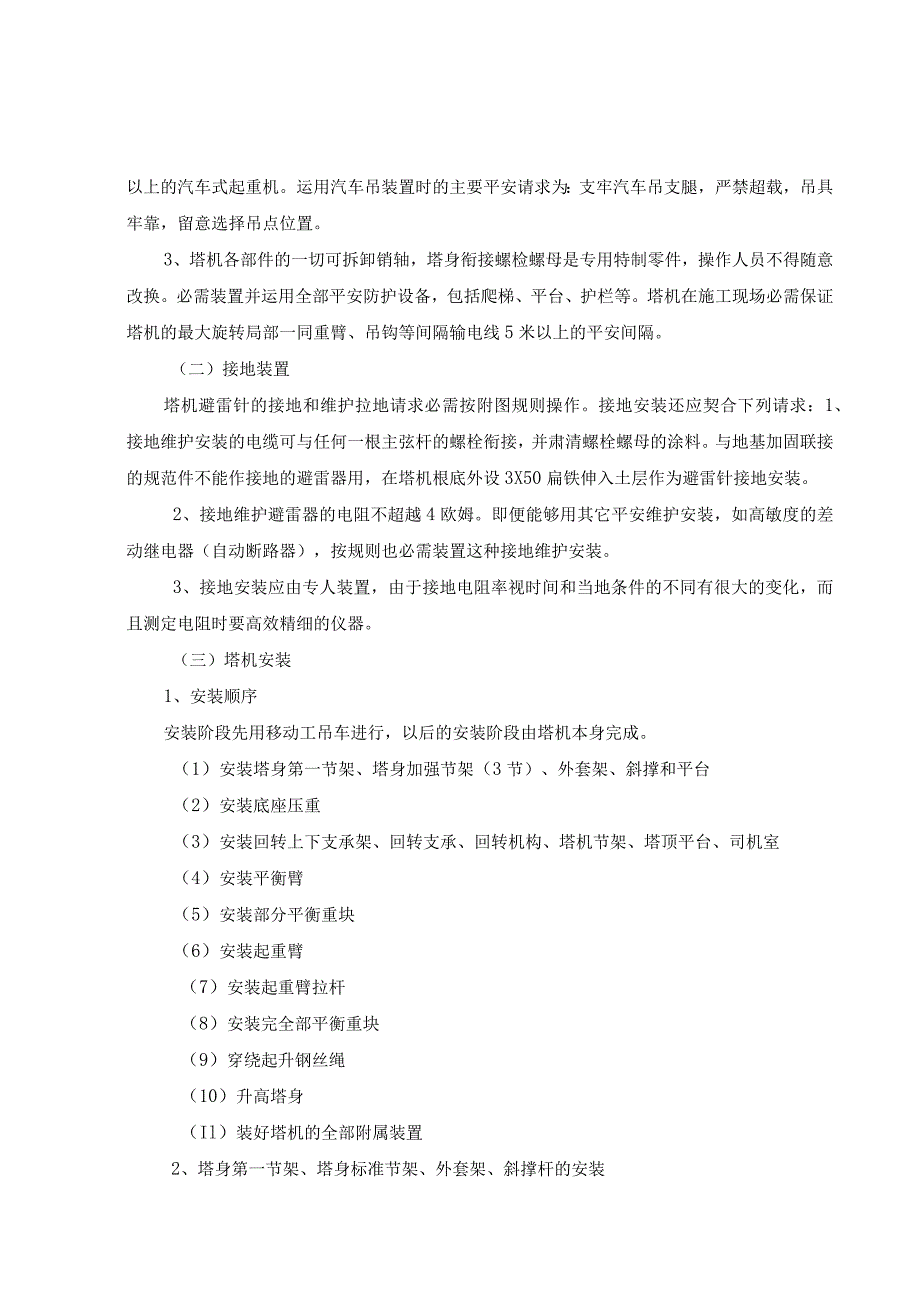

6、油，起重设备选用12吨以上的汽车式起重机。运用汽车吊装置时的主要平安请求为：支牢汽车吊支腿，严禁超载，吊具牢靠，留意选择吊点位置。3、塔机各部件的一切可拆卸销轴，塔身衔接螺检螺母是专用特制零件，操作人员不得随意改换。必需装置并运用全部平安防护设备，包括爬梯、平台、护栏等。塔机在施工现场必需保证塔机的最大旋转局部一同重臂、吊钩等间隔输电线5米以上的平安间隔。（二）接地装置塔机避雷针的接地和维护拉地请求必需按附图规则操作。接地安装还应契合下列请求：1、接地维护安装的电缆可与任何一根主弦杆的螺栓衔接，并肃清螺栓螺母的涂料。与地基加固联接的规范件不能作接地的避雷器用，在塔机根底外设3X50扁铁伸入土层
7、作为避雷针接地安装。2、接地维护避雷器的电阻不超越4欧姆。即便能够用其它平安维护安装，如高敏度的差动继电器（自动断路器），按规则也必需装置这种接地维护安装。3、接地安装应由专人装置，由于接地电阻率视时间和当地条件的不同有很大的变化，而且测定电阻时要高效精细的仪器。（三）塔机安装1、安装顺序安装阶段先用移动工吊车进行，以后的安装阶段由塔机本身完成。（1）安装塔身第一节架、塔身加强节架（3节）、外套架、斜撑和平台（2）安装底座压重（3）安装回转上下支承架、回转支承、回转机构、塔机节架、塔顶平台、司机室（4）安装平衡臂（5）安装部分平衡重块（6）安装起重臂（7）安装起重臂拉杆（8）安装完全部平衡重块
8、（9）穿绕起升钢丝绳（10）升高塔身（Il）装好塔机的全部附属装置2、塔身第一节架、塔身标准节架、外套架、斜撑杆的安装用挪动式吊车把各构件按以下次序停止装置,并经过衔接板把它们固定在一同。（1）把塔身第一节架放在底架上，并用螺检固定。（2）把四根斜撑杆分别装在四角，用销子使之与第一节架和底架固定起来后，即可拆卸对角梁中部的支承物。（3）装置塔身规范节架3节（装置时首先运用主角钢为L160160X14的增强节架3节）,并用螺栓巩固。（4）将外套架装在下塔身的外面，并装好液压油缸和液压系统，且使外套架内的支脚支撑在塔身规范节架的最下一个踏板上。3、套架上下平台的装置；（1）将套架下平台的前后平台装
9、在外套架的前后两侧上；（2）将套架下平台的左右平台装在相应的位置上；（3）用螺栓将四个平台衔接起来，并装上护栏；（4）在后平台上装液压油箱等；（5）在套架上端装套架上平台，其步聚同上（1）（3）项，应留意的是套架上平台没有前平台；（6）套架上平台沿导轨方向护栏为活动护栏装置时可放下，以利于规范节沿导轨进出外套架；些外，套架上下平台了可在空中时，先把套架上下平台装好，再吊装套再塔身上。4、回转支承段、上旋转塔局部装置（1）在空中上将回转下支承架、回转支承、回转上支承架、回转机构，过渡节架和回转上支承平台等依次装好，再将其吊起装到外套架上，并用销轴衔接，然后将外套架和回转支承段吊起，摆动外套架内的
10、支腿，使其分开踏板，吊钩降落，使回转下支承架的主角钢插入规范节的衔接板内，并用螺栓紧固，最后将油缸的顶升横梁的爬爪挂在第二节规范节靠下端的踏板上。（2）将均衡拉杆的一根（长4.69米），均衡臂双耳衔接架，塔顶平台，和臂架拉杆衔接板分别用销轴与塔顶节架衔接，再另起装到过渡节架上，并用销轴连好。（3）安装上述部分用的螺栓和销轴，按主要螺检和销轴一览表选取。主要螺栓和销轴的安装部位和数量序号名称与规格代号安装部位及数量ABCDEFGHI1螺检M24X64QTZ5010-01-014080402M24X65QTZ50-33-02323M20X65GB5780-86164销轴40160QTZ50-11-
11、124525X55-70QTZ50-08-0416660X145-190YZ140/100-24-02274082-90QTZ50-07-022114070-110QTZ50-17-0181250X111-156QTZ50-27-084221360X260-332QTZ4510.08-081144084-146QTZ4510.08-071154582-125QTZ5010.09-91161650X86-158QTZ4510.08-049174590-135QTZ5010.09-881850X146-220QTZ4510.08-065194082-130QTZ5010.04-842020X45-
12、76QTZ50-19-0384212558-75QTZ50-37-132224580-97QTZ50-31-034234062-107QTZ50-03-1082450X184-241QTZ50-03-0742550X130-187QTZ50-03-0142650X303-360QTZ50-03-0842740160228MlOX30GB5781-86725、平衡臂的组装在底架旁边的空中上按下图安装平衡臂。把两节平衡臂架用销轴衔接起来，装上防护栏杆，然后将起升机构电气柜，起升机构安装在平衡臂上，将平衡臂拉杆衔接好放置在平衡臂上，最后将挡风板（厂牌）装在栏杆上。6、平衡臂战争衡重块的安装（1）用移
13、动式吊车吊起平衡臂，并用销轴联接到过渡节架上。（2）把平衡臂上放置的拉杆与先安装在塔顶节架上的拉杆，用销轴联接起来。（3）下放平衡臂，直至拉杆绑紧为止，除去吊装用钢丝绳，安装终了。（4）用移动式吊车吊起平衡重块,用两根销轴将其安排在平衡臂横梁上，平衡块的数量为50米臂时，用五块半，19505.5=10.725To7、起重臂和拉杆的组合（1）按所需求的长度（50454035m）,在空中上组装好整条起重臂，并放到支承架上。支承架的高度应满足变幅小车便于在起重臂上顺利行走。起重臂次第布置，臂根离底架大于2米。把装好的拉杆与起重臂上弦吊点联接，并置于托架内，以防止拉杆横向移动。（2）将装有小车检修平台的变幅小车装入起重臂，小车位置尽量靠近根部。在第二节臂架上装入小车牵引机构，并缠绕钢丝绳，然后按每隔5或10米的距离装上相应的幅度指示牌。安装起重臂和拉杆所需的螺栓和销轴的规格和数量见主要螺栓和销轴一览表。8、小车牵引机构的安装和钢丝绳的缠绕方法小车牵引机构安装时要放在起重臂的第二节上，并用螺栓固定好。钢丝绳的缠绕方法和步骤：将钢丝绳缠绕到卷筒上，用钢丝绳夹3米把钢丝绳较短的一头固定
