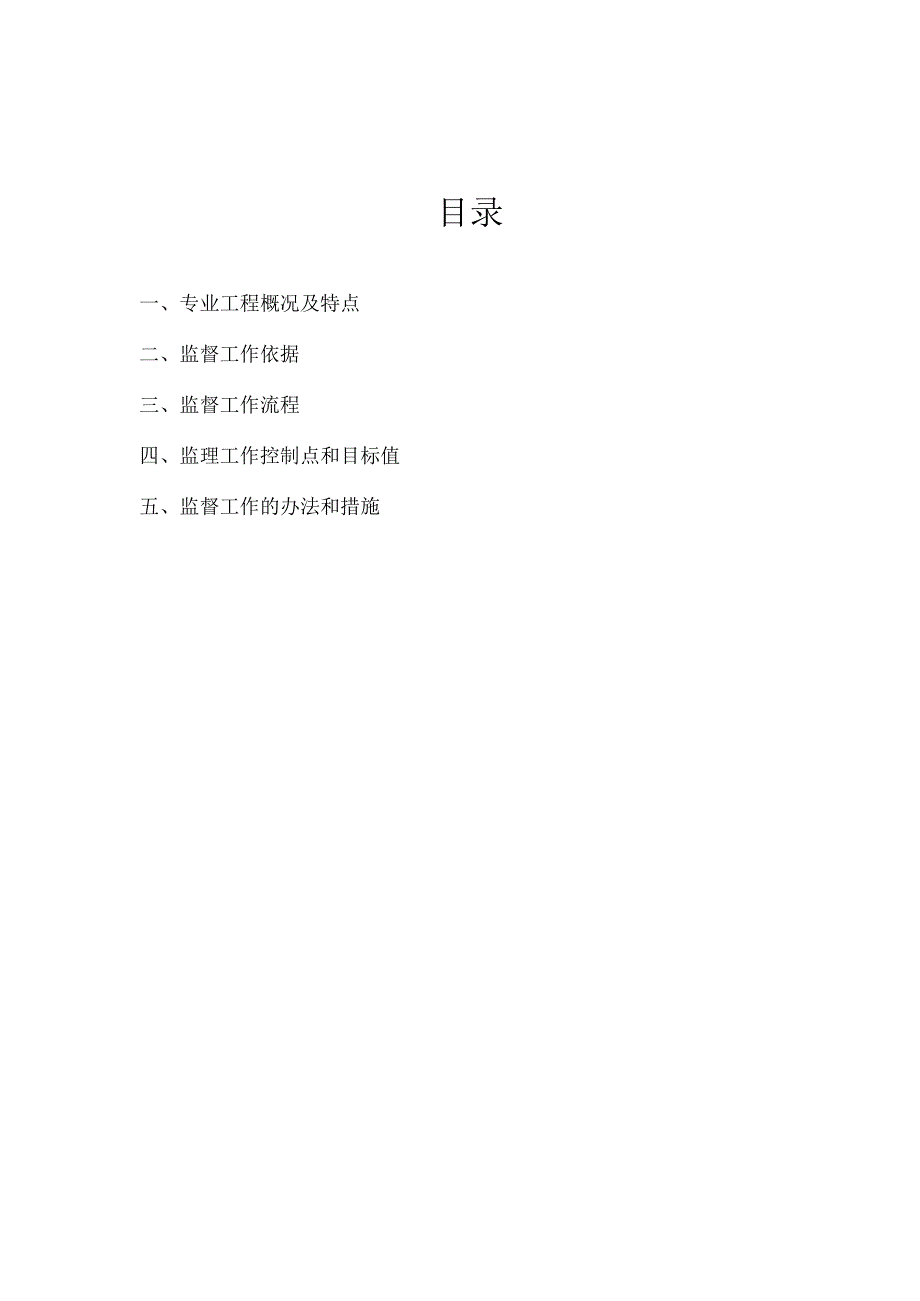

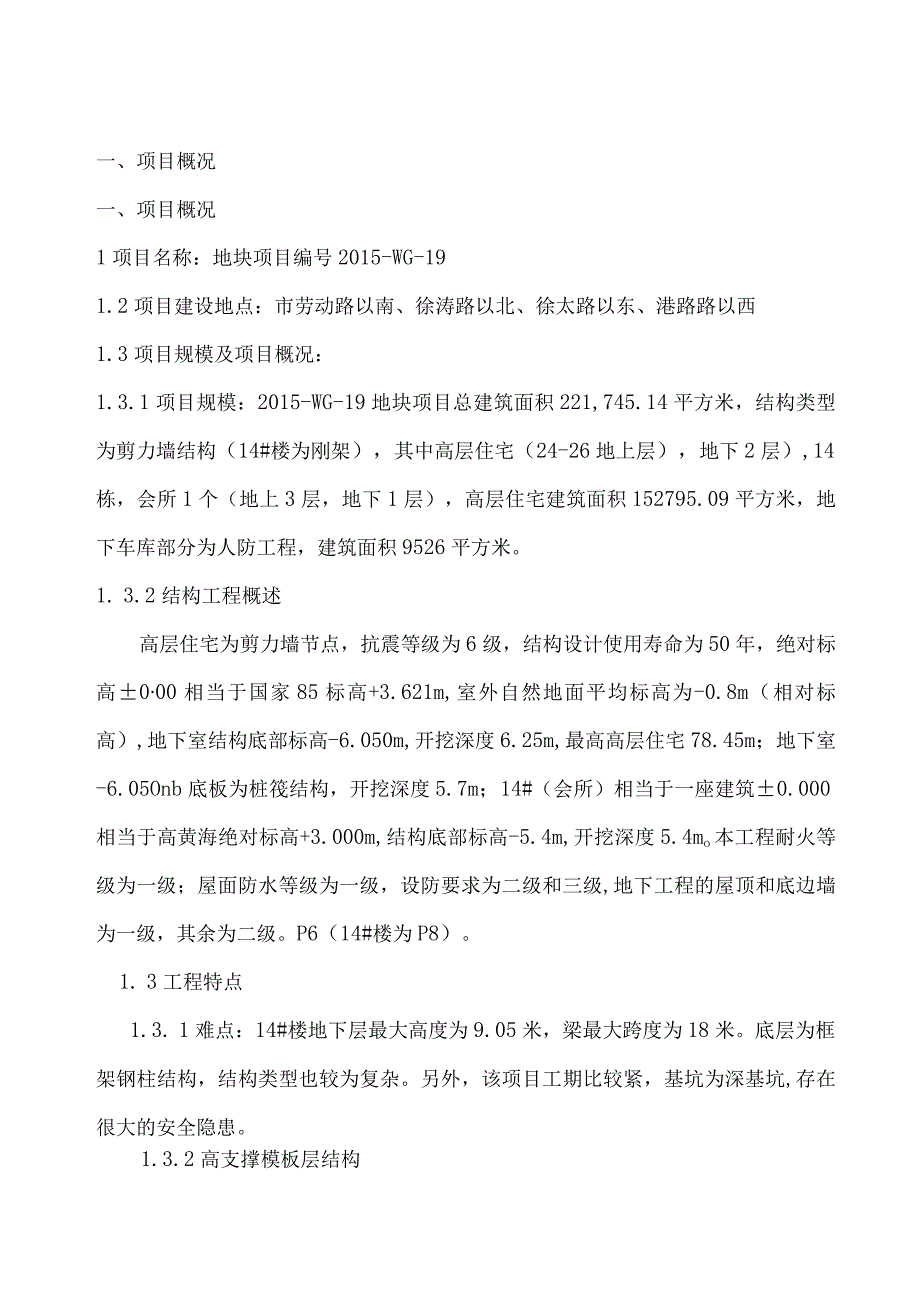

1、高支撑模板工程监理实施细则目录一、专业工程概况及特点二、监督工作依据三、监督工作流程四、监理工作控制点和目标值五、监督工作的办法和措施一、项目概况一、项目概况1项目名称：地块项目编号2015-WG-191.2项目建设地点：市劳动路以南、徐涛路以北、徐太路以东、港路路以西1.3项目规模及项目概况：1.3.1项目规模：2015-WG-19地块项目总建筑面积221,745.14平方米，结构类型为剪力墙结构（14#楼为刚架），其中高层住宅（24-26地上层），地下2层）,14栋，会所1个（地上3层，地下1层），高层住宅建筑面积152795.09平方米，地下车库部分为人防工程，建筑面积9526平方米。1
2、. 3.2结构工程概述高层住宅为剪力墙节点，抗震等级为6级，结构设计使用寿命为50年，绝对标高000相当于国家85标高+3.621m,室外自然地面平均标高为-0.8m（相对标高）,地下室结构底部标高-6.050m,开挖深度6.25m,最高高层住宅78.45m；地下室-6.05Onb底板为桩筏结构，开挖深度5.7m；14#（会所）相当于一座建筑0.000相当于高黄海绝对标高+3.000m,结构底部标高-5.4m,开挖深度5.4mo本工程耐火等级为一级；屋面防水等级为一级，设防要求为二级和三级,地下工程的屋顶和底边墙为一级，其余为二级。P6（14#楼为P8）。1. 3工程特点1.3. 1难点：14
3、#楼地下层最大高度为9.05米，梁最大跨度为18米。底层为框架钢柱结构，结构类型也较为复杂。另外，该项目工期比较紧，基坑为深基坑,存在很大的安全隐患。1.3.2高支撑模板层结构高模所在的层地下室一脚手架悬挂密网安全网有高支模板层底标高(m)-10.1柱混凝土强度等级C40高支模板层顶标高(m)-1.05梁板混凝土强度等级C40最大板跨度(米)6X9普通板跨度(m)3X6最大板厚(mm)250常用板厚(mm)180最大立柱截面尺寸(mm)600X700常用立柱截面尺寸(mm)600X600最大梁跨度(米)18共梁跨度5)9最大梁截面尺寸(丽)400X1500_常用梁截面尺寸(mm)400900监
4、管规则制定依据2.1 批准的监管计划2. 2设计文件和技术资料2. 3专业工程相关法规和标准：建筑工程施工质量验收标准(GB50300-2013)混凝土结构工程施工质量验收规程(GB50204-2015)建筑施工模板安全技术规程(JGJI62-2008)高层建筑混凝土结构技术规范(JGJ162-2010)大模板多层住宅结构设计施工规范(JGJ20-84)施工中扣件式钢管脚手架安全技术规程(JGJ30-2011)风险较大子项目安全管理办法建智(2009)87号关于加强建设项目高模板支撑系统施工安全管理的若干规定建安建(2010)3号文件。建设工程高模板支撑系统施工安全监督管理导则建智（2009）
5、254号2.4高模板工程施工组织设计和施工方案的审批。3.监督工作流程3.1 监督工作流程示意图基层处理，材料准备（施工单位）测设轴线、标高、截面放样（施工单位）轴线、标高验收（监理工程师）验收结果不合格重新整改合格支撑、模板的安装校正及自检（施工单位）验收模板工程（监理工程师）不合格验收结果重新整改合格签署验收意见（监理工程师）提出拆模申请（施工单位）审查混凝土强度是否达到要求（监理工程师）模板拆除，缺陷修补（施工单位）一支模施工：施工单位申报方案（方案经企业技术负责人批准，专家审核，并根据专家意见修改完善）-专业监理工程师审核-总监理工程师审核-施工单位签字批准。3.3 高支模架设阶段监理
6、工作程序：检查脚手架持证上岗，检查技术交底和安全文明交底，检查记录；测量、布置已经审核，监理工程师签字认可；对照方案检查纵横杆的设置和剪刀的设置，检查紧固件的扭矩值。3.4 浇筑混凝土施工监理工作程序：高支撑模板支撑系统验收、钢筋安装过程验收、混凝土浇筑组竣工验收、机械设备组织、可用性的安全监督员。同意混凝土浇筑；安排监理人员到场监督混凝土浇筑顺序是否按计划进行，严禁随行木工进入浇筑区观察木模板。3.5 支护拆模监理工作程序：施工单位申报拆模检验，检查混凝土拆模试块强度是否符合要求，拆模安全技术交底工作是否完成，是否全-时间安全现场监控到位，警戒线及警示标志是否按计划设置到位，并具备条件，可拆
7、除支撑。四、督导工作目标4.1 质量目标：严格按照法规要求，完善制度，做好控制，协调各方关系,确保子项目质量合格。4.2 安全文明施工目标：确保无人员伤亡，杜绝不安全施工。高支撑模板工程监理工作的目标值与目标值本次高模板工程的检查及主要验收内容如下:高支撑模板工程验收及主要验收清单表5.1序列号测试项目主要验收1基础结构强度和底层支撑系统2支架工程材料和组件保留数据和重新测试报告，3模板工程原料规格尺寸、断面尺寸、起拱高度-支持模板项目。高支撑模板工程监理质量控制点一览表表5.2序列项目控制点1施工单位资质施工企业资质是否符合本项目要求，是否有效2高支撑模板施工方案是否根据专家意见进行修订，审
8、批程序是否合法，3基础处理高支撑模板区下支撑系统是否完好，立柱垫板是否按计4支架安装极间距、纵横杆步距、剪刀撑设置、紧固件拧紧扭矩值5模板安装平面度、垂直度、断面尺寸、接缝等7混凝土浇筑过程支持沉降、位移、变形，监督第三方监测。8支架拆卸混凝土模板拆除强度报告是否符合法规要求，拆除支撑5.3现场检查验收材料和设备。5.3.1 高模板工程专业监理工程师使用的来料、设备检验包括：来料钢管、紧固件、附件必须报检合格；、壁厚、端面偏差及弯曲、外观、锈蚀等应符合要求，经抽样复验合格后方可使用。5.3.2见证材料抽样：高模板工程监理材料见证抽样清单表5.3序列材料名称需要检查的次数测试方法1分支（结构）材
9、料750机械性能复试2紧固件1000N280是一个检验取样、机械性能5. 4高支撑模板施工专项规划审查监督要点。高支撑模板施工专项规划的编制内容和建设单位的审核程序，必须符合住建部200987号的规定。高支模架设过程中的监理工作要点。搭建高支撑模板的单位和个人的资质必须符合有关规定。架设时，施工单位要做好自检，监理要做好巡检。混凝土浇筑监理要点。混凝土的浇筑必须按预定的浇筑程序和计划进行，并随时观察支架的变形情况，以免发生事故。6. 7支护拆解阶段的监管要点。支座的拆除应待混凝土强度达到设计要求后再拆除，拆除顺序应符合规范要求。六、高支撑模型监理工作方法及措施7. 1审核内容：审查承包商和分包
10、商的安全生产保障体系和质量保障体系是否建立健全；审核承包商提交的高支撑模板专项施工方案，是否按要求组织论证，并根据论证意见进行修改完善。并提出审查意见；审查施工单位提交的来料、构件、附件和设备的报告，审查基础处理后的检验报告，支座架设后的自检报告，高支模拆除申请报告等.；认真审查施工单位方案中技术方案的可行性和完整性。8. 2审核内容：分包商、分包商资质、安全生产许可证、专职安全员、特种人员工作证；查阅专项计划中的荷载计算书；审查地基处理的承载力、标高、平整度、排水等;审查支座检查支座（件）、扫杆、支座等的位置、间距、质量是否符合设计要求；检查模板的安装位置、尺寸、标高是否符合要求；检查结构混
11、凝土在拆除支撑之前是否在相同条件下进行测试。砌块强度测试报告是否符合脱模强度要求等。6.3质量安全问题处理：对未按批准的专项施工方案实施的架设、使用或拆除中的质量安全问题，材料、构件、附件未经监理验收或不合格，支座架设未经检验合格未经授权接受。进行预压或混凝土浇筑的监理工程师应当及时出具监理工程师通知、备忘录、停工令等，并向业主报告，必要时向政府行政管理部门报告。对监理工程师在日常巡视检查中发现的一些轻微质量问题和安全隐患，应当及时要求建设单位进行现场整改和复查。6. 4车站旁边。混凝土浇筑站，是否按计划进行浇筑，在浇筑过程中注意转换梁变形观察，发现隐患及时报告。6.5 检验内容：现场安全警示
12、、施工顺序、方法、施工质量、安全文明施工；施工人员安全防护完善，有无违法违规操作；支架的扫杆、斜撑、剪撑的稳定设置，混凝土浇筑过程中支架的变形、沉降、稳定性等检查，发现并及时处理。6.6 现场协调方式：专题会议。6. 7其他监理方式：监理工程师联系方式及通知。6.8验收。6. 8.1验收条件：施工单位按计划完成工作，并在自检合格的基础上提交书面申报。7. 8.2验收程序：按验收程序流程图操作。8. 8.3验收验收：杆距、步距、垂直度、紧固件扭矩。剪刀撑设置等6.9高模板工程履行法定监理职责。6.9.1开工前的安全监督管理：安全管理制度是否健全，特殊工种岗位证书是否有效,审查高模板专项施工方案。检查施工安全技术交底工作是否到位，对来料钢管紧固件进行抽查，合格后方可使用。6.9.2施工过程中的安全监督管理：检查支护架设过程安全员是否到位，是否按批准的专项方案架设，并用扭力扳手抽查紧固件安装数据，检查立杆间距设置，台阶横杆、扫杆与剪刀撑的距离。
