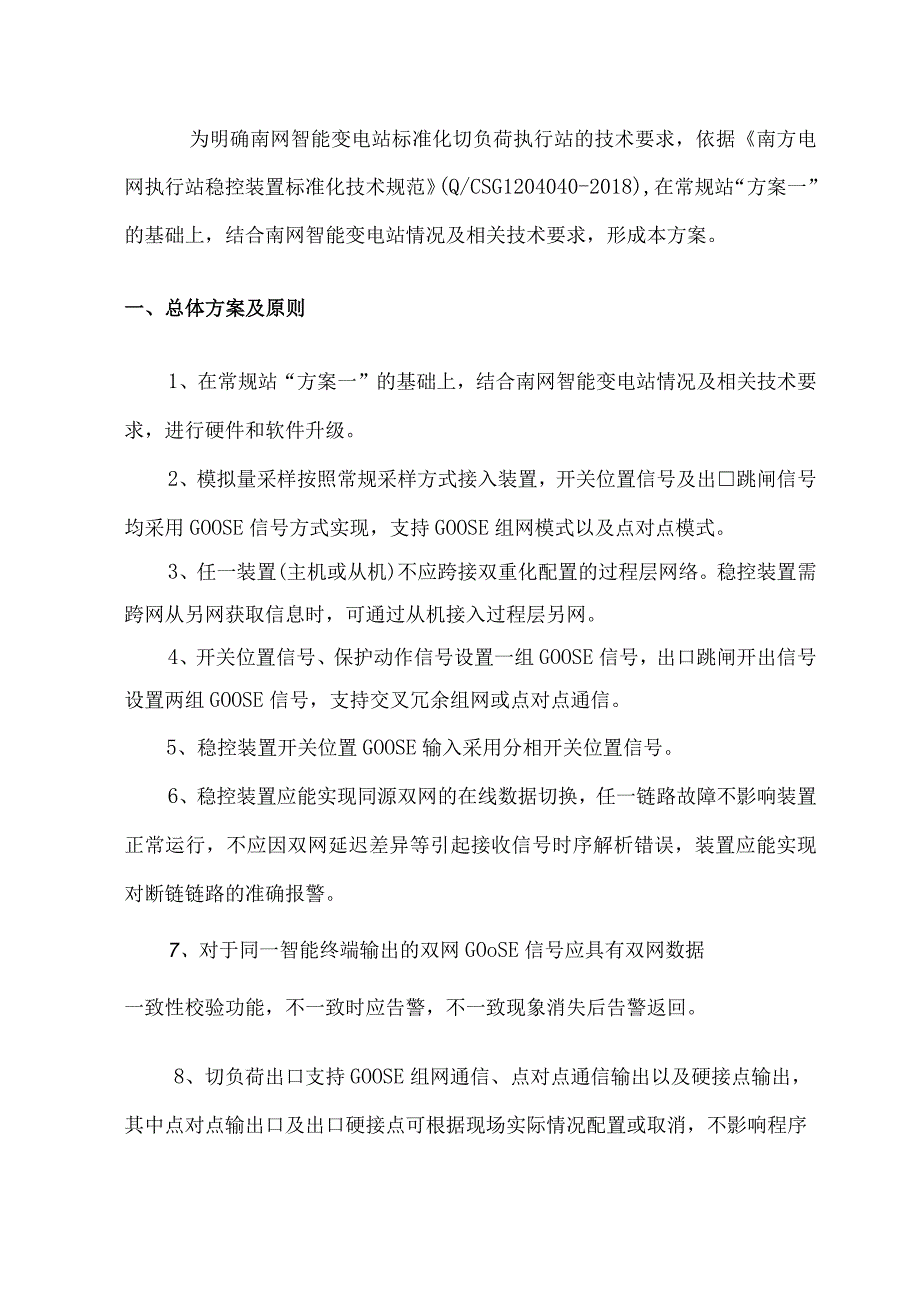

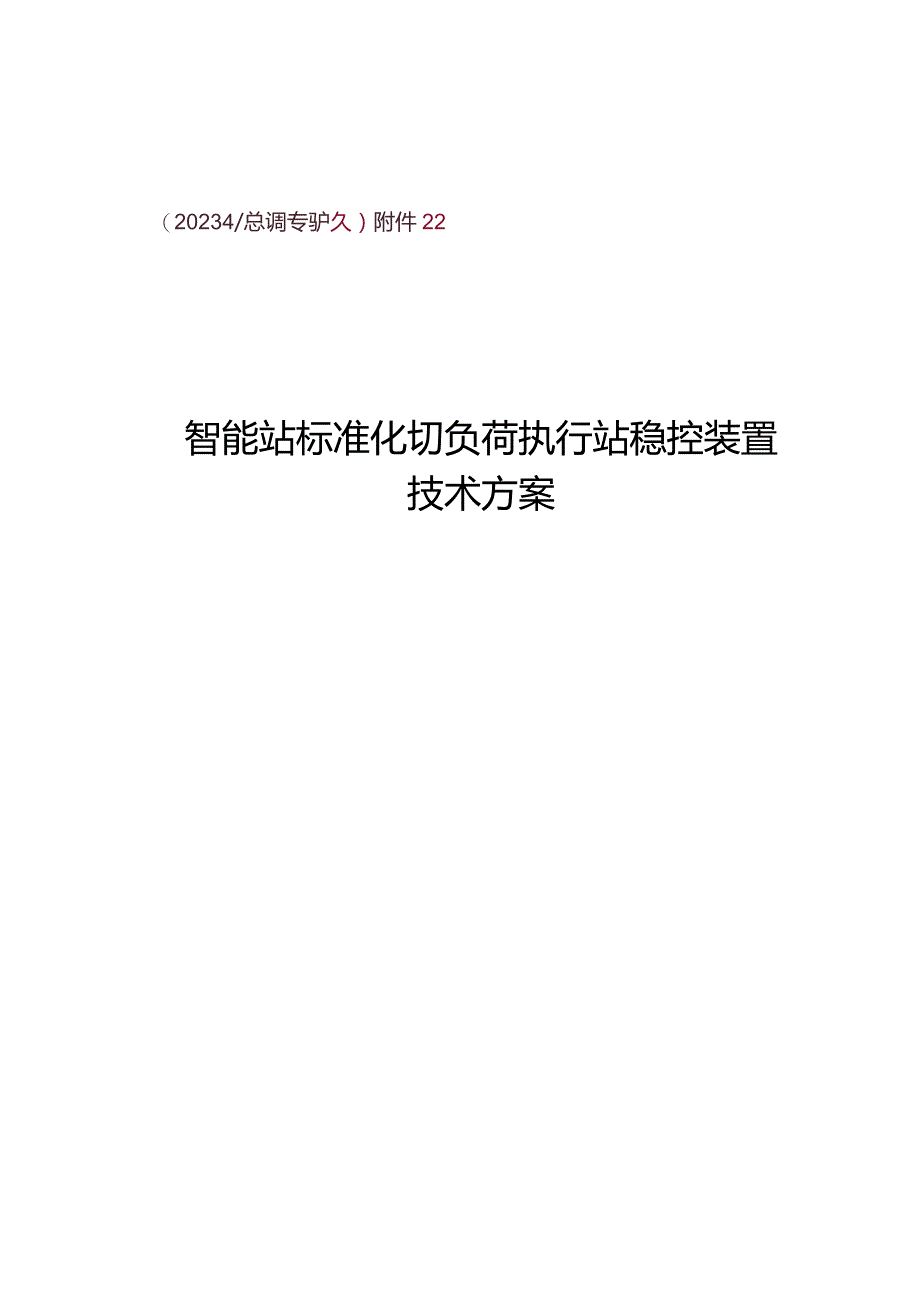

1、(20234/总调专驴久)附件22智能站标准化切负荷执行站稳控装置技术方案为明确南网智能变电站标准化切负荷执行站的技术要求,依据南方电网执行站稳控装置标准化技术规范(Q/CSG1204040-2018),在常规站“方案一”的基础上,结合南网智能变电站情况及相关技术要求,形成本方案。一、总体方案及原则1、在常规站“方案一”的基础上,结合南网智能变电站情况及相关技术要求,进行硬件和软件升级。2、模拟量采样按照常规采样方式接入装置,开关位置信号及出跳闸信号均采用GOOSE信号方式实现,支持GOOSE组网模式以及点对点模式。3、任一装置(主机或从机)不应跨接双重化配置的过程层网络。稳控装置需跨网从另网

2、获取信息时,可通过从机接入过程层另网。4、开关位置信号、保护动作信号设置一组GOOSE信号,出口跳闸开出信号设置两组GOOSE信号,支持交叉冗余组网或点对点通信。5、稳控装置开关位置GOOSE输入采用分相开关位置信号。6、稳控装置应能实现同源双网的在线数据切换,任一链路故障不影响装置正常运行,不应因双网延迟差异等引起接收信号时序解析错误,装置应能实现对断链链路的准确报警。7、对于同一智能终端输出的双网GOoSE信号应具有双网数据一致性校验功能,不一致时应告警,不一致现象消失后告警返回。8、切负荷出口支持GOOSE组网通信、点对点通信输出以及硬接点输出,其中点对点输出口及出口硬接点可根据现场实际

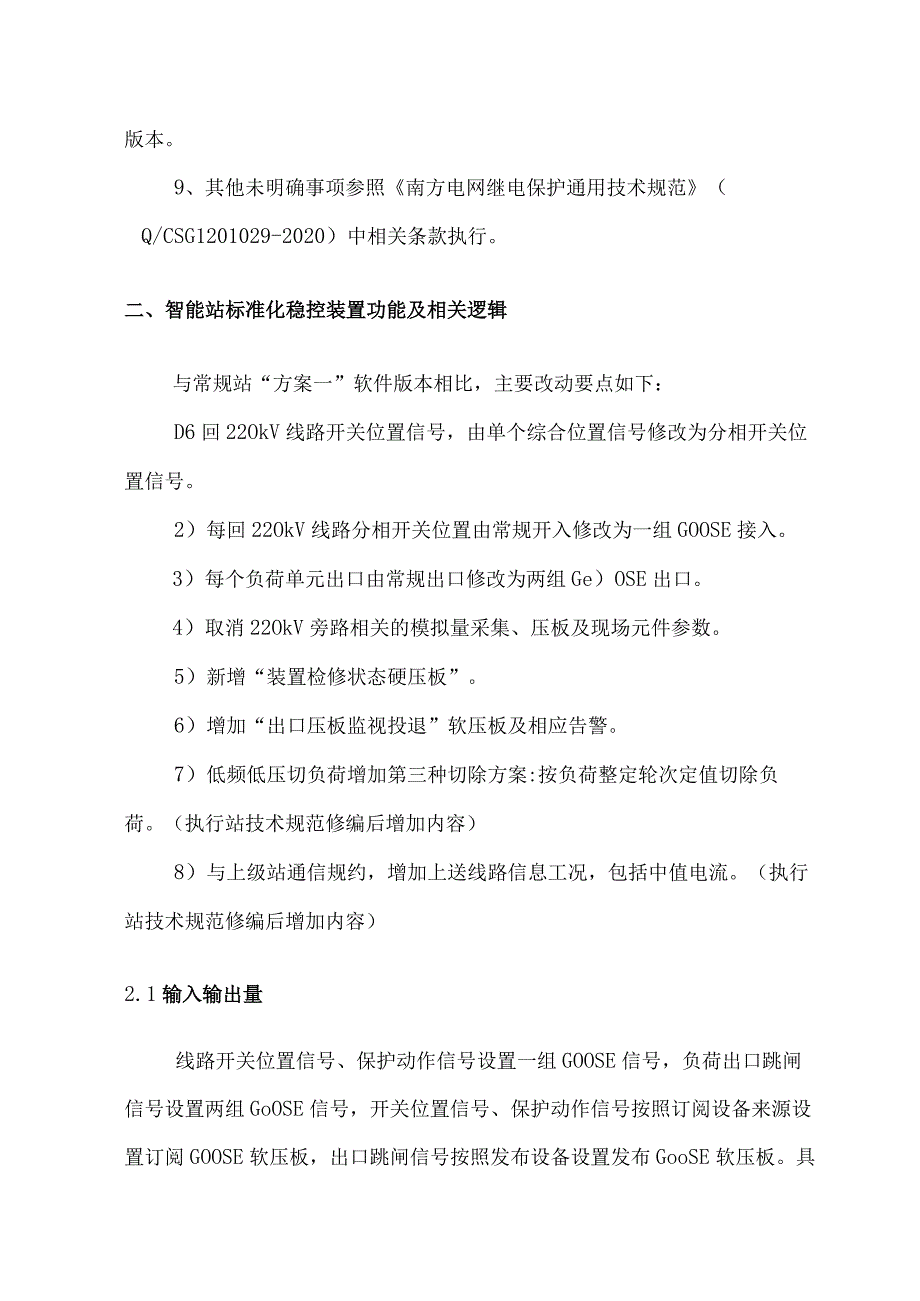

3、情况配置或取消,不影响程序版本。9、其他未明确事项参照南方电网继电保护通用技术规范(Q/CSG1201029-2020)中相关条款执行。二、智能站标准化稳控装置功能及相关逻辑与常规站“方案一”软件版本相比,主要改动要点如下:D6回22OkV线路开关位置信号,由单个综合位置信号修改为分相开关位置信号。2)每回22OkV线路分相开关位置由常规开入修改为一组GOOSE接入。3)每个负荷单元出口由常规出口修改为两组Ge)OSE出口。4)取消22OkV旁路相关的模拟量采集、压板及现场元件参数。5)新增“装置检修状态硬压板”。6)增加“出口压板监视投退”软压板及相应告警。7)低频低压切负荷增加第三种切除方

4、案:按负荷整定轮次定值切除负荷。(执行站技术规范修编后增加内容)8)与上级站通信规约,增加上送线路信息工况,包括中值电流。(执行站技术规范修编后增加内容)2.1输入输出量线路开关位置信号、保护动作信号设置一组GOOSE信号,负荷出口跳闸信号设置两组GoOSE信号,开关位置信号、保护动作信号按照订阅设备来源设置订阅GOOSE软压板,出口跳闸信号按照发布设备设置发布GooSE软压板。具体如下表所示:信号类型信号名称信号取用原则线路开关位置信号线路*HWJA(1)从机取用逻辑:同源双网信号处理原则参照南方电网继电保护通用技术规范(Q/CSG1201029-2020)中“GOOSE接收机制”执行。线路

5、*HWJB线路*HWJC保护动作信号线路*保护跳A线路*保护跳B线路*保护跳C主变*保护三跳负荷出口跳闸信号负荷*跳闸出口1跳闸出口均按照两组信号输出。支持GOOSE组网通信及点对点通信输出,考虑到部分智能站IOkV侧无GOOSE组网的情况,预留部分出口跳闸硬接点,可根据现场实际情况配置或取消,不影响程序版本。负荷*跳闸出口2以下与常规站对比详细说明:项目对象常规站智能站备注输入模拟量220kV母线三相电压4回4回主变高压侧4台4台4台的三相电压及三相电流220kV线路6回6回6回线路的三相电压及三相电流220kV旁路1回无切负荷单元16回16回16回负荷的单相电压单相电流压板总出口投入1块(

6、硬压板)1块(软压板)通道压板2块(硬压板)2块(软压板)监控信息闭锁压板1块(硬压板)1块(硬压板)装置检修状态压板无1块1)发出命令时GOoSE等信息带项目对象常规站智能站备注(硬压板)检修标志位;2) GOOSE开入检修不一致时闭锁相应逻辑;3) 61850后台信息test标志位。出口压板监视开放告警无1块(软压板)远方操作允许压板无1块(硬压板)试验压板1块(硬压板)1块(软压板)允许远方修改定值无1块软压板只能在现场装置上操作,不支持远方操作允许远方投退软压板无1块元件检修压板6+4块(硬压板)6+4块(软压板)线路旁代压板6块(硬压板)无母线检修压板4块(硬压板)4块(软压板)负荷

7、允切压板16块(硬压板)16块(软压板)线路开关位置GOOSE订阅压板无2*6块(软压板)常规站不配置;智能站为GOOSE订阅软压板,每个开关位置设置两个GOOSE订阅软压板。线路保护动作信号GOOSE订阅压板无6块(软压板)常规站不配置;智能站为GOOSE订阅软压板,每条线路设置1个GooSE订阅软压板。主变保护动作信号GOOSE订阅压板无4块(软压板)常规站不配置;智能站为GOOSE订阅软压板,每台主变设置1个GOOSE订阅软压板。负荷单元出口压板16块(硬压板)2*16块(软压板)常规站为双联出口压板;智能站为GOOSE发布出M软压板,每个负荷单元设置两组GOOSE出口。开入量线路开关位

8、置信号6个2*6*3个常规站外回路三相合位并接为一个接入;智能站采集分相开关位置,每个开关位置每相设置一组GOOSE输入。线路保护动作信号6*3个智能站采集线路分相跳闸信号,每条线路每相跳闸信号设置一组GOOSE输入。主变保护动作信号4个智能站采集主变三相跳闸信号,每台主变跳闸信号设置一组项目对象常规站智能站备注GooSE输入。出口硬压板投入监视开入16个16个当采用切负荷出口硬接点时,关联的压板投退监视开入。跳信机信号开入跳信机装置异常无1个装置收到相关开入,形成开入变位报文并上送,与稳控逻辑无关。跳信机通信异常无1个跳信机动作无1个开出量本地切负荷出口16个16*2个常规站开出板卡输出;智

9、能站配置GOOSE出口,每个负荷单元设置两组GOOSE出口。告警、闭锁、通道异常、动作信号等若干若干智能站增加GOOSE发布装置动作信号其他GOoSE组网通信口无3*4个220kV设置Al、A2、Bl、B2共4个组网口,UOkV、IOkV参考设置。GOOSE切负荷点对点通信口无16个16个GOOSE点对点通信口,根据实际情况配置点对点通信口,不影响程序版本。切负荷出口硬接点16个若干预留部分切负荷出口硬接点,根据实际情况配置选用,不影响程序版本。网络通信端口3个4个2.2装置告警功能处理逻辑以下与常规站对比详细说明:序号告警名称说明装置处理措施常规站智能站1母线PT断线母线三相电压不平衡(U2

10、214%Un)或无压(三相均低于25%Un)延时5s告警;相应元件不参与策略判别有有2220kV线路PT断线三相不平衡:U2=14%Un,或三相失压:Imax6%In且Umax=14%Un,或三相失压:延时5s告警;相应元件不参与策略判别有有序号告警名称说明装置处理措施常规站智能站lmax6%In且Umax6%In延时5s告警;相应元件不参与策略判别有有5220kV线路CT断线三相电流不平衡31020.04Tn+0.25*MaxIa,Tb,Tc)延时5s告警;相应元件不参与策略判别有有6主变CT断线三相电流不平衡31020.04In+0.25*MaxIa,lb,IcJ延时5s告警;相应元件不参

11、与策略判别有有7母线频率越限异常母线频率小于33Hz或大于80Hz延时5s告警报文。若恢复正常,则自动解除闭锁。有有8通信码流异常通信码流连续不满足通信规约格式达到1秒或600帧数通道告警,并给出报文有有9通信通道中断装置收不到相应通道信息通道告警,并给出报文有有10线路智能终端GOOSE链路中断按元件接入数据集判断1)报“线路开关位置异常”告警2)如果A网和B网信号均无效且投停结合位置判断,元件工况置为无效。3)如果A网和B网信号均无效且跳闸结合位置判断,闭锁元件跳闸。无有11线路智能终端GOOSE数据异常12线路智能终端GOOSE检修不一致13线路开关位置异常电流大于投运电流定值且开关位置

12、为分,或开关位置三相不一致,或GOOSE开入无效延时5s告警。有有14出口压板投退异常告警“出口压板监视开放告警软压板”、“总出口投入软压板”均投入时,任一负荷的优先级定值非0、允切压板投入,负荷出口软压板退出。延时5s告警无有三、南网智能站标准化切负荷执行站稳控装置组网模式方案智能站标准化切负荷执行站稳控装置应支持以下各种组网方式(同一版本支持各种组网方式),具体按照相应规程要求可根据实际情况选择。根据装置获取信息方式可分两类:一种是交叉冗余方式,即每套均获取单套(单网)开入量信息,GoOSE输出双套(双网)信息;一种是双套相互独立方式,即每套装置仅获取单套(单网)开入量信息,GoOSE输出

13、单套(单网)信息。每种大类下根据智能站的终端配置(部分电压等级为单套)以及输入输出连接方式(组网还是点对点)的不同又有细分。以下根据一典型配置示意说明各组网方式如下:1、交叉冗余方式双套交叉冗余方式下,每套装置获取一组(单网)信息,GOOSE输出双套(双网)信息,网络中任一设备故障,影响该套装置逻辑,但不会影响该套装置出口。(1)双套均组网方式每套装置通过不同网出口跳闸时,应通过不同从机接入。装置GOOSE组网通信口典型设置如下表。装置名称采集模拟量A套装置GOOSE组网口B套装置GoOSE组网口说明从机13条220kV线路和2台主变220kVG00SEAl220kVG00SEBl第一组22OkV组网通信口220kVGOOSEA2220kVGOOSEB2从机23条220kV线路和2台主变220kVGOOSEBl220kVGSEAl第二组220kV组网通信口220kVG00SEB2220kVGSEA2(2)一套组网一套点对点以及双套均点对点模式。如果稳控装置的GOOSE通信形式如果改为点对点,可衍生出交叉冗余通信的另两种方案:一套组网另套点对点、双套均点对点方式。(3)如果智能终端只配置单套时,上述组网结构中相应接线不连接即可。稳控装置输出第二套智能终端装置的GOOSE虚端子不连接即可。2、双套相互独立方式该种方式连接方式下,每套稳控装置仅获取一组信息、
