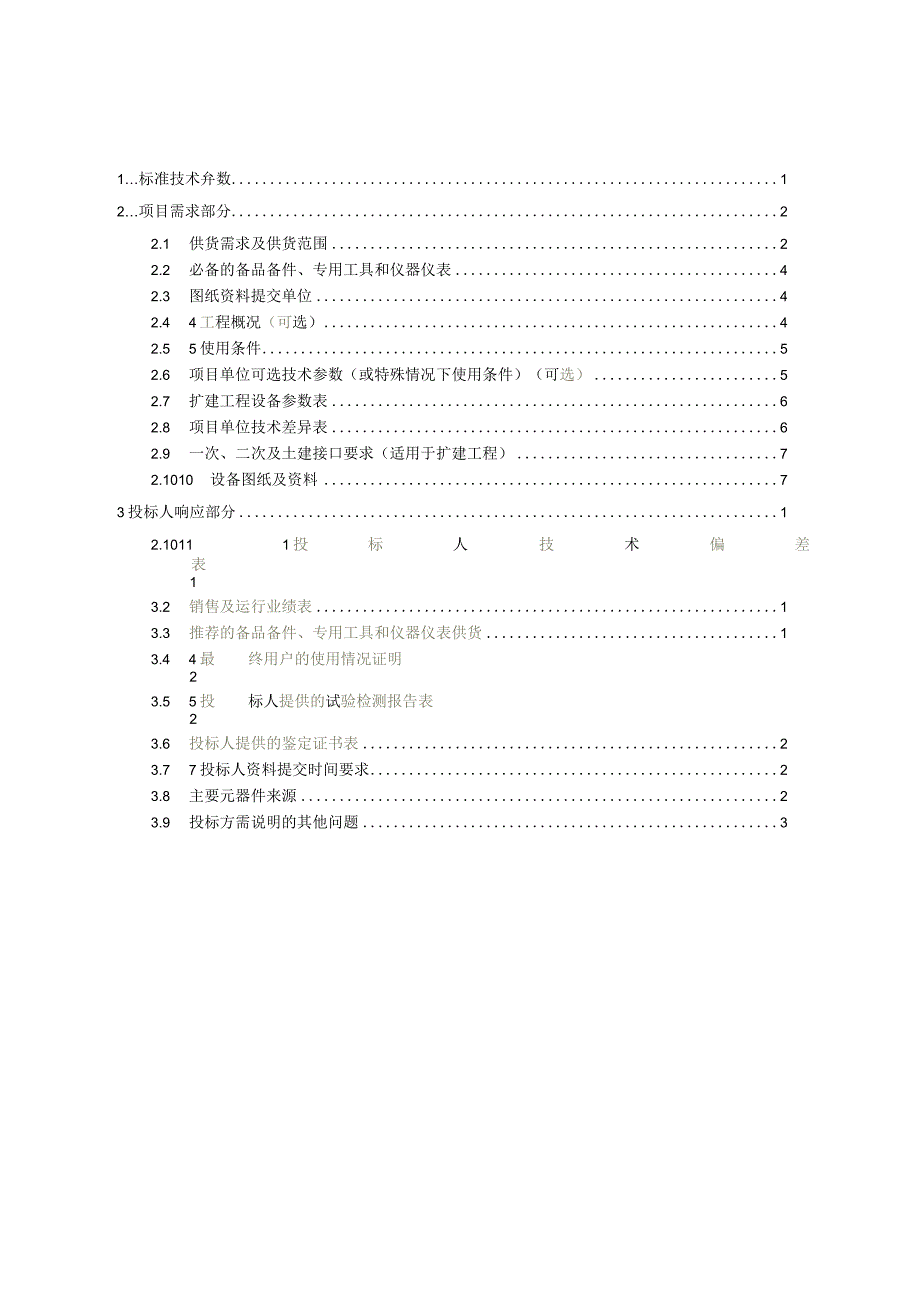

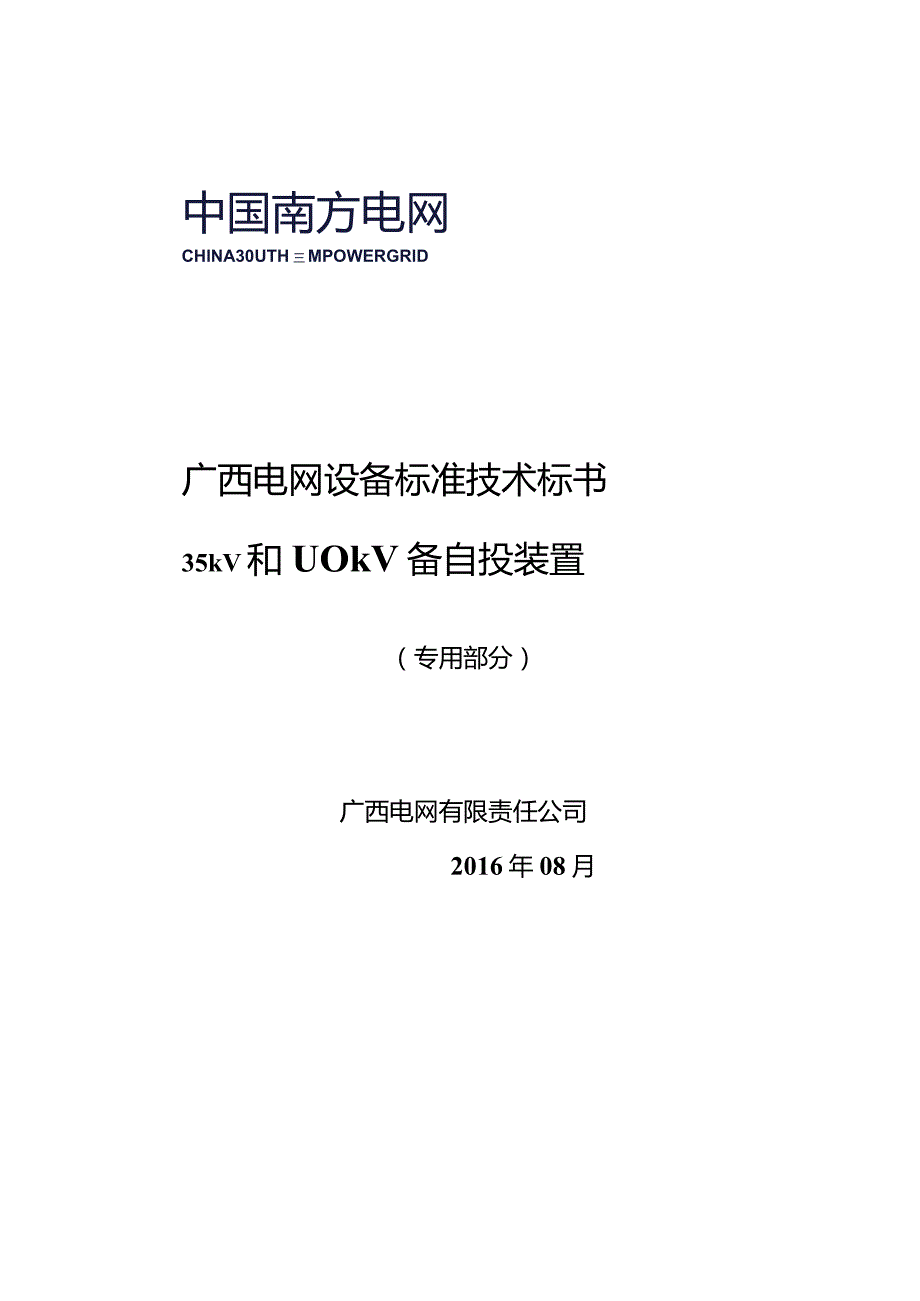

1、中国南方电网CHlNA30UTH三MPOWERGRlD广西电网设备标准技术标书35kV和UOkV备自投装置（专用部分）广西电网有限责任公司2016年08月1标准技术弁数12项目需求部分22.1 供货需求及供货范围22.2 必备的备品备件、专用工具和仪器仪表42.3 图纸资料提交单位42.4 4工程概况（可选）42.5 5使用条件52.6 项目单位可选技术参数（或特殊情况下使用条件）（可选）52.7 扩建工程设备参数表62.8 项目单位技术差异表62.9 一次、二次及土建接口要求（适用于扩建工程）72.1010 设备图纸及资料73投标人响应部分12.1011 1投标人技术偏差表13.2 销售及运

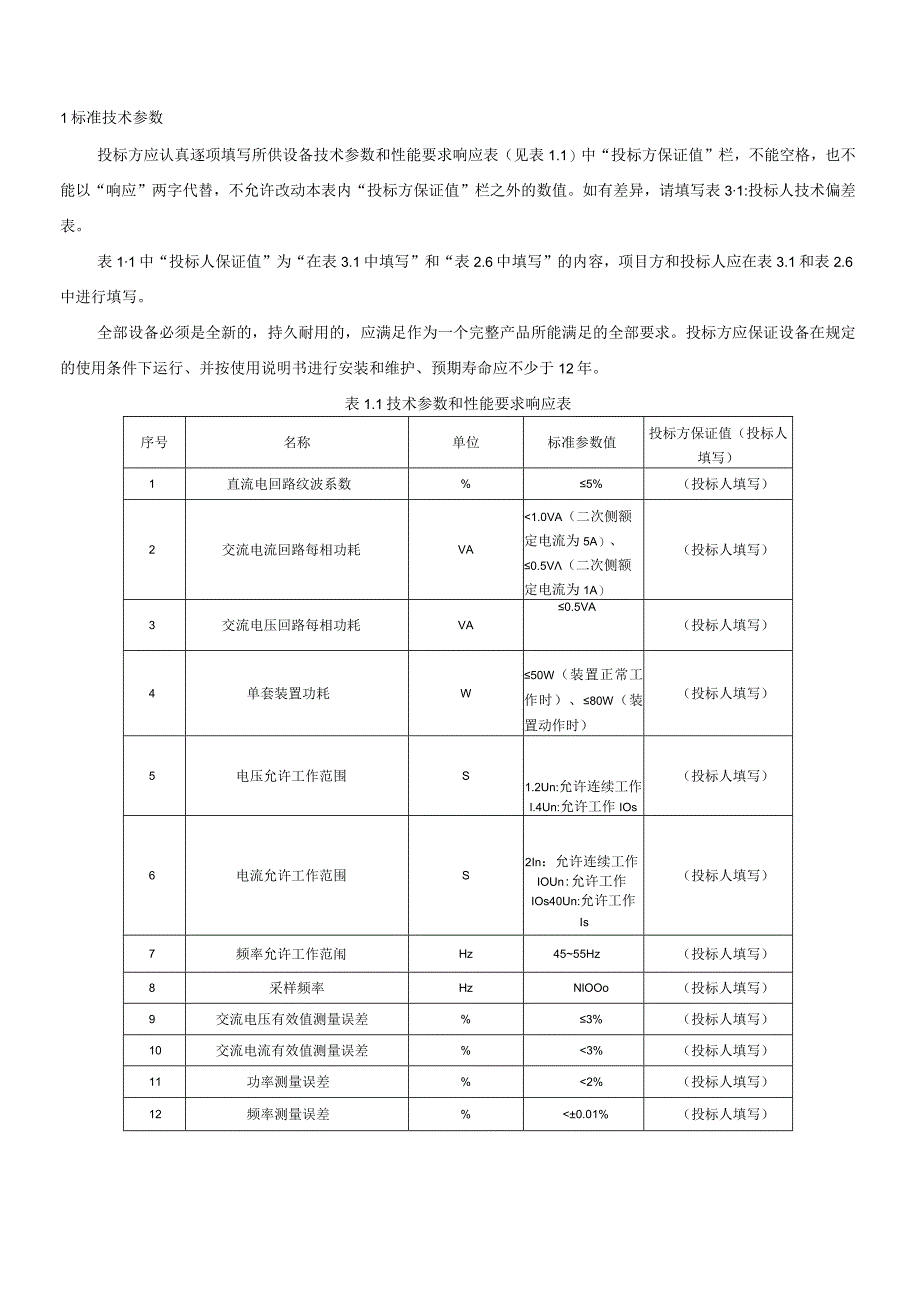

2、行业绩表13.3 推荐的备品备件、专用工具和仪器仪表供货13.4 4最终用户的使用情况证明23.5 5投标人提供的试验检测报告表23.6 投标人提供的鉴定证书表23.7 7投标人资料提交时间要求23.8 主要元器件来源23.9 投标方需说明的其他问题31标准技术参数投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1.1）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。如有差异，请填写表31:投标人技术偏差表。表11中“投标人保证值”为“在表3.1中填写”和“表2.6中填写”的内容，项目方和投标人应在表3.1和表2.6中进行填写。
3、全部设备必须是全新的，持久耐用的，应满足作为一个完整产品所能满足的全部要求。投标方应保证设备在规定的使用条件下运行、并按使用说明书进行安装和维护、预期寿命应不少于12年。表1.1技术参数和性能要求响应表序号名称单位标准参数值投标方保证值（投标人填写）1直流电回路纹波系数%5%（投标人填写）2交流电流回路每相功耗VA1.0VA（二次侧额定电流为5A）、0.5V（二次侧额定电流为1A）（投标人填写）3交流电压回路每相功耗VA0.5VA（投标人填写）4单套装置功耗W50W（装置正常工作时）、80W（装置动作时）（投标人填写）5电压允许工作范围S1.2Un:允许连续工作l.4Un:允许工作IOs（投标
4、人填写）6电流允许工作范围S2In：允许连续工作IOUn:允许工作IOs40Un:允许工作Is（投标人填写）7频率允许工作范闱Hz4555Hz（投标人填写）8采样频率HzNlOOo（投标人填写）9交流电压有效值测量误差%3%（投标人填写）10交流电流有效值测量误差%3%（投标人填写）11功率测量误差%2%（投标人填写）12频率测量误差%0.01%（投标人填写）13相位角测量误差OIHz（投标人填写）26记录最新动作录波次210次（投标人填写）2记录最新的异常或开入变位记录条NloO条（投标人填写）72事件记录分辨率msW2ms（投标人填写）8所有导电回路与地、无电气联系的各导电回路之间绝缘电阻
5、MQ20M（投标人填写）29装置工作电源V（招标人填写）30CT二次额定电流A（招标人填写）31其他（招标人填写）2项目需求部分2j供货需求及供货范围投标方提供的设备具体规格见表2.1：供货范围及设备需求一览表。投标方应如实填写“投标方保证”栏。投标方应确保供货范围完整，对于属于合同设备运行所必需的部件（含备品、专用工具等），即使本供货范围未列出或数目不足，投标方仍须在执行合同时免费补足。投标方应根据自身设备的具体情况，提供详细的设备配置清单，包括安装材料、专用工具和备品备件，清单中依次说明型号、数量、产地、生产厂家等内容。表2.1供货范围及设备需求一览表序号设备名称招标方要求投标方保证型式、
6、规格单位型式规格单位数量（以卜.设备为每套备自投装置配置数量）备自投装置：接入的电流回路数及相数：.接入的电压回路及相数：招标人提供135kV（或IIOkV）备自投装置屏开入量数量：.信号回路出II数量：一跳闸回路出口数量：打印机：数量1台柜体尺寸：2260800X600（高X宽X深），前后开门，颜色RA17035端子排及相关附件面2数字复接接口装置2M台3接口屏柜（含屏内配接线、小开关、端子排等）前后开门；2200mm600mm60Omm面4尾纤/尾缆单模，含FC接头，尾纤3根一组（2用1备），尾缆不少于4组5同轴电缆型号为SYV-75-2-1,带19接头，每根一米。根6光纤熔接盒个（本栏可
7、选）设计单位：联系人：联系方式：2.2 必备的备品备件、专用工具和仪器仪表投标方应向招标方提供必备的备品备件、专用工具和仪器仪表清单见表2.2,要求提供的备品备件、专用工具和仪器仪表应是新品，与设备同型号、同工艺。表2.2必备的备品备件、专用工具和仪器仪表清单（项目单位填写）序号名称型号及规格单位数量使用处备注123452.3图纸资料提交单位表2.3提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类（设计单位）（项目单位填写）（项目单位填写）安装使用说明书试验报告其它资料图纸类（项目单位）（项目单位填写）（项目单位填写）安装使用说明书试验报告其它
8、资料2.4 工程概况（可选）本技术标书采购的设备适用的工程概况见表2.4“工程概况一览表”：若为扩建工程项目单位应同时填写表2.7”扩建工程设备参数表”。表2.4工程概况一览表（项目单位填写）序号名称项目单位填写1工程名称2工程建设单位3工程地址4是否为扩建工程（是/否）5运输条件7安装点短路电流8.,91011项目前期情况说明（可选）2.5 使用条件表2.5设备外部条件一览表（项目单位填写）序号名称单位数值备注（须说明本工程适用的是正常使用条件或是特殊使用条件）1温度最高气温C+55最低气温C-10最大日温差C252湿度日相对湿度平均值%95月相对湿度平均值%903海拔高度m10004地宸烈
9、度Vn度5水平加速度nv20.25g67垂直加速度ny20.125g污秽等级In级8大气压力Pa80-1062.6 项目单位可选技术参数（或特殊情况下使用条件）（可选）抽检项目应统一由南方电网公司物资部或广西电网公司物资部组织进行。表2.6项目单位目选技术参数序号名称项目标准参数值项目单位要求值投标人保证值1232.7 扩建工程设备参数表项目方应提供扩建站设备参数，如表2.7所示。投标方应将所供设备与本招标书技术文件有差异之处，无论优于或劣于本招标书要求，均汇集成此表。表2.7扩建工程设备参数表序号名称项目标准参数值原参数值（项目单位填写）投标人保证值1232.8 项目单位技术差异表项目单位原
10、则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况,如有差异，应逐项在“项目单位技术差异表”中列出。表2.8项目单位技术差异表（木表是对技术标书的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达122.9 一次、二次及土建接口要求（适用于扩建工程）2.10 设备图纸及资料招标文件中项目单位应提供以下图纸D电气主接线图2）户外平面布置图3投标人响应部分3.1投标人需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术差异表。“投标人保证值”应与型式试验报告及其他性能试验报告相符。3.1投标人技术偏差表投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在投标人技术偏差表中填写“无偏差”。表3.2投标人技术偏差表序号项目对应条款编号技术招标文件要求偏差备注123453.2销售及运行业绩表表3.3销伐及运行业绩表序号产品型
