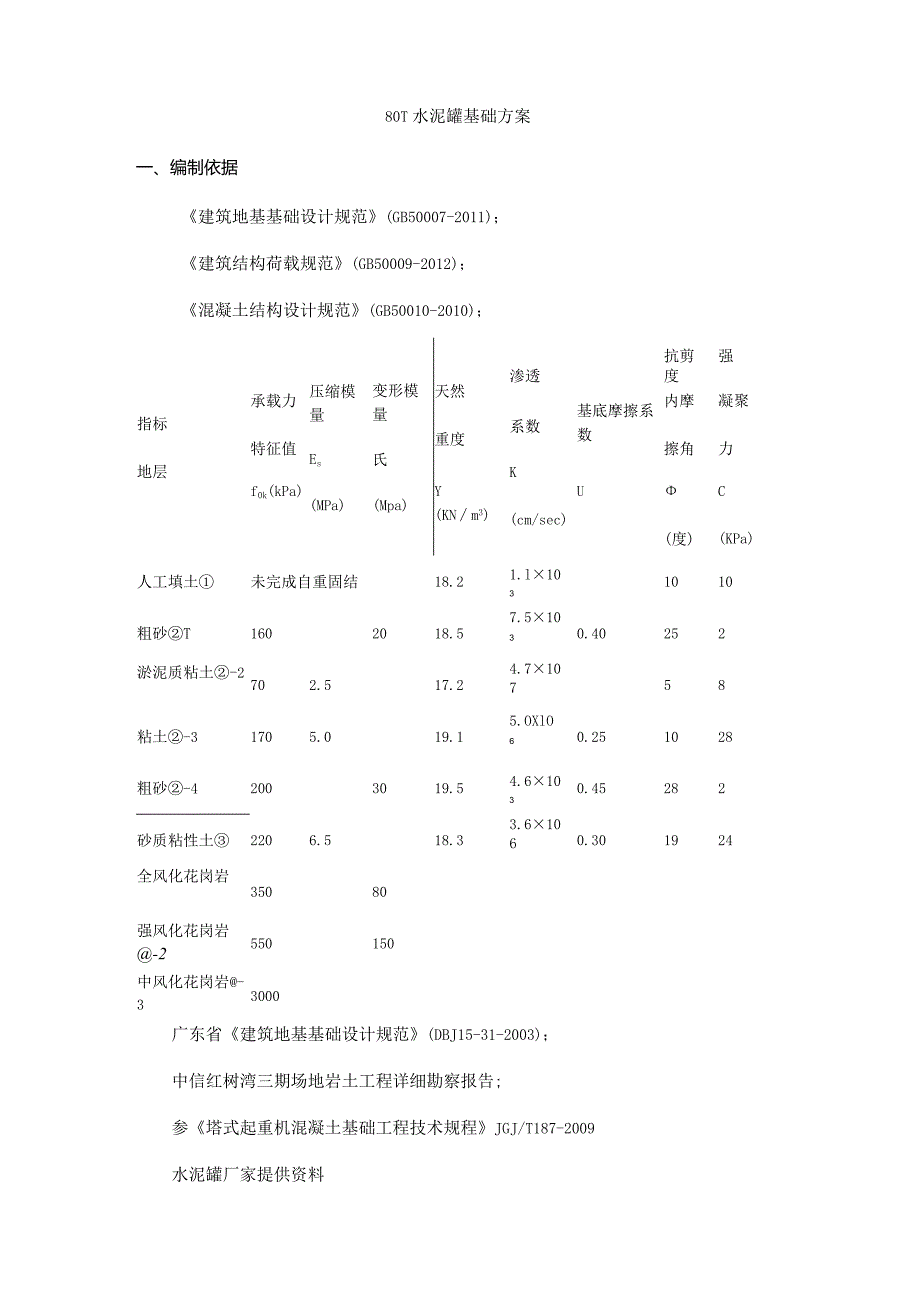

1、80T水泥罐基础方案一、编制依据建筑地基基础设计规范(GB50007-2011)；建筑结构荷载规范(GB50009-2012)；混凝土结构设计规范(GB50010-2010)；抗剪强压缩模量Es变形模量氏天然重度渗透度指标地层承载力特征值系数K基底摩擦系数内摩擦角凝聚力f0k(kPa)(MPa)(Mpa)Y(KNm3)(cm/sec)UC(度)(KPa)人工填土未完成自重固结18.21.l1031010粗砂T1602018.57.51030.40252淤泥质粘土-2702.517.24.710758粘土-31705.019.15.OXlO60.251028粗砂-42003019.54.6103

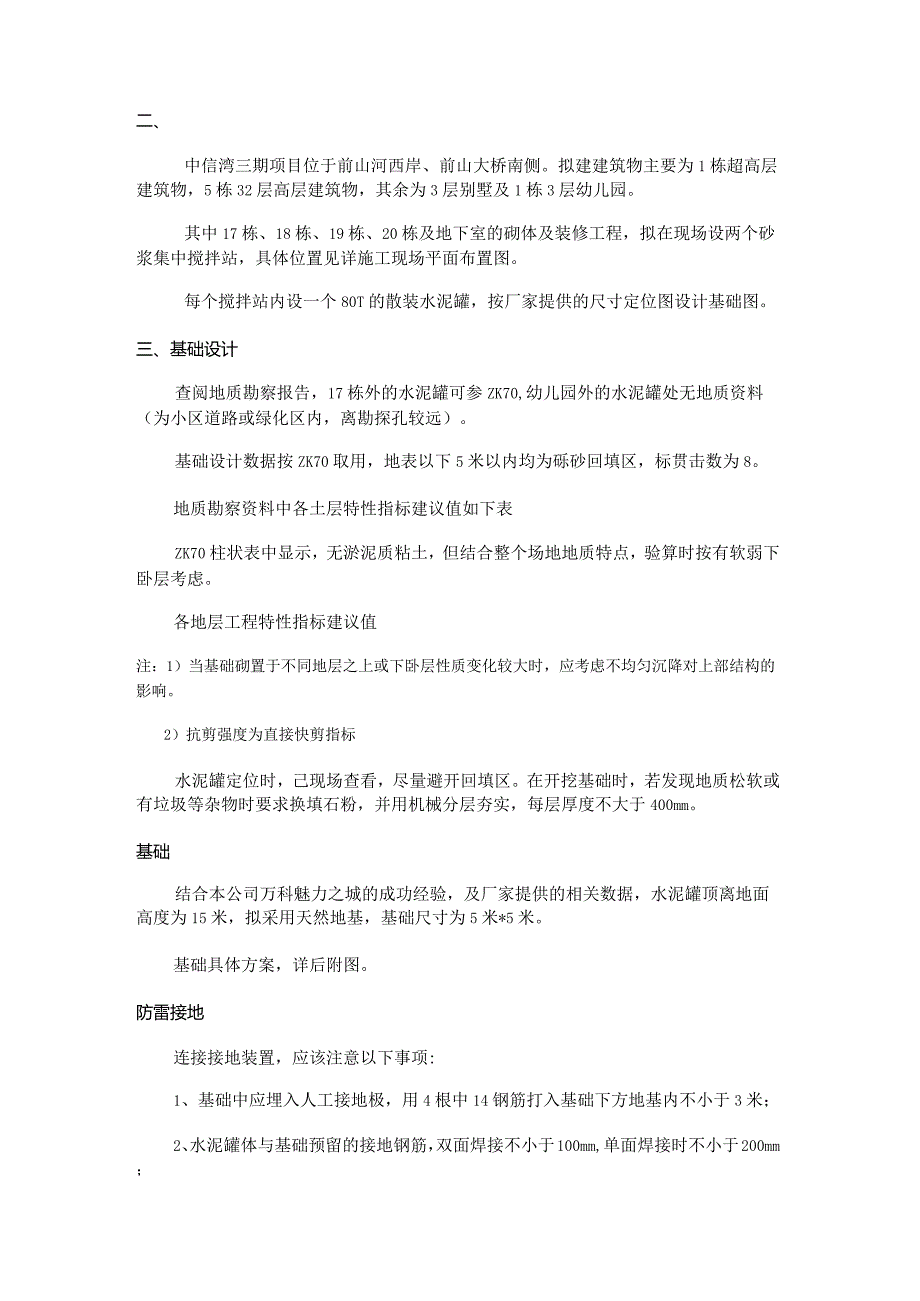

2、0.45282砂质粘性土2206.518.33.61060.301924全风化花岗岩35080强风化花岗岩-2550150中风化花岗岩-33000广东省建筑地基基础设计规范(DBJ15-31-2003)；中信红树湾三期场地岩土工程详细勘察报告;参塔式起重机混凝土基础工程技术规程JGJ/T187-2009水泥罐厂家提供资料二、中信湾三期项目位于前山河西岸、前山大桥南侧。拟建建筑物主要为1栋超高层建筑物，5栋32层高层建筑物，其余为3层别墅及1栋3层幼儿园。其中17栋、18栋、19栋、20栋及地下室的砌体及装修工程，拟在现场设两个砂浆集中搅拌站，具体位置见详施工现场平面布置图。每个搅拌站内设一个8
3、0T的散装水泥罐，按厂家提供的尺寸定位图设计基础图。三、基础设计查阅地质勘察报告，17栋外的水泥罐可参ZK70,幼儿园外的水泥罐处无地质资料（为小区道路或绿化区内，离勘探孔较远）。基础设计数据按ZK70取用，地表以下5米以内均为砾砂回填区，标贯击数为8。地质勘察资料中各土层特性指标建议值如下表ZK70柱状表中显示，无淤泥质粘土，但结合整个场地地质特点，验算时按有软弱下卧层考虑。各地层工程特性指标建议值注：1）当基础砌置于不同地层之上或下卧层性质变化较大时，应考虑不均匀沉降对上部结构的影响。2）抗剪强度为直接快剪指标水泥罐定位时，己现场查看，尽量避开回填区。在开挖基础时，若发现地质松软或有垃圾等

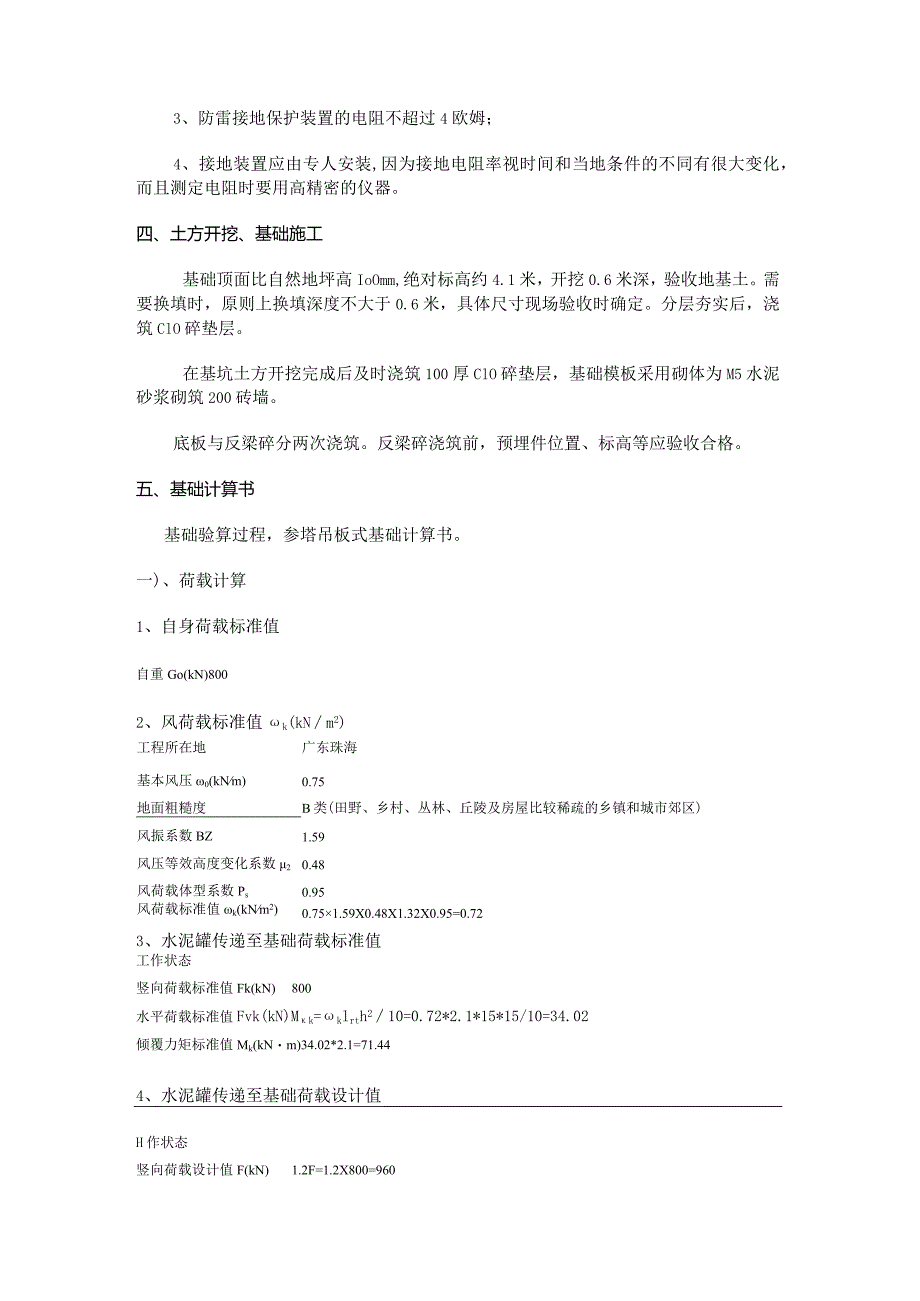

4、杂物时要求换填石粉，并用机械分层夯实，每层厚度不大于400mm。基础结合本公司万科魅力之城的成功经验，及厂家提供的相关数据，水泥罐顶离地面高度为15米，拟采用天然地基，基础尺寸为5米*5米。基础具体方案，详后附图。防雷接地连接接地装置，应该注意以下事项:1、基础中应埋入人工接地极，用4根中14钢筋打入基础下方地基内不小于3米；2、水泥罐体与基础预留的接地钢筋，双面焊接不小于100mm,单面焊接时不小于200mm；3、防雷接地保护装置的电阻不超过4欧姆；4、接地装置应由专人安装,因为接地电阻率视时间和当地条件的不同有很大变化，而且测定电阻时要用高精密的仪器。四、土方开挖、基础施工基础顶面比自然地
5、坪高IoOmm,绝对标高约4.1米，开挖0.6米深，验收地基土。需要换填时，原则上换填深度不大于0.6米，具体尺寸现场验收时确定。分层夯实后，浇筑ClO碎垫层。在基坑土方开挖完成后及时浇筑100厚ClO碎垫层，基础模板采用砌体为M5水泥砂浆砌筑200砖墙。底板与反梁碎分两次浇筑。反梁碎浇筑前，预埋件位置、标高等应验收合格。五、基础计算书基础验算过程，参塔吊板式基础计算书。一)、荷载计算1、自身荷载标准值自重Go(kN)8002、风荷载标准值k(kNm2)工程所在地广东珠海基本风压0(kNm)0.75地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数BZ1.59风压等
6、效高度变化系数20.48风荷载体型系数Ps0.95风荷载标准值k(kNm2)0.751.59X0.48X1.32X0.95=0.723、水泥罐传递至基础荷载标准值工作状态竖向荷载标准值Fk(kN)800水平荷载标准值Fvk(kN)Mk=klrth210=0.72*2.1*15*15/10=34.02倾覆力矩标准值Mk(kNm)34.02*2.1=71.444、水泥罐传递至基础荷载设计值H作状态竖向荷载设计值F(kN)1.2F=1.2X800=960水平荷载设计值Fv(kN)1.4Fvk=1.4X34.02=47.63倾覆力矩设计值M(kNm)71.44*1.4=100.02二、基础验算基础布置
7、基础底板长宽(m)5基础梁高度h(m)1.5反梁长(m)5反梁宽(m)0.5基础参数基础混凝土强度等级C30基础混凝土自重c(kNm3)25基础上部覆土厚度h,(m)0基础混凝土保护层厚度(mm)40地基属性地基承载力特征值fak(kPa)160基础埋深的地基承载力修正系数11d1.6基础底面以下的土的重度(kNm)18基础底面以上土的加权平均重度ym(kNm3)18基础埋置深度d(m)05修正后的地基承致力特征值fn(kPa)160软弱下卧层基础底面至软弱下卧层顶面的距离z(m)8地基压力扩散角0()20软弱下卧层顶地基承载力特征值fazk(kPa)130基础及其上土的自重荷载标准值：Gk=
8、Ahyc=(250.5+0.5*2*4)25=412.5kN基础及其上土的自重荷载设计值：G=l.35Gk=l.35412.5=556.88kN荷载效应标准组合时，平行基础边长方向受力：Mj=71.44kNmF/=34.02/1.2=28.35kN荷载效应基本组合时，平行基础边长方向受力:M,=100.02kN-mF=Fvl.2=47.63/1.2=39.69kN基础长宽比：lb=55=ll.l,基础计算形式为方形基础。Wx=lb26=5X576=20.833m3Wy=bl26=5576=20.833m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩:Mkx=Mkb(b2+)05
9、=71.445(52+52)o=50.52kNmMky=Mkl/(b2+l2)05=71.445(52+52)05=50.52kNm1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：Pkni11=(Fk+Gk)A-MkxW-MkyWy=(50.52+412.5)/25-50.52/20.833-50.52/20.833=13.67kPa0偏心荷载合力作用点在核心区内。2、基础底面压力计算Pk11,in=13.67kPaPkroax=(K+Gk)A+MkxWxMkyWy=(800+412.5)/25+50.52/20.833+50.52/20.833=53.35kPa3、基础轴心荷载
10、作用应力Pk=(Fk+Gk)/(Ib)=(800+412.5)/(5X5)=48.5kNm24、基础底面压力验算(1)修正后地基承载力特征值fa=160.OOkPa(2)、轴心作用时地基承载力验算Pk=48.5kPafa=160kPa满足要求！(3)、偏心作用时地基承载力验算Pkrax=53.35kPal.2fa=l.2160=192kPa满足要求！5、基础抗剪验算基础有效高度：h0=h-=1500-(40202)=1450mmX轴方向净反力：PXfflin=Y(FkA-(Mk,+Fvk,h)Wx)=L35(800/25.000-(71.4434.05l.500)/20.833)=35.26k
11、Nm2Pxmax=(FkA+(Mk,+Fvk,h)Wx)=l.35(800/25.000+(71.44+34.05l.500)/20.833)=51.14kNm2基底平均压力设计值：PX=(Pz+PG/2=(35.26+51.14)/2=43.2kNm2基础所受剪力：V=px(b-B)1/2=43.2(5-2.1)5/2=313.2kNX轴方向抗剪：hol=14504000=0.2940.25Xlh0=O.25114.34000500=7150kNVx=313.2kN满足要求！6、软弱下卧层验算基础底面处土的自重压力值：p.=d11=1.518=27kPa下卧层顶面处附加压力值：pz=lb(P
12、k-pc)/(b+2ztan)(l+2ztan)=(55(48.5-27)/(5+25tan20o)(5+25tan20o)=0.717kPa软弱下卧层顶面处土的自重压力值：PLZ=518=90kPa软弱下卧层顶面处修正后地基承载力特征值fa5t=fazk+nb(b-3)+ndlll(d+z-o.5)=130.00+0.30X18.00X(5.00-3)+1.60X18.00X(5.00+1.50-0.5)=313.60kPa作用在软弱下卧层顶面处总压力：p2+pcz=0.717+95=95.72kPafaz=323.8kPa满足要求！四、基础配筋验算基础底部长向配筋HRB335220200基
