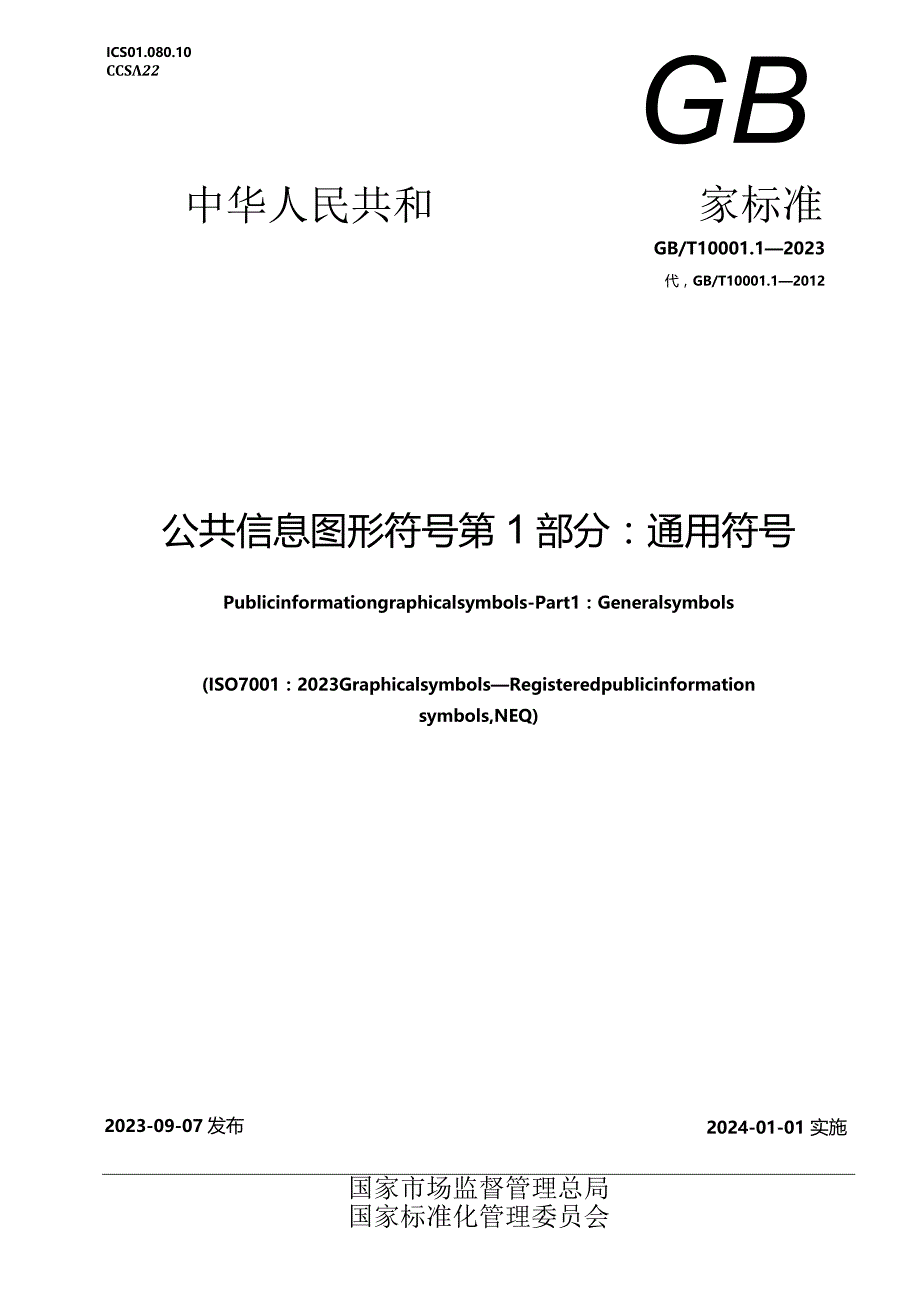

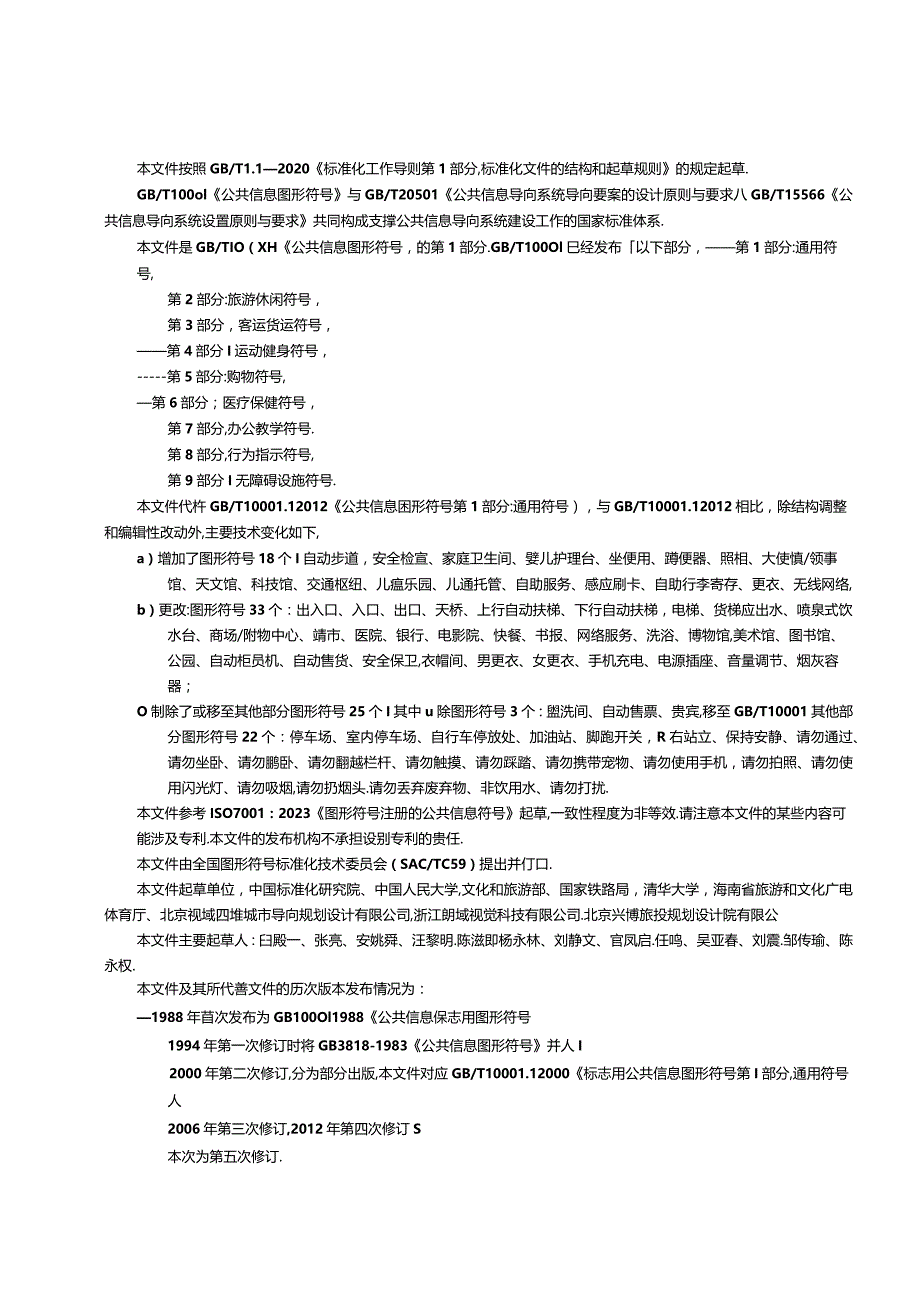

1、ICS01.080.10CCS22GB中华人民共和家标准GB/T10001.12023代，GB/T10001.12012公共信息图形符号第1部分：通用符号Publicinformationgraphicalsymbols-Part1：Generalsymbols(ISO7001：2023GraphicalsymbolsRegisteredpublicinformationsymbols,NEQ)2024-01-01 实施2023-09-07发布国家市场监督管理总局国家标准化管理委员会本文件按照GB/T1.12020标准化工作导则第1部分,标准化文件的结构和起草规则的规定起草.GB/T100ol
2、公共信息图形符号与GB/T20501公共信息导向系统导向要案的设计原则与要求八GB/T15566公共信息导向系统设置原则与要求共同构成支撑公共信息导向系统建设工作的国家标准体系.本文件是GB/TIO（XH公共信息图形符号，的第1部分.GB/T100Ol巳经发布以下部分，第1部分:通用符号,第2部分:旅游休闲符号，第3部分，客运货运符号，第4部分I运动健身符号，第5部分:购物符号,第6部分；医疗保健符号，第7部分,办公教学符号.第8部分,行为指示符号,第9部分I无障碍设施符号.本文件代杵GB/T10001.12012公共信息困形符号第1部分:通用符号），与GB/T10001.12012相比，除结
3、构调整和编辑性改动外,主要技术变化如下,a）增加了图形符号18个I自动步道，安全检宣、家庭卫生间、嬖儿护理台、坐便用、蹲便器、照相、大使慎/领事馆、天文馆、科技馆、交通枢纽、儿瘟乐园、儿通托管、自助服务、感应刷卡、自助行李寄存、更衣、无线网络,b）更改:图形符号33个：出入口、入口、出口、天桥、上行自动扶梯、下行自动扶梯，电梯、货梯应出水、喷泉式饮水台、商场/附物中心、靖市、医院、银行、电影院、快餐、书报、网络服务、洗浴、博物馆,美术馆、图书馆、公园、自动柜员机、自动售货、安全保卫,衣帽间、男更衣、女更衣、手机充电、电源插座、音量调节、烟灰容器；O制除了或移至其他部分图形符号25个I其中u除图
4、形符号3个：盥洗间、自动售票、贵宾,移至GB/T10001其他部分图形符号22个：停车场、室内停车场、自行车停放处、加油站、脚跑开关，R右站立、保持安静、请勿通过、请勿坐卧、请勿鹏卧、请勿翻越栏杆、请勿触摸、请勿踩踏、请勿携带宠物、请勿使用手机，请勿拍照、请勿使用闪光灯、请勿吸烟,请勿扔烟头.请勿丢弃废弃物、非饮用水、请勿打扰.本文件参考ISO7001：2023图形符号注册的公共信息符号起草,一致性程度为非等效.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担设别专利的贵任.本文件由全国图形符号标准化技术委员会（SAC/TC59）提出并仃口.本文件起草单位，中国标准化研究院、中国人民
5、大学,文化和旅游部、国家铁路局，清华大学，海南省旅游和文化广电体育厅、北京视域四堆城市导向规划设计有限公司,浙江朗域视觉科技有限公司.北京兴博旅投规划设计院有限公本文件主要起草人：臼殿一、张亮、安姚舜、汪黎明.陈滋即杨永林、刘静文、官凤启.任鸣、吴亚春、刘震.邹传瑜、陈永权.本文件及其所代善文件的历次版本发布情况为：1988年苜次发布为GB100Ol1988公共信息保志用图形符号1994年第一次修订时将GB3818-1983公共信息图形符号并人I2000年第二次修订,分为部分出版,本文件对应GB/T10001.12000标志用公共信息图形符号第I部分,通用符号人2006年第三次修订,2012年

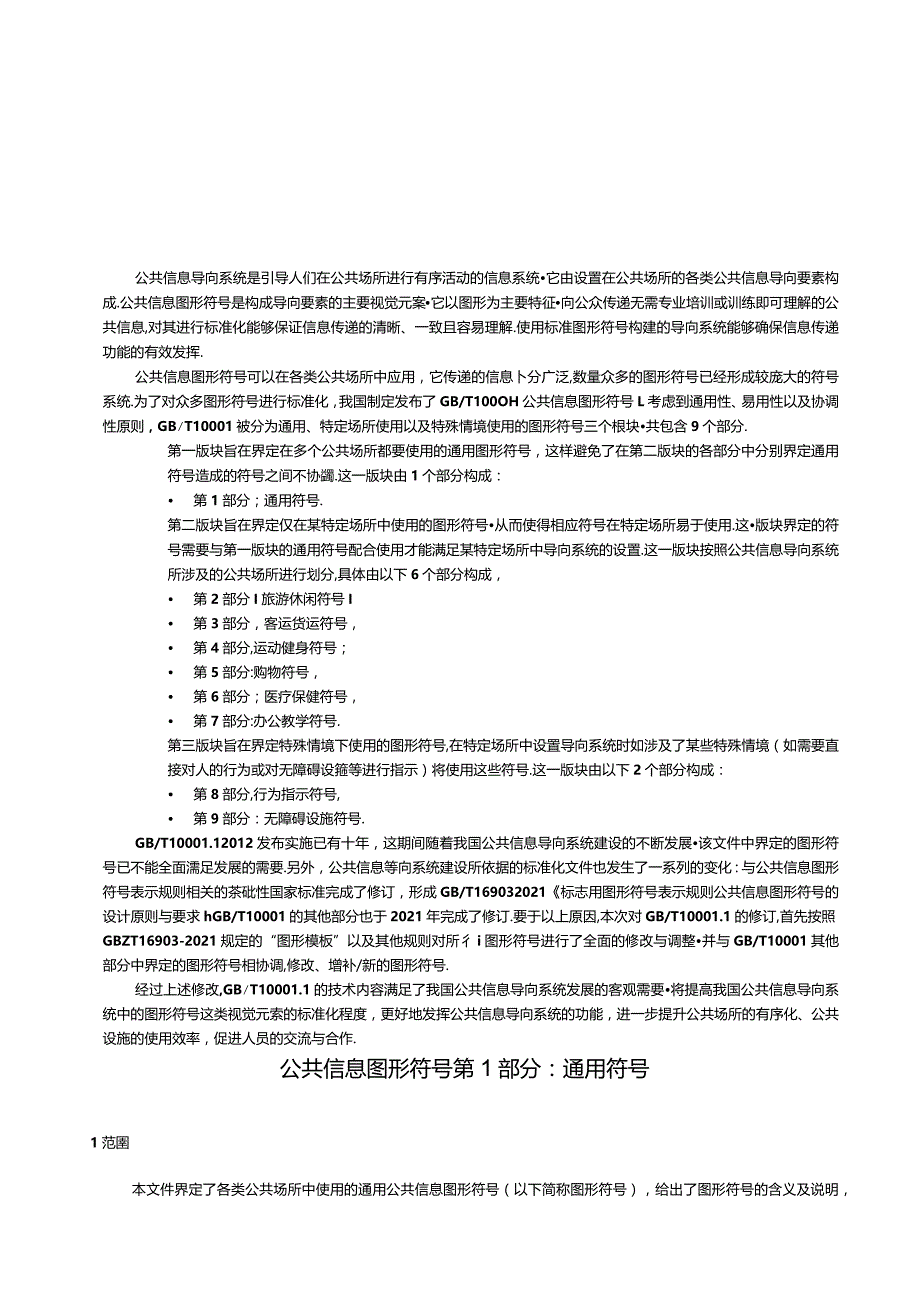

6、第四次修订S本次为第五次修订.公共信息导向系统是引导人们在公共场所进行有序活动的信息系统它由设置在公共场所的各类公共信息导向要素构成.公共信息图形符号是构成导向要素的主要视觉元案它以图形为主要特征向公众传递无需专业培训或训练即可理解的公共信息,对其进行标准化能够保证信息传递的清晰、一致且容易理解.使用标准图形符号构建的导向系统能够确保信息传递功能的有效发挥.公共信息图形符号可以在各类公共场所中应用，它传递的信息卜分广泛,数量众多的图形符号已经形成较庞大的符号系统.为了对众多图形符号进行标准化，我国制定发布了GB/T100OH公共信息图形符号L考虑到通用性、易用性以及协调性原则，GBT10001
7、被分为通用、特定场所使用以及特殊情境使用的图形符号三个根块共包含9个部分.第一版块旨在界定在多个公共场所都要使用的通用图形符号，这样避免了在第二版块的各部分中分别界定通用符号造成的符号之间不协蠲.这一版块由1个部分构成： 第1部分；通用符号.第二版块旨在界定仅在某特定场所中使用的图形符号从而使得相应符号在特定场所易于使用.这版块界定的符号需要与第一版块的通用符号配合使用才能满足某特定场所中导向系统的设置.这一版块按照公共信息导向系统所涉及的公共场所进行划分,具体由以下6个部分构成， 第2部分I旅游休闲符号I 第3部分，客运货运符号， 第4部分,运动健身符号； 第5部分:购物符号， 第6部分；医
8、疗保健符号， 第7部分:办公教学符号.第三版块旨在界定特殊情境下使用的图形符号,在特定场所中设置导向系统时如涉及了某些特殊情境（如需要直接对人的行为或对无障碍设箍等进行指示）将使用这些符号.这一版块由以下2个部分构成： 第8部分,行为指示符号, 第9部分：无障碍设施符号.GB/T10001.12012发布实施已有十年，这期间随着我国公共信息导向系统建设的不断发展该文件中界定的图形符号已不能全面濡足发展的需要.另外，公共信息等向系统建设所依据的标准化文件也发生了一系列的变化：与公共信息图形符号表示规则相关的茶砒性国家标准完成了修订，形成GB/T169032021标志用图形符号表示规则公共信息图形
9、符号的设计原则与要求hGB/T10001的其他部分也于2021年完成了修订.要于以上原因,本次对GB/T10001.1的修订,首先按照GBZT16903-2021规定的“图形模板”以及其他规则对所彳i图形符号进行了全面的修改与调整并与GB/T10001其他部分中界定的图形符号相协调,修改、增补/新的图形符号.经过上述修改,GBT10001.1的技术内容满足了我国公共信息导向系统发展的客观需要将提高我国公共信息导向系统中的图形符号这类视觉元索的标准化程度，更好地发挥公共信息导向系统的功能，进一步提升公共场所的有序化、公共设施的使用效率，促进人员的交流与合作.公共信息图形符号第1部分：通用符号1范
10、圉本文件界定了各类公共场所中使用的通用公共信息图形符号（以下简称图形符号），给出了图形符号的含义及说明，并规定了图形符号的应用要求.本文件适用于旅游休闲，客运货运、运动健身、购物.医疗保健、办公教学等公共场所及相关设施,具体用于公共信息导向系统中的位置标志、导向标志、信息索引标志、平面示意图、街区导向图、便携印刷品及其他信息或体中的导向要素设计.2规范:性引用文件下列文件中的内容通过文中的规他性引用而构成本文件必不可少的条款.其中注日期的引用文件,仅该日期对应的版本适用于本文件,不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件.GB/T10001.2-10001.9公共信息图形符
11、号GB/T15565图形符号术语GB/T16903标志用图形符号表示规则公共信息图形符号的设计原则与要求GB/T16903.2标志用图形符号表示规则第2部分,公共信息图形符号的通用符号要索GB/T2O5OM所有部分）公共信息导向系统导向要索的设计原则与要求3术语和定义GB/T15565界定的术语和定义适用于本文件.4图形符号表1界定广通用图形符号并给出r符号对应的含义及说明.5应用5.1 在使用本文件时根据特定场所及特殊情境的需要,还应从GB/T10001.2-10001.9中选界使用相应的图形符号.5.2 如需设计新的图形符号,应首先从GB/T16903.2中选取恰当的通用符号要素，并应按照
12、GB/T16903”的要求进行设计I设计形成的图形符号宜按.照GB/T16900.2和GB/T16903.3。的规定进行测试.5.3 表1图形符号栏中的角标不构成图形符号的组成部分，仅为界定符号区域的依据.在设计导向要案时,应对表I中的图形符号（包括角标）进行等比例放大或蛤小,井以角标为依据确定图形符号的位置角标最终不应出现在各类导向要素中.D傻文件Ia修订并*新9号为GB/T16903.1.2）侬文件Ia修订并新编号为GB/T!6900.3.5.4 在使用表1中的图形符号设计导向要素时，应遂守GB/T20501（所有部分）的规定.图形标志的形状宜为正方形.设计不同形状（正方形、圜形或桶圆形）
13、的图形标志时,应遵守GB/T16903的规定.5.5 设计位置标志时应根据实际场景中设施的方位情瓦,使用表1中的图形符号或其镜像符号.5.6 设计导向标志时,应根据与图形符号组合使用的“方向”符号所指的方向，使用、旋转或傀像使用表1中的图形符号,以确保图形符号Ia含的方向与“方向”符号的方向相一致。5.7 表1中给出的含义仅为图形符号的广义概念.使用时可根据所要表达的具体对象给出相应的名称，如含义为“咖啡”的图形符号可给出“咖啡厅”“咖啡店”等具体名称,同时英文也应根据具体的中文名称做相应的调整.衰1通用图形符号序号图形符号含说明OOl_1一|I方向Direction表示方向,用于指示人的行进
14、方向或设德的位置符号方向慑据实际情况设置并可根据需要将箫柄延长使用本符号不作为符号要索使用002_1一|G*I出入口ExitandEntrance表示出入口位置或出入的通道应用时,根据实际情况可将符号能转W或180,003III?I入口Entrance表示人口位置或进去的通道应用时,根据实标情龙可将符号旋890,或180序号图形符号含义说明004IIaII出口Exit表示出口位或出去的通道应用时,投第实际情况可将符号艘转90,或1时005II如II楼悌Suir表示上下共用的楼棒或其位置不表示自动扶梯修改ISO7001,2023(PIPF021)006上II上楼楼桃StairUp表示仅允许上楼的
