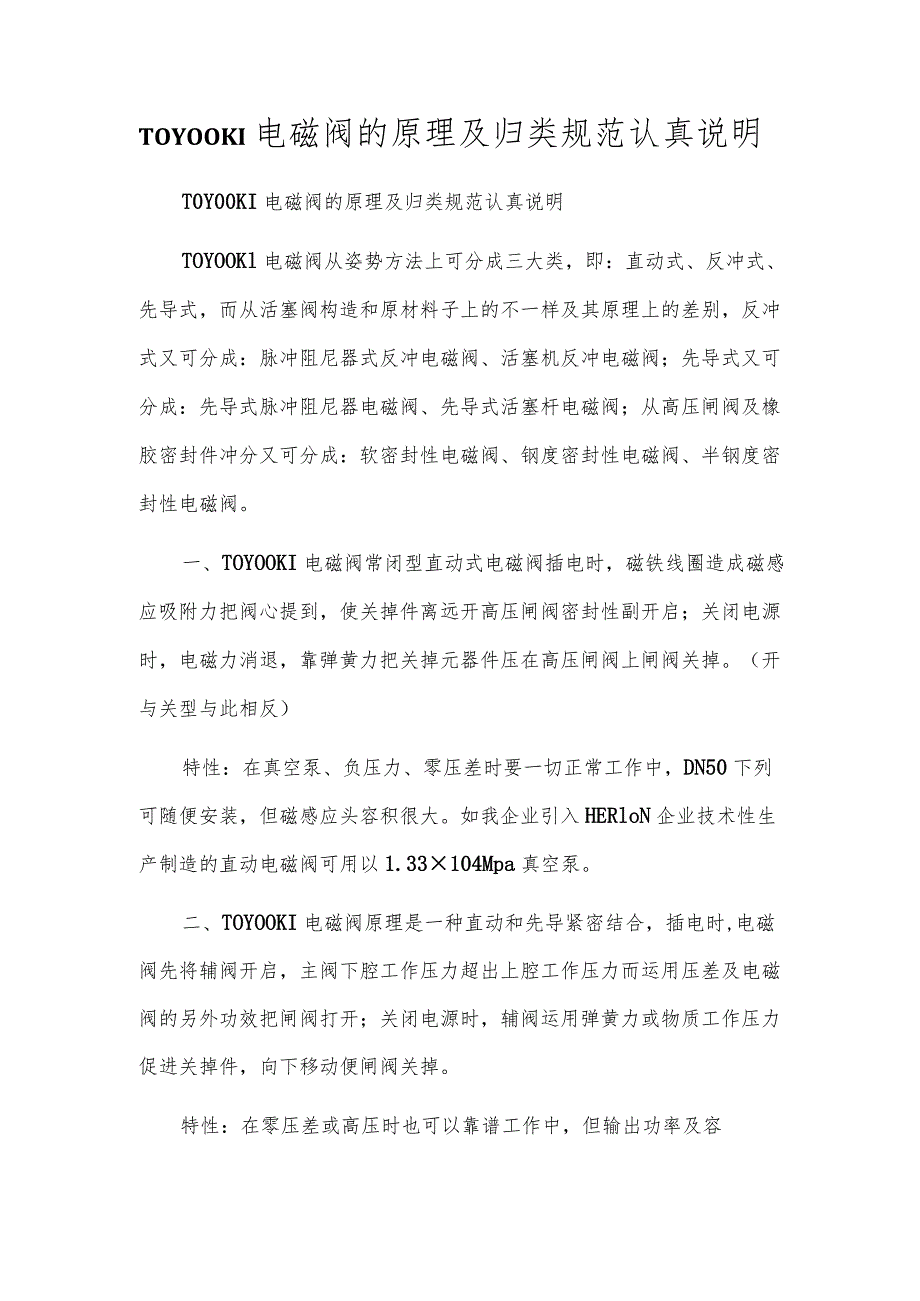

1、TOYOOKI电磁阀的原理及归类规范认真说明T0Y00KI电磁阀的原理及归类规范认真说明TOYOOKl电磁阀从姿势方法上可分成三大类，即：直动式、反冲式、先导式，而从活塞阀构造和原材料子上的不一样及其原理上的差别，反冲式又可分成：脉冲阻尼器式反冲电磁阀、活塞机反冲电磁阀；先导式又可分成：先导式脉冲阻尼器电磁阀、先导式活塞杆电磁阀；从高压闸阀及橡胶密封件冲分又可分成：软密封性电磁阀、钢度密封性电磁阀、半钢度密封性电磁阀。一、TOYOOKI电磁阀常闭型直动式电磁阀插电时，磁铁线圈造成磁感应吸附力把阀心提到，使关掉件离远开高压闸阀密封性副开启；关闭电源时，电磁力消退，靠弹黄力把关掉元器件压在高压闸阀

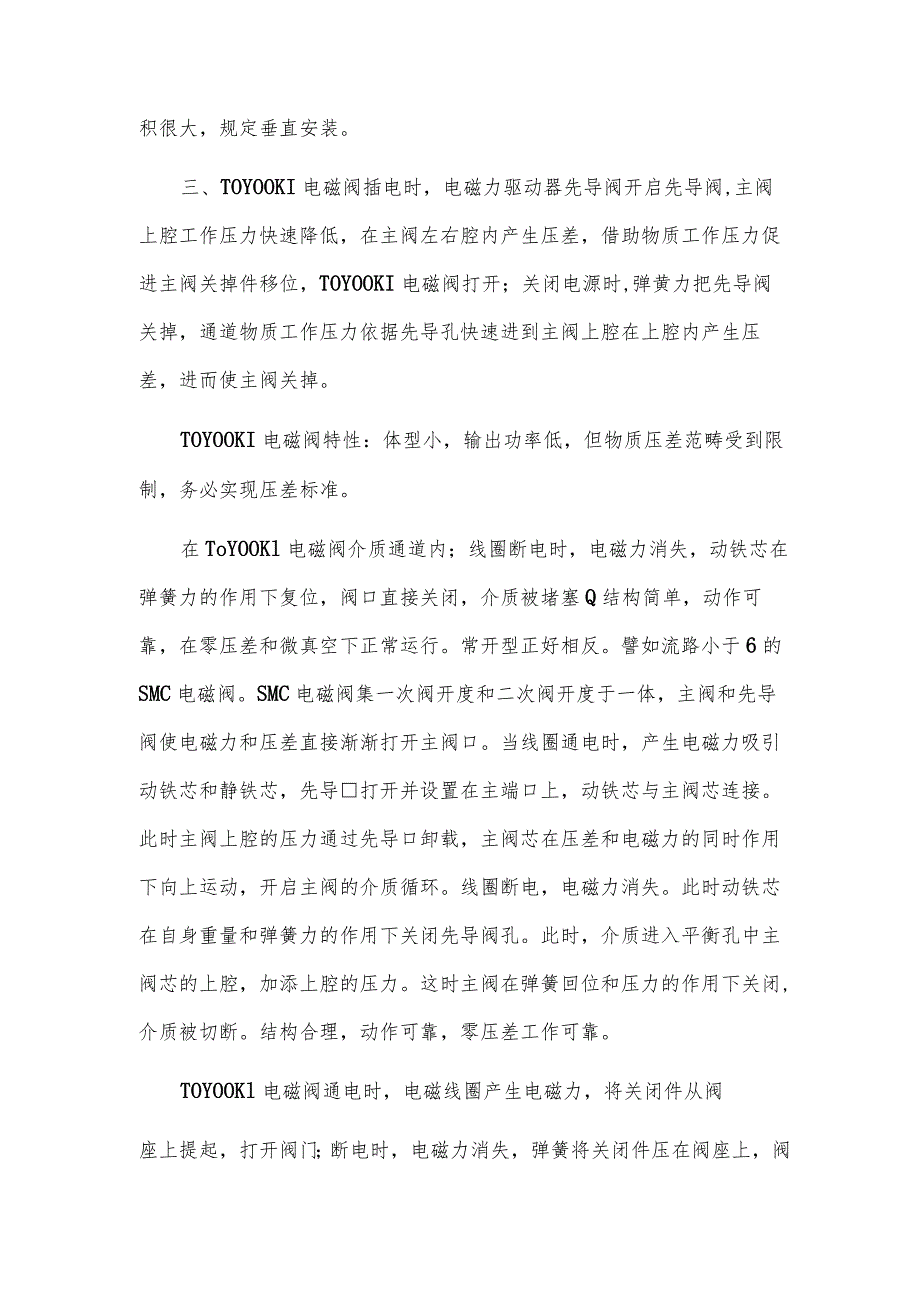

2、上闸阀关掉。（开与关型与此相反）特性：在真空泵、负压力、零压差时要一切正常工作中，DN50下列可随便安装，但磁感应头容积很大。如我企业引入HERloN企业技术性生产制造的直动电磁阀可用以1.33104Mpa真空泵。二、TOYOOKI电磁阀原理是一种直动和先导紧密结合，插电时,电磁阀先将辅阀开启，主阀下腔工作压力超出上腔工作压力而运用压差及电磁阀的另外功效把闸阀打开；关闭电源时，辅阀运用弹黄力或物质工作压力促进关掉件，向下移动便闸阀关掉。特性：在零压差或高压时也可以靠谱工作中，但输出功率及容积很大，规定垂直安装。三、TOYOOKI电磁阀插电时，电磁力驱动器先导阀开启先导阀,主阀上腔工作压力快速降
3、低，在主阀左右腔内产生压差，借助物质工作压力促进主阀关掉件移位，TOYOOKI电磁阀打开；关闭电源时,弹黄力把先导阀关掉，通道物质工作压力依据先导孔快速进到主阀上腔在上腔内产生压差，进而使主阀关掉。TOYOOKI电磁阀特性：体型小，输出功率低，但物质压差范畴受到限制，务必实现压差标准。在ToYOOKl电磁阀介质通道内；线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，阀口直接关闭，介质被堵塞Q结构简单，动作可靠，在零压差和微真空下正常运行。常开型正好相反。譬如流路小于6的SMC电磁阀。SMC电磁阀集一次阀开度和二次阀开度于一体，主阀和先导阀使电磁力和压差直接渐渐打开主阀口。当线圈通电时，产生

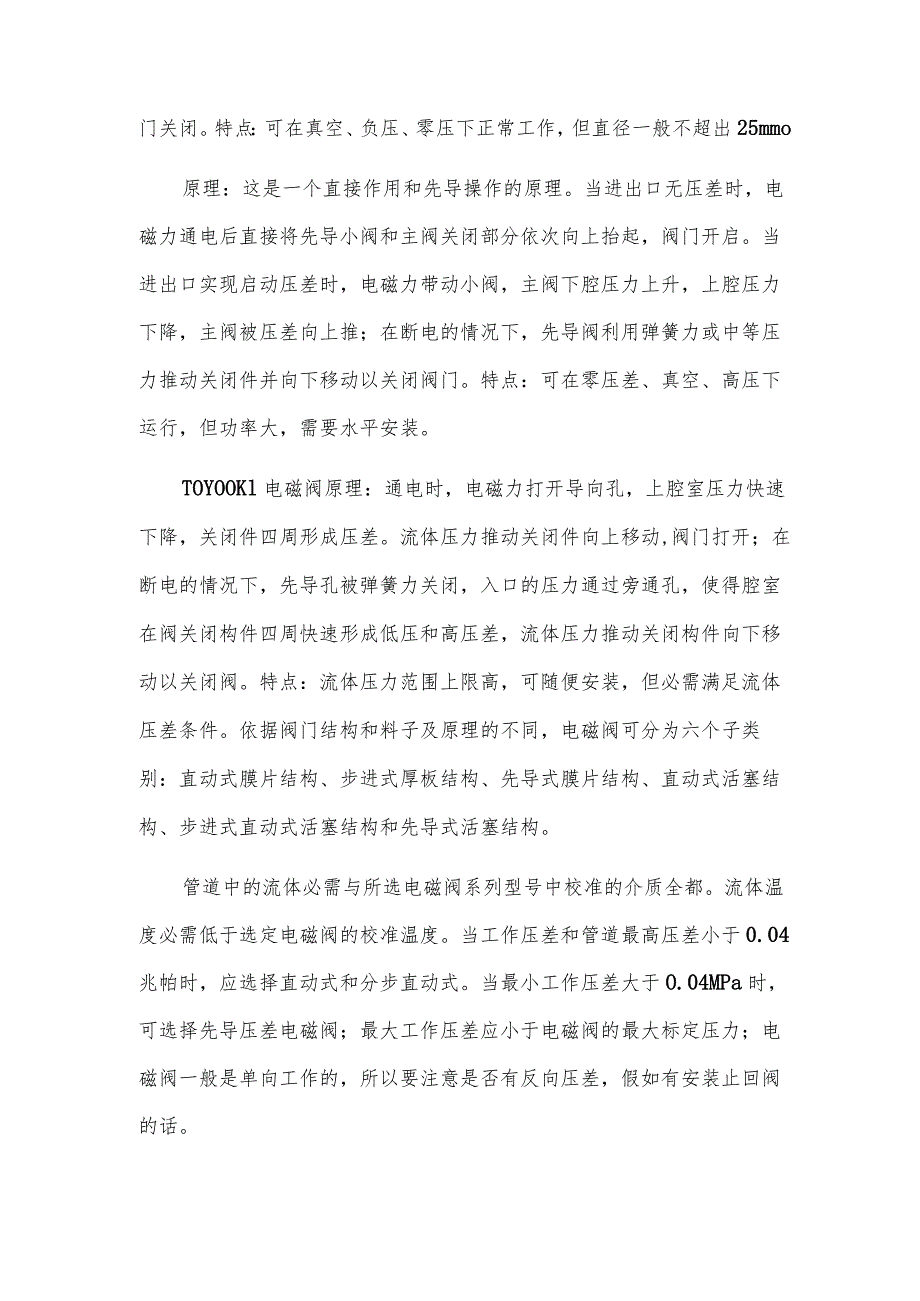

4、电磁力吸引动铁芯和静铁芯，先导打开并设置在主端口上，动铁芯与主阀芯连接。此时主阀上腔的压力通过先导口卸载，主阀芯在压差和电磁力的同时作用下向上运动，开启主阀的介质循环。线圈断电，电磁力消失。此时动铁芯在自身重量和弹簧力的作用下关闭先导阀孔。此时，介质进入平衡孔中主阀芯的上腔，加添上腔的压力。这时主阀在弹簧回位和压力的作用下关闭,介质被切断。结构合理，动作可靠，零压差工作可靠。TOYOOKl电磁阀通电时，电磁线圈产生电磁力，将关闭件从阀座上提起，打开阀门；断电时，电磁力消失，弹簧将关闭件压在阀座上，阀门关闭。特点：可在真空、负压、零压下正常工作，但直径一般不超出25mmo原理：这是一个直接作用和
5、先导操作的原理。当进出口无压差时，电磁力通电后直接将先导小阀和主阀关闭部分依次向上抬起，阀门开启。当进出口实现启动压差时，电磁力带动小阀，主阀下腔压力上升，上腔压力下降，主阀被压差向上推；在断电的情况下，先导阀利用弹簧力或中等压力推动关闭件并向下移动以关闭阀门。特点：可在零压差、真空、高压下运行，但功率大，需要水平安装。TOYOOKl电磁阀原理：通电时，电磁力打开导向孔，上腔室压力快速下降，关闭件四周形成压差。流体压力推动关闭件向上移动,阀门打开；在断电的情况下，先导孔被弹簧力关闭，入口的压力通过旁通孔，使得腔室在阀关闭构件四周快速形成低压和高压差，流体压力推动关闭构件向下移动以关闭阀。特点：流体压力范围上限高，可随便安装，但必需满足流体压差条件。依据阀门结构和料子及原理的不同，电磁阀可分为六个子类别：直动式膜片结构、步进式厚板结构、先导式膜片结构、直动式活塞结构、步进式直动式活塞结构和先导式活塞结构。管道中的流体必需与所选电磁阀系列型号中校准的介质全都。流体温度必需低于选定电磁阀的校准温度。当工作压差和管道最高压差小于0.04兆帕时，应选择直动式和分步直动式。当最小工作压差大于O.04MPa时，可选择先导压差电磁阀；最大工作压差应小于电磁阀的最大标定压力；电磁阀一般是单向工作的，所以要注意是否有反向压差，假如有安装止回阀的话。
