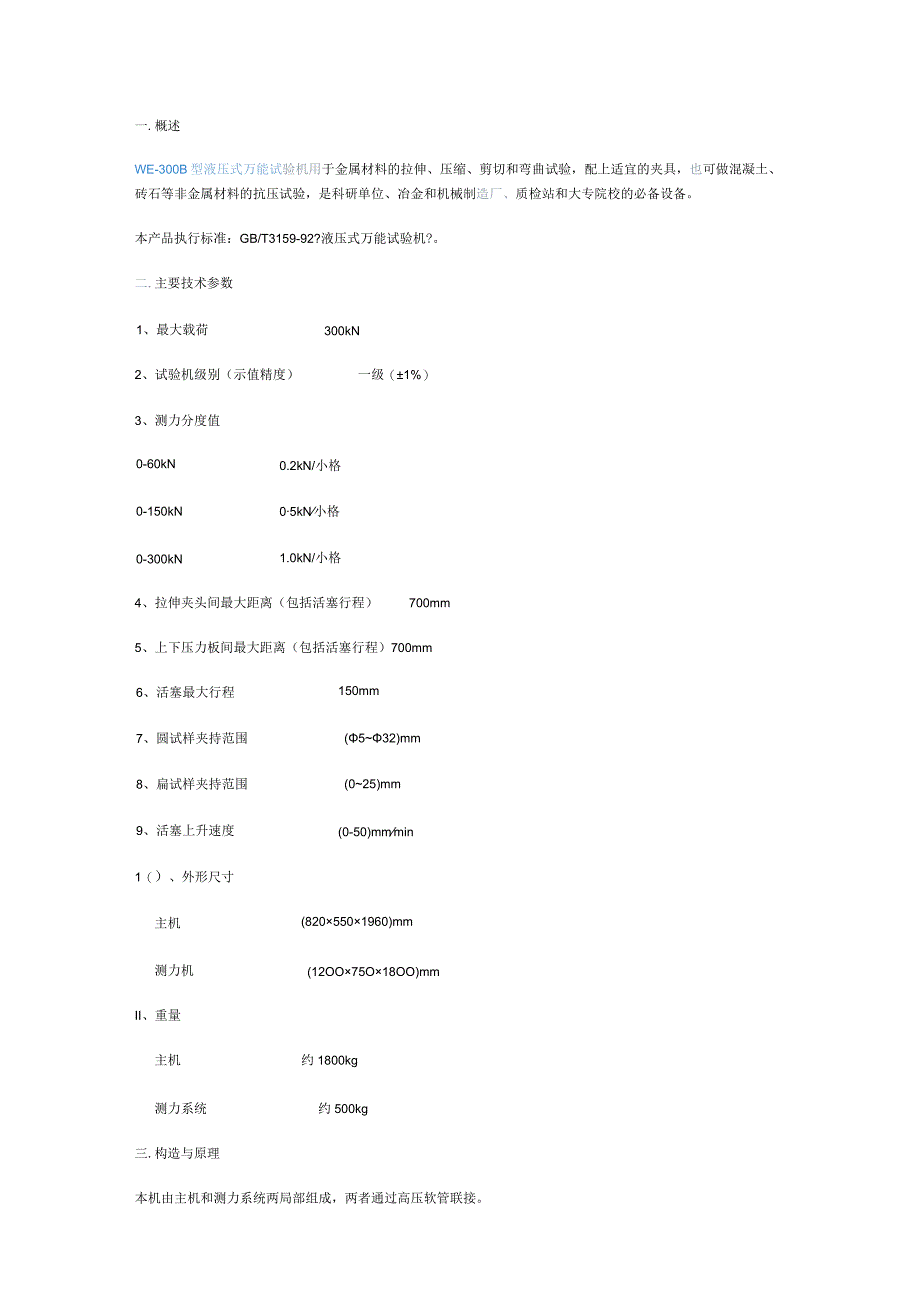

WE--300B型液压式万能试验机使用说明书.docx_第1页
第1页 / 共8页

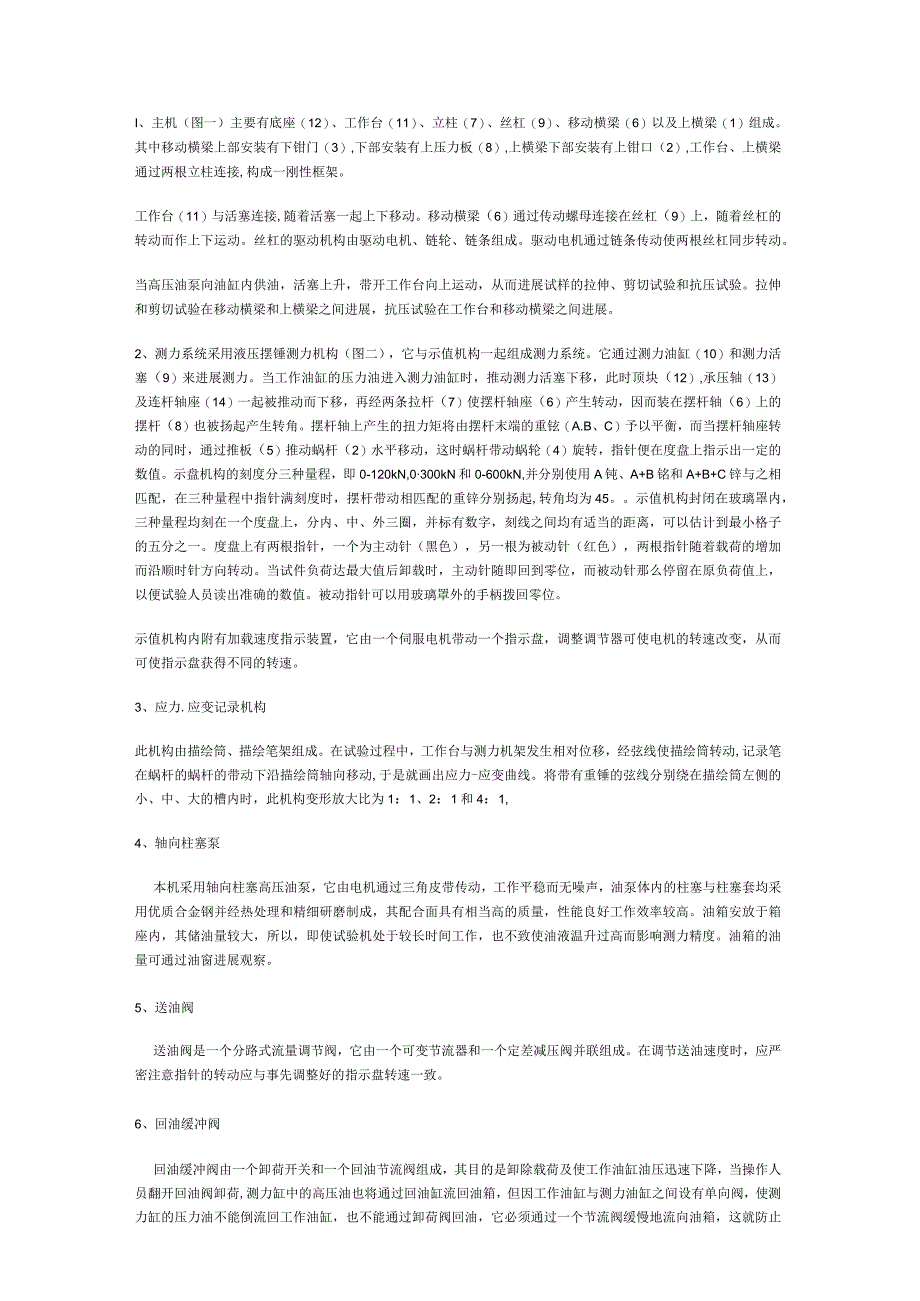

WE--300B型液压式万能试验机使用说明书.docx_第2页
第2页 / 共8页

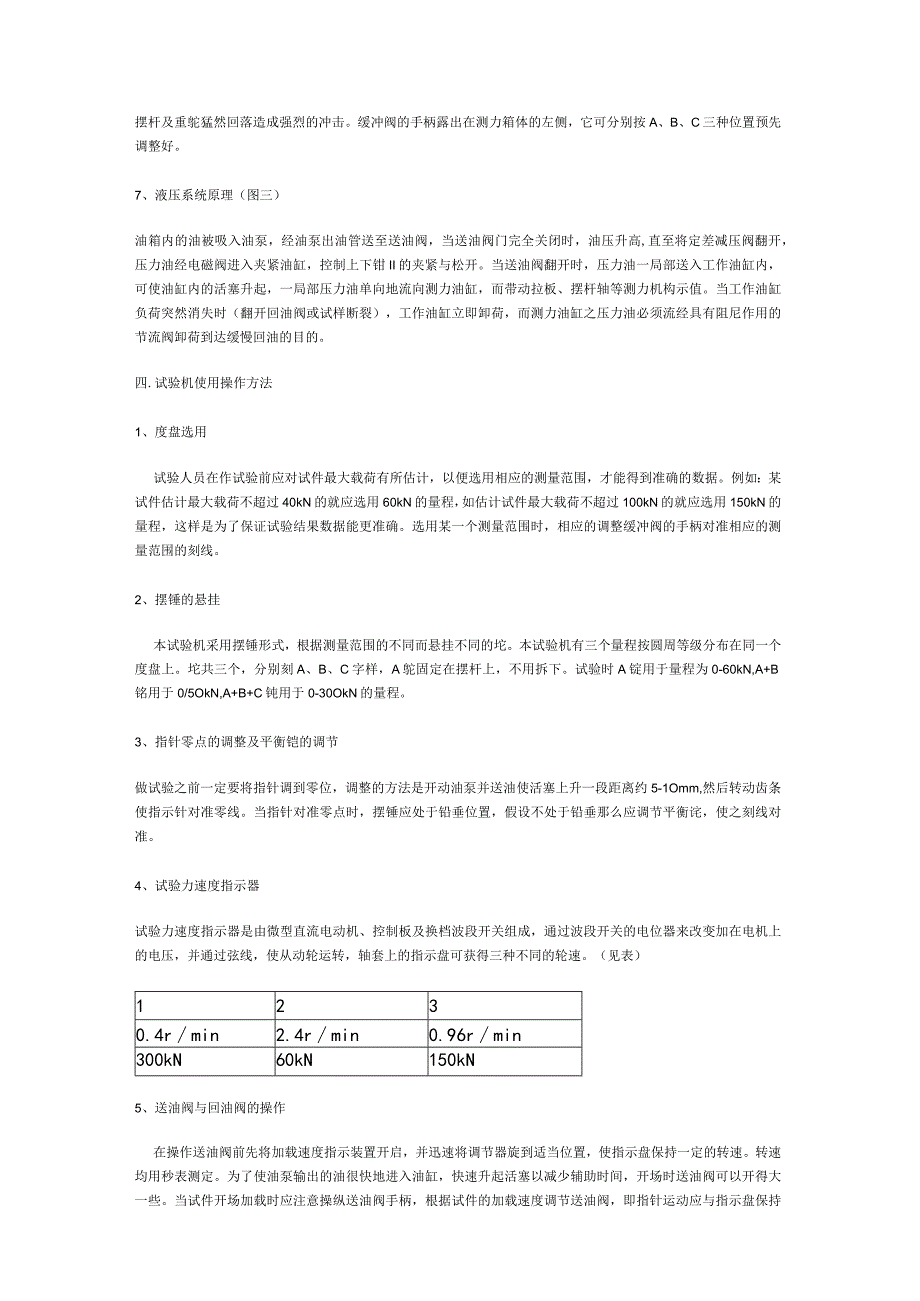

WE--300B型液压式万能试验机使用说明书.docx_第3页
第3页 / 共8页
WE--300B型液压式万能试验机使用说明书.docx_第4页
第4页 / 共8页
WE--300B型液压式万能试验机使用说明书.docx_第5页
第5页 / 共8页
WE--300B型液压式万能试验机使用说明书.docx_第6页
第6页 / 共8页
WE--300B型液压式万能试验机使用说明书.docx_第7页
第7页 / 共8页
WE--300B型液压式万能试验机使用说明书.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《WE--300B型液压式万能试验机使用说明书.docx》由会员分享,可在线阅读,更多相关《WE--300B型液压式万能试验机使用说明书.docx(8页珍藏版)》请在第壹文秘上搜索。

1、一.概述WE-300B型液压式万能试验机用于金属材料的拉伸、压缩、剪切和弯曲试验,配上适宜的夹具,也可做混凝土、砖石等非金属材料的抗压试验,是科研单位、冶金和机械制造厂、质检站和大专院校的必备设备。本产品执行标准:GB/T3159-92?液压式万能试验机?。二.主要技术参数1、最大载荷300kN2、试验机级别(示值精度)一级(1%)3、测力分度值0-60kN0.2kN/小格0-150kN05kN小格0-300kN1.0kN/小格4、拉伸夹头间最大距离(包括活塞行程)700mm5、上下压力板间最大距离(包括活塞行程)700mm6、活塞最大行程150mm7、圆试样夹持范围(532)mm8、扁试样夹

2、持范围(025)mm9、活塞上升速度(0-50)mmmin1()、外形尺寸主机(8205501960)mm测力机(12OO75O18OO)mmII、重量主机约1800kg测力系统约500kg三.构造与原理本机由主机和测力系统两局部组成,两者通过高压软管联接。I、主机(图一)主要有底座(12)、工作台(11)、立柱(7)、丝杠(9)、移动横梁(6)以及上横梁(1)组成。其中移动横梁上部安装有下钳门(3),下部安装有上压力板(8),上横梁下部安装有上钳口(2),工作台、上横梁通过两根立柱连接,构成一刚性框架。工作台(11)与活塞连接,随着活塞一起上下移动。移动横梁(6)通过传动螺母连接在丝杠(9)

3、上,随着丝杠的转动而作上下运动。丝杠的驱动机构由驱动电机、链轮、链条组成。驱动电机通过链条传动使两根丝杠同步转动。当高压油泵向油缸内供油,活塞上升,带开工作台向上运动,从而进展试样的拉伸、剪切试验和抗压试验。拉伸和剪切试验在移动横梁和上横梁之间进展,抗压试验在工作台和移动横梁之间进展。2、测力系统采用液压摆锤测力机构(图二),它与示值机构一起组成测力系统。它通过测力油缸(10)和测力活塞(9)来进展测力。当工作油缸的压力油进入测力油缸时,推动测力活塞下移,此时顶块(12),承压轴(13)及连杆轴座(14)一起被推动而下移,再经两条拉杆(7)使摆杆轴座(6)产生转动,因而装在摆杆轴(6)上的摆杆

4、(8)也被扬起产生转角。摆杆轴上产生的扭力矩将由摆杆末端的重铉(A.B、C)予以平衡,而当摆杆轴座转动的同时,通过推板(5)推动蜗杆(2)水平移动,这时蜗杆带动蜗轮(4)旋转,指针便在度盘上指示出一定的数值。示盘机构的刻度分三种量程,即0-120kN,0300kN和0-600kN,并分别使用A钝、A+B铭和A+B+C锌与之相匹配,在三种量程中指针满刻度时,摆杆带动相匹配的重锌分别扬起,转角均为45。示值机构封闭在玻璃罩内,三种量程均刻在一个度盘上,分内、中、外三圈,并标有数字,刻线之间均有适当的距离,可以估计到最小格子的五分之一。度盘上有两根指针,一个为主动针(黑色),另一根为被动针(红色),

5、两根指针随着载荷的增加而沿顺时针方向转动。当试件负荷达最大值后卸载时,主动针随即回到零位,而被动针那么停留在原负荷值上,以便试验人员读出准确的数值。被动指针可以用玻璃罩外的手柄拨回零位。示值机构内附有加载速度指示装置,它由一个伺服电机带动一个指示盘,调整调节器可使电机的转速改变,从而可使指示盘获得不同的转速。3、应力.应变记录机构此机构由描绘筒、描绘笔架组成。在试验过程中,工作台与测力机架发生相对位移,经弦线使描绘筒转动,记录笔在蜗杆的蜗杆的带动下沿描绘筒轴向移动,于是就画出应力-应变曲线。将带有重锤的弦线分别绕在描绘筒左侧的小、中、大的槽内时,此机构变形放大比为1:1、2:1和4:1,4、轴

6、向柱塞泵本机采用轴向柱塞高压油泵,它由电机通过三角皮带传动,工作平稳而无噪声,油泵体内的柱塞与柱塞套均采用优质合金钢并经热处理和精细研磨制成,其配合面具有相当高的质量,性能良好工作效率较高。油箱安放于箱座内,其储油量较大,所以,即使试验机处于较长时间工作,也不致使油液温升过高而影响测力精度。油箱的油量可通过油窗进展观察。5、送油阀送油阀是一个分路式流量调节阀,它由一个可变节流器和一个定差减压阀并联组成。在调节送油速度时,应严密注意指针的转动应与事先调整好的指示盘转速一致。6、回油缓冲阀回油缓冲阀由一个卸荷开关和一个回油节流阀组成,其目的是卸除载荷及使工作油缸油压迅速下降,当操作人员翻开回油阀卸

7、荷,测力缸中的高压油也将通过回油缸流回油箱,但因工作油缸与测力油缸之间设有单向阀,使测力缸的压力油不能倒流回工作油缸,也不能通过卸荷阀回油,它必须通过一个节流阀缓慢地流向油箱,这就防止摆杆及重鸵猛然回落造成强烈的冲击。缓冲阀的手柄露出在测力箱体的左侧,它可分别按A、B、C三种位置预先调整好。7、液压系统原理(图三)油箱内的油被吸入油泵,经油泵出油管送至送油阀,当送油阀门完全关闭时,油压升高,直至将定差减压阀翻开,压力油经电磁阀进入夹紧油缸,控制上下钳II的夹紧与松开。当送油阀翻开时,压力油一局部送入工作油缸内,可使油缸内的活塞升起,一局部压力油单向地流向测力油缸,而带动拉板、摆杆轴等测力机构示

8、值。当工作油缸负荷突然消失时(翻开回油阀或试样断裂),工作油缸立即卸荷,而测力油缸之压力油必须流经具有阻尼作用的节流阀卸荷到达缓慢回油的目的。四.试验机使用操作方法1、度盘选用试验人员在作试验前应对试件最大载荷有所估计,以便选用相应的测量范围,才能得到准确的数据。例如:某试件估计最大载荷不超过40kN的就应选用60kN的量程,如估计试件最大载荷不超过100kN的就应选用150kN的量程,这样是为了保证试验结果数据能更准确。选用某一个测量范围时,相应的调整缓冲阀的手柄对准相应的测量范围的刻线。2、摆锤的悬挂本试验机采用摆锤形式,根据测量范围的不同而悬挂不同的坨。本试验机有三个量程按圆周等级分布在

9、同一个度盘上。坨共三个,分别刻A、B、C字样,A鸵固定在摆杆上,不用拆下。试验时A锭用于量程为0-60kN,A+B铭用于0/5OkN,A+B+C钝用于0-30OkN的量程。3、指针零点的调整及平衡铠的调节做试验之前一定要将指针调到零位,调整的方法是开动油泵并送油使活塞上升一段距离约5-1Omm,然后转动齿条使指示针对准零线。当指针对准零点时,摆锤应处于铅垂位置,假设不处于铅垂那么应调节平衡诧,使之刻线对准。4、试验力速度指示器试验力速度指示器是由微型直流电动机、控制板及换档波段开关组成,通过波段开关的电位器来改变加在电机上的电压,并通过弦线,使从动轮运转,轴套上的指示盘可获得三种不同的轮速。(

10、见表)1230.4rmin2.4rmin0.96rmin300kN60kN150kN5、送油阀与回油阀的操作在操作送油阀前先将加载速度指示装置开启,并迅速将调节器旋到适当位置,使指示盘保持一定的转速。转速均用秒表测定。为了使油泵输出的油很快地进入油缸,快速升起活塞以减少辅助时间,开场时送油阀可以开得大一些。当试件开场加载时应注意操纵送油阀手柄,根据试件的加载速度调节送油阀,即指针运动应与指示盘保持同步。试样被破坏后,慢慢地旋开回油阀,使油缸内的油回到油箱,此时摆锤徐徐落下,度盘的主动针回零位,被动针停在试样破坏的最大力值处。6、应力-应变记录的使用做试验前,将记录纸卷在描绘筒上,用弹簧片夹紧,

11、弦线的一端固定在主机的工作台上,在描绘筒的槽绕一圈,在另一端挂一重锤。应力-应变曲线所表示的力值:O-60kN1.0kN/mm0-150kN2.5kN/mm0-300kN5.0kN/mm7、7、拉伸试验做此试验时,翻开油泵,开启送油阀,使活塞上升下降约IOomm,连续3次,使油缸和活塞间充分润滑。将试样端夹于上钳口,使活塞上升一小段,抬起笔架,转动蜗杆,直到指针正好对准零位,以平衡掉活塞及在它上面的重量,再放下笔架。做此试验时,翻开油泵,开启送油阀,使活塞上升下降约100mm,连续3次,使油缸和活塞间充分涧滑。将试样一端夹于上钳口,使活塞上升一小段,抬起笔架,转动蜗杆,直到指针正好对准零位,以

12、平衡掉活塞及在它上面的重量,再放下笔架。8、抗压和弯曲试验同拉伸试验一样,在做试验前,使活塞上升一小段,调节指针时准零位,调整移动横梁至适当位置,以便做抗压和弯曲试验。做弯曲试验时,将弯曲试验夹具装在工作台上,把两压根调至适当位置,把弯曲冲头装在移动横梁下端,使弯曲冲头的轴线与两压根保持平行。把试样放在两压根上,即可进展试验。五.试验操作步骤1 .拉伸试验a)根据试样选用量程,挂好昵并对准刻线,并调整缓冲阀使之与量程范围相适应。b)翻开电源,启动油泵,开启送油阀让活塞上升下降IoOmm,23次。c)让活塞上升一小段,调指针对准零位,放下笔架。d)调整移动横梁至适当位置。关闭送油阀,按动夹头“松

13、开、夹紧按钮,夹紧试样,必须注意使试样处于铅垂并位于中间位置。按试验要求的加荷速度调整指示盘转速。e)翻开送油阀开场加荷,使指针的旋转速度与跟踪盘的速度基本保持一致。f)试样破坏后,关闭送油阀,记录试验数据,将被动针拨回零位,取下断裂的试样g)重复b)f)继续下一试验。注意:本机制止做未经整形的(上下夹持部位严重不同轴)搭焊螺纹钢抗拉试验。2 .抗压试验a)根据试块选用量程,挂好蛇并对准刻线,并调整缓冲阀使之与量程范围相适应。b)接通电源,启动油泵,翻开送油阀使活塞上升一段,调指针对零,关闭送油阀。c)启动加载速度指示器,根据加载速度,调整指示盘以一定的转速旋转。d)放好试块。e)迅速将送油阀

14、调到相应位置,应保持指针与指示盘同步旋转,直至试块压碎,关闭送油阀,翻开回油阀。f)记录试验数据,拨回从动针。g)去除被压碎试块。h)重复d)-g)直至所有试块做完。3 .弯曲试验a)根据试块选用量程,挂好泥并对准刻线,并调整缓冲阀使之与量程范围相适应。b)将弯曲试验夹具装在工作台上,把两压辐调至适当位置。弯曲冲头装在移动横梁下端,并使弯曲冲头与两压辐保持平行。c)把试样放在两压提上。d)翻开电源,启动油泵,开启送油阀让活塞上升下降100mm,23次。e)让活塞上升一小段,调指针对准零位,放下笔架。D调整移动横梁至适当位置。g)按试验要求的加荷速度调整指示盘转速。h)翻开送油阀开场加荷,使指针

15、的旋转速度与指示盘的速度基本保持一致。i)试样破坏后,关闭送油阀,记录试验数据,将被动针拨回零位,取下断裂的试样。j)重复C)i)继续下一试验。六.安装试车,保养1、吊装时,利用钳口两侧的M12的六角头螺栓,用四块起吊板将移动横梁与上横梁连接,就可用吊环螺钉吊装,安装到位后再拆去。2、试验机应安装在清洁、枯燥、温度均匀,周围无震动,无腐蚀性气体影响的房子里,地脚螺钉布置如图四。3、安装地点位置适当,便于操作和维护保养。安装地基应结实可靠,地脚螺钉应对准底座。4、机体的水平调试方法:用0.1/1000方框水平仪测量移动横梁的上平面,找纵横水平至1格,假设超出1格,可在底座下在面加垫铁校正,拧紧地脚螺母。5、电器说明(图三):电源为三相50HZ交流38OV,组合开关H是电源总开关。将组合开关转到闭合位置时,红色信号灯L2亮,指示电源已接通。按下控制按键SBl中的绿色接钮,那么红色信号灯熄灭,绿色信号灯Ll亮,指示油泵电机D已开场工作。当活塞上升到最大值时,接近开关发信号将交流接触器K线圈电源切断,油泵电机停顿工作。假设要人为停顿工作,可按红色按钮SB2或切断总电源。按下控制按键SB3或SB4接钮
