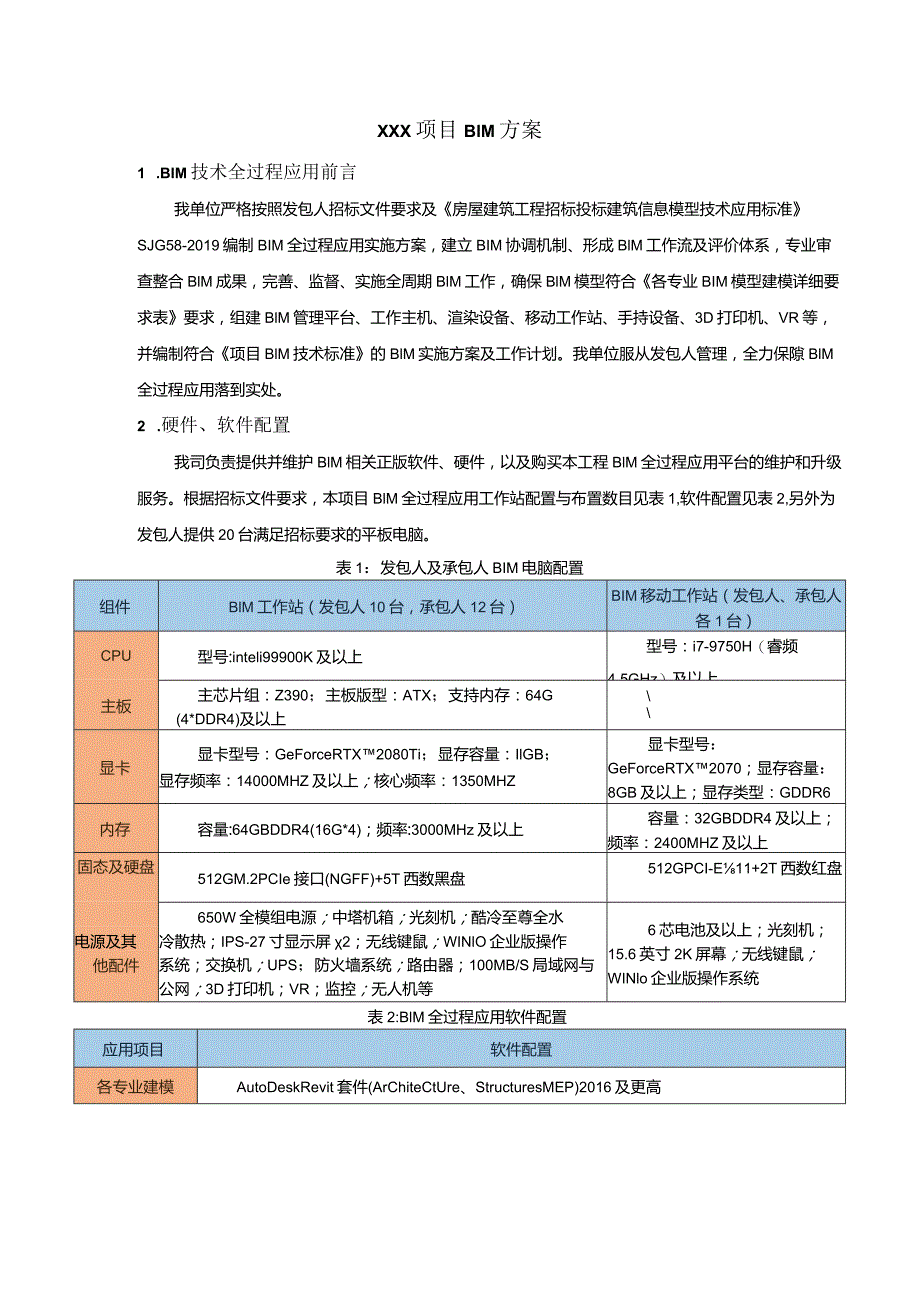

1、XXX项目BlM方案1 .BIM技术全过程应用前言我单位严格按照发包人招标文件要求及房屋建筑工程招标投标建筑信息模型技术应用标准SJG58-2019编制BIM全过程应用实施方案，建立BIM协调机制、形成BlM工作流及评价体系，专业审查整合BlM成果，完善、监督、实施全周期BlM工作，确保BlM模型符合各专业BIM模型建模详细要求表要求，组建BlM管理平台、工作主机、渲染设备、移动工作站、手持设备、3D打印机、VR等，并编制符合项目BlM技术标准的BlM实施方案及工作计划。我单位服从发包人管理，全力保隙BlM全过程应用落到实处。2 .硬件、软件配置我司负责提供并维护BlM相关正版软件、硬件，以及
2、购买本工程BlM全过程应用平台的维护和升级服务。根据招标文件要求，本项目BlM全过程应用工作站配置与布置数目见表1,软件配置见表2,另外为发包人提供20台满足招标要求的平板电脑。表1：发包人及承包人BIM电脑配置组件BlM工作站（发包人10台，承包人12台）BIM移动工作站（发包人、承包人各1台）CPU型号:inteli99900K及以上型号：i7-9750H（睿频4.5GHz）及以上主板主芯片组：Z390；主板版型：ATX；支持内存：64G(4*DDR4)及以上显卡显卡型号：GeForceRTX2080Ti；显存容量：IlGB；显卡型号：GeForceRTX2070；显存容量：8GB及以上；
3、显存类型：GDDR6及以上显存频率：14000MHZ及以上；核心频率：1350MHZ内存容量:64GBDDR4(16G*4)；频率:3000MHz及以上容量：32GBDDR4及以上；频率：2400MHZ及以上固态及硬盘512GM.2PCIe接口(NGFF)+5T西数黑盘512GPCI-E11+2T西数红盘650W全模组电源；中塔机箱；光刻机；酷冷至尊全水6芯电池及以上；光刻机；15.6英寸2K屏幕；无线键鼠；WINlo企业版操作系统电源及其冷散热；IPS-27寸显示屏2；无线键鼠；WINlO企业版操作他配件系统；交换机；UPS；防火墙系统；路由器；100MB/S局域网与公网；3D打印机；VR；

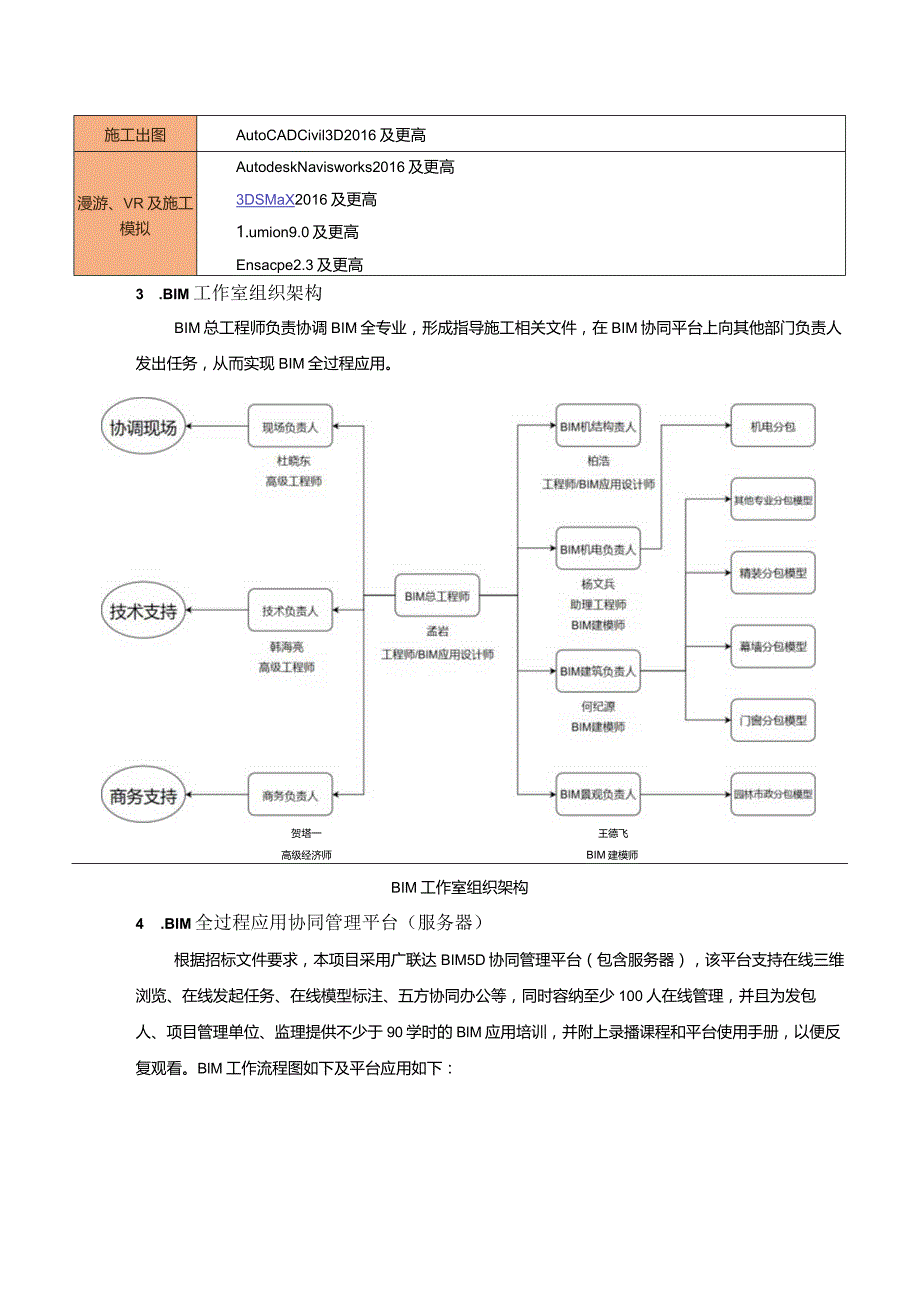

4、监控；无人机等表2:BlM全过程应用软件配置应用项目软件配置各专业建模AutoDeskRevit套件(ArChiteCtUre、StructuresMEP)2016及更高施工出图AutoCADCivil3D2016及更高漫游、VR及施工模拟AutodeskNavisworks2016及更高3DSMaX2016及更高1.umion9.0及更高Ensacpe2.3及更高Fuzor2016及更高3 .BIM工作室组织架构BIM总工程师负责协调BIM全专业，形成指导施工相关文件，在BIM协同平台上向其他部门负责人发出任务，从而实现BIM全过程应用。贺塔一王德飞高级经济师BIM建模师BIM工作室组织架构

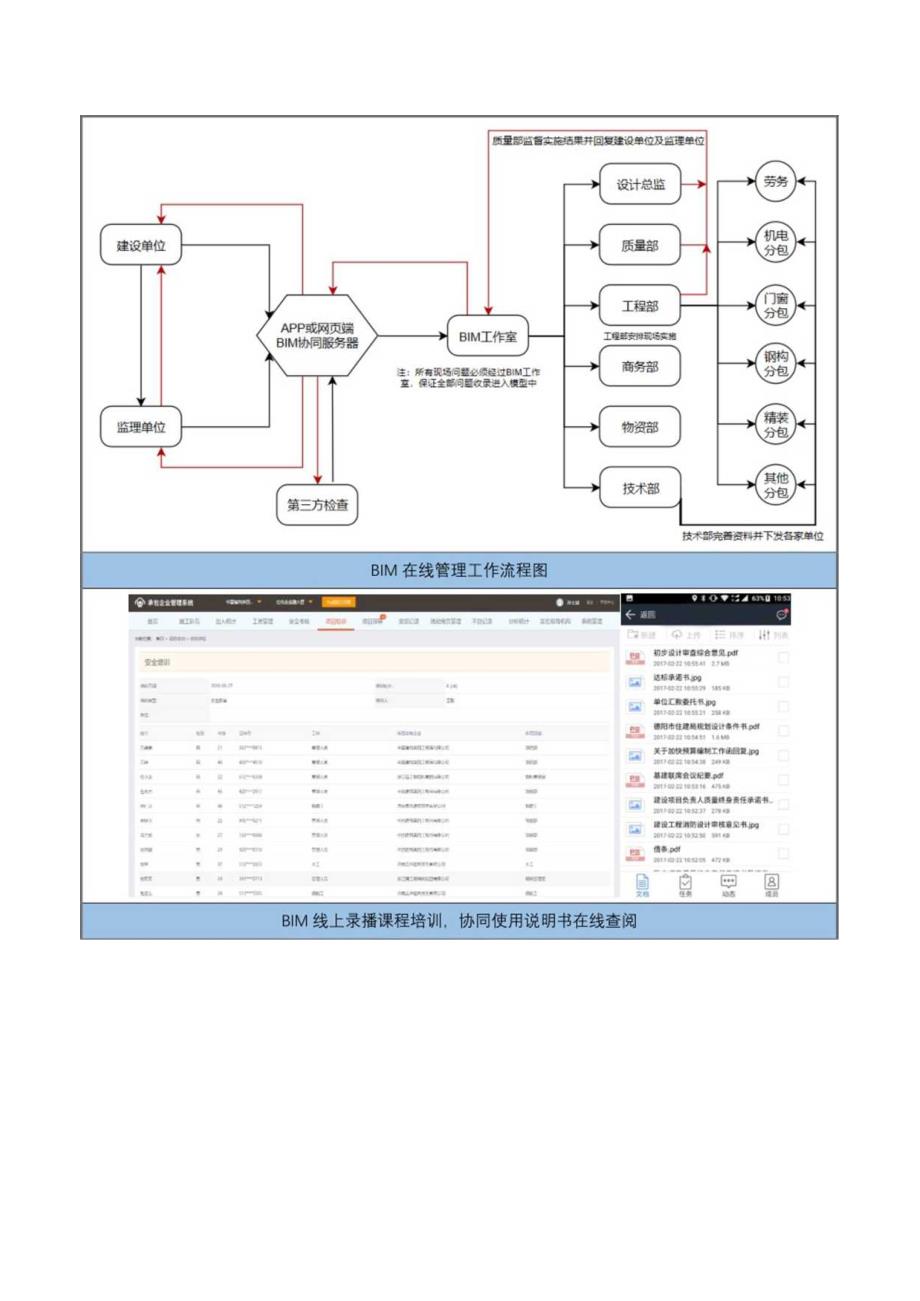

5、4 .BIM全过程应用协同管理平台（服务器）根据招标文件要求，本项目采用广联达BIM5D协同管理平台（包含服务器），该平台支持在线三维浏览、在线发起任务、在线模型标注、五方协同办公等，同时容纳至少100人在线管理，并且为发包人、项目管理单位、监理提供不少于90学时的BlM应用培训，并附上录播课程和平台使用手册，以便反复观看。BlM工作流程图如下及平台应用如下：无需安装APP可手机端直接查看BIM模型及VR效果APP、网页端实现快速无纸化、信息化管理，短信通知进度计划与实际进度在线管理，进度形象现场同步记录，可远程分配任务。人材机随进度同步更新，三算动态分析对比。OM*gSFiKA 0 MWc2
6、fflHt IlFMlkCMtfMHJCeailsomw工*MXH9NAM2fffiAaa7BHKjOOV京M去!I” 工忠小om 9HHWfAllffBM Oova工hfir I工n为*OOvH*BAAMfl AseiriinwxIiOovxiiiiaMUBtfSK5awAAmv.MB(i)AMMflKD力WfllM2BZK先京，)*Xfltt(3)安全a工小生产发gj一”工蜿计阻表与自动考勤系统对接，自动记录、统计、分析考勤信息（仅限管理员）5. BIM全过程应用5.1 BIM全过程应用计划根据招标文件要求，我司现拟定以下各阶段BIM实施计划时间节点及对应模型精度（表3）,及实施细则见实施
7、阶段分析示意图。序号内容时间模型精度1BlM准备阶段（BIM实施方案；BIM进度计戈J；硬、软件设备安装）合同签定后10个工作日起，并在施工准备阶段之前完成。/2协同平台搭建合同签订后15个工作日起开始搭建，并在施工准备阶段之前完成。/3施工准备阶段BIM应用实施BIM准备工作结束，施工开工之前完成。LoD300,（基坑开挖方向、塔吊施工电梯布置，各阶段施工场布，工期模拟等）4施工实施阶段BIM应用实施提前实际施工进度2月实施，施工结束前完成。LOD400-500,持续细化模型，某节点深化工作应提前该节点现场进度2月完成。5竣工实施阶段BIM应用实施与阶段竣工和综合竣工进度同步实施，与工程移交
8、同步完成。Lc)D500,所有专业模型信息完整，与现场保持一致。6BIM运维数据接口开发实施在工程移交同时，保证与运维阶段BIM实施衔接。LOD500,整合模型与分专业、分阶段模型单独保存成多种格式文件，达到运维浏览、模拟与查看功能，保留平台接口与管理员账号表3：BlM全过程应用实施计划表(项目策划阶段(IBIM实施阶段数字模型交付y-a制定InM实施“示-x制定B定管理体察-a、王、/、BIMRIMBIM组工实织作施架职i-构无划-GJ统一构件命名AJ统一校型精统J不上建深化设讷，-a机电深化设计)T,瓶墙深化设计)-一惶深化设泞进度模拟，-模拟与突际对比A-1：模拟平面布置模拟工序模拟.B
9、IM轴助施1：交底BIUMl助1：程依“獴1-B1M助评估变史，一-AlBIM辅助现场管理)一-YBIM铺助步联管理、一一竣I：BlM模型估息完善-二:净图片、视频辅助施工交底:臼动统计构件信息，辅助材料预估Y变更成本快速反应，辅助决策分析:-现场无一化查询应用，动态样板引路模型与现场对比，加蝇的比管控J记EBlM应跖1)I项目BlM实施阶段分析示意图5.2 BIM全过程应用难点分析综合分析本项目实际情况，难点主要在项目规模大，结构造型丰富，管总复杂，牵扯专业分包众多，并提出针对性解决方案。阶段BIM工作重点内容描述解决方案前期策划三维场布项目地块较大，结构样式多，场布设置考虑因素多配合工期模
10、拟三维场布，加强空间利用率，堆场规整合理，提升交通运输效率与安全性。外架方案论证本项目楼栋多数为变截面，外架搭设存在碰撞及封闭问题三维建模，优化变截面外架搭设封堵，论证方案可行性工期模拟本项目楼栋数目较多，结构各异，场地内相对拥挤，现场交通路线拥堵采用三维动态施工模拟，通过分析施工机械在空间上的碰撞与地面交通路线合理性分析而最终论证工期合理性深化阶段机电管线综合深化本项目机电设备种类繁多，各专业管线错综复杂，净空难以保证，多专业碰撞问题显著，严重影响工期与施工质量在BIM实施策划中明确各专业模型协同整合规则，建立模型协同管理平台，提前现场进度两月深化各专业施工图纸，避免返工，保障工期、质量与安
11、全施工工艺深化爬架铝膜深化，复杂工艺对工人要求极高优化复杂工艺，形成三维交底或动画交底，五方通过在线管理平台急速响应现场问题，提升责任工程师现场管理能力与执行力。装饰装修效果深化本项目体量庞大，建筑效果风格过度要求高，强调整体性，同时又要体现人文，功能分区复杂利用模拟技术，对多种风格进行方案模拟，供发包人选择。对不同材质调试，模拟真实的环境效果，生成VR和漫游宣传视频，带来沉浸式体验和多样性选择。竣工交付完善模型信息模型专业繁多，信息量巨大，录入工作繁重且具有难度在施工过程就以交付标准绘制模型，及时录入信息，定期核查。竣工收尾阶段加派BIM工程师核对模型与施工记录5.3 BIM在前期策划阶段应
12、用通过施工模拟，把方案与项目工况相结合，从时间逻辑、空间逻辑、工艺逻辑上进行合理化检查，优化方案，避免窝工、降本增效。针对本项目的各类重大施工方案，运用BlM技术进行模拟，主要包括平面布置、各施工方案、大型设备吊装、工作面协调、进度计划等方面。场布模拟，场内交通运输路线合理安排，保障工期与安全采用点云模型辅助论证工期与场布设置的合理性与解决方案5.4 BIM在深化设计阶段的应用根据本项目特点开展全专业深化设计，主要包括混凝土主体结构、钢结构深化设计、机电设备设计、室外工程、预留预埋、碰撞检查、净空分析、综合布线等。深化设计软件ReVit、Tekla.Rhino均具备空间协调、工程量统计、深化图
