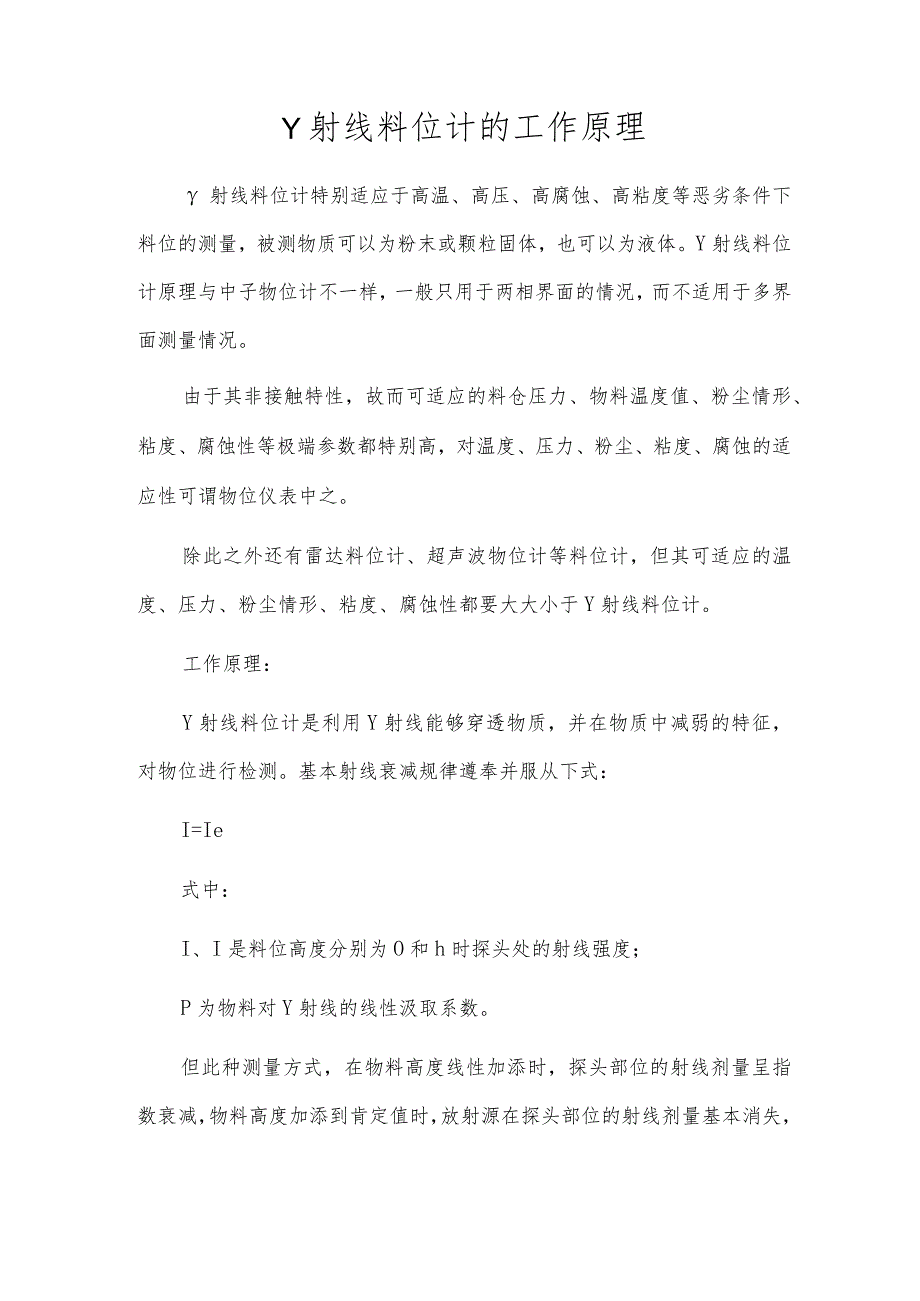

1、Y射线料位计的工作原理射线料位计特别适应于高温、高压、高腐蚀、高粘度等恶劣条件下料位的测量，被测物质可以为粉末或颗粒固体，也可以为液体。Y射线料位计原理与中子物位计不一样，一般只用于两相界面的情况，而不适用于多界面测量情况。由于其非接触特性，故而可适应的料仓压力、物料温度值、粉尘情形、粘度、腐蚀性等极端参数都特别高，对温度、压力、粉尘、粘度、腐蚀的适应性可谓物位仪表中之。除此之外还有雷达料位计、超声波物位计等料位计，但其可适应的温度、压力、粉尘情形、粘度、腐蚀性都要大大小于Y射线料位计。工作原理：Y射线料位计是利用Y射线能够穿透物质，并在物质中减弱的特征，对物位进行检测。基本射线衰减规律遵奉并
2、服从下式：I=Ie式中：I、I是料位高度分别为O和h时探头处的射线强度；P为物料对Y射线的线性汲取系数。但此种测量方式，在物料高度线性加添时，探头部位的射线剂量呈指数衰减，物料高度加添到肯定值时，放射源在探头部位的射线剂量基本消失，总剂量接近本底水平。若要在物料高度比较大时也保持探头部位的射线有肯定的剂量，不至于小到接近本底水平，所需放射源的活度很大，带来防护上的困难，造价也大大加添。此测量方式一般应用在物料高度较小的特殊场合。大多情况下，选用下图测量方式，图中，放射源在料仓一侧，另一侧的探测器探测到的射线总量就可以被换算为物料的变动。仪表示数的变动可以用百分数表示，下图中曲线图就是以仪表显示
3、的百分数随实际料位匀速升降变动做出的曲线图，横坐标是时间。也可以用高度表示，譬如测量4m到6m,就可以在仪表中设定,量程内料位点为4m,量程内料位点为6m,显示在仪表显示屏上。不同厂家的仪表有不同的设置功能，但原理大体相当。在标准化大范围普及的时代，很多化工厂内，对物料基本上都以420mA的标准电流表示，仪表输出420mA区间内的电流即可,4mA代表物位，20mA代表物位。电流信号到达DCS后，可被表示为百分数或高度，终显示在屏幕上，DCS内部可以做连锁触发设定点。料位测量中一般有三种不同的配置：1、棒探测器和点源2、点探测器和棒源3、棒探测器和棒源选用哪种配置取决于几个因素：1、测量的几何形状；2、测量的目的；3、四周条件；4、设备所在的空间、资金。在实际应用中，测量方式的选择是很讲究的，放射源和探测器的位置也不肯定是沿着料仓直径线正对着分布。也有这样的测量情况：将放射源置于被测料仓内部，此种测量方式，放射源插入料仓的角度、深度都需要考虑各种因素，缜密计算后方可确定。标签:料位计
