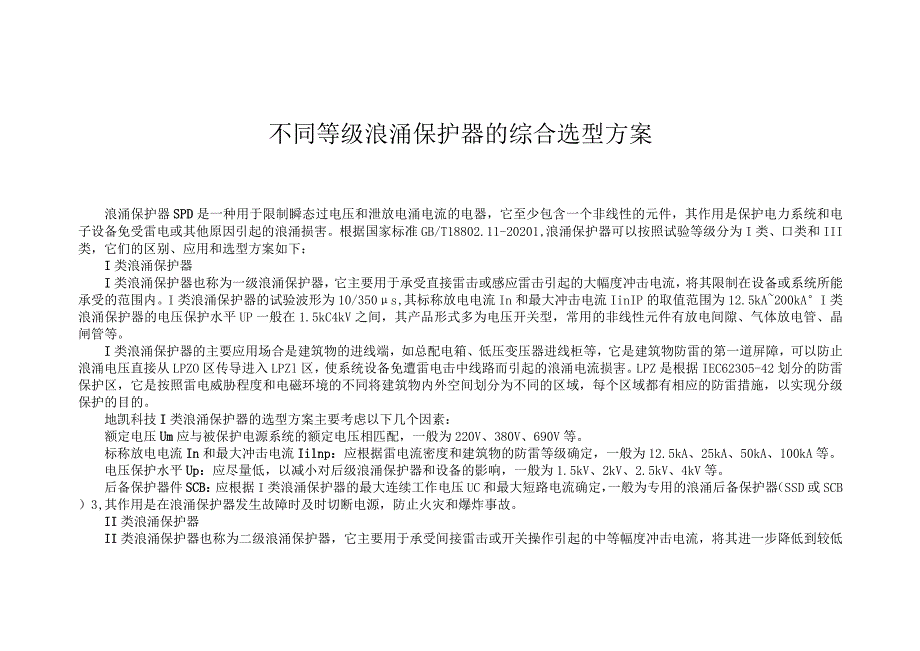

1、不同等级浪涌保护器的综合选型方案浪涌保护器SPD是一种用于限制瞬态过电压和泄放电涌电流的电器，它至少包含一个非线性的元件，其作用是保护电力系统和电子设备免受雷电或其他原因引起的浪涌损害。根据国家标准GB/T18802.11-20201,浪涌保护器可以按照试验等级分为I类、口类和III类，它们的区别、应用和选型方案如下：I类浪涌保护器I类浪涌保护器也称为一级浪涌保护器，它主要用于承受直接雷击或感应雷击引起的大幅度冲击电流，将其限制在设备或系统所能承受的范围内。I类浪涌保护器的试验波形为10/350s,其标称放电电流In和最大冲击电流IinIP的取值范围为12.5kA200kAI类浪涌保护器的电压
2、保护水平UP一般在1.5kC4kV之间，其产品形式多为电压开关型，常用的非线性元件有放电间隙、气体放电管、晶闸管等。I类浪涌保护器的主要应用场合是建筑物的进线端，如总配电箱、低压变压器进线柜等，它是建筑物防雷的第一道屏障，可以防止浪涌电压直接从LPZO区传导进入LPZl区，使系统设备免遭雷电击中线路而引起的浪涌电流损害。LPZ是根据IEC62305-42划分的防雷保护区，它是按照雷电威胁程度和电磁环境的不同将建筑物内外空间划分为不同的区域，每个区域都有相应的防雷措施，以实现分级保护的目的。地凯科技I类浪涌保护器的选型方案主要考虑以下几个因素：额定电压Um应与被保护电源系统的额定电压相匹配，一般
3、为220V、380V、690V等。标称放电电流In和最大冲击电流Iilnp：应根据雷电流密度和建筑物的防雷等级确定，一般为12.5kA、25kA、50kA、100kA等。电压保护水平Up：应尽量低，以减小对后级浪涌保护器和设备的影响，一般为1.5kV、2kV、2.5kV、4kV等。后备保护器件SCB：应根据I类浪涌保护器的最大连续工作电压UC和最大短路电流确定，一般为专用的浪涌后备保护器（SSD或SCB）3,其作用是在浪涌保护器发生故障时及时切断电源，防止火灾和爆炸事故。II类浪涌保护器II类浪涌保护器也称为二级浪涌保护器，它主要用于承受间接雷击或开关操作引起的中等幅度冲击电流，将其进一步降低

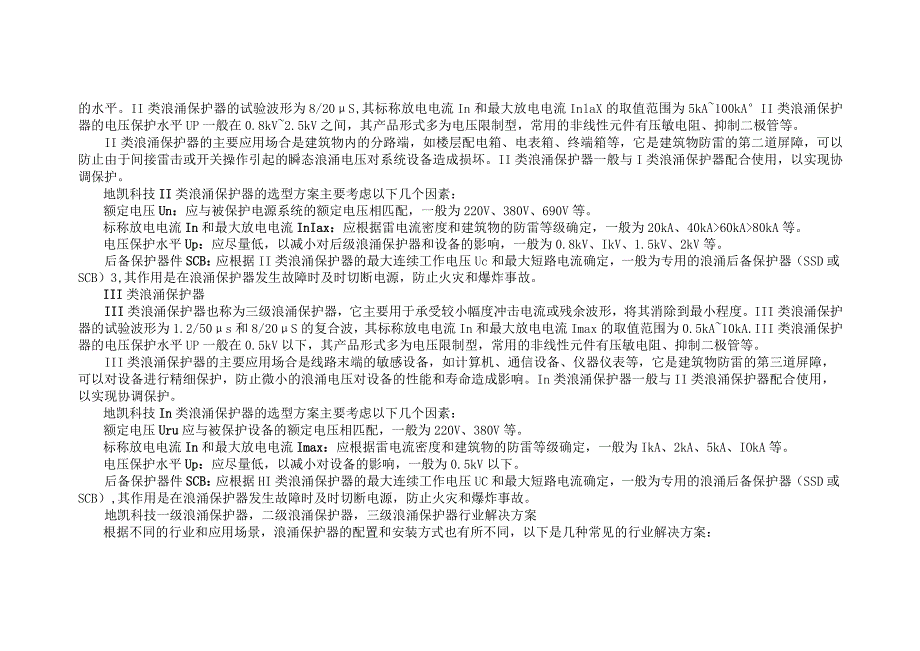

4、到较低的水平。II类浪涌保护器的试验波形为8/20S,其标称放电电流In和最大放电电流InlaX的取值范围为5kA100kAII类浪涌保护器的电压保护水平UP一般在0.8kV2.5kV之间，其产品形式多为电压限制型，常用的非线性元件有压敏电阻、抑制二极管等。II类浪涌保护器的主要应用场合是建筑物内的分路端，如楼层配电箱、电表箱、终端箱等，它是建筑物防雷的第二道屏障，可以防止由于间接雷击或开关操作引起的瞬态浪涌电压对系统设备造成损坏。II类浪涌保护器一般与I类浪涌保护器配合使用，以实现协调保护。地凯科技II类浪涌保护器的选型方案主要考虑以下几个因素：额定电压Un：应与被保护电源系统的额定电压相匹
5、配，一般为220V、380V、690V等。标称放电电流In和最大放电电流InIax：应根据雷电流密度和建筑物的防雷等级确定，一般为20kA、40kA60kA80kA等。电压保护水平Up：应尽量低，以减小对后级浪涌保护器和设备的影响，一般为0.8kV、IkV、1.5kV、2kV等。后备保护器件SCB：应根据II类浪涌保护器的最大连续工作电压Uc和最大短路电流确定，一般为专用的浪涌后备保护器（SSD或SCB）3,其作用是在浪涌保护器发生故障时及时切断电源，防止火灾和爆炸事故。III类浪涌保护器III类浪涌保护器也称为三级浪涌保护器，它主要用于承受较小幅度冲击电流或残余波形，将其消除到最小程度。II
6、I类浪涌保护器的试验波形为1.2/50s和8/20S的复合波，其标称放电电流In和最大放电电流Imax的取值范围为0.5kA10kA.III类浪涌保护器的电压保护水平UP一般在0.5kV以下，其产品形式多为电压限制型，常用的非线性元件有压敏电阻、抑制二极管等。III类浪涌保护器的主要应用场合是线路末端的敏感设备，如计算机、通信设备、仪器仪表等，它是建筑物防雷的第三道屏障，可以对设备进行精细保护，防止微小的浪涌电压对设备的性能和寿命造成影响。In类浪涌保护器一般与II类浪涌保护器配合使用，以实现协调保护。地凯科技In类浪涌保护器的选型方案主要考虑以下几个因素：额定电压Uru应与被保护设备的额定电

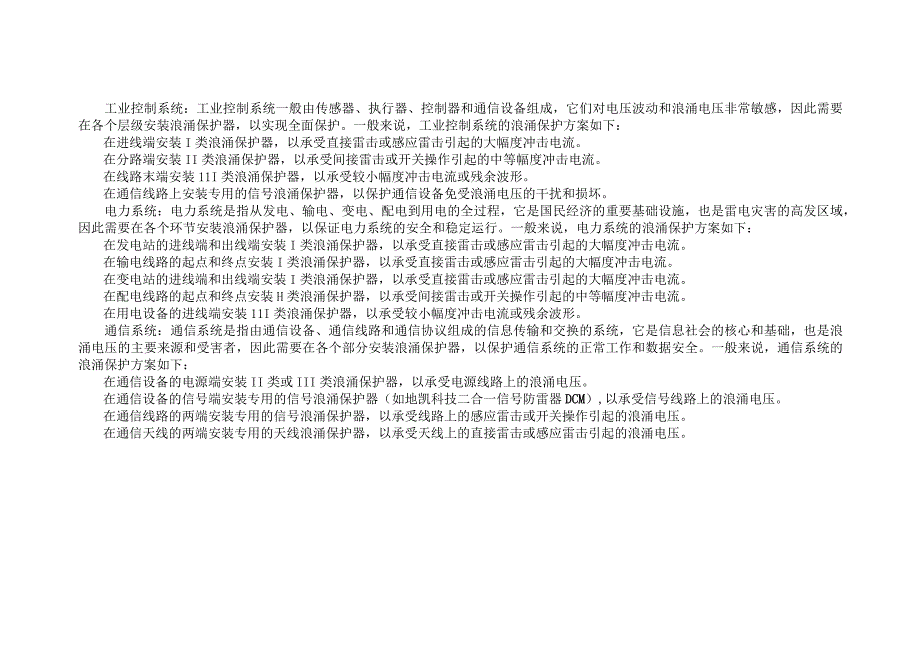

7、压相匹配，一般为220V、380V等。标称放电电流In和最大放电电流Imax：应根据雷电流密度和建筑物的防雷等级确定，一般为IkA、2kA、5kA、IOkA等。电压保护水平Up：应尽量低，以减小对设备的影响，一般为0.5kV以下。后备保护器件SCB：应根据HI类浪涌保护器的最大连续工作电压UC和最大短路电流确定，一般为专用的浪涌后备保护器（SSD或SCB）,其作用是在浪涌保护器发生故障时及时切断电源，防止火灾和爆炸事故。地凯科技一级浪涌保护器，二级浪涌保护器，三级浪涌保护器行业解决方案根据不同的行业和应用场景，浪涌保护器的配置和安装方式也有所不同，以下是几种常见的行业解决方案：工业控制系统：工
8、业控制系统一般由传感器、执行器、控制器和通信设备组成，它们对电压波动和浪涌电压非常敏感，因此需要在各个层级安装浪涌保护器，以实现全面保护。一般来说，工业控制系统的浪涌保护方案如下：在进线端安装I类浪涌保护器，以承受直接雷击或感应雷击引起的大幅度冲击电流。在分路端安装II类浪涌保护器，以承受间接雷击或开关操作引起的中等幅度冲击电流。在线路末端安装11I类浪涌保护器，以承受较小幅度冲击电流或残余波形。在通信线路上安装专用的信号浪涌保护器，以保护通信设备免受浪涌电压的干扰和损坏。电力系统：电力系统是指从发电、输电、变电、配电到用电的全过程，它是国民经济的重要基础设施，也是雷电灾害的高发区域，因此需要
9、在各个环节安装浪涌保护器，以保证电力系统的安全和稳定运行。一般来说，电力系统的浪涌保护方案如下：在发电站的进线端和出线端安装I类浪涌保护器，以承受直接雷击或感应雷击引起的大幅度冲击电流。在输电线路的起点和终点安装I类浪涌保护器，以承受直接雷击或感应雷击引起的大幅度冲击电流。在变电站的进线端和出线端安装I类浪涌保护器，以承受直接雷击或感应雷击引起的大幅度冲击电流。在配电线路的起点和终点安装H类浪涌保护器，以承受间接雷击或开关操作引起的中等幅度冲击电流。在用电设备的进线端安装11I类浪涌保护器，以承受较小幅度冲击电流或残余波形。通信系统：通信系统是指由通信设备、通信线路和通信协议组成的信息传输和交换的系统，它是信息社会的核心和基础，也是浪涌电压的主要来源和受害者，因此需要在各个部分安装浪涌保护器，以保护通信系统的正常工作和数据安全。一般来说，通信系统的浪涌保护方案如下：在通信设备的电源端安装II类或III类浪涌保护器，以承受电源线路上的浪涌电压。在通信设备的信号端安装专用的信号浪涌保护器（如地凯科技二合一信号防雷器DCM）,以承受信号线路上的浪涌电压。在通信线路的两端安装专用的信号浪涌保护器，以承受线路上的感应雷击或开关操作引起的浪涌电压。在通信天线的两端安装专用的天线浪涌保护器，以承受天线上的直接雷击或感应雷击引起的浪涌电压。
