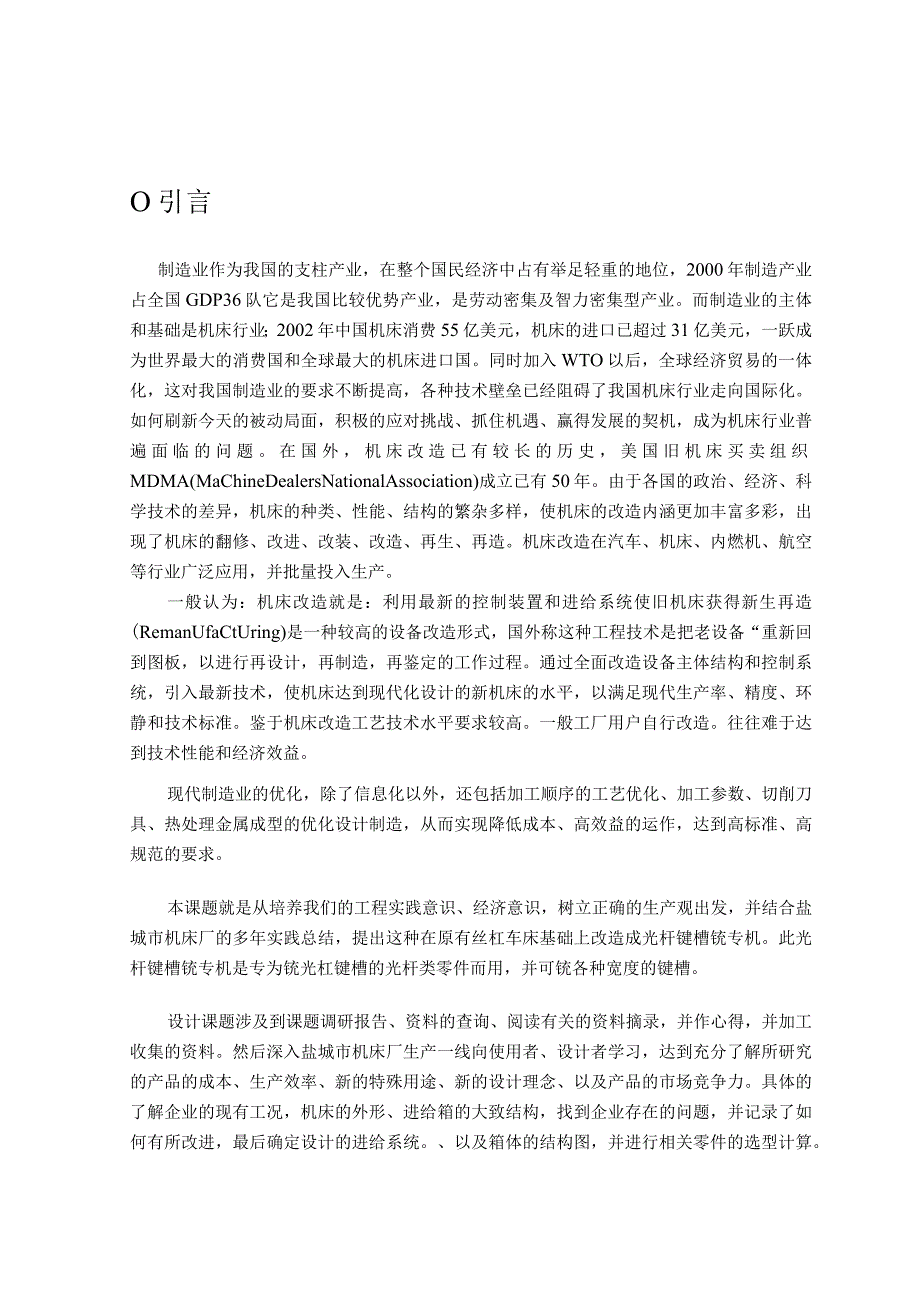

1、O引言制造业作为我国的支柱产业，在整个国民经济中占有举足轻重的地位，2000年制造产业占全国GDP36队它是我国比较优势产业，是劳动密集及智力密集型产业。而制造业的主体和基础是机床行业；2002年中国机床消费55亿美元，机床的进口已超过31亿美元，一跃成为世界最大的消费国和全球最大的机床进口国。同时加入WTO以后，全球经济贸易的一体化，这对我国制造业的要求不断提高，各种技术壁垒已经阻碍了我国机床行业走向国际化。如何刷新今天的被动局面，积极的应对挑战、抓住机遇、赢得发展的契机，成为机床行业普遍面临的问题。在国外，机床改造已有较长的历史，美国旧机床买卖组织MDMA(MaChineDealersNa
2、tionalAssociation)成立已有50年。由于各国的政治、经济、科学技术的差异，机床的种类、性能、结构的繁杂多样，使机床的改造内涵更加丰富多彩，出现了机床的翻修、改进、改装、改造、再生、再造。机床改造在汽车、机床、内燃机、航空等行业广泛应用，并批量投入生产。一般认为：机床改造就是：利用最新的控制装置和进给系统使旧机床获得新生再造(RemanUfaCtUring)是一种较高的设备改造形式，国外称这种工程技术是把老设备“重新回到图板，以进行再设计，再制造，再鉴定的工作过程。通过全面改造设备主体结构和控制系统，引入最新技术，使机床达到现代化设计的新机床的水平，以满足现代生产率、精度、环静和
3、技术标准。鉴于机床改造工艺技术水平要求较高。一般工厂用户自行改造。往往难于达到技术性能和经济效益。现代制造业的优化，除了信息化以外，还包括加工顺序的工艺优化、加工参数、切削刀具、热处理金属成型的优化设计制造，从而实现降低成本、高效益的运作，达到高标准、高规范的要求。本课题就是从培养我们的工程实践意识、经济意识，树立正确的生产观出发，并结合盐城市机床厂的多年实践总结，提出这种在原有丝杠车床基础上改造成光杆键槽铳专机。此光杆键槽铳专机是专为铳光杠键槽的光杆类零件而用，并可铳各种宽度的键槽。设计课题涉及到课题调研报告、资料的查询、阅读有关的资料摘录，并作心得，并加工收集的资料。然后深入盐城市机床厂生

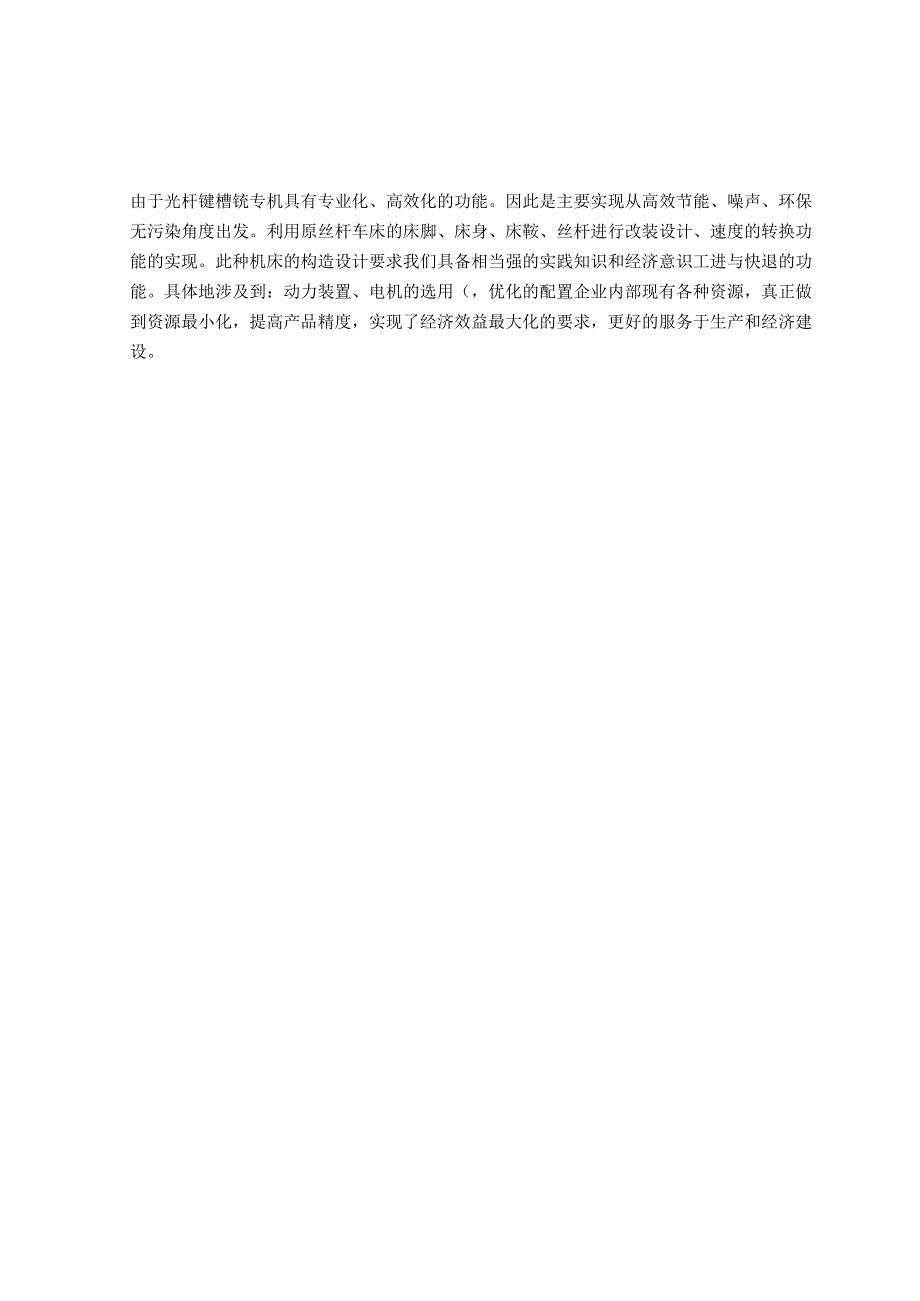

4、产一线向使用者、设计者学习，达到充分了解所研究的产品的成本、生产效率、新的特殊用途、新的设计理念、以及产品的市场竞争力。具体的了解企业的现有工况，机床的外形、进给箱的大致结构，找到企业存在的问题，并记录了如何有所改进，最后确定设计的进给系统。、以及箱体的结构图，并进行相关零件的选型计算。由于光杆键槽铳专机具有专业化、高效化的功能。因此是主要实现从高效节能、噪声、环保无污染角度出发。利用原丝杆车床的床脚、床身、床鞍、丝杆进行改装设计、速度的转换功能的实现。此种机床的构造设计要求我们具备相当强的实践知识和经济意识工进与快退的功能。具体地涉及到：动力装置、电机的选用（，优化的配置企业内部现有各种资源

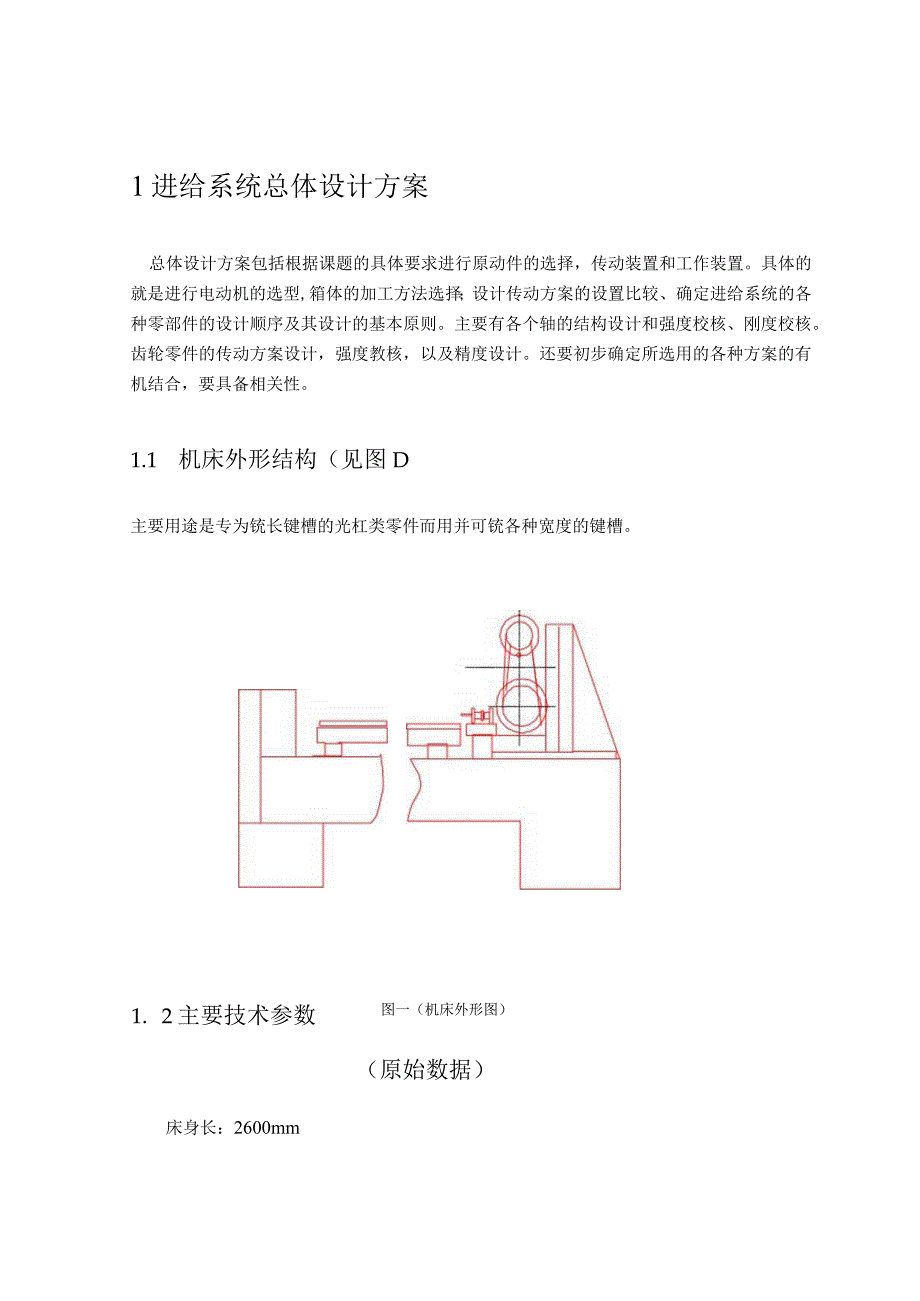

5、，真正做到资源最小化，提高产品精度，实现了经济效益最大化的要求，更好的服务于生产和经济建设。1进给系统总体设计方案总体设计方案包括根据课题的具体要求进行原动件的选择，传动装置和工作装置。具体的就是进行电动机的选型,箱体的加工方法选择；设计传动方案的设置比较、确定进给系统的各种零部件的设计顺序及其设计的基本原则。主要有各个轴的结构设计和强度校核、刚度校核。齿轮零件的传动方案设计，强度教核，以及精度设计。还要初步确定所选用的各种方案的有机结合，要具备相关性。1.1 机床外形结构（见图D主要用途是专为铳长键槽的光杠类零件而用并可铳各种宽度的键槽。1. 2主要技术参数图一（机床外形图）（原始数据）床身
6、长：2600mm丝杠螺距：12mm丝杠直径：60mm所加工的键槽宽：6.8mm工进速度为：237mmmin快退速度为：2800mmmin铳刀转速：121rmin刀盘直径：80mm主电机：1.Ikw,91.Or/min进给电机：1.5kw,1400rmin1.3设计方案的比较全部采用易于加工的直齿圆柱齿轮方案，方案1传动路线较简单，较平稳。具有制造方便，结构简单，成本低廉，并且采用电磁离合器很容易实现速度的切换。但存在的问题是整体结构不太紧凑。高度方向的尺寸较大，易安装调试其中带传动承载能力低。但方案考虑到用在光杆键槽铳床工作载荷运动较为合适。齿轮传动是比较高的。传动精度也是比较高的，使用寿命较
7、长。但是要求润条件较高另外各个齿轮在轴上的分布相对轴承均匀。载荷沿齿宽方向分布均匀。传动比：工进时：il=-=1hiii4i5快退时：，2=冬L=q也nw方案2（自拟方案）与方案1相比较结构较紧凑。更简单传动级数少，但很容易发生运动干涉现象。不易安装调试。且不易达到利用原有机床进行改造的目的。综述可知：选择方案一较为合适。综合工艺较好。易与实现。达到合理分配各级传动比。使整个进给系统的结构制造性能最优。从而使技术人员与工艺人员的有机结合。1.4进给系统结构的运动简图：铳刀进给运动路线为:工进：电动机(1.4KW)1400rmin皮带轮3/41轴齿轮5/6电磁离合器72轴齿轮8/93轴齿轮10/
8、114轴齿轮12/135轴齿轮14/15丝杠螺母副16/17带动拖板及铳刀箱运动从而实现工作进给运动。快退：电动机(1o4KW)1400rmin皮带轮3/4-1轴一一电磁离合器183一一齿轮12/13-5轴齿轮14/15丝杠螺母副16/17带动拖板及铳刀箱运动从而实现铳刀快退运动2电动机的选用2.1 电动机选型作为机床的运动的动力和来源。它是机床中驱动各种运动的基础，具有结构简单工作可靠，维护方便的优点。目前较为流行的直线驱动电机虽然其有较高的速度和很高的加速度。较高的定位精度，不过本机选用旋转已满足要求。为了提高机床的响应速度，电动机的选用带有电磁离合器。从而易于实现自动化的要求、满足工厂的
9、实际需要。选用电磁离合器很容易实现远距离的操控。为满足简化机床结构、提高齿轮箱体的传动刚度、加工精度。实现机床的高频响应动作方面的要求。最根本的作用在原动机旋转不中断的情况下实现主动件与从动件分离、变速换向，定位。由于生产单位通常采用三相交流电源、故通常采用三相异步交流电动机，且具有具有良好的启闭性能。2.2 其额定的功率选择初选为1.5KW,转速选为1400rmin,工作轴的速度nW电动机容量的选择：正确选用电动机容量的原则是在能够胜任生产机械负载要求的前提下，尽量选用容量小的电动机。工作装置所需功率pu=0.87kw电动机的输出功率Po按下式计算：Po=BLkW网式中为电动机轴至旋转支架的
10、传动装置总效率。由式=7%力：；查机械设计课程设计（陈秀宁施高义编浙江大学出版社1993.12）表2-4,取滑块联轴器效率=0.98,8级精度齿轮传动（油润滑）效率=0.95,滚动轴承效率%=0995,8级精度齿轮传动（油润滑）效率小=0.95,则=0.980.950.95X0.9952=0.88故PO=生=-=1.02ZW0.98因载荷平稳,且考虑到实际的工作需要，电动机的功率p,”选为1.5KW2.3 确定电动机的转速对额定功率相同的电机，额定转速越高，其体积越小，造价越低。但电机是用来拖动机械的，而生产机械的转速一般是由生产过程的要求所决定的，电动机转速越高,减速机构的传动比就得越大，因
11、而使机械传动部分的结构复杂，增加其造价和传动损耗。由于本设计需要经常启动、制动和反转的生产机械，根据经验应选用转速高的电动机。转动支架相当于工作轴,其转速为=13.33r/min,按表2-1推荐的各传动机构的传动比范围得:单级齿轮传动比范围=35;多级展开式圆柱齿轮减速机的传动比范围i2=84();则总传动比范围应为i=38540=24200nf=i,n=(24-200)13.33=320-2466rmin,所以电动机的转速选用1400rmin.查表可知选用Y60L-L(查Y系列三相异步电机技术参数)2.4 电磁离合器的选用设计的进给系统采用了2个电磁离合器，很大程度上提高了其自动化的程度，很
12、容易实现动作的切换、动作和停止。大大简化了主轴箱内部结构。关于离合器其类型很多，有通电工作的，也有失电工作的。按其传递扭矩形式可分为摩擦式离合器、牙嵌式离合器，磁粉式离合器以及转差式离合器；按其工作条件可分为湿式离合器和干式离合器；按其电流馈入的方式可分为有滑环离合器和无滑环离合器。选择离合器的型号规格之前，我充分了解各种离合器的动作特性及其优缺点。在选择离合器过程中最重要的因素是扭矩,扭矩表示所传递的动力，假如摩擦片数一定，则所传递扭矩大小和离合器有效半径相对应。但在实际上，速度、温度、摩擦片的磨损情况，污染情况都影响工作扭矩等。在设计过程中，计算扭矩是工作载荷的惯性和运动载荷的惯性之和，用
13、T表示计算扭矩可用下式求出：=(W,)NS+%VRS308(r-Jgt-tm)式中%旋转组件的重量K旋转组件的回转半径N回转转速S工作安全系数匕-一直线运动组件的重量V线性速度R变旋转运动为直线运动皮带轮的半径g9.8t机器启动所需时间川-电磁离合器吸合时间但在实际工作中，很多设备的精确载荷难以计算。一般是根据输入动力确定所需扭矩。N式中P-输入功率S-工作安全系数N-输入转数从上式中看出，对扭矩影响最大的是安装离合器轴的回转转数。因此。一定动力下，较高的转数对应低的扭矩，因此，在设计中尽可能将离合器装在传动链中转速较高的位置，这通常要求离合器和电机同。在实际的工作中T可直接由输入轴传递的扭拒
14、确定。T=LOo275N.mm.本设计中的主轴箱采用的是油润滑，所以选用的电磁式离合器是湿式的。根据轴之间的相互关系，而且I轴的扭矩小于HI轴的扭矩，经合理的论证分析后，选择在轴上的离合器为DLYO系列离合器，其型号为DLYOT0；II轴上的扭矩大于I轴，其型号可选为DLMO-2.53箱体结构的设计箱体的结构设计（由于是单件生产，采用钢板旱接工艺较合理，由于进给箱内要按装零件较多，所要求的机加工精度较高，箱体类零件结构的复杂性：箱体零件上各个加工特征的加工组成了箱体零件的加工，因此各加工特征加工链的合理组合就构成了整个零件的工艺路线。箱体的加工质量直接影响整个机器的运转状况。因为孔作为轴的定位
